4-20mA Clamp płaska folia Przesyłowiec ciśnienia przepływ przepływ przepuszczalnik ciśnienia przepuszczalnik
Product Details
| Model nr.: | BP93420-IQ | Zasilanie: | 24VDC |
|---|---|---|---|
| Sygnał wyjściowy: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte | Dokładność: | 0,25% pełnej skali, 0,5% pełnej skali |
| Zakres ciśnienia: | -100kPa...0kPa ~35kPa...3,5MPa | Dostosowanie: | Dostępne. |
| Model: | 1 | ||
| Podkreślić |
Przepłucz czujnik ciśnienia membrany,4-20mA czujnik ciśnienia przekaźnika zacisków,Czujnik nadajnika ciśnienia z płaską foliową |
||
Product Description

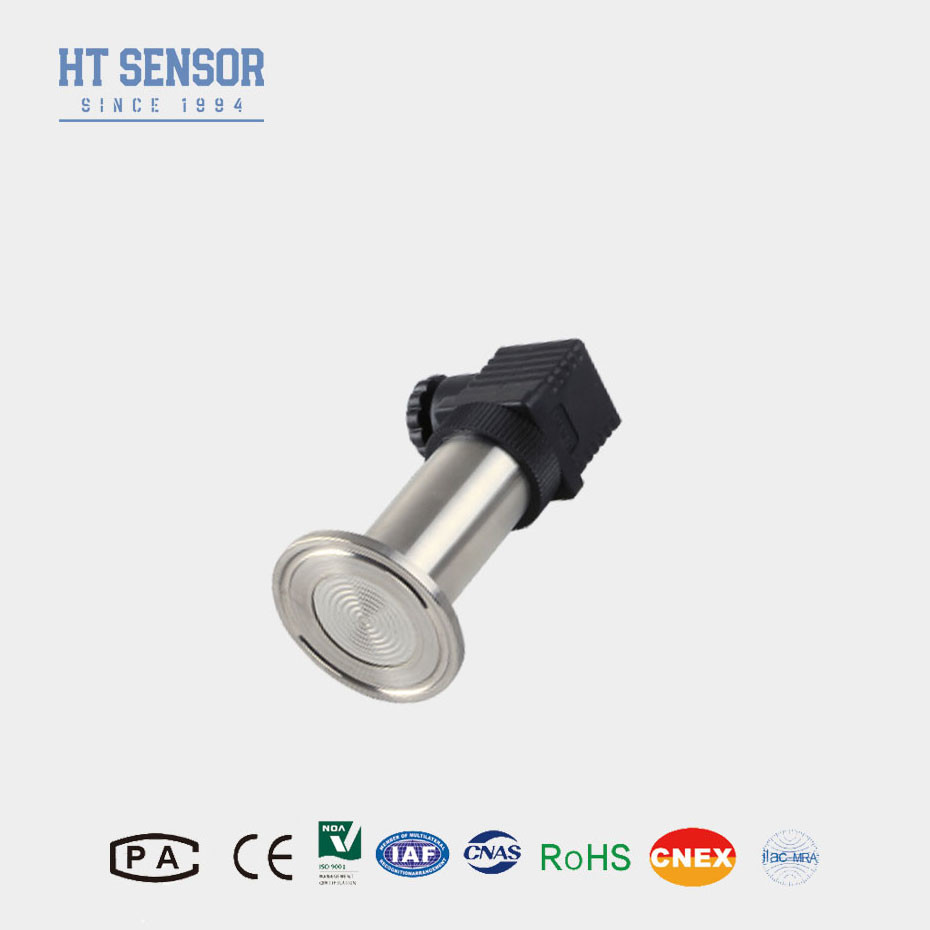

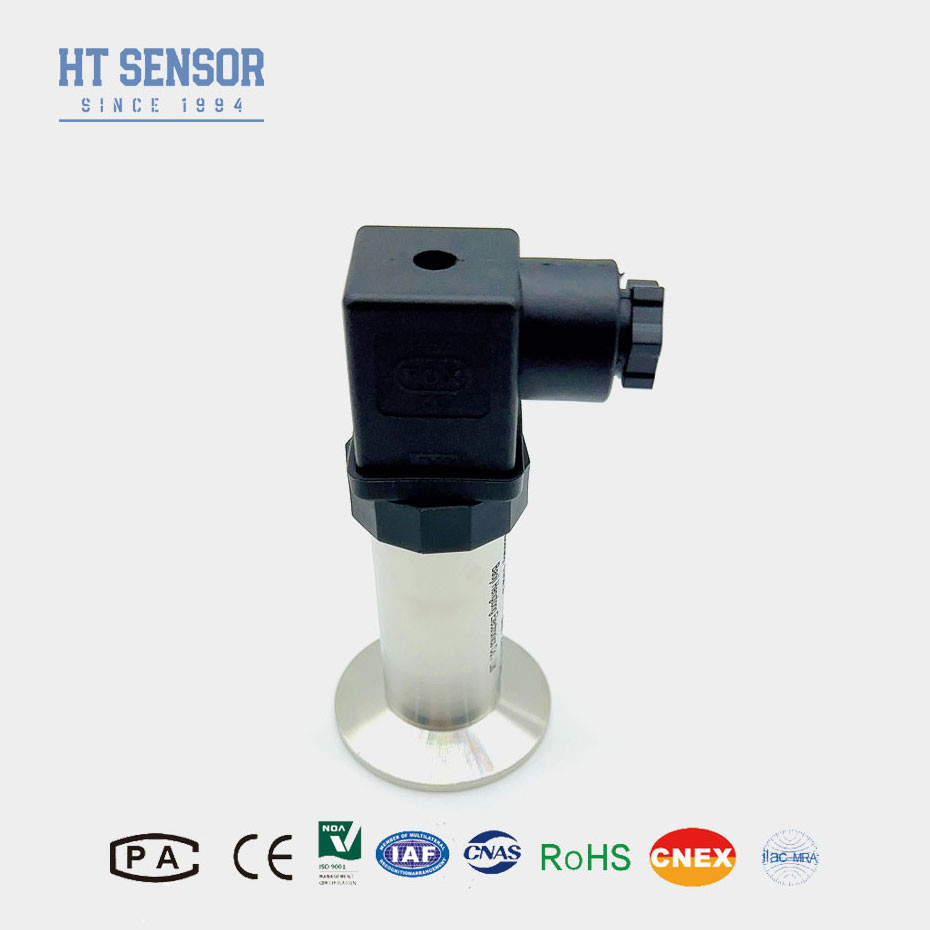

4-20mA Clamp płaska folia Przesyłowiec ciśnienia przepływ przepływ przepuszczalnik ciśnienia przepuszczalnik
BP93420-IQ PresureTWysyłający
Wprowadzenie Czujnik nadajnika ciśnienia
Przekaźniki ciśnienia BP93420-IQ zazwyczaj używają pochłaniaczy ciepła w celu poprawy efektywności rozpraszania ciepła czujnika.a ciepło wytwarzane przez czujnik jest szybko przekazywane do ciepła cieplnego przez materiał przewodzący ciepło, i jest emitowany przez powierzchnię ciepła, aby utrzymać temperaturę roboczą czujnika w wiarygodnym zakresie
- Różne opcje interfejsu ciśnienia
- Wyroby z tworzyw sztucznych
- Wysoka dokładność z konstrukcją w pełni ze stali nierdzewnej
- Łatwe do czyszczenia.
Wnioski:
- Odpowiednie do pomiaru gazów i płynów nieżrących z 316L
- Idealne do ochrony środowiska i przemysłu chemicznego
- Używane w przemyśle morskim i lotniczym
- Dobrze nadaje się do stosowania w medycynie, biofarmaceutyce i higienie żywnościPrzemysł.
Parametry działania:
| Zakres pomiaru | 0~35Kpa...~3,5MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | 00,1% FS |
| Hysteresa | 00,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | -20-70oC (≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,55 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 drut |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 drut |
Rozkaz Przewodnik:
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | IC | Przekaźnik ciśnienia wysokiej temperatury | |||||
| IQ/IQT | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
