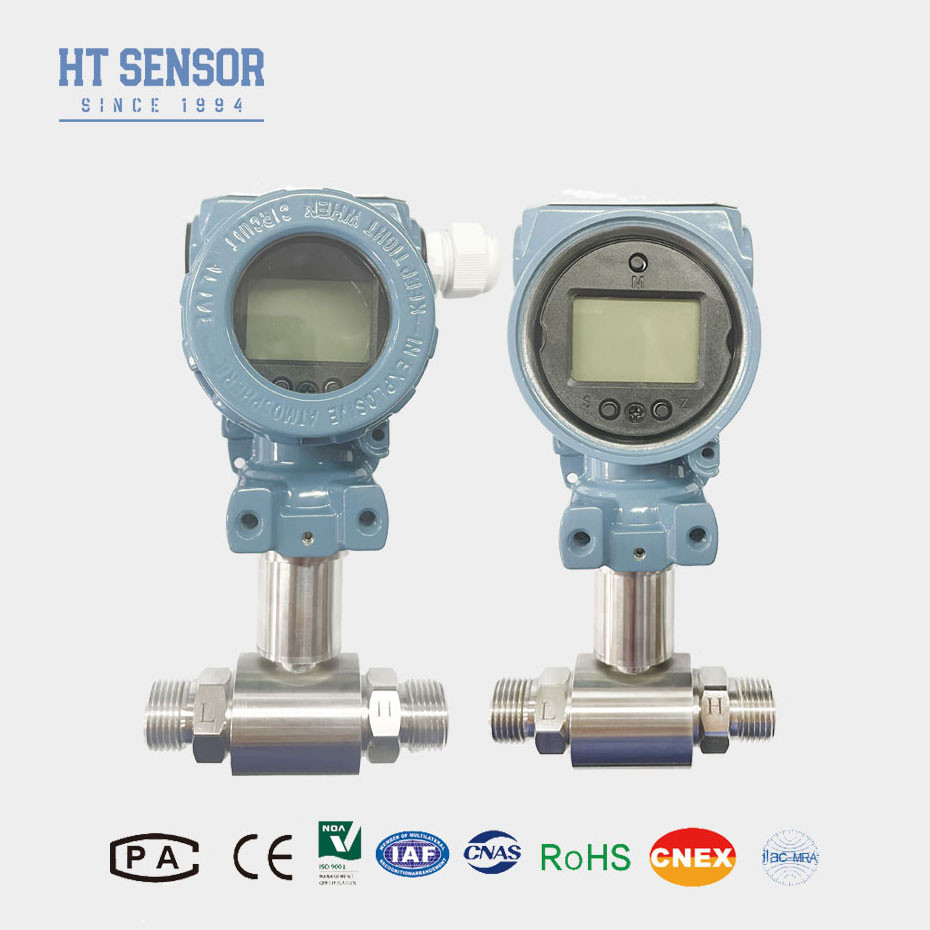

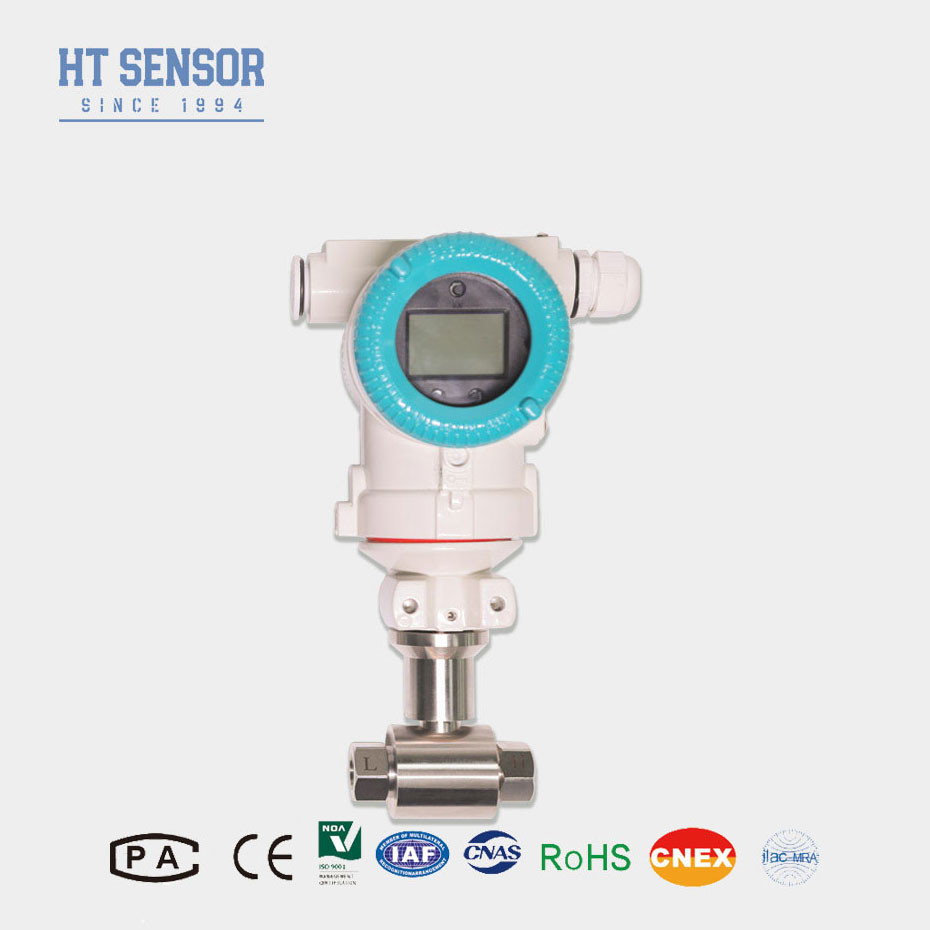

Wyświetlacz LCD Przesyłacz ciśnienia różniczkowego 2MPa Cyfrowy przetwornik ciśnienia
BP93420DIIIDróżnicowyPresureTWysyłający
Wprowadzenie różnicowego nadajnika ciśnienia:
Przekaźnik ciśnienia różniczkowego BP93420DIII wykorzystuje czujnik krzemowy piezorezystywny.
Wykorzystując diafragmy faliste na obu końcach czujnika, most Wheatstone na układzie czujnika wytwarza sygnał wyjściowy, który wykazuje doskonałą liniowość przy ciśnieniu różniczkowym.Pozwala to na dokładne pomiary ciśnienia różnicowegoPrzekaźnik jest idealny do pomiarów ciśnienia różnicowego w różnych zastosowaniach gazowych i ciekłych, zwłaszcza w gazowych, chemicznych i rurociągowych instalacjach.
Cechy produktuz różnicowym nadajnikiem ciśnienia:
1Przekaźnik posiada konstrukcję ze stali nierdzewnej, co czyni go kompaktowym.i łatwe w instalacji
2Wykonuje ścisłą rekompensatę temperatury i przesiewanie starzenia, zapewniając stabilne i niezawodne działania
3Interfejs elektryczny można wybrać jako opcję podłączenia lub bezpośredniego okablowania.
Wnioskiz różnicowym nadajnikiem ciśnienia:
1. Nadaje się do pomiaru ciśnienia różnicowego różnych gazów lub płynów w rurociągach takich przemysłów jak ropa naftowa, chemikalia, energia i hydrologia.
2. stosowane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemika, metalurgia, wytwarzanie energii i hydrologia
3Pomiar ciśnienia w rurociągach i komorach piecowych
| Parametry wydajności |
| Zakres pomiaru |
0-10KPa...~2MPa |
| Rodzaj ciśnienia |
Ciśnienie różnicowe |
| Jednostronne przeciążenie |
≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne |
Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa |
±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa |
± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna |
0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Temperatura pracy |
-30oC~80oC |
| Temperatura przechowywania |
-40oC-100oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Bezpieczne i wybuchoodporne |
| Ocena ochrony |
IP65 |
| Waga |
~ 0,45 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0.5~4.5V |
5VDC |
1Przy wyborze produktu należy upewnić się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2W celu zapewnienia niezawodnej pracy zaleca się zainstalowanie trójzaworkowego zbiornika pomiędzy punktem pomiarowym a nadajnikiem,zapewnienie powolnego i równomiernego nacisku na komory ciśnienia dodatniego i ujemnego nadajnika.

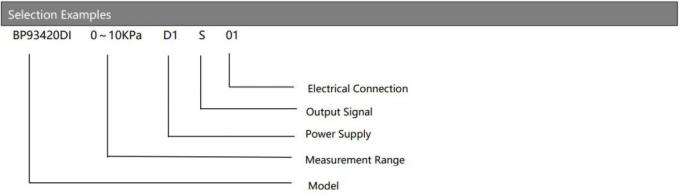

| Przewodnik zamówienia: |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| DII |
Przekaźnik ciśnienia różnicowego
|
| |
Zakres pomiaru |
0-10KPa...~2MPa |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |

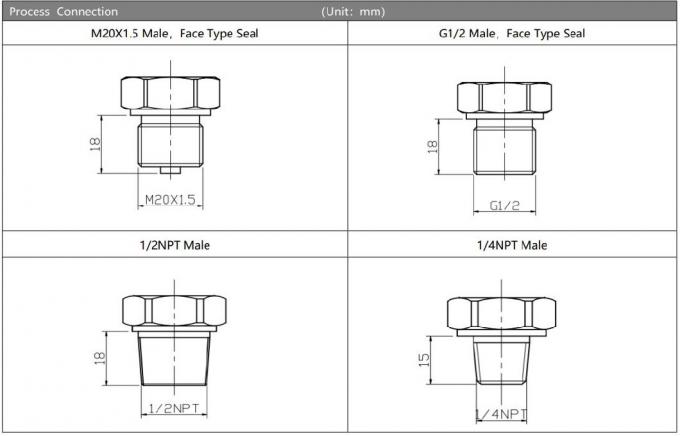

Kod |
Połączenie ciśnieniowe |
| J1 |
M20×1,5 Mężczyzna |
| J2 |
G1/2 Mężczyzna |
| J3 |
G1/4 Mężczyzna |
| J4 |
1/2 NPT Mężczyzna |
| J5 |
Pozostałe |
| |

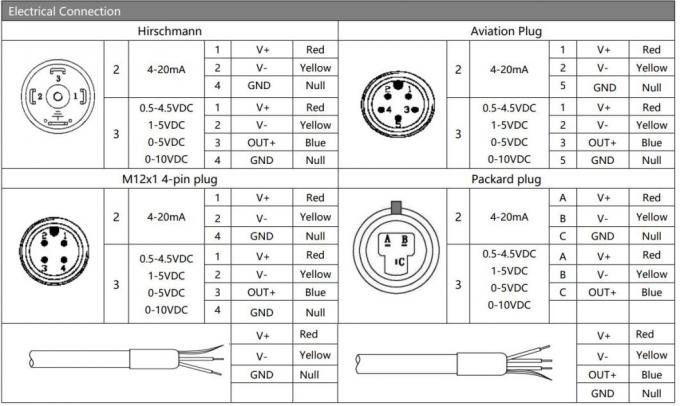

Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| D |
Ciśnienie różnicowe |
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
