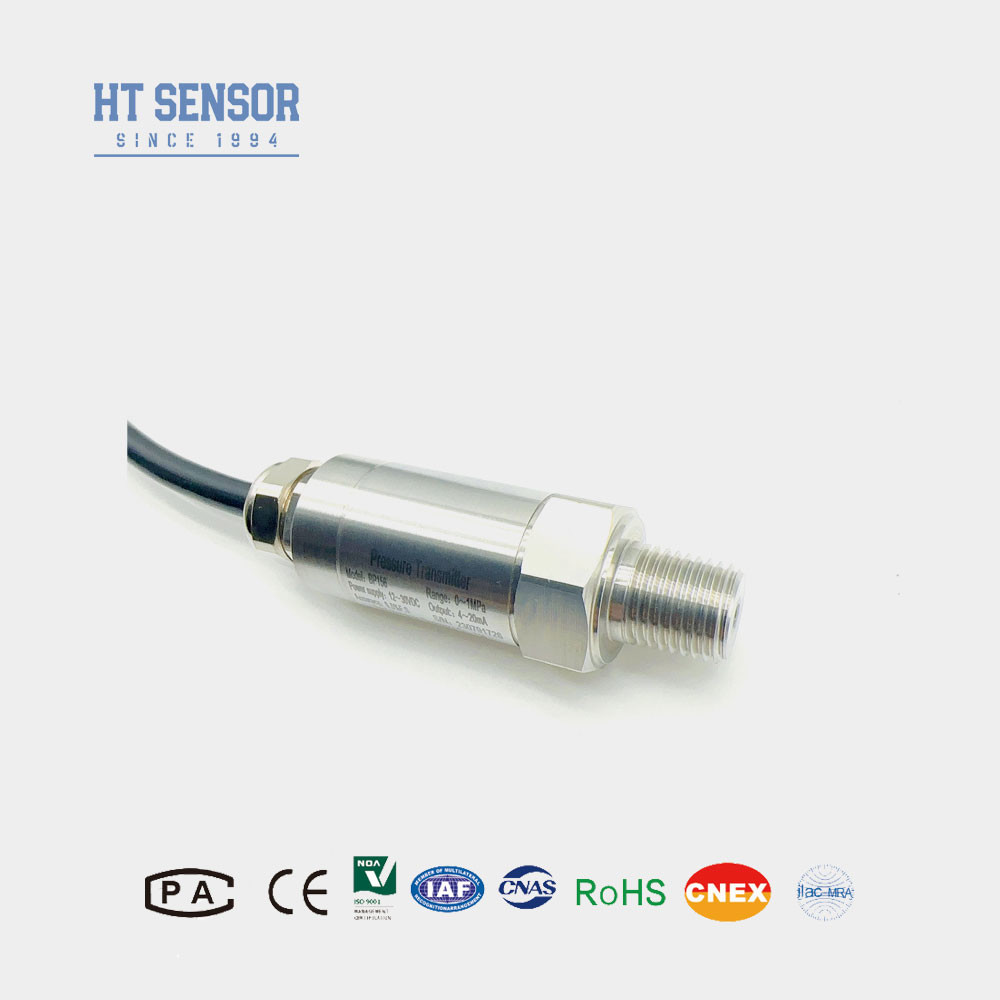

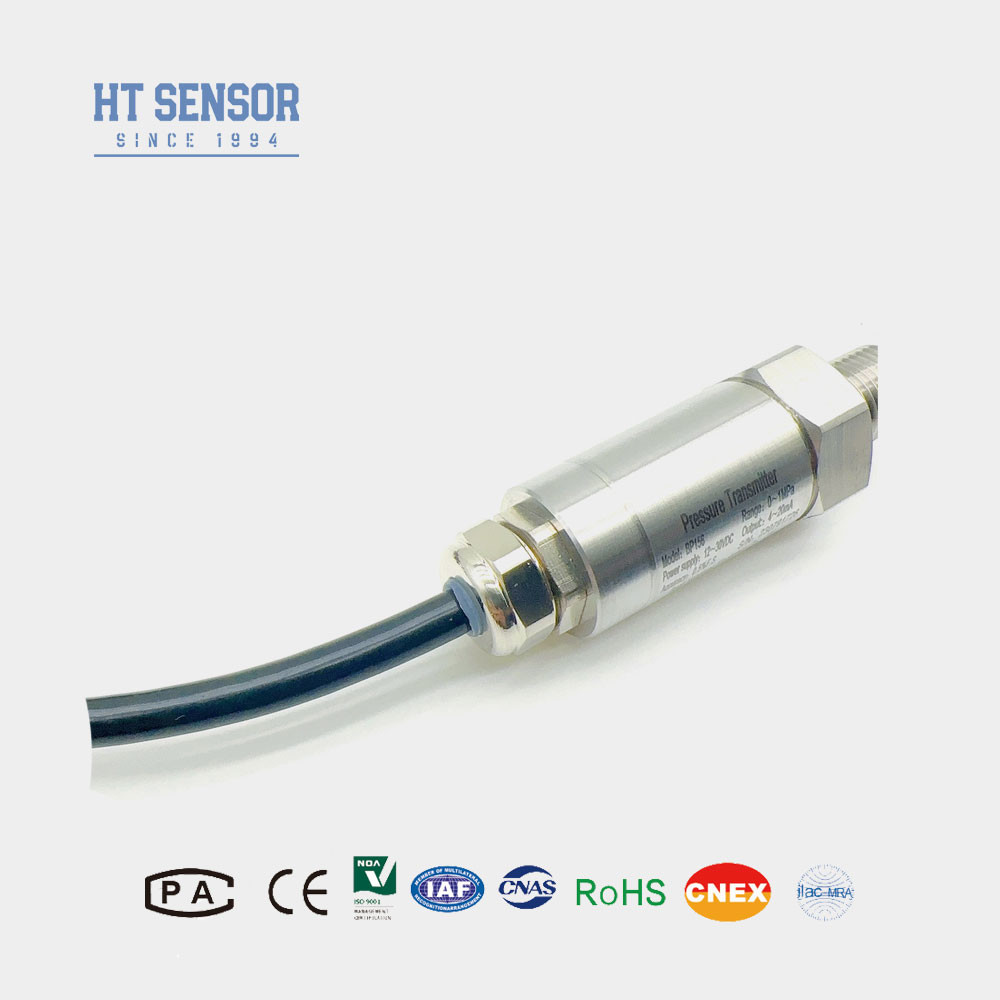

BP9325-I2C Silisium Piezoresystywne czujnik ciśnienia

Produkt Wprowadzenie czujnika ciśnienia przemysłowego

Czujnik ciśnienia BP9325-I2C wykorzystuje jako element pomiaru sygnału naszą samodzielnie opracowaną silikonową piezoresystywną izolacyjną membranę membranową wypełnioną olejem.Obwód przetwarzania sygnału znajduje się wewnątrz obudowy ze stali nierdzewnej, przekształcając sygnał czujnika w standardowy sygnał wyjściowy IIC. Produkt został poddany rygorystycznym badaniom i badaniom starzenia dla komponentów, półproduktów i produktów gotowych,zapewnienie stabilnej i niezawodnej pracy.

Charakterystyka produktu czujnika ciśnienia przemysłowego

• Ekonomiczne i kompaktowe
• Dwa 24-bitowe ADC do pomiaru ciśnienia i temperatury
• Standardowy protokół komunikacji I2C
• Wszystkie materiały ze stali nierdzewnej

Protokół komunikacji

BP-I2C wykorzystuje protokół szynowy I2C do komunikacji z urządzeniami zewnętrznymi.BP-IIC działa jako urządzenie niewolnicze I2C, a urządzenie główne może komunikować się z nim przy użyciu następujących formatów poleceń:

Kiedy BP-I2C jest ustawione na wyjście cyfrowe (za pomocą polecenia I2C 0xAC), B[23:0] zostanie wyprodukowany odpowiednio w trzech bajtach. Użytkownicy mogą łatwo konwertować do procentów przy użyciu następującego wzoru:

Przy użyciu polecenia 0xAC I2C do odczytu skalibrowanych 5-bajtów danych informację o temperaturze dostarczają dwa ostatnie bajty 16-bitowych danych.Użytkownicy mogą łatwo przekształcić wartość T w rzeczywistą temperaturę przy użyciu następującego wzoru::

Uwaga: domyślna wartość mostka wynosi 10% ~ 90%, punkt zerowy mostu czujnika odpowiada 10%, punkt pełny odpowiada 90%.Wyjście temperatury wymaga dostosowania.
