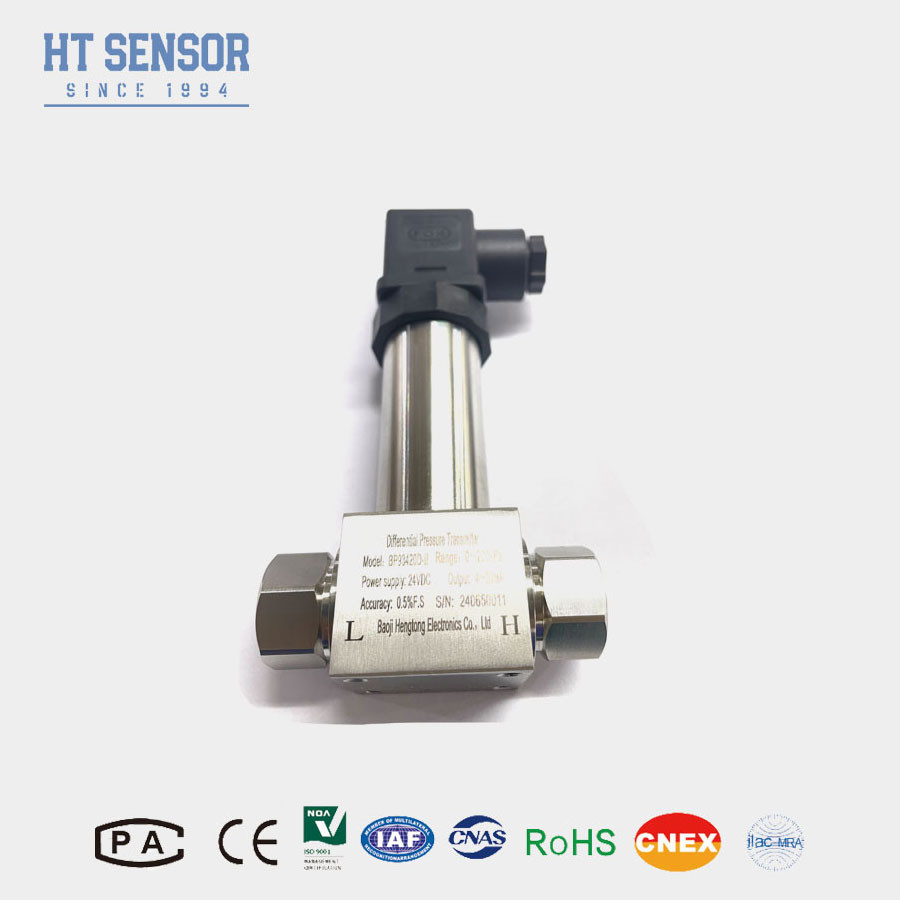

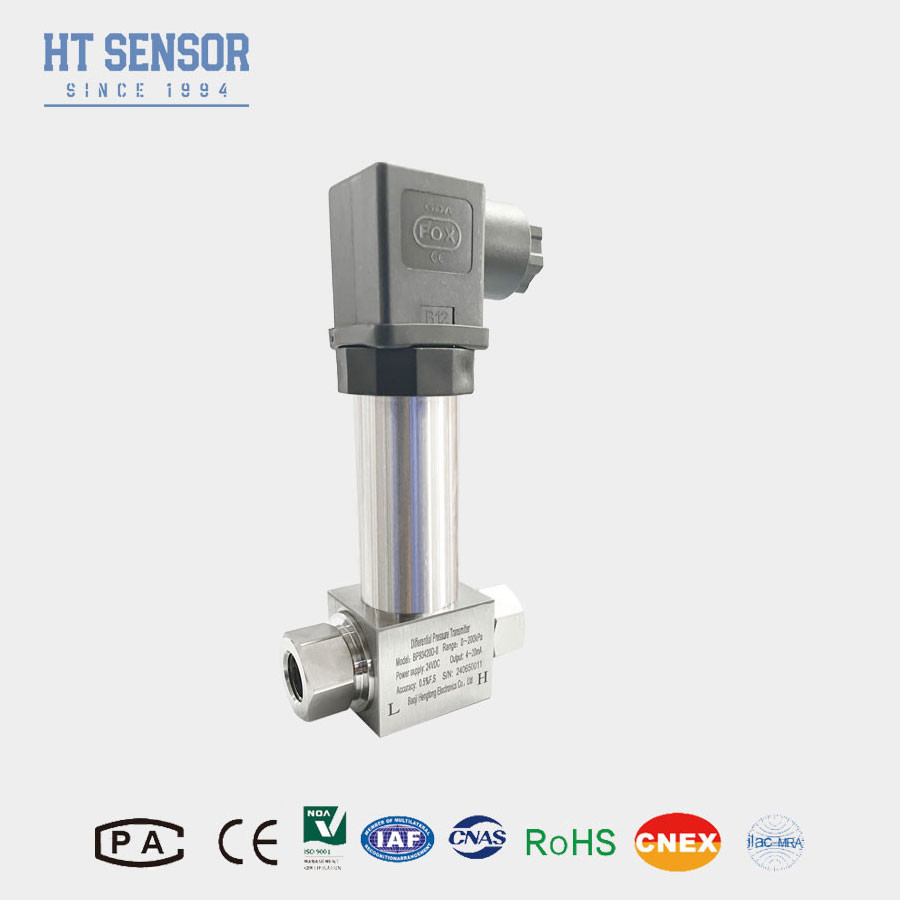

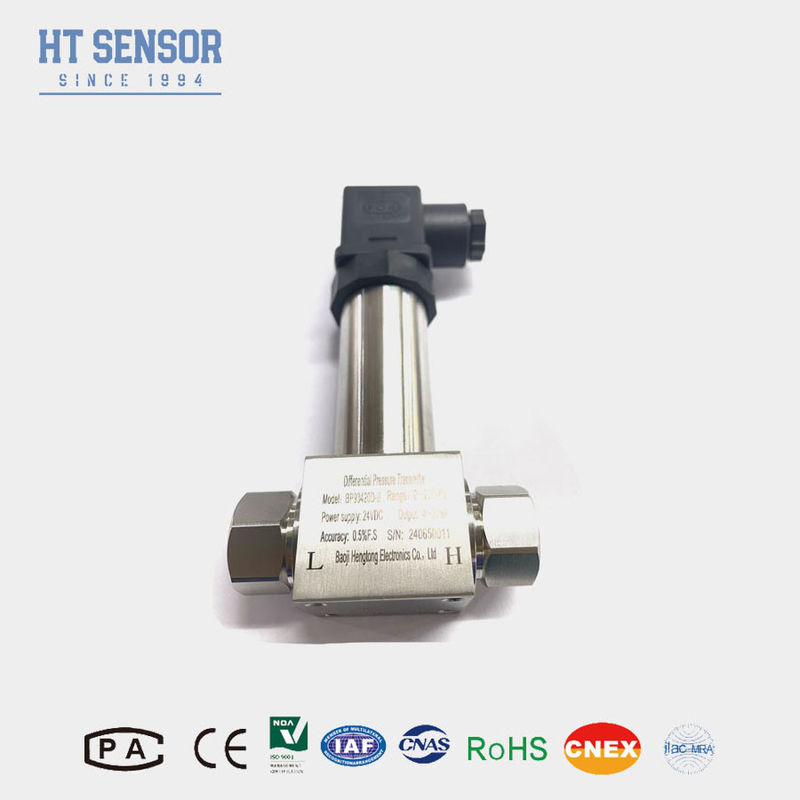

Przekaźnik ciśnienia różnicowego BP93420DIII
Wprowadzenie nadajnika ciśnienia różnicowego:
Przekaźnik ciśnienia różniczkowego BP93420DIII wykorzystuje piezorezystywny czujnik difusowego krzemu.W przypadku gdy ciśnienie różniczkowe środka pomiarowego wpływa na diafragmy faliste na obu końcach czujnika, sygnał wyjściowy z mostu Wheatstone na układzie czujnika wykazuje dobry stosunek liniowy z ciśnieniem różniczkowym, co umożliwia dokładne pomiary ciśnienia różniczkowego.Jest odpowiedni do pomiarów różnicowego ciśnienia gazu i cieczy w takich gazowych i ropopochodnych gazach., chemiczne, energetyczne i hydrologiczne dla zastosowań rurociągowych.
Cechy produktu:
1Przekaźnik posiada konstrukcję ze stali nierdzewnej, co czyni go kompaktowym.i łatwe w instalacji
2Wykonuje ścisłą rekompensatę temperatury i przesiewanie starzenia, zapewniając stabilne i niezawodne działania
3Interfejs elektryczny można wybrać jako opcję podłączenia lub bezpośredniego okablowania.
Wnioski:
1. Nadaje się do pomiaru ciśnienia różnicowego różnych gazów lub płynów w rurociągach takich przemysłów jak ropa naftowa, chemikalia, energia i hydrologia.
2. stosowane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemika, metalurgia, wytwarzanie energii i hydrologia
3Pomiar ciśnienia w rurociągach i komorach piecowych
| Parametry wydajności |
| Zakres pomiaru |
0-10KPa...~2MPa |
| Rodzaj ciśnienia |
Ciśnienie różnicowe |
| Jednostronne przeciążenie |
≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne |
Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa |
±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa |
± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna |
0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Temperatura pracy |
-30oC~80oC |
| Temperatura przechowywania |
-40oC-100oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Bezpieczne i wybuchoodporne |
| Ocena ochrony |
IP65 |
| Waga |
~ 0,45 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0.5~4.5V |
5VDC |
| Przewodnik zamówienia: |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| DII |
Przekaźnik ciśnienia różnicowego |
| |
Zakres pomiaru |
0-10KPa...~2MPa |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20×1,5 Mężczyzna |
| J2 |
G1/2 Mężczyzna |
| J3 |
G1/4 Mężczyzna |
| J4 |
1/2 NPT Mężczyzna |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| D |
Ciśnienie różnicowe |
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I usługa posprzedażna?
A: Nasz czas gwarancyjny wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na pytania w ciągu 24 godzin, zdalne instrukcje przez sieć PC jestZawsze dostępna.
