OEM czujnik nadajnika ciśnienia dla sprężarek powietrza i urządzeń chłodniczych
Product Details
| Model NO.: | BP156 | Housing Material: | 304S.S or 316L |
|---|---|---|---|
| Pressure Type: | Gauge Pressure, Absolute , Sealed Pressure | Trademark: | HTsensor |
| Origin: | Baoji China | OEM: | Yes |
| Measuring Medium: | Liquid,Gas,Oil | Stopień dokładności: | ≤0,5% FS |
| Zakres ciśnienia: | 0 kpa ~ 10 kpa... 20 MPa | Output: | 4-20mA /0.5-4.5Vdc and so on |
| Podkreślić |
Czujnik ciśnienia nadajnika urządzenia chłodniczego,Kompresory powietrza czujnik nadajnika ciśnienia,Czujnik nadajnika ciśnienia OEM |
||
Product Description
OEM czujnik nadajnika ciśnienia dla sprężarek powietrza i urządzeń chłodniczych

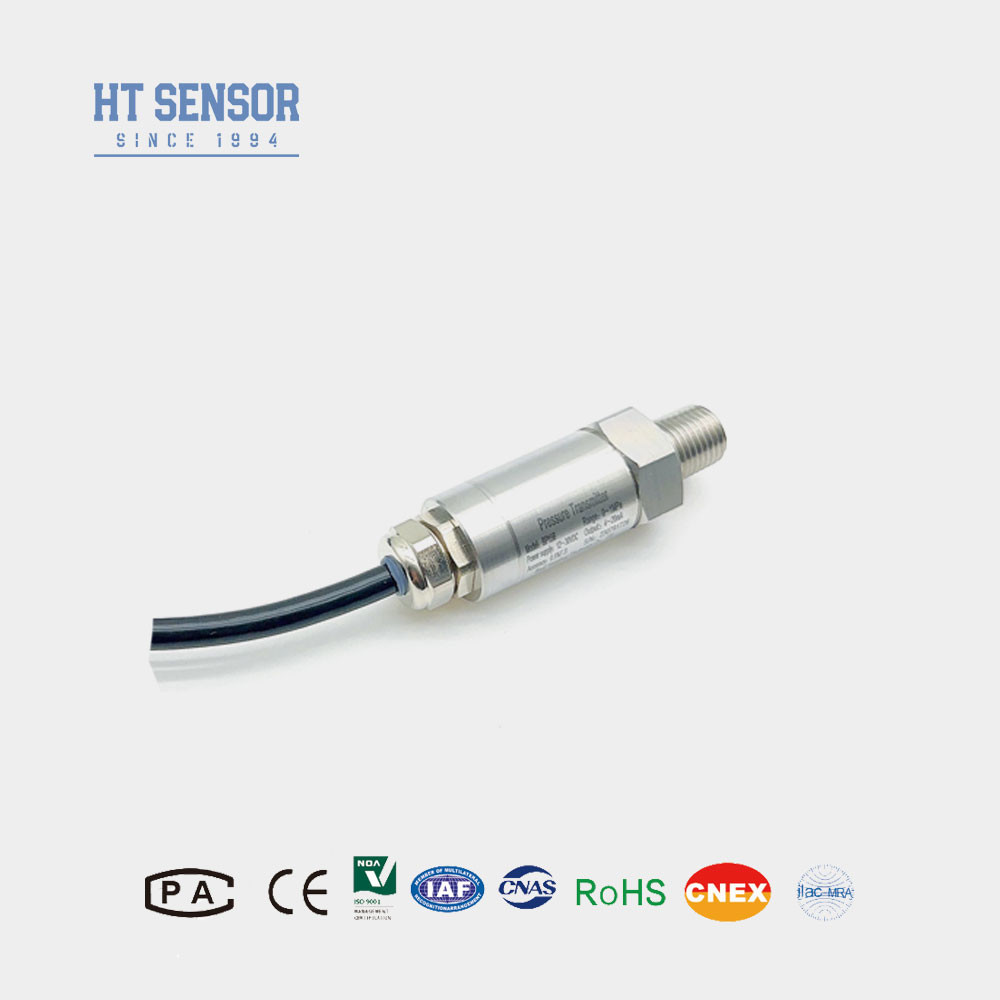

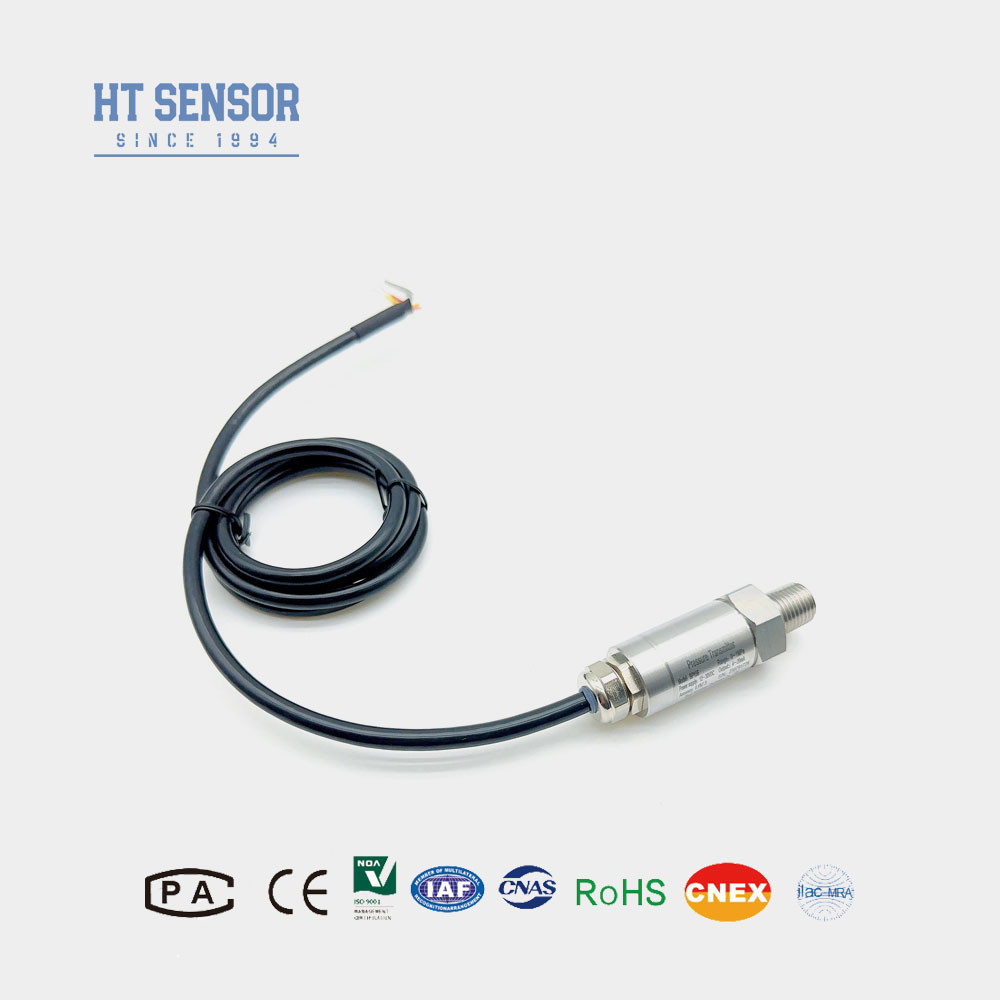

BP156 Przekaźnik ciśnienia
Wprowadzenie czujnika ciśnienia:
Czujnik nadajnika ciśnienia BP156 jest ekonomicznym produktem specjalnie opracowanym dla sprężarek powietrza i urządzeń chłodniczych.Zintegrowany z najnowszą technologią i wyposażony w wysokiej wydajności obwody PCB opracowane przez naszą firmę.Każdy produkt jest ściśle poddawany starzeniu i testowaniu oraz posiada sprawozdanie niezależnego inspektora, jest szeroko stosowany w innych obszarach.
Cechy produktuz czujnikiem nadajnika ciśnienia:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia
2Kompaktny i lekki projekt
Wnioskiz czujnikiem nadajnika ciśnienia:
1Pomiar ciśnienia gazów i płynów nieżrących ze stali nierdzewnej 316L.
2. stosowane w przemyśle morskim i lotniczym.
| Parametry działania czujnika nadajnika ciśnienia: | |
| Zakres pomiaru | 0kPa ~ 10kPa...20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,25 kg |
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu należy upewnić się, że medium badane jest kompatybilne z częścią kontaktu produktu.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają głowic cyfrowych.
3Aby zapewnić niezawodną pracę produktu, zaleca się zainstalowanie urządzeń ochronnych przed błyskawicami na miejscu oraz zapewnienie niezawodnego uziemienia produktu i zasilania.
4. Kabel nadajnika ciśnienia jest z chlorku poliwinylu, domyślna długość kablu poziomu płynu wynosi 1,5 m, a do wyboru są trzy materiały.można stosować materiały kablowe z polietylenuJeśli potrzebujesz innego materiału kablowego, proszę określić go w formularzu zamówienia.
5W przypadku szczególnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać w zamówieniu.
| Przewodnik zamówienia czujnika nadajnika ciśnienia | |||||||||
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5 | Wtyczka Packarda | 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7 | Mini złącze Hirschmanna | 8 | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
