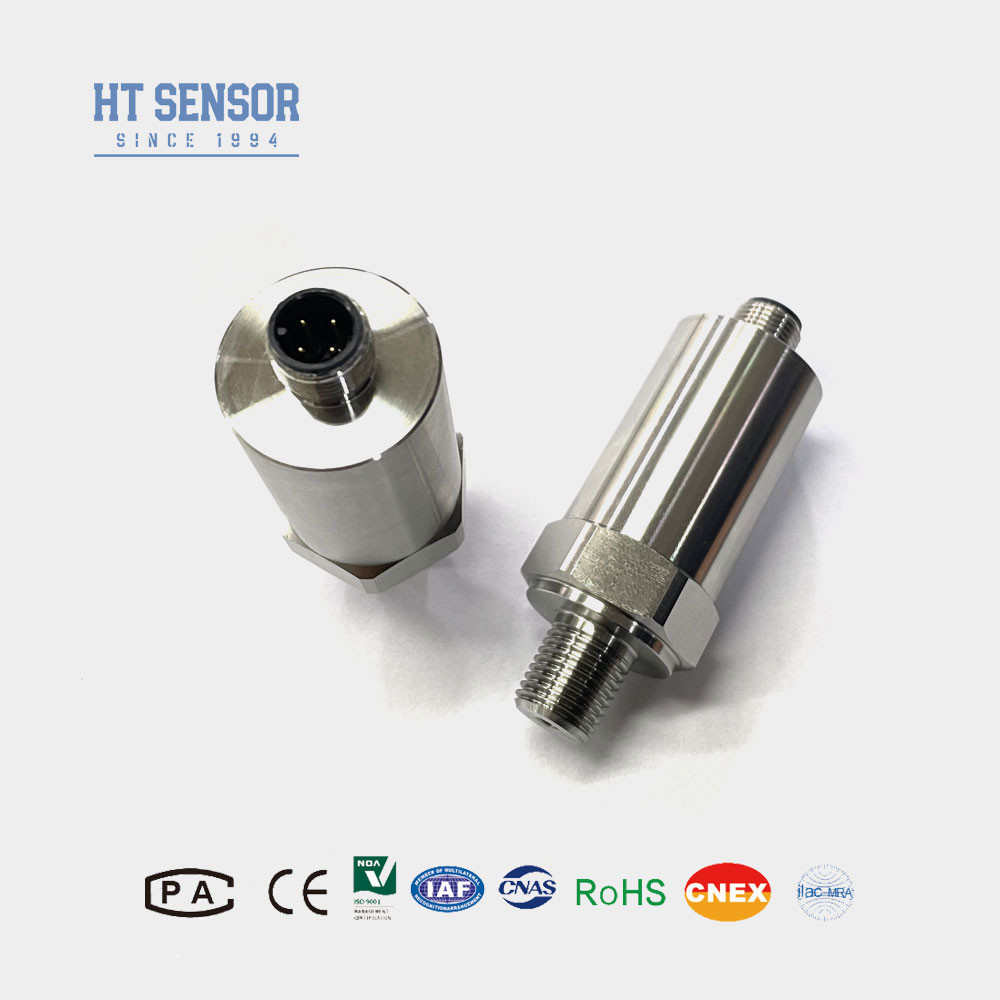

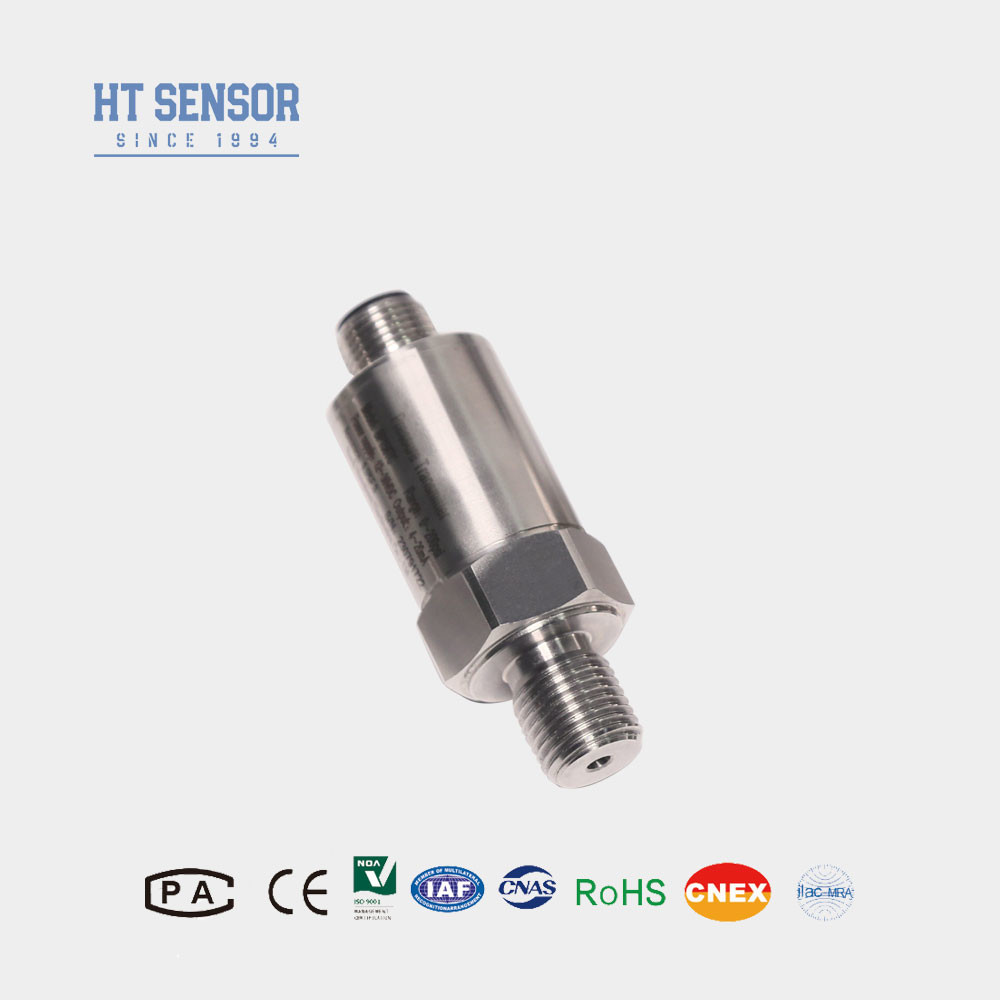

BP156-M Miniaturowy czujnik nadajnika ciśnienia dla przemysłu morskiego i lotniczego
Szczegóły produktu
| Model nr.: | BP156-M | Materiały mieszkaniowe: | 304S.S |
|---|---|---|---|
| Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte | Znak towarowy: | HT czujnik |
| Rodzaj konstrukcji: | Czujnik ciśnienia z rozproszonego krzemu | Środek pomiarowy: | Płyn i powietrze |
| Zakres ciśnienia: | 0 kpa ~ 10 kpa... 20 MPa | Ocena IP: | IP65 |
| Dostosowanie: | OEM i ODM | Złącze: | M12 |
| Podkreślić |
BP156-M Miniaturowy czujnik nadajnika ciśnienia,Miniturowy czujnik nadajnika ciśnienia lotniczego,Marynarka miniaturowy czujnik nadajnika ciśnienia |
||
Opis produktu
BP156-M Miniaturowy czujnik nadajnika ciśnienia dla przemysłu morskiego i lotniczego
Czujnik nadajnika ciśnienia BP156-M
Wprowadzenie mini czujnika ciśnienia:
miniaturowy czujnik ciśnienia BP156-M z wykorzystaniem piezoresystywnego czujnika ciśnienia, z odizolowanym przepływem ze stali nierdzewnej jako elementem czujnika sygnału, po automatycznym badaniu,Kompensacja laserowego dopasowaniaŚcieżka wzmacniacza wykorzystuje obudowę ze stali nierdzewnej do przekształcania sygnału czujnika w standardowy sygnał wyjściowy.wrażliwość i różnorodnośćProdukty są szeroko stosowane w przemyśle naftowym, chemicznym, metalurgicznym, elektrowni, hydrologii i innych gałęziach przemysłu pomiarowego i kontrolnego.
Cechy produktuz mini czujnikiem prądu:
1zakres temperatury: -20 do 85oC;
2szeroki zakres temperatury pracy -40~125oC;
3. Wysokiej wydajności czujnik ciśnienia;
4Dostępne są różne wyjścia 4~20mA/0,5~4,5V/1~5V/0~5V;
5Małe wymiary, wymiary dostosowane;
6. łącznik M12;
7. OEM, ODM, usługa dostosowania dostępna;
Wnioskiz mini czujnikiem prądu:
1Pomiar ciśnienia gazów i płynów nierzędnych ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
4Używane w systemach sterowania hydraulicznego i pneumatycznego
| Parametry wydajności z mini czujnikiem prądu: | |
|---|---|
| Zakres pomiaru | 0kPa ~ 10kPa...20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,05 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu należy upewnić się, że badane medium jest kompatybilne z częścią stykową produktu.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają cyfrowego wyświetlacza.
3Aby zapewnić niezawodną pracę produktu, zaleca się zainstalowanie urządzeń ochronnych przed błyskawicami na miejscu oraz zapewnienie niezawodnego uziemienia produktu i zasilania.
4. Kabel Bez kablu domyślnie. W razie potrzeby dostępne są trzy materiały. Jeśli nie ma specjalnych instrukcji, można użyć materiałów kablowych z polietylenu. Jeśli potrzebujesz innego materiału kablowego, możesz wybrać inny.Proszę określić w formularzu zamówienia.
5W przypadku szczególnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać w zamówieniu.
| Przewodnik w zakresie zamówieniaz mini czujnikiem prądu | |||||||||
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5 | Wtyczka Packarda | 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7 | Mini złącze Hirschmanna | 8 | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
