Przesyłacz czujników ciśnienia przemysłowego do systemów sterowania hydraulicznego i pneumatycznego
Product Details
| Model nr.: | BP93420-III | Władza: | 12-36 V prądu stałego |
|---|---|---|---|
| Produkcja: | 4-20mA z HART lub RS485 | Waga: | ~ 0,8 kg |
| Rodzaj ciśnienia: | Wskaźnik, ciśnienie bezwzględne, ciśnienie zamknięte | Pochodzenie: | Baoji, Chiny |
| Kod Hs: | 9026201090 | Rodzaj konstrukcji: | Przetwornik ciśnienia |
| Środek pomiarowy: | Płyn, gaz, klej do napojów i tak dalej | Stopień dokładności: | 00,5% F.S. 0,25% F.S. |
| Zakres ciśnienia: | - 100kpa... 0kpa ~ 10kpa... 60MPa | ||
| Podkreślić |
Przekaźnik czujnika ciśnienia pneumatycznego,Przekaźnik czujnika ciśnienia hydraulicznego,Przesyłacz czujników ciśnienia przemysłowego |
||
Product Description
Przesyłacz czujników ciśnienia przemysłowego do systemów sterowania hydraulicznego i pneumatycznego

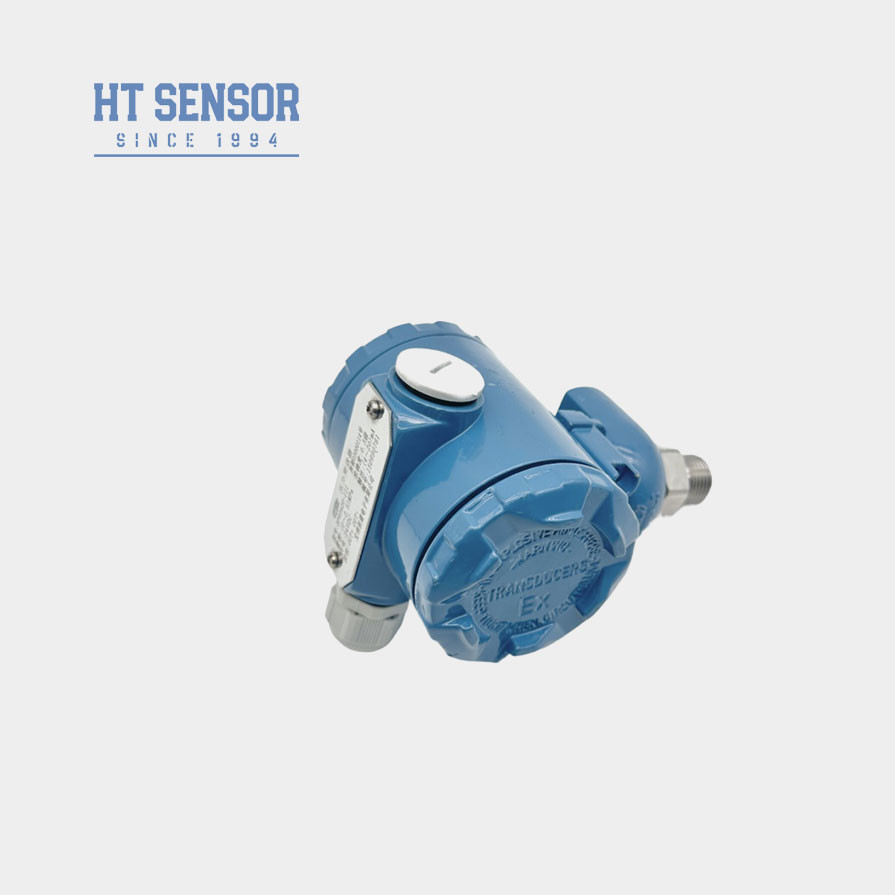

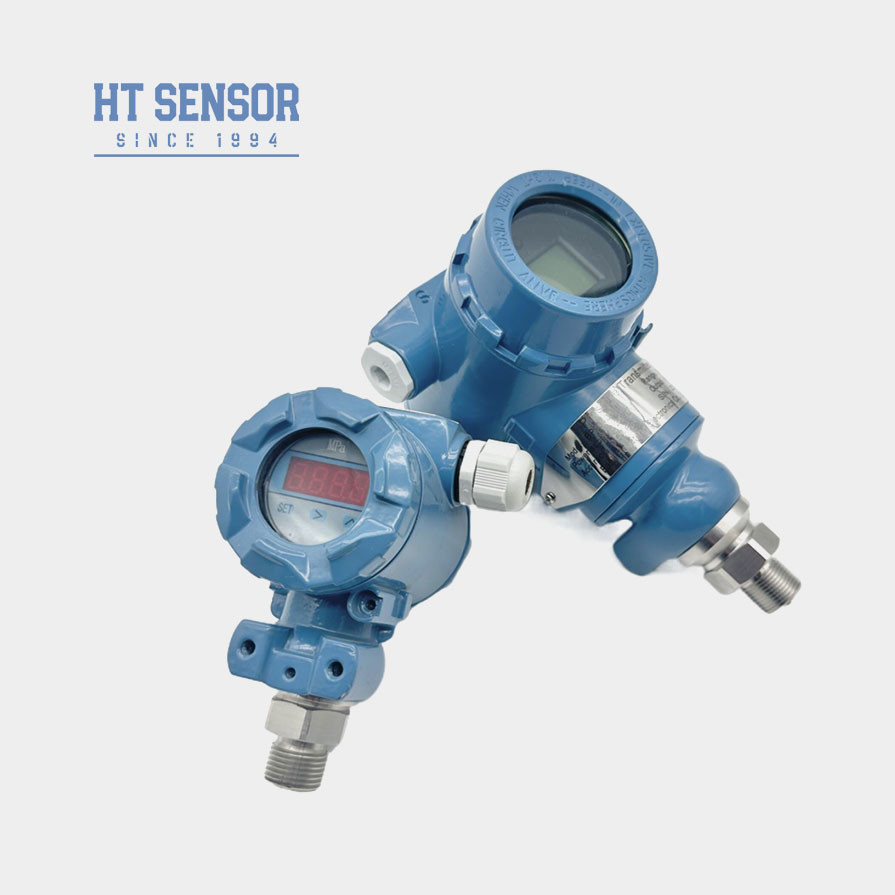

BP93420-IIICzujnik ciśnienia przemysłowego
WprowadzenieCzujnik ciśnienia przemysłowego:
BP93420-III Przemysłowy nadajnik czujnika ciśnienia składa się z modułu czujnika ciśnienia i inteligentnej płyty obwodowej.obwód wykrywający diafragmę pomiarową, czujnik temperatury i układ kompensacji temperatury.Inteligentna płyta obwodowa składa się z sterownika mikrokomputera i obwodu obwodowego do zakończenia konwersji sygnałów ciśnienia na sygnały elektryczneUżywane w przemyśle do pomiaru ciśnienia płynów, gazów lub par.
Cechy produktuzCzujnik ciśnienia przemysłowego:
1Szeroki zakres pomiarów, różnorodne formy interfejsów ciśnienia i poziom ochrony IP65.
2Różne formy sygnałów wyjściowych, regulowane i wyświetlane.
3Zmiennego punktu zerowego i pełnej skali.
4Rdzeń wykorzystuje wysoką precyzję i wysoką wydajność rozproszonego krzemuczujniki ciśnienia piezorezystywne.
WnioskizCzujnik ciśnienia przemysłowego:
1. nadaje się do pomiaru ciśnienia gazów i płynów nieżrącego w stali nierdzewnej 316L.
2- Ropa naftowa, chemikalia, metalurgia, energia i hydrologia.
3Pomiar i kontrola ciśnienia w trudnych środowiskach przemysłowych na zewnątrz.
4Używane w systemach sterowania hydraulicznego i pneumatycznego.
| Parametry wydajnościCzujnik ciśnienia przemysłowego | |
| Zakres pomiaru | -100kPa...0kPa ~10kPa...100MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ≤ ± 0,1% FS |
| Hysteresa | ≤ ± 0,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | Stop aluminium |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~1,2 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu należy upewnić się, że medium badane jest kompatybilne z częścią kontaktu produktu.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być mniejsze niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się zainstalowanie urządzeń ochronnych przed błyskawicami na miejscu oraz zapewnienie niezawodnego uziemienia produktu i zasilania.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20 °C, należy wybrać pierścień uszczelniający typu EPDM O.
6. Kabel nie jest domyślnie zawarty. W przypadku konieczności podtrzymania linii kablowych: Jeśli nie ma specjalnych instrukcji, można użyć materiałów kablowych z polietylenu. Jeśli potrzebujesz innego materiału kablowego,Proszę określić w formularzu zamówienia.
7W przypadku szczególnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać w zamówieniu.
| Przewodnik w zakresie zamówienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ/IQT | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
