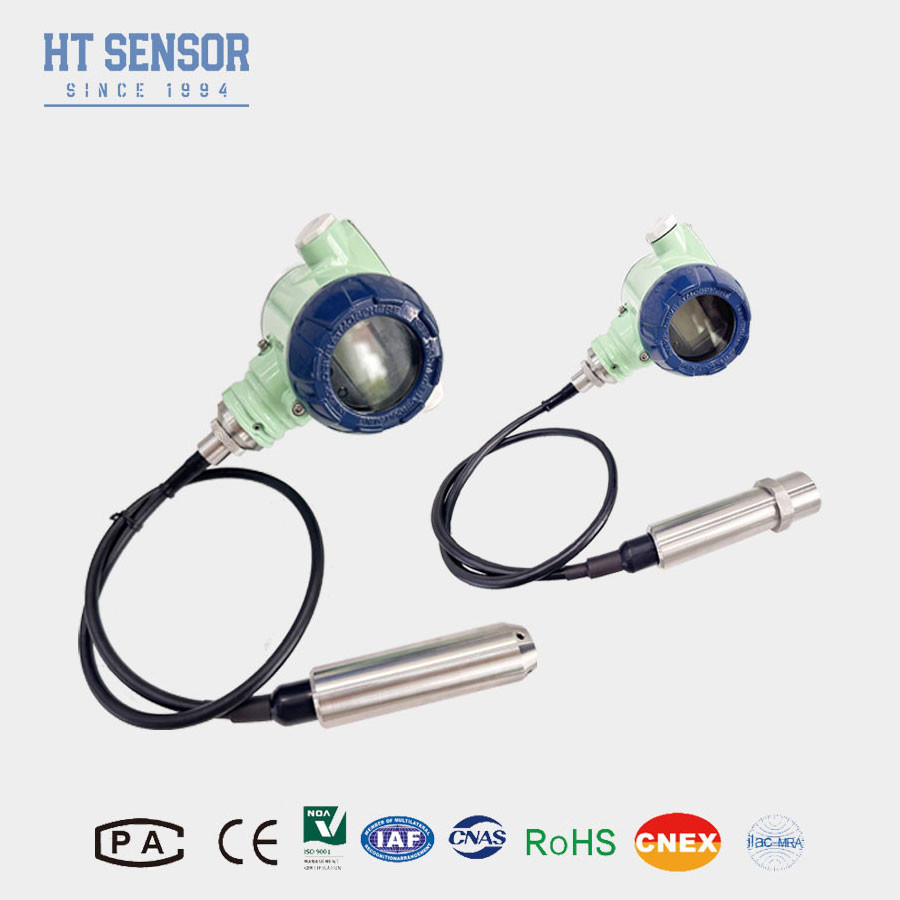

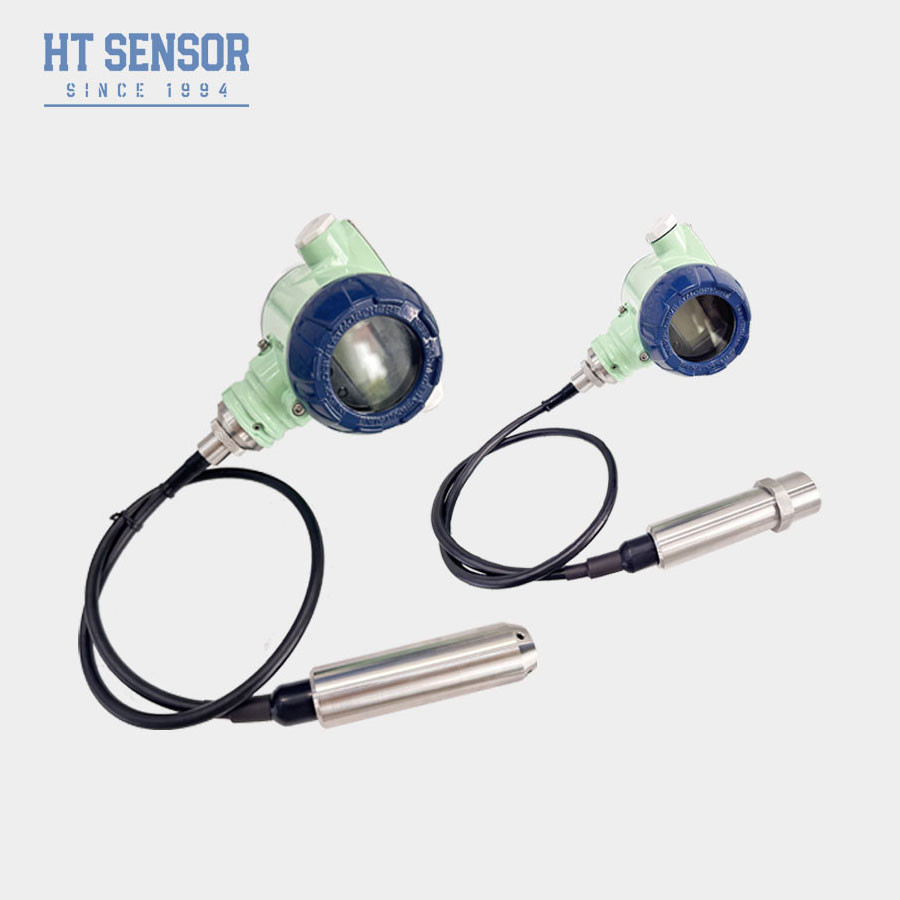

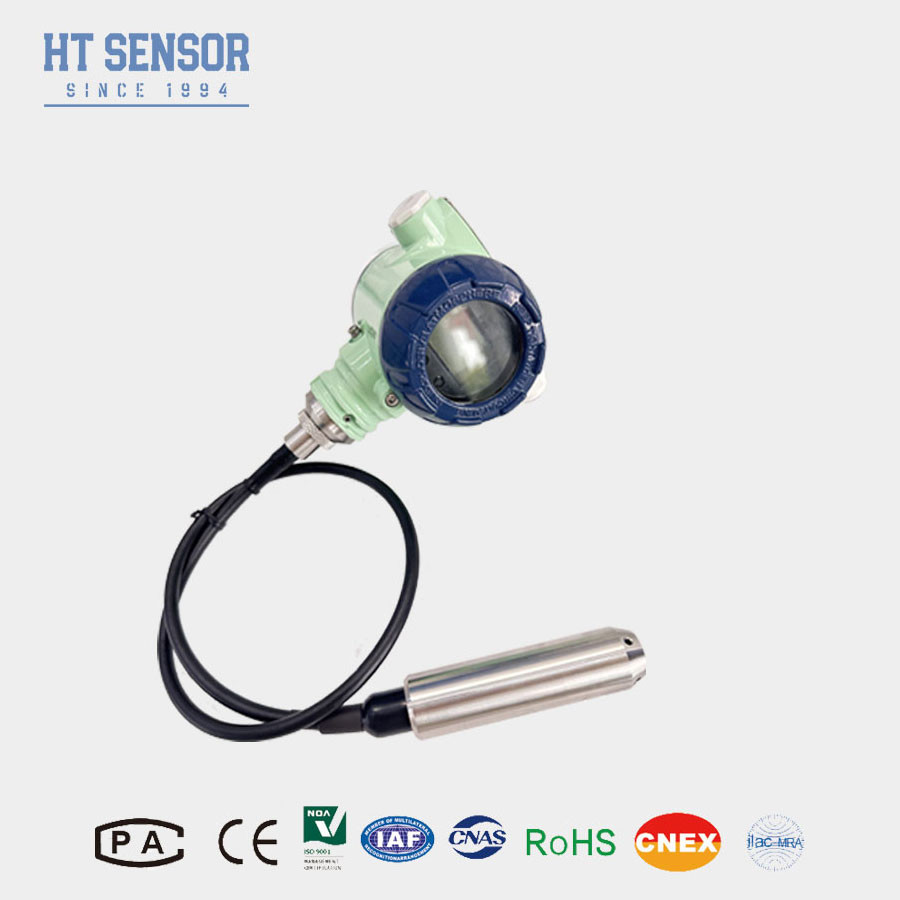

BH93420-III Piezoresystywny nadajnik poziomu wody do monitorowania poziomu płynu
Product Details
| Model nr.: | BH93420-III-I | Ocena IP: | IP68 |
|---|---|---|---|
| Zindywidualizowane: | Niedostosowane | Kabel: | PE, PU, PTFE |
| Dokładność: | 00,25%, 0,5% | Materiał membrany: | 316L Stal nierdzewna |
| Waga netto: | 0,3 kg | Pakiet transportowy: | Karton |
| Znak towarowy: | Czujnik HT | Pochodzenie: | Shaan Xi |
| Kod Hs: | 90261000 | Możliwość Supply: | 2000 sztuk / miesiąc |
| Typ sygnału wyjściowego: | Typ analogowy | Typ sondy: | Typ sondy |
| Podkreślić |
Przekaźnik poziomu wody do monitorowania poziomu płynu,BH93420-III |
||
Product Description
BH93420-III OEM WIERZNIK PRZYCZENIA NAROZNIKU WADY DO POMYRZANIA PRZYCZENIA WADY
Wprowadzenie nadajnika poziomu wody:
BH93420-IIIPiezoresystywne nadajniki poziomu wody przyjmują zasadę piezoresystywnego czujnika w celu określenia wysokości poziomu cieczy poprzez pomiar wpływu ciśnienia medium na czujnik.Kiedy wysokość płynu wzrasta, ciśnienie medium na czujniku wzrasta, co powoduje zmianę wartości oporu czujnika.Piezoresystywny nadajnik poziomu płynu przekształca go w sygnał elektryczny związany z wysokością poziomu płynu poprzez pomiar zmiany wartości oporu czujnikaPrzekaźnik może dokładnie obliczyć wysokość poziomu płynu zgodnie z liniowym stosunkiem między ciśnieniem a oporem.
- Projekt typu split, ułatwiający okablowanie i kalibrację na miejscu
- Wyświetlacz LED
- Wskaźnik odporności na wybuchy: ExiaIICT6
- Wysoka ochrona: IP68
- Kabel: PE,PU.PTFE
Wnioski:
1. szeroko stosowane w monitorowaniu i kontroli poziomu zbiorników magazynowych, szaf zbiorniczych, rurociągów i innych pojemników.
2Może być stosowany w systemach przechowywania i transportu płynów w przemyśle naftowym, chemicznym, farmaceutycznym i innych, aby zapewnić, że poziom płynu jest w bezpiecznym zakresie.
3Przekaźnik poziomu płynu piezorezystancji może być stosowany w sprzęcie do oczyszczania wody w celu monitorowania poziomu płynu w zbiornikach wody, basenach itp., w celu uzyskania automatycznej kontroli.
4Jest odpowiedni do konserwowania, napełniania i innych procesów w przemyśle przetwórczym żywności, aby zapewnić, że poziom płynu produktu spełnia standard.
5Przekaźnik poziomu piezoresystywy może być stosowany do monitorowania środowiska, na przykład monitorowania poziomu rzek, jezior i innych zbiorników wodnych.
6Można go stosować na statkach i w inżynierii morskiej w celu monitorowania poziomu płynu w zbiornikach paliwa na statku, kabinach itp.
|
Parametry działania: |
|
| Zakres pomiaru | 0~10m...400mH2O |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 2X zakres znamionowy |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,15% F.S/rok (maks.) |
| Zwolnienie temperatury do zera | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50oC (0-1m) . 0-2m); 0-70oC |
| Temperatura pracy | -20~80oC |
| Temperatura przechowywania | -30~100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Szok. | 100 g |
| Materiały mieszkaniowe | Odlewany aluminium, l1Cr18Ni9Ti |
| Materiał przewodu | 316L ze stali nierdzewnej |
| Odporność na izolację | >=100MΩ@100VDC |
| Klasyfikacja odporna na wybuch | ExiaIICT6 |
| Ocena ochrony | IP68 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~1,5 kg (bez kabel) |
| Materiał kablowy | Kable polietylenowe, poliuretanowe, PTFE |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 15~30VDC | 2/3/4 drutu |
| Protokół komunikacji RS485 | 4 drut |
|
Konstrukcja: |
|
Połączenie elektryczne: |
|
Przykłady wyboru: |
| Rozkaz Przewodnik: | ||||||||||
| BH93420 | Kod | Projekt budowy | ||||||||
| III | Przekaźnik poziomu płynu z obudową 2088 | |||||||||
| Zakres pomiaru | 0~10m...400m | |||||||||
| Kod | Zasilanie | |||||||||
| D1 | 24VDC | |||||||||
| Kod | Sygnał wyjściowy | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| Kod | Połączenie elektryczne | |||||||||
| B5 | 2088 z wyświetlacz | |||||||||
| B6 | 3051A | |||||||||
| Kod | Rodzaj ciśnienia | |||||||||
| G | Ciśnienie pomiarowe | |||||||||
| A | Bezwzględna presja | |||||||||
| S | Ciśnienie odniesienia zamknięte | |||||||||
| Kod | Materiał | |||||||||
| 01 | 304 ze stali nierdzewnej | |||||||||
| 02 | 316L ze stali nierdzewnej | |||||||||
| Kod | Materiał kablowy | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
FQA:
1P: Czy jest pan producentem?
A: Tak, jesteśmy profesjonalnym producentem czujników ponad 50 lat! Nasz zespół techniczny ma ponad 20 inżynierów.
2P: Czy akceptujesz usługi OEM?
Tak, możemy umieścić informacje o firmie i logo na naszych czujnikach.
3P: Mogę być twoim dystrybutorem?
A: Tak, szukamy dystrybutorów na rynku zagranicznym.
4P: Jaki jest czas realizacji?
A: Zwykle 7-10 dni. W przypadku ilości powyżej 100 sztuk, potrzebujemy dodatkowych 3-5 dni roboczych.
