70KPa~70MPa Silkonowy czujnik ciśnienia Piezerysystyczny czujnik ciśnienia

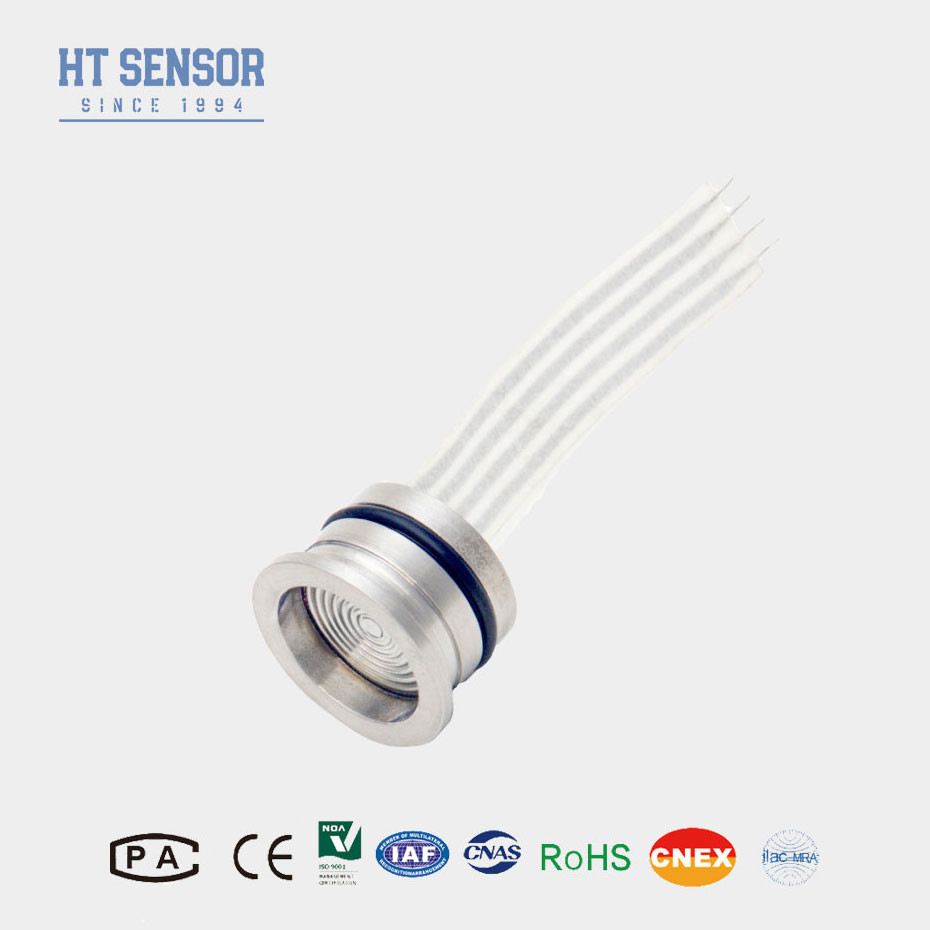

70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor

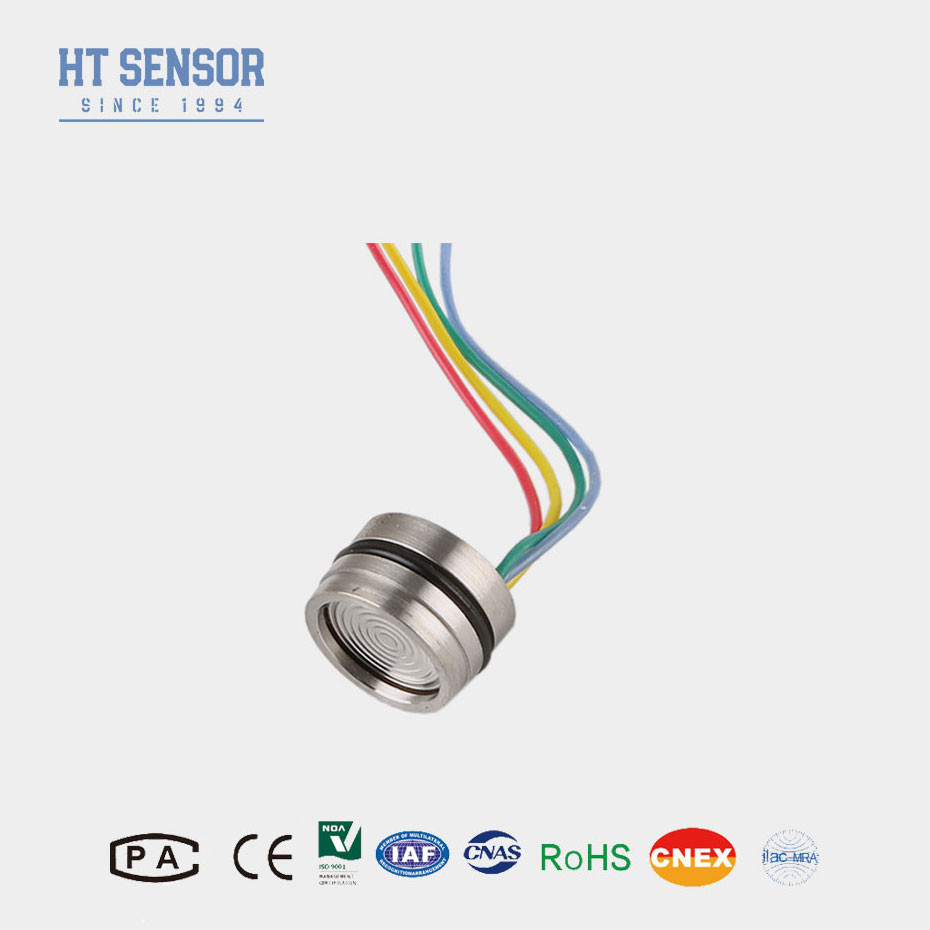

70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor

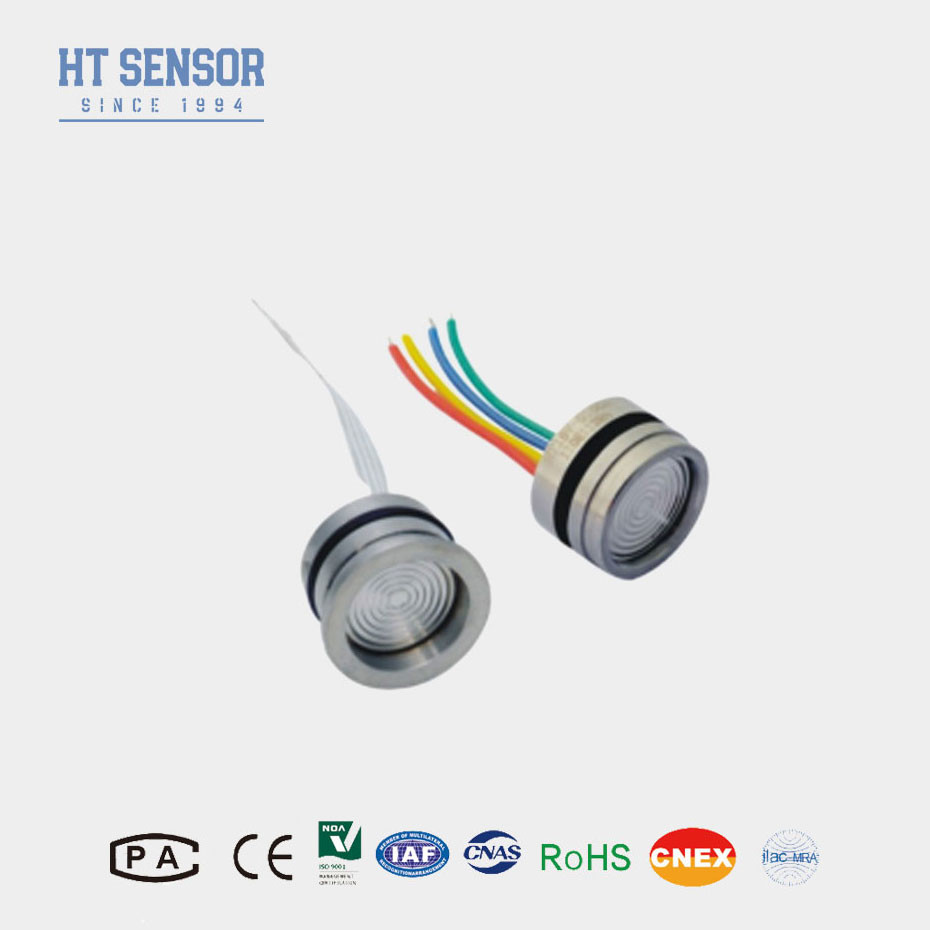

70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor 70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor 70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT Sensor
Orzecznictwo: CE,RoHs,ISO9001
Numer modelu: HT19V
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk/miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT19V Rodzaj nitki: - Nie, nie.
Typ okablowania: Czteroprzewodowy Środek pomiarowy: Gaz i ciecz
Zakres: 0-10kpa~60mpa Produkcja: MV
Rodzaj ciśnienia: G/A/S Dostarczać: 5-10 V prądu stałego
Kod Hs: 9026209090 Możliwość Supply: 20000 sztuk / miesiąc
Rodzaj: Piezorezystancyjny czujnik ciśnienia Materiał: Stal nierdzewna
Dostosowanie: Dostępne OEM i ODM
Podkreślić:

70 MPa czujnik ciśnienia krzemowego

,

Piezorezystancyjny krzemowy czujnik ciśnienia

,

70 KPa czujnik ciśnienia krzemowego

opis produktu

HT19V Piezoresystywny czujnik ciśnienia krzemu

Wprowadzenie krzemowego czujnika ciśnienia:

Rdzeń krzemowego czujnika ciśnienia piezoresystywnego HT19 to bardzo stabilny element z rozproszonego krzemu.czujnik ciśnienia z krzemu piezoresystywnego, opakowany w obudowie ze stali nierdzewnej o pojemności 316LKompensowany HT26 jest oferowany w opakowaniu spawalnym lub z różnorodnymi wyposażeniami z nitkami, takimi jak 1/4 i 1/8NPT, 1/4BSP, a także opracowanymi na zamówienie wyposażeniami procesowymi.
Cechy produktuzPiezoresystywny czujnik ciśnienia krzemu
• Można go zamontować z uszczelnieniem O-ring
• Powierzchnie mokre ze stali nierdzewnej
• Zwiększone
• kalibrowany ASIC
• Bezwzględny, zamknięty miernik
• Opcja kablowa
• Wyjście analogowe
• Wysyłanie wyjścia opcjonalne (kontaktuj fabrykę w celu uzyskania szczegółów)

Wnioskio pojemności nieprzekraczającej 10 W:

1- nadaje się do pomiaru ciśnienia gazu korozyjnego i cieczy, zgodny z 316 l stali nierdzewnej
2. Używane w systemach sterowania procesami do monitorowania i kontroli ciśnienia.
3Często stosowane w systemie chłodzenia i pomiarze ciśnienia w sprężarze powietrza.

Wydajność elektrycznao pojemności nieprzekraczającej 10 W:

1.Zapewnienie zasilania: ≤10VDC

2.Wypływowe napięcie w trybie wspólnym: 50% wejścia (typowe)

3.Impedancja wejściowa: 4KΩ~20KΩ

4Impedancja wyjściowa:2.5KΩ~6KΩ

5Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy

Parametry wydajnościo pojemności nieprzekraczającej 10 W/ - Nie.
Zakres pomiaru Rozmiar (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS
  Rodzaj Maksymalnie Jednostka
Nieliniowość   ± 0.15 ± 0.3 % F.S.
Powtarzalność  0.05 0.1 % F.S.
Hysteresa    0.05 0.1 % F.S.
Zerowy wynik offsetowy   0± 1 0±2 mV
Produkcja na pełną skalę   ≤ 20KPa 50±1 50±2 mV
≥ 35 kPa 100±1 100±2 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ± 2.5 % F.S.
≥ 35 kPa ± 0.8 ± 1.5 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.8 ± 1.5 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2%  F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 28 g
Parametry są badane w następujących warunkach: 10V @ 25oC

Projekt budowyo pojemności nieprzekraczającej 10 W
< 3,5 MPaS 19mm 10VDC Powered Mems Silicon Piezoeletric Pressure Sensor for Air and Liquid
≥ 3,5 MPaS
< 40 MPaS		 19mm 10VDC Powered Mems Silicon Piezoeletric Pressure Sensor for Air and Liquid
≥ 40 MPaS 19mm 10VDC Powered Mems Silicon Piezoeletric Pressure Sensor for Air and Liquid

Połączenie elektryczne i rekompensatao pojemności nieprzekraczającej 10 W




19mm 10VDC Powered Mems Silicon Piezoeletric Pressure Sensor for Air and Liquid






Przykłady wyboru
19mm 10VDC Powered Mems Silicon Piezoeletric Pressure Sensor for Air and Liquid
