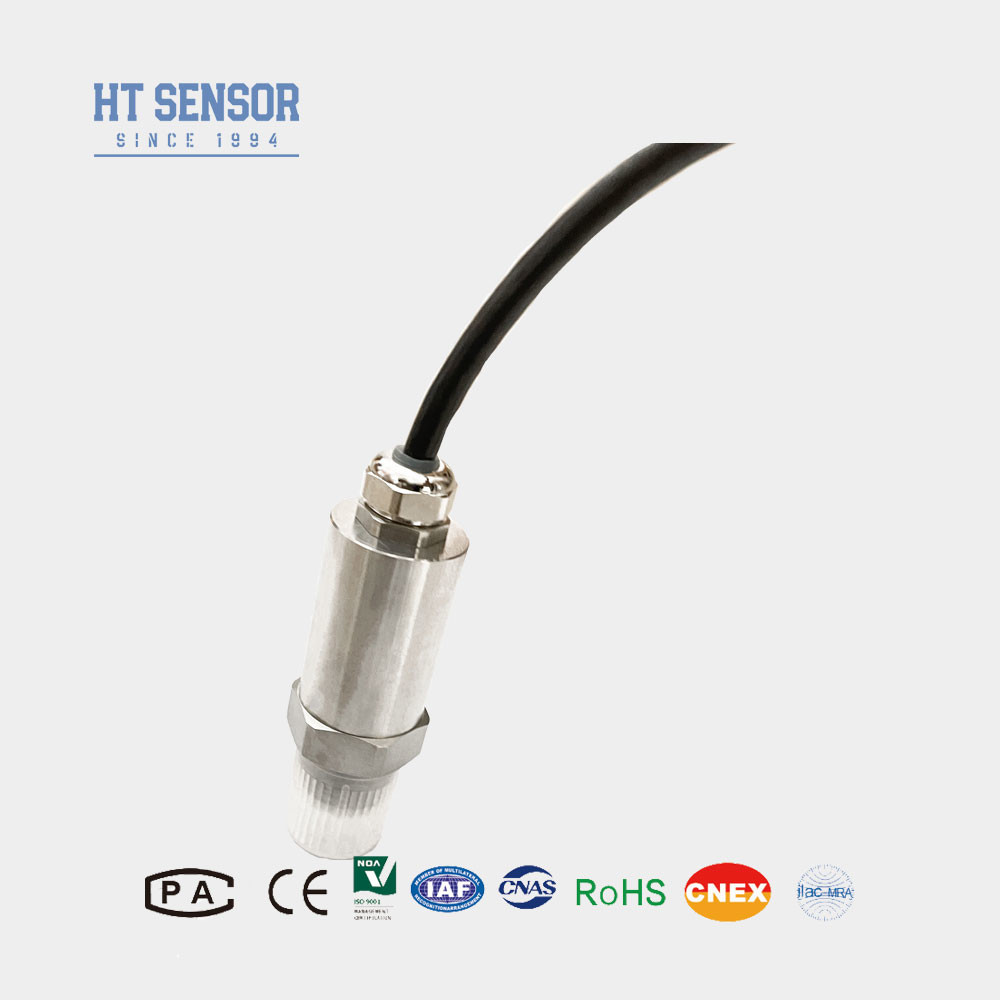

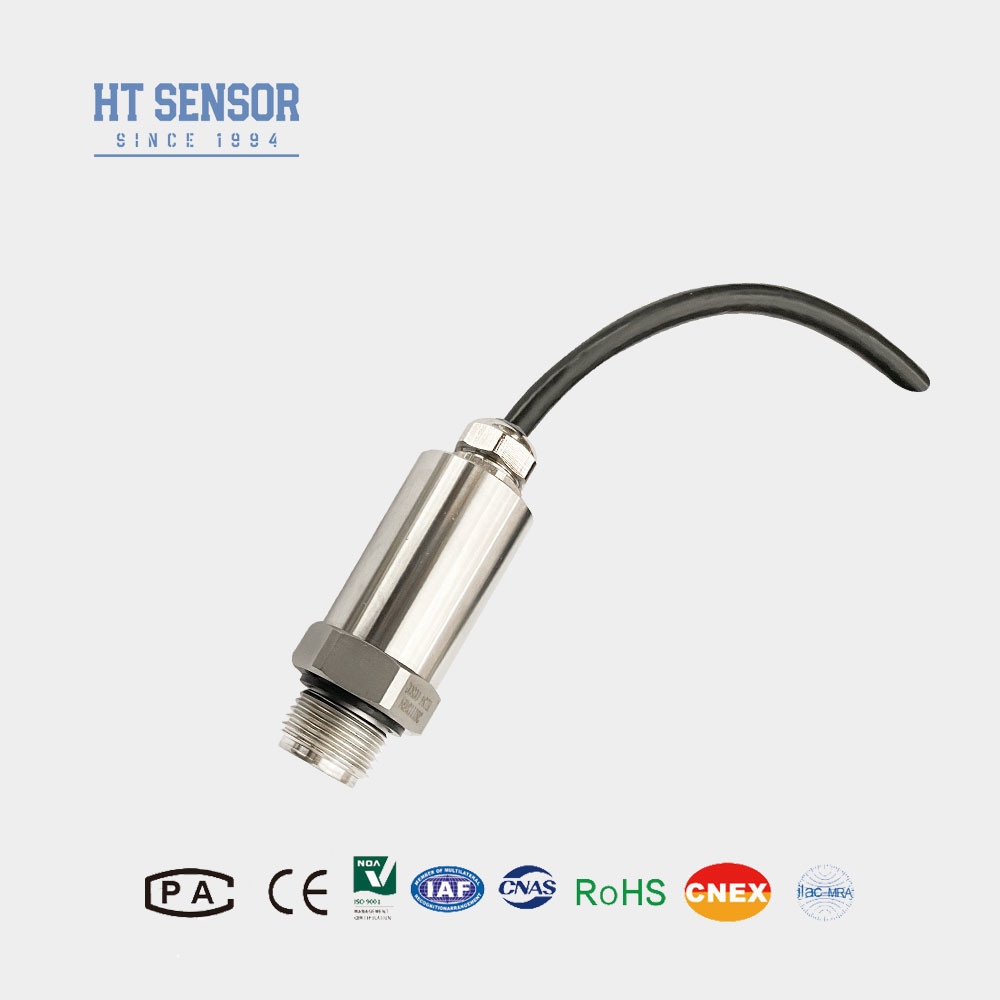

12-32VDC BPHT24-III Wylotowy czujnik ciśnienia przegubowego dla systemów sterowania automatyzacją przemysłową
Product Details
| Model nr.: | BPHT24-III | Zakres: | 0-10kpa~35Mpa |
|---|---|---|---|
| Władza: | 12–32 V prądu stałego | Produkcja: | 4-20mA /0-10VDC itd. |
| Łączyć: | Gwint: G1/2 1/2NPT lub M20*1.5 | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Rodzaj: | Czujnik ciśnienia membrany płuczącej | Środek pomiarowy: | Płyn, gaz, klej do napojów i tak dalej |
| Podkreślić |
czujnik ciśnienia błony otwórnej BPHT24-III,czujnik ciśnienia błony otwórnej 12-32VDC |
||
Product Description
BPHT24-III czujnik ciśnienia błony otworowej do systemów sterowania automatyką przemysłową
Przekaźnik ciśnienia BPHT24
Wprowadzenie czujnika ciśnienia diafragmy:
Przekaźnik ciśnienia z przepływowym diafragmą BPHT24 z nawiniętą płaską folia jest powszechnie stosowanym czujnikiem w systemach sterowania automatyką przemysłową.Może przekształcić sygnały ciśnienia w standardowe sygnały elektryczneWykonanie pomiarów w ten sposób jest bardzo wygodne, a struktura płaskiej folii zapewnia bardziej stabilne wyniki pomiarowe.i inne cechy, i jest szeroko stosowany w różnych zastosowaniach pomiarowych ciśnienia.
Cechy produktuz czujnikiem ciśnienia diafragmy:
1. Różne opcje interfejsu ciśnienia
2. Zaprojektowane do zastosowań higienicznych w celu zapobiegania średnim skalowaniom
3Wysoka precyzja z całkowicie nierdzewną strukturą
4Łatwe do czyszczenia.
Wnioskiz czujnikiem ciśnienia diafragmy:
1- nadaje się do pomiaru gazów i płynów nieżrących z 316L.
2Idealny do ochrony środowiska i przemysłu chemicznego.
3Używane w przemyśle morskim i lotniczym.
4. Doskonale nadaje się do zastosowań w przemyśle medycznym, biofarmaceutycznym i higienicznym żywności.
| Parametry wydajnościz czujnikiem ciśnienia diafragmy | |
| Zakres pomiaru | 0~35Kpa...~20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,5 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Projekt budowyz czujnikiem ciśnienia diafragmy | |
| Wymiar | |
| Wskazówki dotyczące zamawiania |
- Przed dokonaniem wyboru należy upewnić się, że badane medium jest kompatybilne z częścią kontaktu produktu.
- Należy pamiętać, że produkty odporne na wybuchy nie są dostarczane z głowicami cyfrowych wyświetlaczy podczas składania zamówienia.
- W przypadku zamówienia nadajnika z głowicą wyświetlacza LCD lub LED należy upewnić się, że zasilanie nie jest mniejsze niż 20VDC.
- W celu zapewnienia niezawodnej pracy zaleca się zainstalowanie urządzeń ochronnych przed błyskawicami w terenie oraz zapewnienie prawidłowego uziemienia produktu i zasilania.
- Nominalny zakres temperatury roboczej pierścienia O z gumy fluorowej wynosi od -20°C do 250°C. Jeśli temperatura robocza jest niższa niż -20°C, należy wybrać pierścienie O EPDM.
- W przypadku, gdy nie podano specjalnych instrukcji, wykorzystuje się materiał kablowy z polietylenu.Jeśli potrzebujesz innego materiału kabla, proszę określić w kolejności.
- Jeżeli istnieją specjalne wymagania, takie jak silne drgania, natychmiastowa siła uderzenia lub silne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać je w zamówieniu.
| Przewodnik w zakresie zamówieniaz czujnikiem ciśnienia diafragmy | ||||||||
| BPHT24 | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IX | Wyświetlacz nadajnika ciśnienia | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| T | Przekaźnik ciśnienia odporny na wysoką temperaturę | |||||||
| Zakres pomiaru | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
