Czujnik nadajnika ciśnienia BP157TC do układów sterowania hydraulicznego i pneumatycznego
Product Details
| Model nr.: | BP157TC | Temperatura kompensacji: | -30 ~ 100 ℃ |
|---|---|---|---|
| Materiały mieszkaniowe: | 304 SS | Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Pochodzenie: | Baoji, Chiny | Rodzaj: | Czujnik ceramiczny |
| Środek pomiarowy: | gaz lub ciecz | Zakres ciśnienia: | -100KPa~0kpa~10kpa...10MPa |
| Cechowanie: | ExiaIICT6 | ||
| Podkreślić |
Czujnik nadajnika ciśnienia BP157TC,Czujnik prądu prądowego,Czujnik ciśnienia hydraulicznego |
||
Product Description

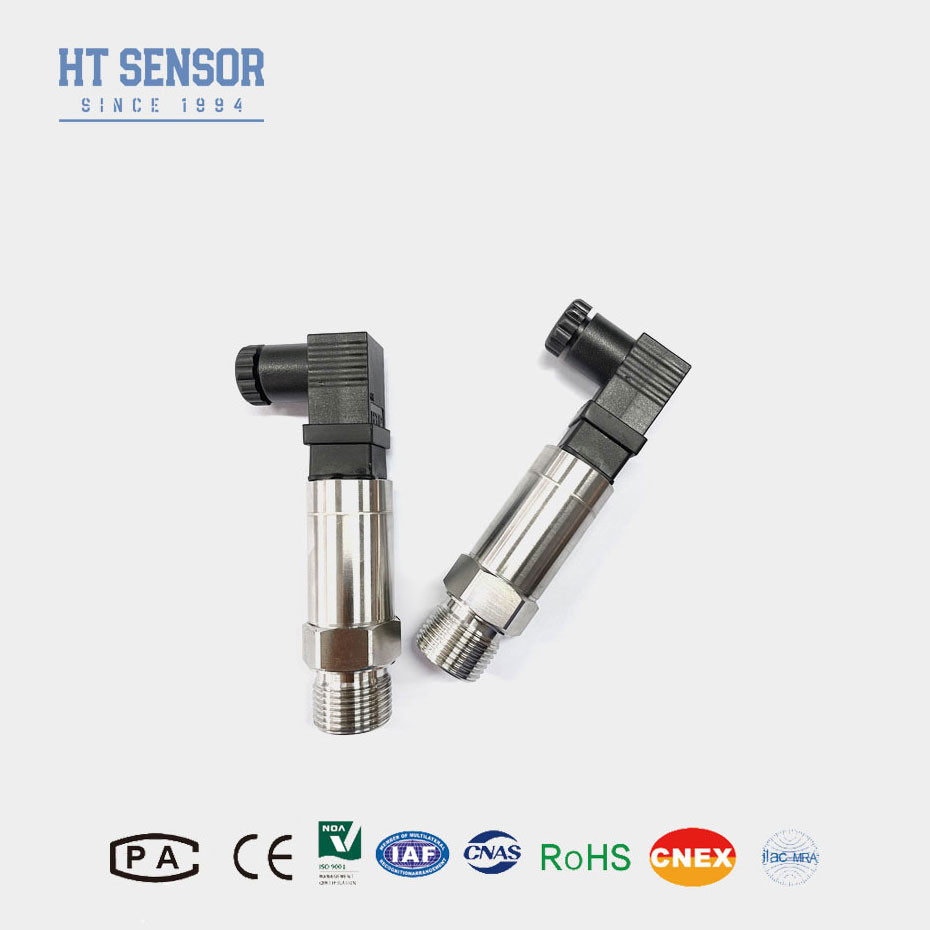

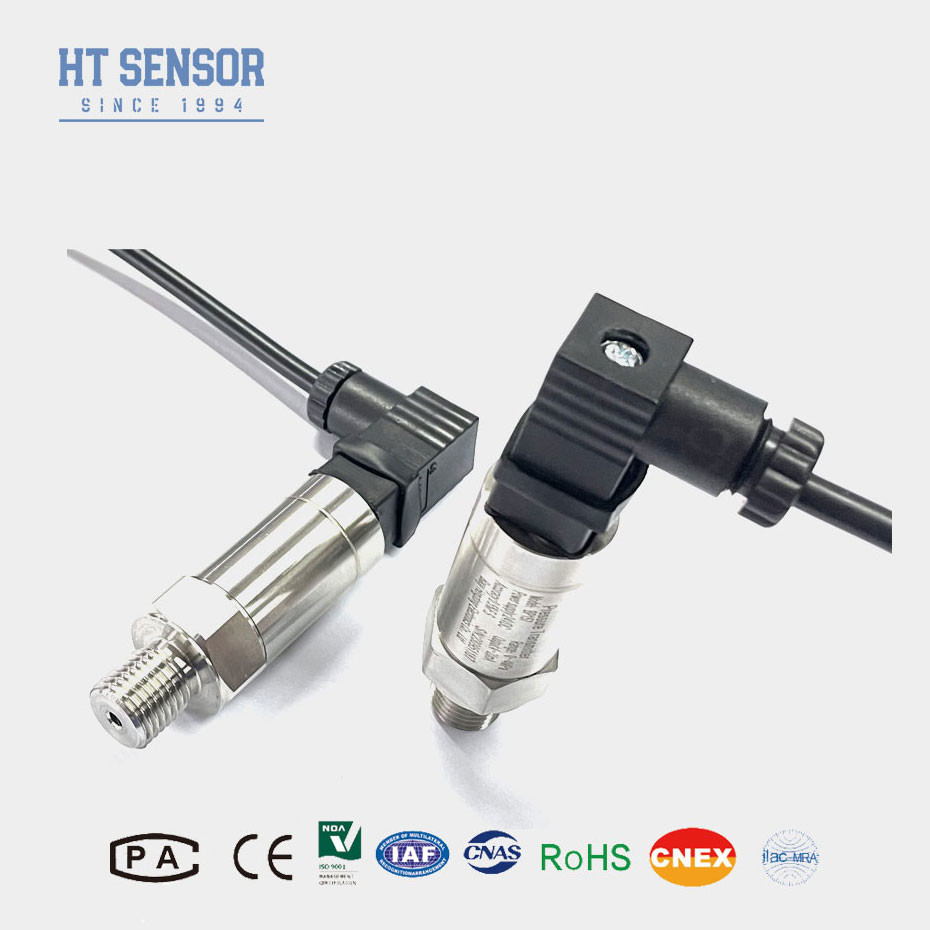

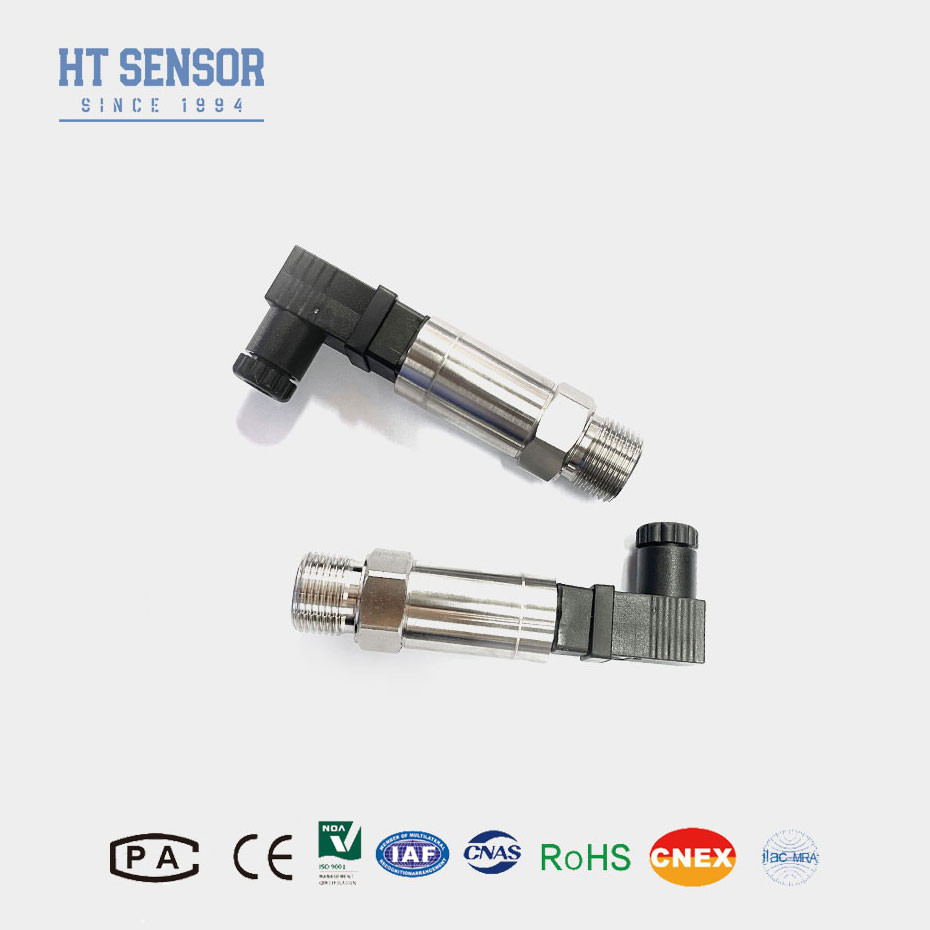

Przekaźnik ciśnienia BP157TC
Wprowadzenie czujnika nadajnika ciśnienia
Czujnik nadajnika ciśnienia BP157TC wykorzystuje ceramiczny czujnik z serii hign quanlity jako element pomiaru sygnału.przekształcanie sygnału czujnika w standardowy sygnał wyjściowyProdukt został poddany rygorystycznym badaniom i badaniom starzenia komponentów, półproduktów i produktów gotowych w celu zapewnienia stabilnej i niezawodnej wydajności.
BP157TC to mały, lekki, kompaktowy nadajnik ciśnienia przeznaczony do pomiaru ciśnienia w różnych zastosowaniach przemysłowych, w których przestrzeń jest ograniczona.oferuje wysoką dokładność i niezawodność, co czyni go idealnym do zastosowań wymagających precyzyjnych pomiarów ciśnienia w ograniczonych przestrzeniach.
Charakterystyka produktu:
1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia
2Struktura ze stali nierdzewnej o klasie ochrony IP65
3. Zero i pełna skala regulowana
4Wysoka precyzja, cała konstrukcja ze stali nierdzewnej
Zastosowanie:
1Pomiar ciśnienia gazów i płynów nierzędnych ze stali nierdzewnej 316L
2. Stosowane w przemyśle morskim i lotniczym
3. Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia
4Używane w systemach sterowania hydraulicznego i pneumatycznego
Parametry działania:
| Zakres pomiaru | -100KPa ~0kPa ~200kPa...10MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Exia IICT6 |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,05 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Wskazówki do zamawiania:1Przy wyborze produktu należy upewnić się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20oC, należy wybrać uszczelniacz O-ring EPDM.
Przewodnik zamówienia:
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5TC | Wtyczka Packarda | 6TC | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7TC | Mini złącze Hirschmanna | 8TC | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 200kPa...10MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
