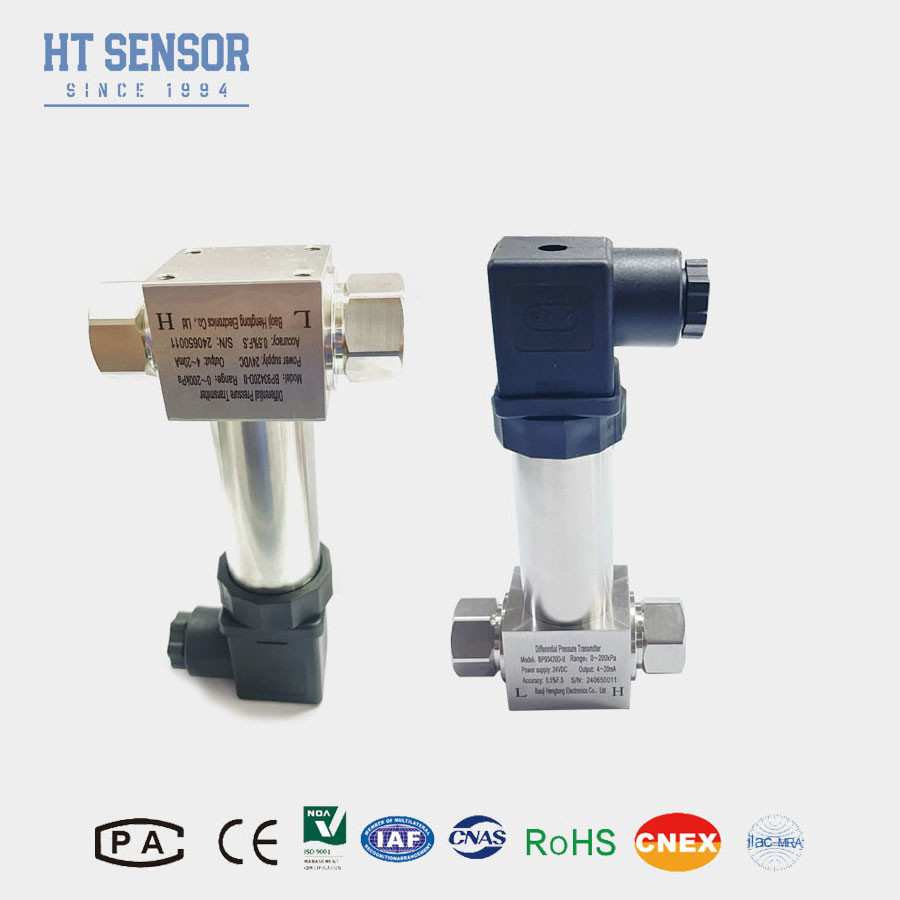

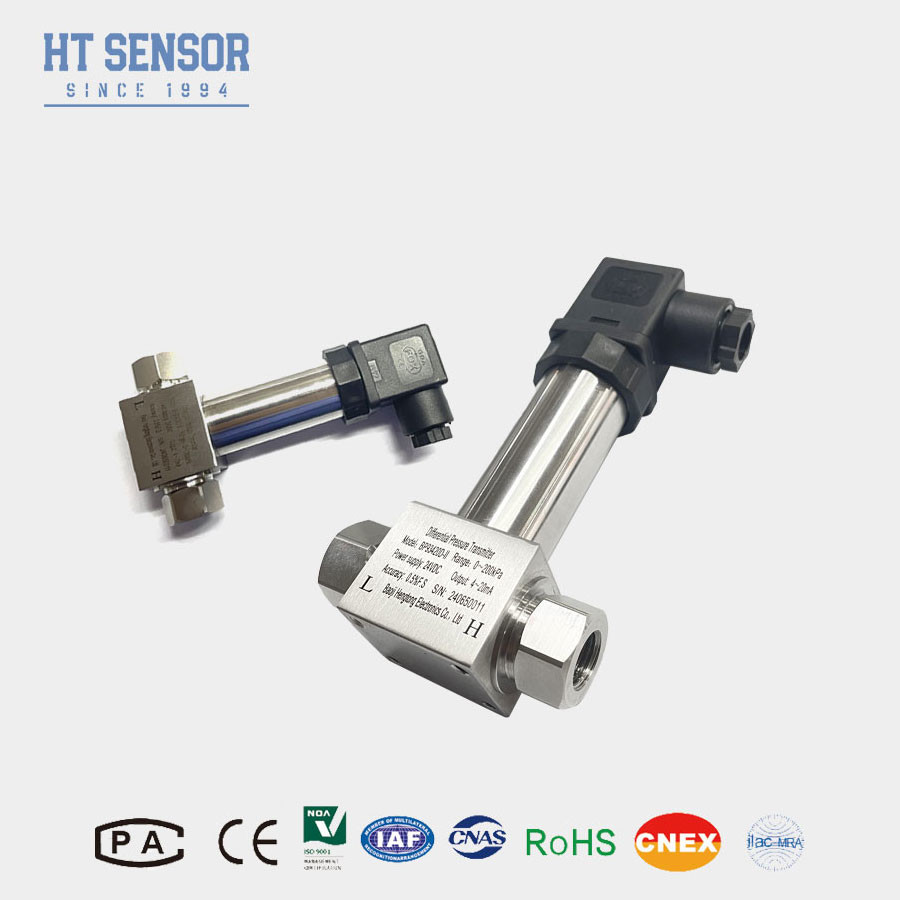

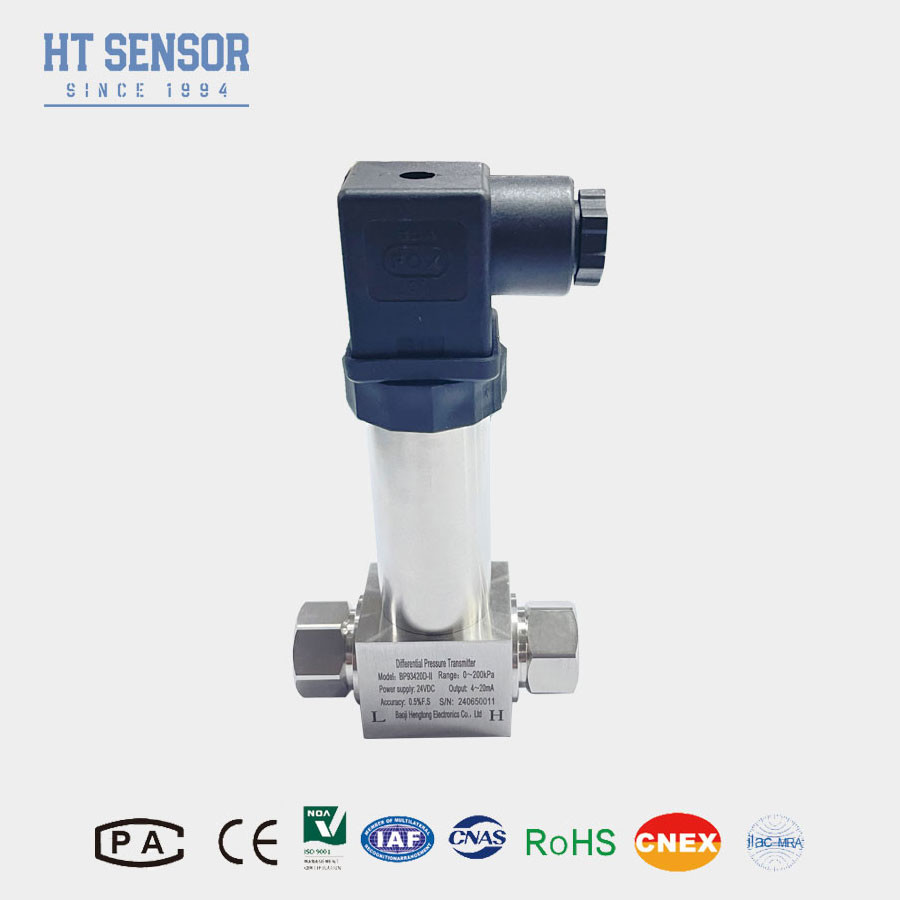

SS316L Przekaźnik ciśnienia różniczkowego z membrany do pomiaru i kontroli poziomu
Product Details
| Model nr.: | BP93420DII | Zindywidualizowane: | Zindywidualizowane |
|---|---|---|---|
| Stopień ochrony: | IP65 | Waga: | ~ 0,45 kg |
| Pakiet transportowy: | Standardowe opakowanie eksportowe z kartonem | Kod Hs: | 9026201090 |
| Rodzaj: | Przekaźnik różnicy ciśnień | Rodzaj konstrukcji: | Przetwornik ciśnienia z rozproszonego krzemu |
| Środek pomiarowy: | Płyn | Dokładność: | 00,25%, 0,5% |
| Zakres ciśnienia: | 0-10kpa...~2MPa | Ocena IP: | IP65 |
| Podkreślić |
membranowy przetwornik różnicy ciśnień,SS316L Przekaźnik ciśnienia różnicowego,Przekaźnik ciśnienia różnicowego pomiaru poziomu |
||
Product Description
BP93420DIIDróżnicowyPresureTWysyłający
Wprowadzenie nadajnika ciśnienia różnicowego:
BP93420DIIPrzekaźnik ciśnienia różnicowegojest zmontowany przez piezoresywator-czujnik ciśnienia różnicowego z krzemu, a obudowa jeststali nierdzewnejstruktury. Przekaźnik ciśnienia różnicowegojest odporny na wilgoć, wodę i korozję. Może pracować w trudnych warunkach środowiska i na zewnątrz. Nadajnik ma niewielką objętość i lekką wagę,który może być zainstalowany na rurociągu procesowym i obsługiwanyW porównaniu z nadajnikami, które wymagają podstawy lub uchwytu, znacznie zmniejsza koszty instalacji i utrzymania lub podłączone przez przewodzącą prasy rurę.
Cechy produktu:
1. SS316L konstrukcja przewodu
2Łatwe w montażu.
3. Punkt zerowy i pełny przedział produktu można regulować zewnętrznie
4Z ochroną przed zwarciem i ochroną odwrotnej biegunowości
5Odporność na wstrząsy, antywibracja, antymagnetyczna kompatybilność
Wnioski:
1.Badania i kontrola procesów przemysłowych
2.Pomiar i kontrola poziomu
3.Dostępny dla tlenu, CO2, azotu, pary gazowej
4Badania ciśnienia w rurociągu
| Parametry wydajności | |
| Zakres pomiaru | 0-10KPa...~2MPa |
| Rodzaj ciśnienia | Ciśnienie różnicowe |
| Jednostronne przeciążenie | ≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne | Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50oC ((0-10KPa, 0-20KPa) , 0-70oC, -10-70oC |
| Temperatura pracy | -30oC~80oC |
| Temperatura przechowywania | -40oC-100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Bezpieczne i wybuchoodporne |
| Ocena ochrony | IP65 |
| Waga | ~ 0,45 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 drut |
|
| 0/1 ~ 5V | ||
| 0.5~4.5V | 5VDC |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktu należy upewnić się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2W celu zapewnienia niezawodnej pracy zaleca się zainstalowanie trójzaworkowego zbiornika pomiędzy punktem pomiarowym a nadajnikiem,zapewnienie powolnego i równomiernego nacisku na komory ciśnienia dodatniego i ujemnego nadajnika.
3Podczas instalacji zaleca się poziomość interfejsów ciśnieniowych na obu końcach, aby zminimalizować wpływ miejsca instalacji na produkt.
4W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowych,Proszę poinformować naszą firmę i określić te wymagania w zamówieniu
| Rozkaz Przewodnik | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| DII | Przekaźnik ciśnienia różnicowego | |||||||
| Zakres pomiaru | 0-10KPa...~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1,5 Mężczyzna | |||||||
| J2 | G1/2 Mężczyzna | |||||||
| J3 | G1/4 Mężczyzna | |||||||
| J4 | 1/2 NPT Mężczyzna | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
