Wprowadzenie czujnika ciśnienia przepływowego:

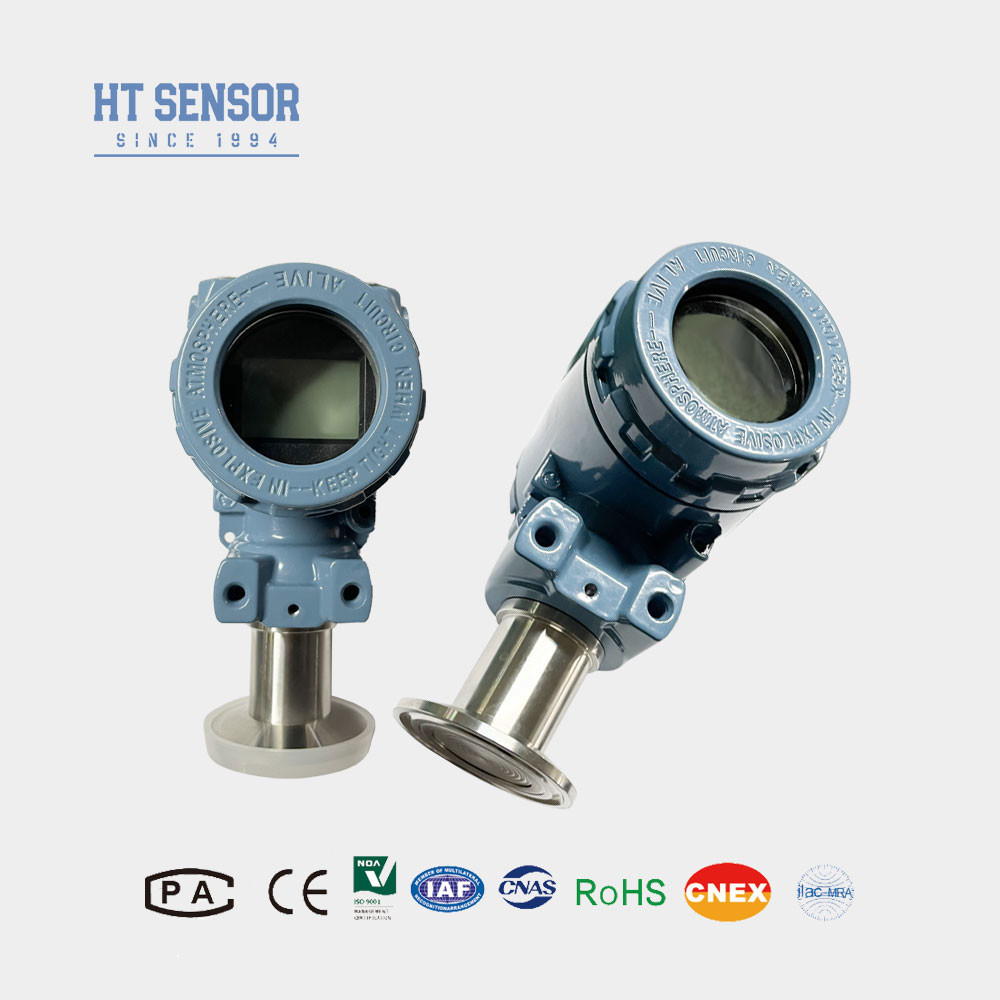

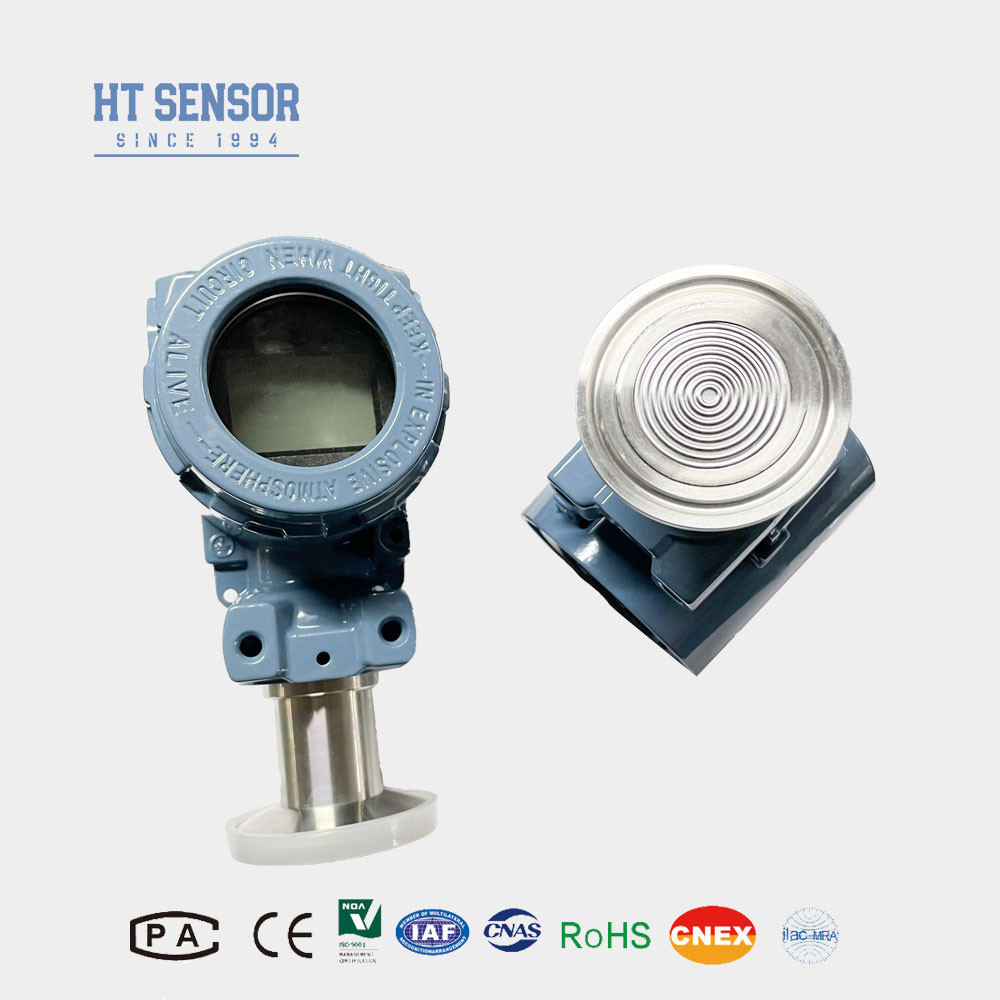

Przesyłacz czujnika ciśnienia foliowego BP93420-IIIQ jest symulacją nadajnika ciśnienia, wykorzystującego strukturę płaskiej folii, zwiększającą obszar kontaktu ze środowiskiem. Szeroki zakres temperatur,duża zdolność do przeciążenia, silna odporność na korozję, szeroki zakres zastosowań.
| Parametry wydajnościzCzujnik ciśnienia błony otwórnej |
| Zakres pomiarówCzujnik ciśnienia błony otwórnej |
-100kPa...0kPa ~ 35kPa...3.5MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
≤ 0,1% FS |
| Hysteresa |
≤ 0,1% FS |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex ia IIC T6 Ga |
| Ocena ochrony |
IP65 |
| Pieczęć O-Ring |
Kauczuk fluorowy |
| Waga |
~ 0,3 kg |
Charakterystyka produktuczujnik ciśnienia diafragmy:
- 1. Szeroki zakres pomiarów,różne opcje interfejsu ciśnienia
- 2. Różne opcje sygnału wyjściowego
- 3. regulowane zero i pełna skala
- 4Wysoka dokładność, wiele sterylnych połączeń procesowych
Zastosowanieczujnik ciśnienia diafragmy:
- 1. nadaje się do pomiaru gazów i płynów nieżrących z 316L.
- 2. Używane do przetwarzania aseptycznego w przemyśle medycznym, biofarmaceutycznym, higienicznym żywności i innych.
- 3Używany w przemyśle papierniczym i chemicznym, a także w pomiarze poziomu ścieków i ciśnienia zbiorników napojów, odpowiedni do systemów sterowania hydraulicznego i pneumatycznego.
| Wskazówka zamówieniaczujnik ciśnienia diafragmy |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
|
|
| IC |
Przekaźnik ciśnienia wysokiej temperatury |
|
|
| IQ/IQT |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
-100kPa...0kPa ~ 35kPa...3.5MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Herschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
Częste pytaniaczujnik ciśnienia diafragmy:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość, doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
A: Tak, nasi inżynierowie mogą dostosować produkty do spełnienia konkretnych potrzeb. Dostarczamy usługi OEM i ODM.
3- Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy dobrze wyposażeni, aby sprostać zapotrzebowaniu na duże zamówienia.Zaleca się, abyś skontaktował się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynny harmonogram produkcji i dostawy.
4P: Jaki jest ogólny czas realizacji?
Odpowiedź: 5~8 dni roboczych dla modelu standardowego.
5P: Jakie są ceny produktu? Czy są jakieś zniżki?
A: Konkurencyjne ceny, rabaty na zamówienia masowe lub partnerów długoterminowych.
6. P: Jaki jest okres gwarancji Twojego produktu?
A: Nasz okres gwarancji wynosi 24 miesiące po dostawie, odpowiedz na Twoje pytanie w ciągu 24 godzin po sprzedaży, zdalne kierowanie za pośrednictwem sieci PC w dowolnym momencie.
