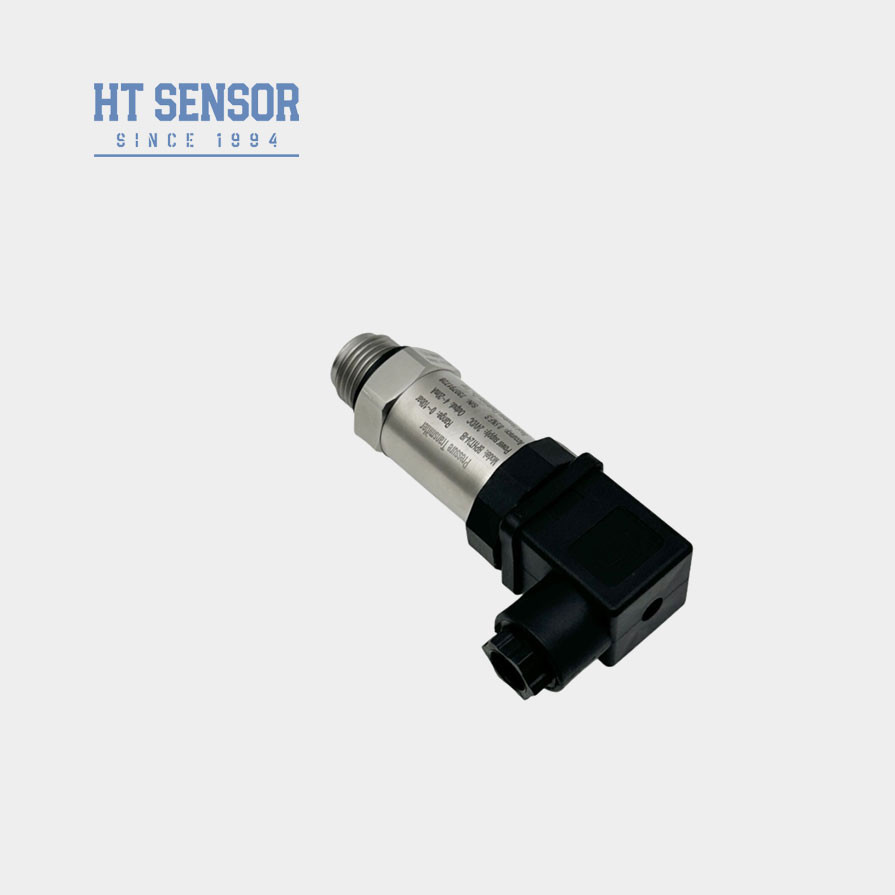

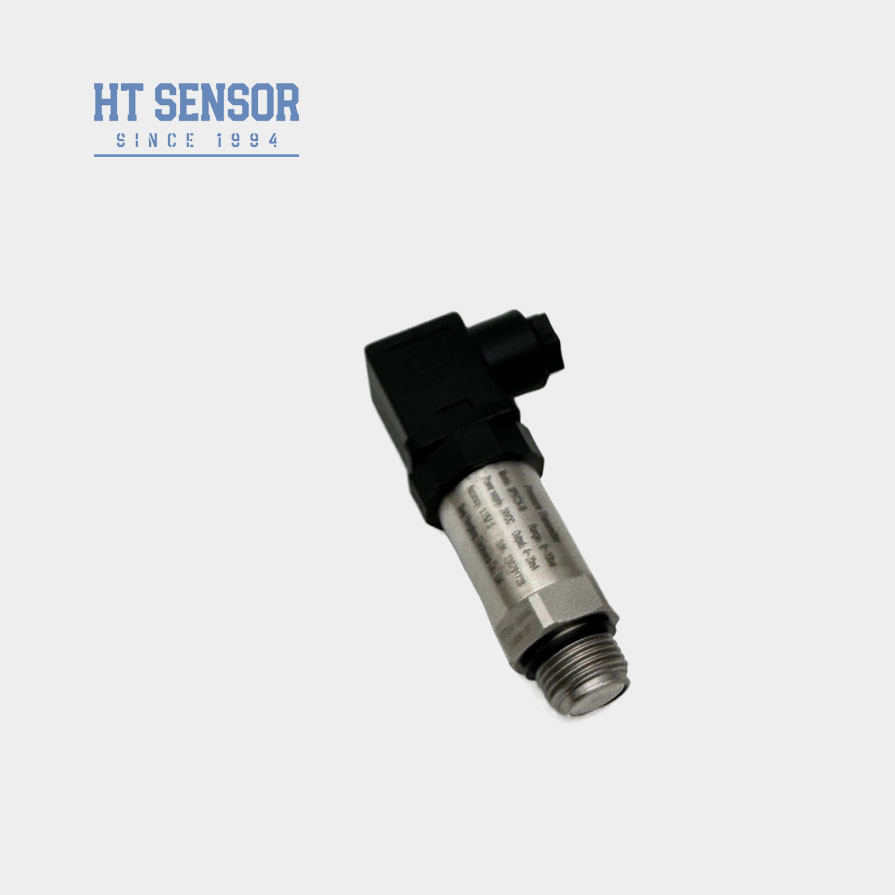

Przekaźnik ciśnienia BPHT24
Wprowadzenie czujnika ciśnienia diafragmy:
Przekaźnik ciśnienia diafragmy BPHT24 wykorzystuje strukturę płaskiej membrany.Płaska przewódnia czujnika zapobiega skażeniuMa charakterystykę małych rozmiarów, lekkiej wagi i dobrej stabilności długoterminowej i jest szeroko stosowany w przemyśle spożywczym, medycznym, zdrowotnym i wina.
Elastomer czujnika ciśnienia typu membrany spłukiwarkowej przyjmuje importowany materiał, technologię izolacji membrany, głowicę badawczą bez otworu ciśnienia, zintegrowaną konstrukcję,w procesie pomiarowym nie występuje zablokowanie lepkiego medium.
Cechy produktuz czujnikiem ciśnienia diafragmy:
1. Różne opcje interfejsu ciśnienia
2. Zaprojektowane do zastosowań higienicznych w celu zapobiegania średnim skalowaniom
3Wysoka precyzja z całkowicie nierdzewną strukturą
4Łatwe do czyszczenia.
Wnioskiz czujnikiem ciśnienia diafragmy:
1- nadaje się do pomiaru gazów i płynów nieżrących z 316L.
2Idealny do ochrony środowiska i przemysłu chemicznego.
3Używane w przemyśle morskim i lotniczym.
4. Doskonale nadaje się do zastosowań w przemyśle medycznym, biofarmaceutycznym i higienicznym żywności.
| Parametry wydajnościz czujnikiem ciśnienia diafragmy |
| Zakres pomiaru |
0~35Kpa...~20MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza |
0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex db IIC T6 Gb |
| Ocena ochrony |
IP65 |
| Pieczęć O-Ring |
Kauczuk fluorowy |
| Waga |
~ 0,15 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protokół komunikacji RS485 |
3.6 ~ 30V / akumulator |
4 przewody |
| Przewodnik w zakresie zamówieniaz czujnikiem ciśnienia diafragmy |
| BPHT24 |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IX |
Wyświetlacz nadajnika ciśnienia |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| T |
Przekaźnik ciśnienia odporny na wysoką temperaturę |
|
|
| |
Zakres pomiaru |
0~35Kpa...~20MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
