Przekaźnik ciśnienia różniczkowego klasy przemysłowej z kompaktowym i łatwym w montażu czujnikiem
Product Details
| modelka: | BP93420D-II | Zakres: | 0-10kpa~2MPa |
|---|---|---|---|
| Władza: | 5VDC 24VDC | Produkcja: | 0.5-4.5V 4-20mA I tak dalej |
| Materiał: | Stal nierdzewna | Nitka: | OEM mężczyzny i kobiety |
| Rodzaj ciśnienia: | Różnica ciśnień | Klasa ochrony: | IP65 |
| Środek testowy: | Powietrze, olej i woda | Złącze: | Wielki DIN lub OEM |
| Podkreślić |
Łatwy w montażu różnicowy nadajnik ciśnienia,Przekaźnik ciśnienia różnicowego klasy przemysłowej,Kompaktny nadajnik ciśnienia różnicowego |
||
Product Description

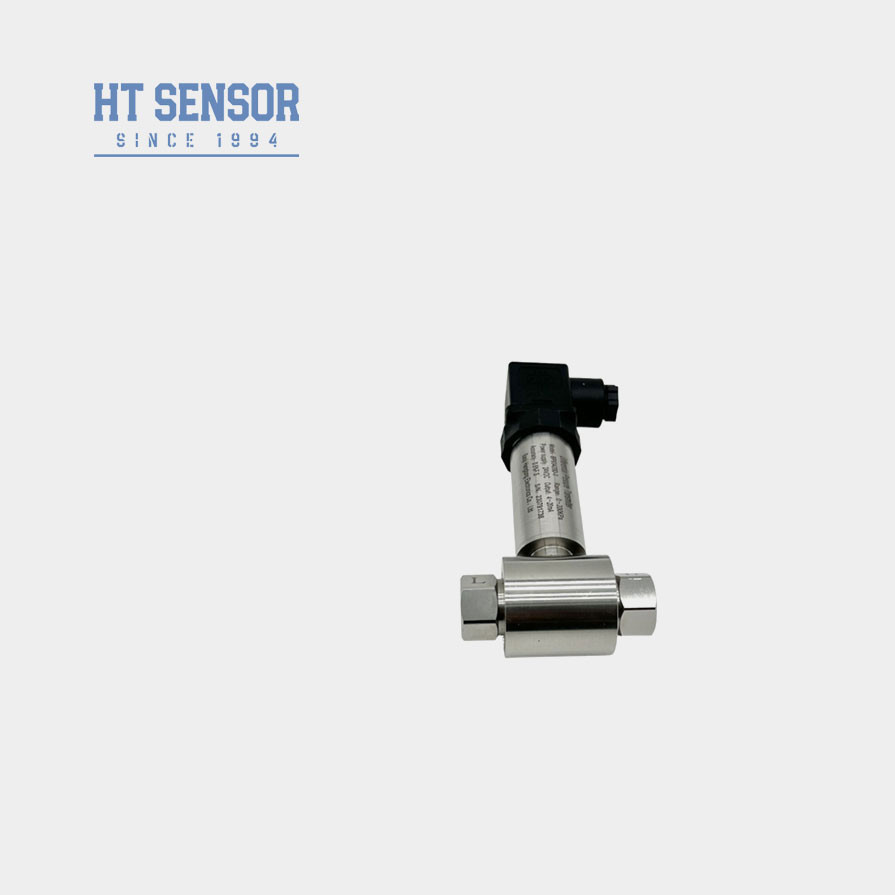

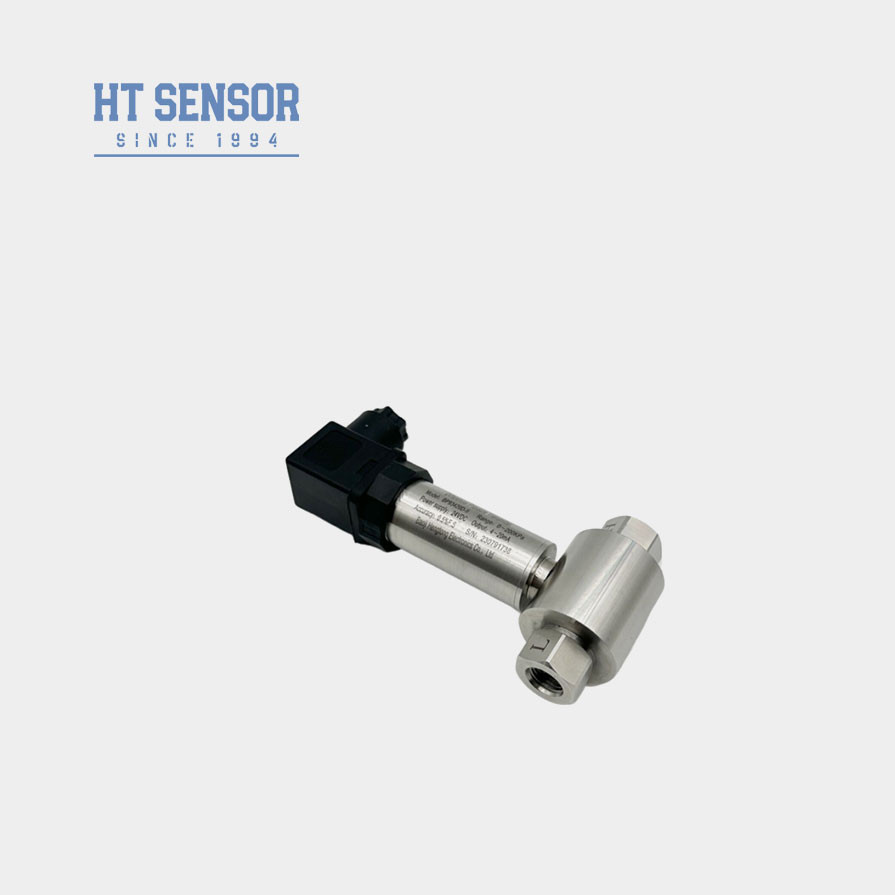

Przemysłowy przetwornik ciśnienia różnicowego z kompaktową i łatwą instalacją
BP93420DII DRóżnicowy PCiśnienie Przetwornik
Wprowadzenie przetwornika ciśnienia różnicowego:
Przetwornik ciśnienia różnicowego BP93420DII wykorzystuje dyfuzyjny krzemowy czujnik piezorezystancyjny. Mierzona jest i wyprowadzana różnica ciśnień gazu i cieczy, która może być wyświetlana. Nadaje się do pomiaru różnicy ciśnień różnych gazów i cieczy w rurociągach w przemyśle naftowym, chemicznym, energetycznym, hydrologicznym i innych.
Cechy produktu przetwornika ciśnienia różnicowego:
- Przetwornik przyjmuje konstrukcję ze stali nierdzewnej, zwartą konstrukcję i łatwą instalację.
- Po rygorystycznej kompensacji temperatury i selekcji starzeniowej, aby zapewnić stabilną i niezawodną wydajność.
- Interfejs elektryczny może być zewnętrzny lub bezpośrednie połączenie.
Zastosowania przetwornika ciśnienia różnicowego::
- 1. Nadaje się do pomiaru różnicy ciśnień różnych gazów lub cieczy w rurociągach w przemyśle naftowym, chemicznym, energetycznym, hydrologicznym i innych.
- 2. Stosowany w przemysłowej kontroli procesów.
- 3. Pomiar ciśnienia różnicowego w rurach i piecach.ers
| Parametry wydajności przetwornika ciśnienia różnicowego: | |
|---|---|
| Zakres pomiarowy | 0-10KPa……~2MPa |
| Typ ciśnienia | Ciśnienie różnicowe |
| Przeciążenie jednostronne | ≤3 razy większe niż zakres znamionowy |
| Ciśnienie statyczne | Wartość minimalna między 5-krotnością zakresu znamionowego lub 7 MPa |
| Dokładność @ 25℃ | ±0,25% (Typowe) ±0,5% (Maksymalne) |
| Powtarzalność | ±0,03% (Typ.) ±0,05%FS (Maks.) |
| Histereza | ±0,03% (Typ.) ±0,05%FS (Maks.) |
| Długoterminowa stabilność | ±0,5%F.S/Rok(≤200KPa) ±0,2%F.S/Rok(＞200KPa) |
| Dryft temperaturowy zera | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Dryft temperaturowy zakresu | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Temperatura kompensacji | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Temperatura pracy | -30℃~80℃ |
| Temperatura przechowywania | -40℃~100℃ |
| Wibracje | 10g,55Hz ～ 2kHz |
| Materiał obudowy | 304,316L |
| Materiał membrany | 316L |
| Rezystancja izolacji | 100MΩ 100VDC |
| Stopień ochrony przeciwwybuchowej | Bezpieczny iskrowo i przeciwwybuchowy |
| Stopień ochrony | IP65 |
| Waga | ~0,45kg |
| Sygnał wyjściowy | Napięcie zasilania | Typ wyjścia |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 przewody |
| 0～10/20mA |
3 przewody |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Wskazówki dotyczące zamawiania przetwornika ciśnienia różnicowego: |
1. Przy wyborze produktu należy upewnić się, że medium testowe jest kompatybilne z częściami kontaktowymi (stal nierdzewna) produktu.
2. Aby zapewnić niezawodne działanie, zaleca się zainstalowanie trójdrożnego kolektora między punktem pomiaru a przetwornikiem, aby zapewnić powolne i równomierne ciśnienie w komorach ciśnienia dodatniego i ujemnego przetwornika.
3. Podczas instalacji interfejs ciśnieniowy na obu końcach powinien być umieszczony poziomo, aby zmniejszyć wpływ pozycji instalacji na produkt.
4. W przypadku silnych wibracji, natychmiastowego uderzenia, silnych zakłóceń elektromagnetycznych lub zakłóceń częstotliwości radiowej i innych specjalnych wymagań, prosimy o poinformowanie nas i wskazanie w zamówieniu.
| Przewodnik po zamówieniach przetwornika ciśnienia różnicowego: | ||||||||
| BP93420XX | Przetwornik ciśnienia | |||||||
| Kod | Budowa zewnętrzna | |||||||
| DII | Przetwornik ciśnienia różnicowego | |||||||
| Zakres pomiarowy | 0-10KPa……~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Inne | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Kod | Przyłącze ciśnieniowe | |||||||
| J1 | M20×1.5 Męskie | |||||||
| J2 | G1/2 Męskie | |||||||
| J3 | G1/4 Męskie | |||||||
| J4 | 1/2 NPT Męskie | |||||||
| J5 | Inne | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście kabla uszczelnionego | |||||||
| B4 | Inne | |||||||
| Kod | Typ ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
