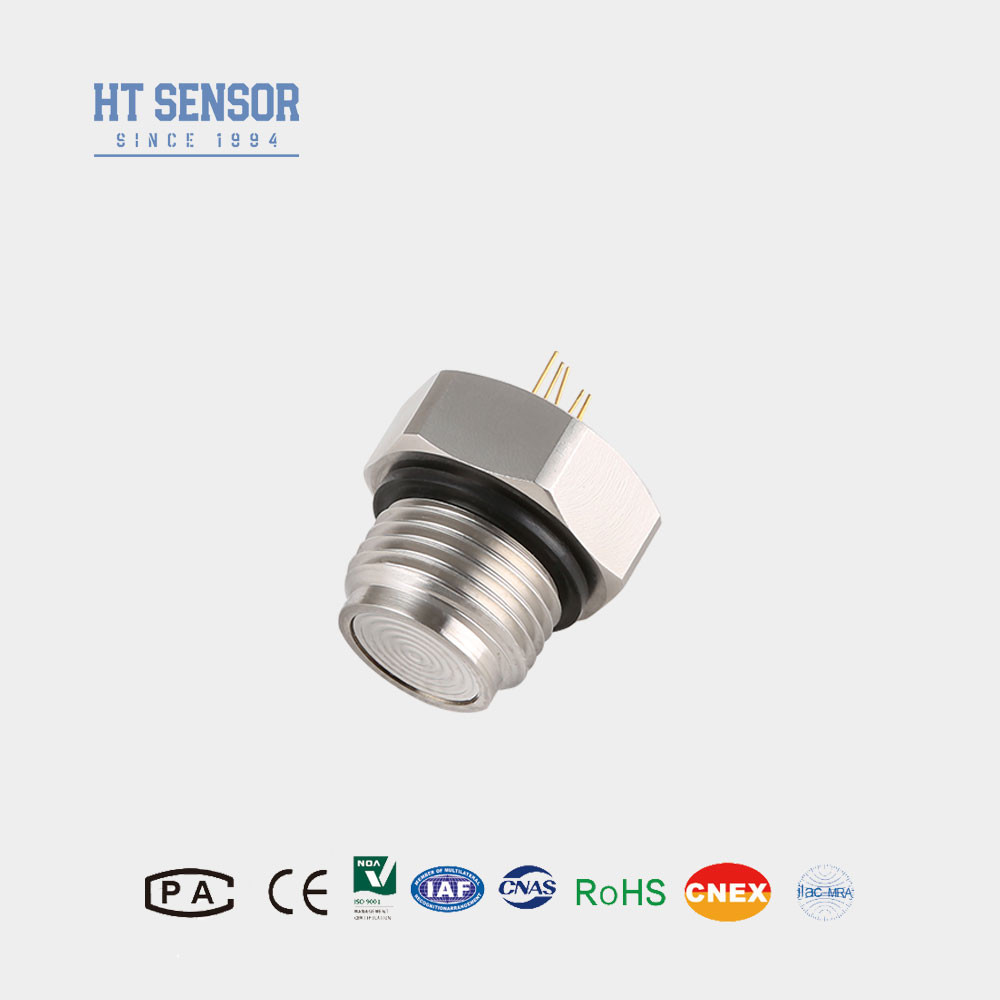

316L Stal nierdzewna Kompatybilność Diafragma Silikonowy czujnik ciśnienia

316L Stainless Steel Compatibility Flush Diaphragm Silicon Pressure Sensor
316L Stainless Steel Compatibility Flush Diaphragm Silicon Pressure Sensor
316L Stainless Steel Compatibility Flush Diaphragm Silicon Pressure Sensor 316L Stainless Steel Compatibility Flush Diaphragm Silicon Pressure Sensor
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: ISO9001
Numer modelu: HT24
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk/miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT24 Nitka: G1/2 M20*1.5
Typ okablowania: Czteroprzewodowe lub pozłacane szpilki Kovar Środek pomiarowy: Gaz i ciecz
Zakres: 0-10 kpa ~ 20 mpa Władza: 1,5 mA
Pakiet transportowy: Karton Znak towarowy: HENGTONG
Pochodzenie: Baoji, Chiny Rodzaj: Piezorezystancyjny czujnik ciśnienia spłukiwania
Do: Przetwornik ciśnienia spłukiwania rozproszonego silikonu Typ sygnału wyjściowego: Typ analogowy
Materiał: Stal nierdzewna 316L Dostosowanie: OEM
Podkreślić:

316L czujnik ciśnienia z krzemu ze stali nierdzewnej

,

Kompatybilność czujnik ciśnienia krzemu

,

Czujnik ciśnienia krzemowego z płynem przewodu

opis produktu

316L Stal nierdzewna Kompatybilność Diafragma Silikonowy czujnik ciśnienia

HT24 Silkonowy czujnik ciśnienia piezoresystywnego

Wprowadzenie czujnika ciśnienia krzemowego z przepływem przewodu:



HT24 to czujnik ciśnienia diafragmy z wysoko stabilnym, rozproszonym układem krzemowym, który nie wchodzi w bezpośredni kontakt z medium pomiarowym.Ciśnienie jest przenoszone na czuły chip poprzez błonę otworu ze stali nierdzewnej i uszczelnienie oleju silikonowego. Produkt ten jest płaską strukturą przewodu z nicią, G1/2 M20* 1.5 1/2NPT jest najczęściej stosowaną nicią. Łatwe w czyszczeniu, wysoka niezawodność. Nadaje się do żywności, zdrowia i innych gałęzi przemysłu.


Cechy produktuz czujnikiem ciśnienia krzemowego z diafragmą spłukiwalną:

  • Wykorzystując zaawansowaną technologię i obudowę ze stali nierdzewnej 316L,Materiały takie jak tytan i Hastelloy do przepony.
  • Wykorzystanie obwodów grubofilmowych do kompensacji temperatury i punktu zerowego korekta.
  • wyjątkowa niezawodność, powtarzalność i stabilność.
  • Wypłucz strukturę przepony, dzięki czemu będzie łatwo ją oczyścić.
Wnioskiz czujnikiem ciśnienia krzemowego z diafragmą spłukiwalną:
  • Odpowiednie do pomiaru ciśnienia gazu i cieczy nieżrącego z 316Lzgodność ze stali nierdzewnej.
  • Przemysł spożywczy.
  • Kontrola procesów przemysłowych.
  • Przemysł farmaceutyczny.
Wydajność elektrycznaz czujnikiem ciśnienia krzemowego z diafragmą spłukiwalną:
  • Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
  • Impedancja wejściowa: 2,5KΩ~6KΩ
  • Impedancja wyjściowa: 2,5KΩ~6KΩ

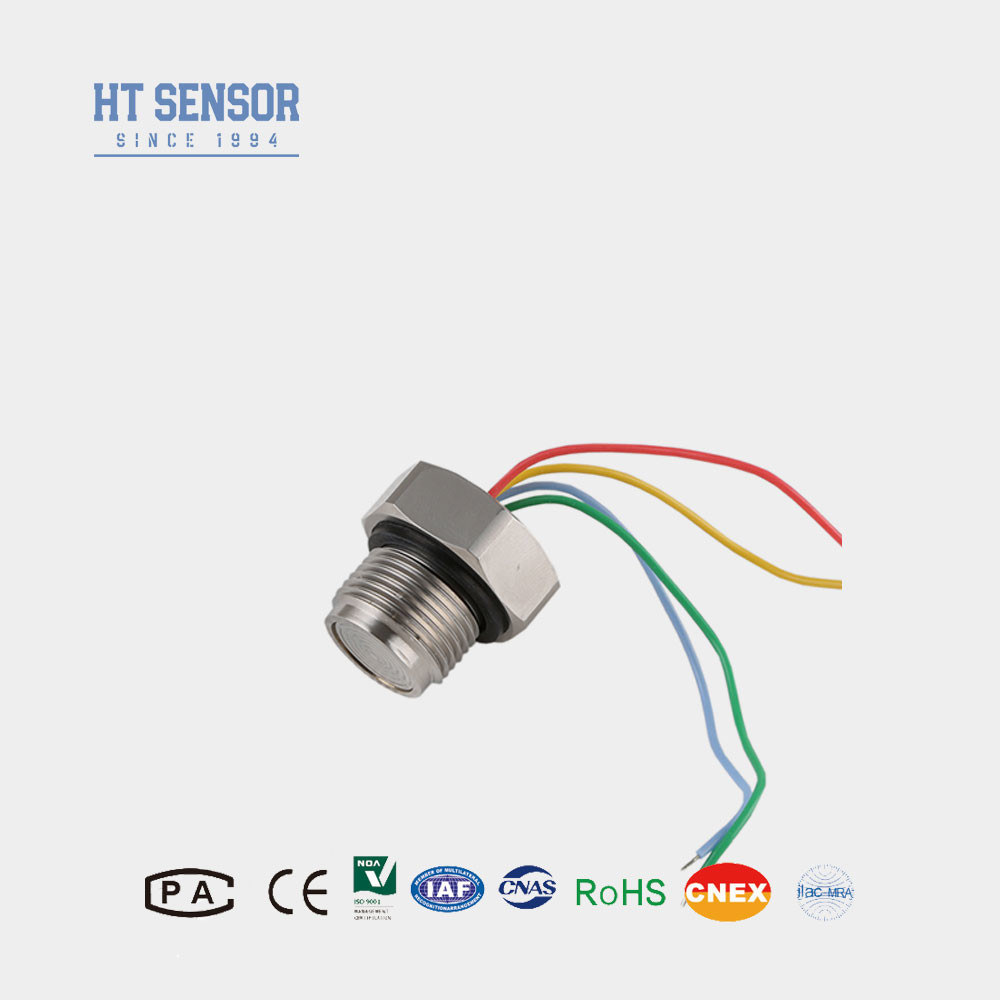

  • Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
Parametry wydajnościz czujnikiem ciśnienia krzemowego z diafragmą spłukiwalną:
Zakres pomiaru Rozmiar (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
  Rodzaj Maksymalnie Jednostka
Nieliniowość   ± 0.15 ± 0.3 % F.S.
Powtarzalność  0.05 0.1 % F.S.
Hysteresa    0.05 0.1 % F.S.
Zerowy wynik offsetowy   0± 1 0±2 mV
Produkcja na pełną skalę   ≤ 20KPa 50±10 50±30 mV
≥ 35 kPa 100±10 100±30 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2%  F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 55 g
Parametry są badane w następujących warunkach: 1,5 mA @ 25°C
   316L Stal nierdzewna Kompatybilność Diafragma Silikonowy czujnik ciśnienia 0316L Stal nierdzewna Kompatybilność Diafragma Silikonowy czujnik ciśnienia 1
Projekt budowy
Wymiar

Ht24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Chip








Połączenie elektryczne i rekompensata
Ht24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Chip




Przykłady wyboru
Ht24 Flush Diaphragm Pressure Sensor with a Highly Stable Diffused Silicon Chip
Wskazówki dotyczące zamawiania
  • 1Podczas montażu należy zwrócić uwagę na koordynację pomiędzy rozmiarem rdzenia a obudową nadajnika w celu osiągnięcia wymaganej szczelności.
  • 2W procesie montażu powłoki, aby zapewnić pionowe wyrównanie i jednolite ciśnienie, aby uniknąć utknęła lub uszkodzenia płyty kompensacyjnej.
  • 3Jeżeli materiał badany nie jest kompatybilny z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
  • 4. Unikać naciśnięcia przepukliny czujnika ręką lub ostrymi przedmiotami, aby nie uszkodzić rdzenia z powodu deformacji lub przebicia przepukliny.
  • 5. Utrzymać ciśnienie miernika ciśnienia w otwartym jamie do atmosfery, zapobiegać wodzie, parze lub korozyjnym środkom do komory rdzenia miernika ciśnienia ujemnego.6Jeśli istnieje jakaś szpilka zmiana, proszę zgodnie z etykietą na rzeczywistym przewodniku do odniesienia.
