BPHT24 Przesyłacz czujnika ciśnienia przepływowego przepływowego do zastosowań higienicznych czujnik poziomu
Product Details
| Nr modelu: | BPHT24 | Zakres: | 0-10kpa~035mpa |
|---|---|---|---|
| Moc: | 24vdc | Wyjście: | 4-20mA itd. |
| Łączyć: | M20*1,5 G1/2 lub 1/2NPT | Typ: | Przepłucz czujnik ciśnienia membrany |
| Medium pomiarowe: | płyn, klej do napojów i tak dalej | Ocena dokładności: | 0,25% pełnej skali 0,5% pełnej skali |
| Tworzywo: | Stal nierdzewna | Personalizacja: | OEM |
| Podkreślić |
flush diaphragm pressure sensor transmitter,hygienic pressure sensor transmitter,BPHT24 flush diaphragm sensor |
||
Product Description

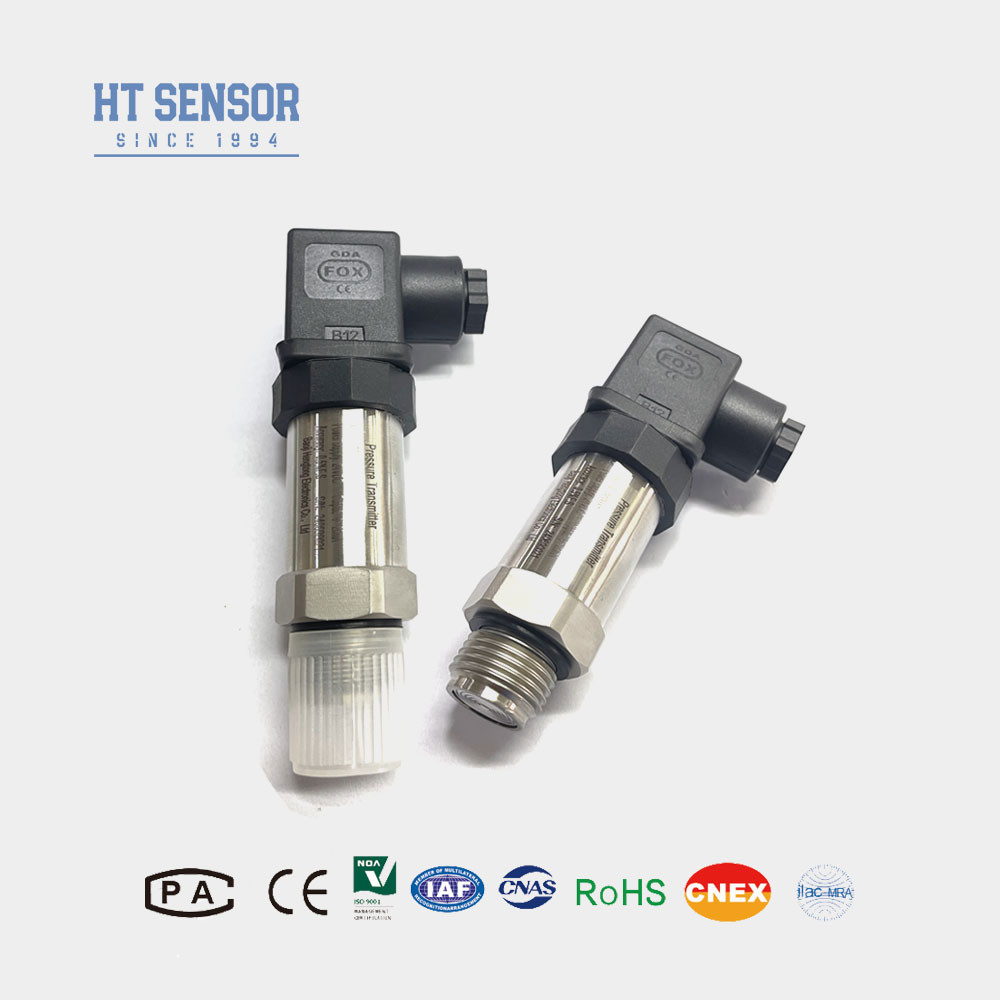

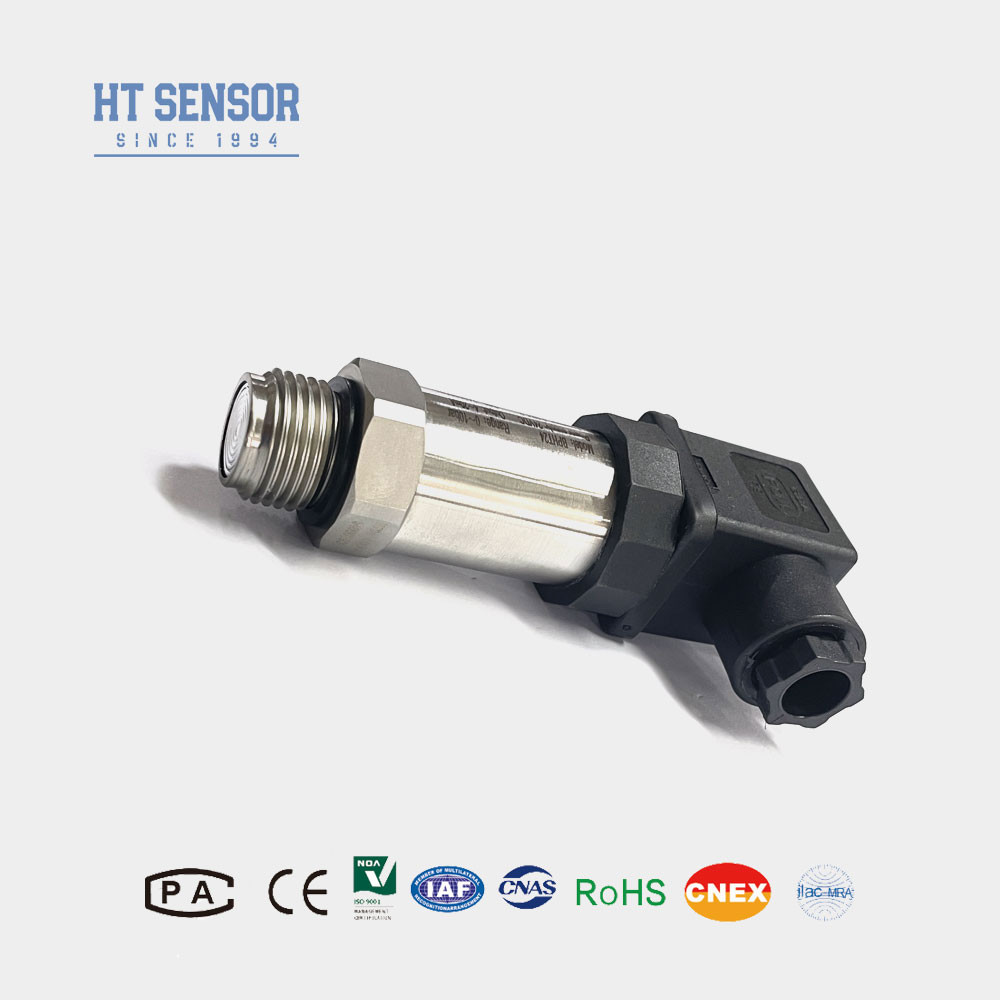

Czujnik ciśnienia z membraną płaską BPHT24 do zastosowań higienicznych
BPHT24 Czujnik ciśnienia z membraną płaską
Wprowadzenie do przetwornika ciśnienia z membraną płaską:
Przetwornik ciśnienia z membraną płaską BPHT24 Zasada pomiaru i cechy wydajności: Przetwornik ciśnienia z membraną płaską składa się z tensometru i przedniej części z krzemu dyfuzyjnego. Końcówka pomiarowa z tensometrem i płaską membraną przyjmuje specjalnie obrobioną, mocną membranę płaską. Twarde cząstki w mierzonym medium nie uszkodzą izolowanej membrany płaskiej. Ma zwartą konstrukcję, odporność na korozję, odporność na wibracje, odporność na uderzenia cząstek i szeroki zakres kompensacji temperatury.
Cechy produktuprzetwornika ciśnienia z membraną płaską:
1. Różne opcje interfejsu ciśnieniowego.
2. Zaprojektowany do zastosowań higienicznych, aby zapobiec osadzaniu się medium.
3. Wysoka dokładność z całkowicie nierdzewną konstrukcją.
4. Łatwy do czyszczenia.
Zastosowaniaprzetwornika ciśnienia z membraną płaską:
1. Nadaje się do pomiaru niekorozyjnych gazów i cieczy z 316L.
2. Idealny dla przemysłu ochrony środowiska i chemicznego.
3. Stosowany w przemyśle morskim i lotniczym.
4. Dobrze nadaje się do stosowania w przemyśle medycznym, biofarmaceutycznym i higieny żywności.
| Parametry wydajności przetwornika ciśnienia z membraną płaską | |
| Zakres pomiarowy | 0~35Kpa…~20MPa |
| Typ ciśnienia | Ciśnienie manometryczne, ciśnienie bezwzględne, ciśnienie hermetyczne |
| Przeciążenie | ≤ 1,5 razy większe od zakresu znamionowego |
| Dokładność @ 25ºC | ±0,25% (typowo) ±0,5% (maksymalnie) |
| Powtarzalność i histereza | 0,02%F.S(Typ.) 0,05%F.S(Maks.) |
| Długoterminowa stabilność | ±0,1%F.S/Rok(Typ.) ±0,2%F.S/Rok(Maks.) |
| Dryft temperatury punktu zerowego | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Dryft temperatury pełnej skali | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Pasmo przenoszenia | 2,4 kHz |
| Kompensacja temperatury | 0-70ºC(≤10mpa, konfigurowalna) |
| Temperatura pracy | -20ºC~80ºC |
| Temperatura przechowywania | -40ºC~120ºC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiał obudowy | 304,316L |
| Materiał membrany | 316L |
| Rezystancja izolacji | 100MΩ 100VDC |
| Stopień ochrony | IP65 |
| Waga | ~0,25 kg |
| Sygnał wyjściowy | Napięcie zasilania | Typ wyjścia |
| 4~20mA | 12~30VDC | 2/3/4 przewody |
| 0~10/20mA | 3 przewody |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| Protokół komunikacyjny RS485 | 3,6~30V / Bateria | 4 przewody |
| Przewodnik zamawiania przetwornika ciśnienia z membraną płaską | ||||||||
| BPHT24 | Przetwornik ciśnienia | |||||||
| Kod | Budowa zewnętrzna | |||||||
| IX | Wyświetlacz przetwornika ciśnienia | IIC/III | Przemysłowy ogólny/ Wyświetlacz przetwornika ciśnienia | |||||
| T | Przetwornik ciśnienia odporny na wysokie temperatury | |||||||
| Zakres pomiarowy | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Inne | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Przyłącze ciśnieniowe | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Inne | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście kablowe uszczelnione | |||||||
| B4 | Obudowa przemysłowa 2088 | |||||||
| B5 | Obudowa przemysłowa 2088 z wyświetlaczem | |||||||
| B6 | Inne | |||||||
| Kod | Typ ciśnienia | |||||||
| G | Ciśnienie manometryczne | |||||||
| A | Ciśnienie bezwzględne | |||||||
| S | Ciśnienie odniesienia hermetyczne | |||||||
FAQ:
P1:Czy jesteś firmą produkcyjną?
A1:Jesteśmy producentem z ponad 29-letnim doświadczeniem.
P2:Produkt dostosowany do potrzeb klienta
A2:Świadczymy usługi OEM i Custom-Design.
P3:Gwarancja jakości
A3:Nasze produkty objęte są ograniczoną gwarancją od 12 do 18 miesięcy od daty wysyłki do pierwotnego nabywcy. Hengtong wymieni lub naprawi wadliwe produkty bezpłatnie. Niniejsza gwarancja nie ma zastosowania do żadnych jednostek, które zostały zmodyfikowane, niewłaściwie użyte lub zaniedbane.
P4:Wysyłka i pakowanie
A4:Produkty są zazwyczaj wysyłane przez międzynarodowy Express, w tym UPS, FedEx, DHL i INT za fracht z góry, można również użyć konta wysyłkowego do odbioru, standardowe opakowanie eksportowe, w tym certyfikat kontroli.
P5:Skontaktuj się z nami
A5:Mamy aktywny i doświadczony zespół sprzedaży, który służy pomocą w kwestiach technicznych i biznesowych. Po prostu zostaw nam wiadomość lub kliknij Usługę online.
