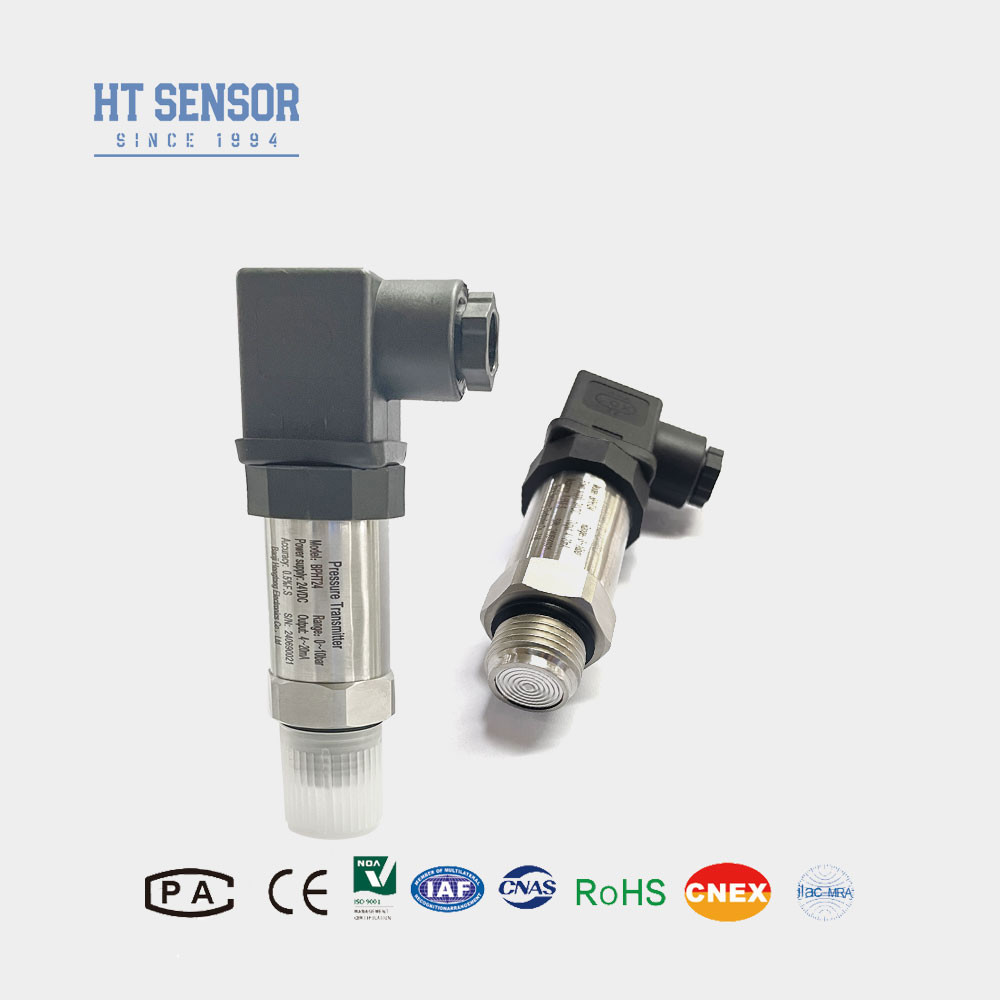

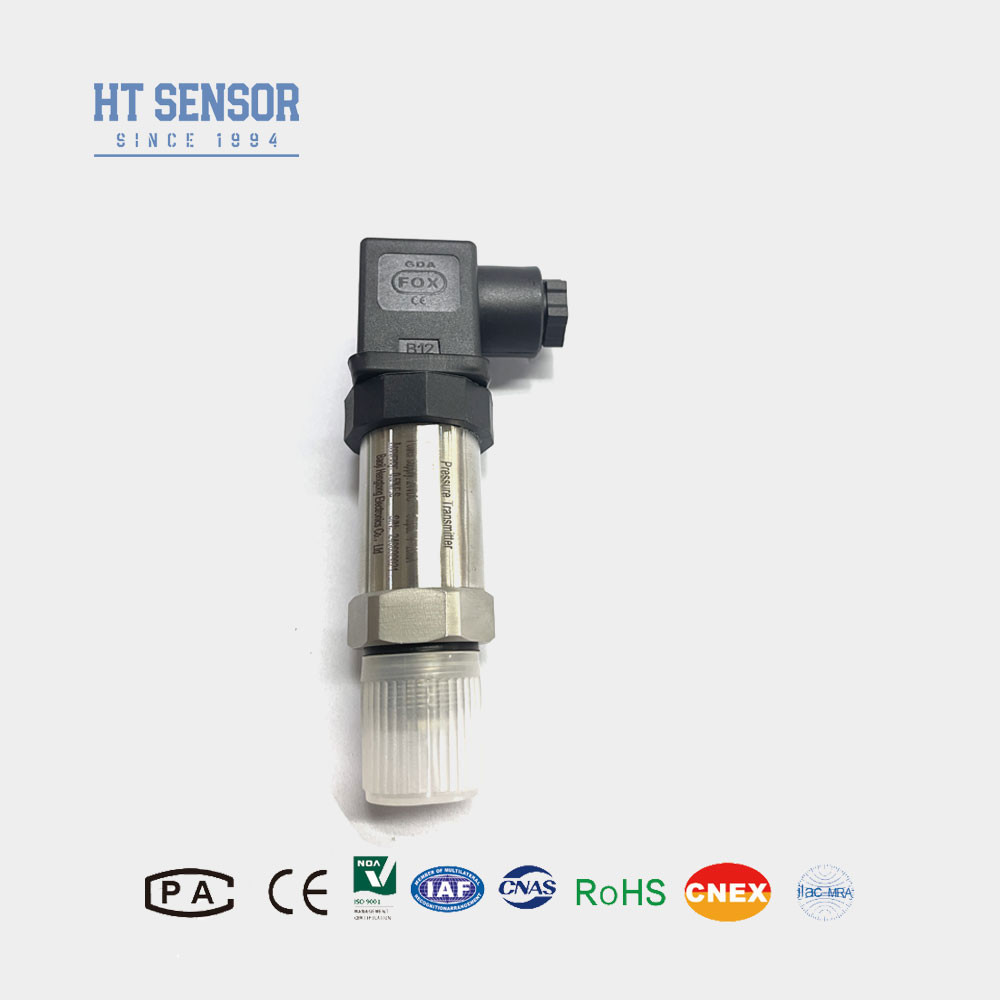

BPHT24 Top Flush Diaphragm Pressure Sensor dla przemysłowych i komercyjnych zastosowań
Szczegóły produktu
| Model nr.: | BPHT24 | Zakres: | 0-10kpa~35Mpa |
|---|---|---|---|
| Władza: | 12-32VDC (24VDC) | Produkcja: | 4-20mA itd. |
| Łączyć: | M20*1,5 G1/2 | Rodzaj: | Przepłucz czujnik ciśnienia membrany |
| Środek pomiarowy: | płynny klej do napojów i tak dalej | Stopień dokładności: | 0,5% FS |
| Materiał: | Stal nierdzewna | Dostosowanie: | OEM |
| Podkreślić |
industrial flush diaphragm pressure sensor,commercial flush diaphragm pressure transmitter,top flush diaphragm pressure sensor |
||
Opis produktu
BPHT24 - czujnik ciśnienia przestrzennego do zastosowań przemysłowych i handlowych
BPHT24Czujnik ciśnienia błony otwórnej
Wprowadzenie czujnika ciśnienia z przepływem przewodu:
Przekaźnik ciśnienia z przepływem diafragmy BPHT24 Główna technologia i niezawodność:Typ przodu z rozproszonego krzemu przyjmuje importowany system rdzenia z rozproszonego krzemu i wykorzystuje technologię tuningu i cyfrowej kompensacjiZapewnia to niezawodną wydajność produktu i stabilną wydajność czujnika.
Cechy produktuz czujnikiem ciśnienia diafragmy:
1Różne opcje interfejsu ciśnienia.
2Zaprojektowany do zastosowań higienicznych, aby zapobiec średnim skalowaniom.
3Wysoka precyzja z całkowicie stalową strukturą.
4Łatwe do czyszczenia.
| Parametry wydajnościo pojemności nieprzekraczającej 10 W, | |
| Zakres pomiaru | 0~10Kpa...~20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Ocena ochrony | IP65 |
| Waga | ~ 0,25 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Wskazówki dotyczące zamawiania |
- Przy wyborze produktu upewnij się, że mierzone medium jest zgodne z wilgotnymi częściami produktu.
- Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają standardowego wyświetlacza cyfrowego.
- W przypadku zamówienia nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika powinno wynosić co najmniej 20 VDC.
- Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są prawidłowo uziemione.
- Produkt nie zawiera domyślnie podłączonego kabla.dostępne są trzy opcje materiałów - polyetylen jest domyślnym materiałem stosowanym, jeśli nie podano szczegółowych instrukcjiJeżeli potrzebny jest inny materiał kablowy, proszę wskazać go w formularzu zamówienia.
- W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowy uderzenie lub silne zakłócenia elektromagnetyczne/radiofrekwencyjne, prosimy o poinformowanie nas i podanie tych szczegółów w zamówieniu.
| Przewodnik w zakresie zamówieniaz czujnikiem ciśnienia diafragmy | ||||||||
| BPHT24 | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IX | Wyświetlacz nadajnika ciśnienia | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| T | Przekaźnik ciśnienia odporny na wysoką temperaturę | |||||||
| Zakres pomiaru | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
