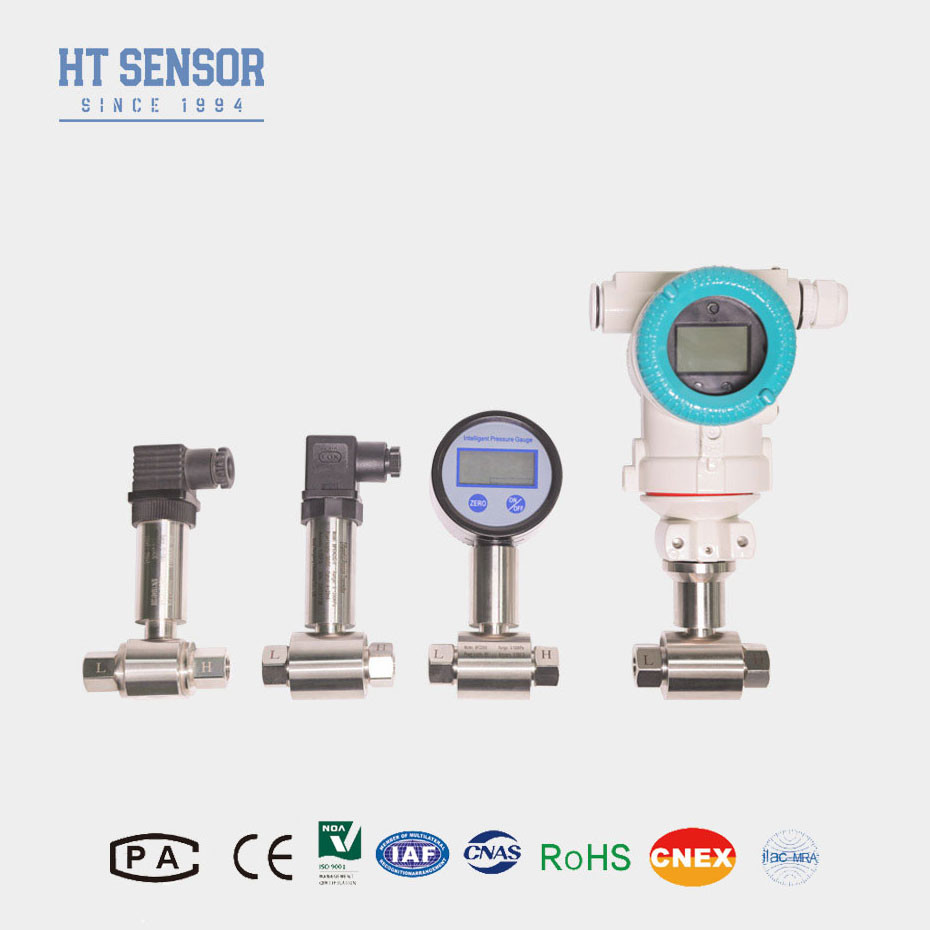

BP93420DIII WIELKOŚĆ PRZYCZENIA DIFERENCJAŁOWALNEGO SENSORU PRZYCZENIA PŁYWNOŚĆ PRZYCZENIA
Product Details
| Model nr.: | BP93420D-III | Zindywidualizowane: | Zindywidualizowane |
|---|---|---|---|
| Rodzaj ciśnienia: | Różnica ciśnień | Pakiet transportowy: | Standardowe opakowanie eksportowe z kartonem |
| Specyfikacja: | 10kpa~2Mpa | Kod Hs: | 9026201090 |
| Rodzaj: | Przekaźnik różnicy ciśnień | Środek pomiarowy: | gaz lub ciecz |
| Stopień dokładności: | 00,25%, 0,5%,00,3% | Zakres ciśnienia: | 0-10kpa...~2MPa |
| Próbki: | <i>US$ 80/Piece 1 Piece(Min.Order) |</i> <b>80 USD/szt. 1 sztuka (min. zamówienie) |</b> <i>Request | ||
| Podkreślić |
liquid differential pressure sensor,BP93420DIII pressure transmitter,differential pressure transmitter with warranty |
||
Product Description
BP93420DIII WYPRZEDNIK PRZYCZENIA PŁYNNEGO DYFERENCJONALNEGO

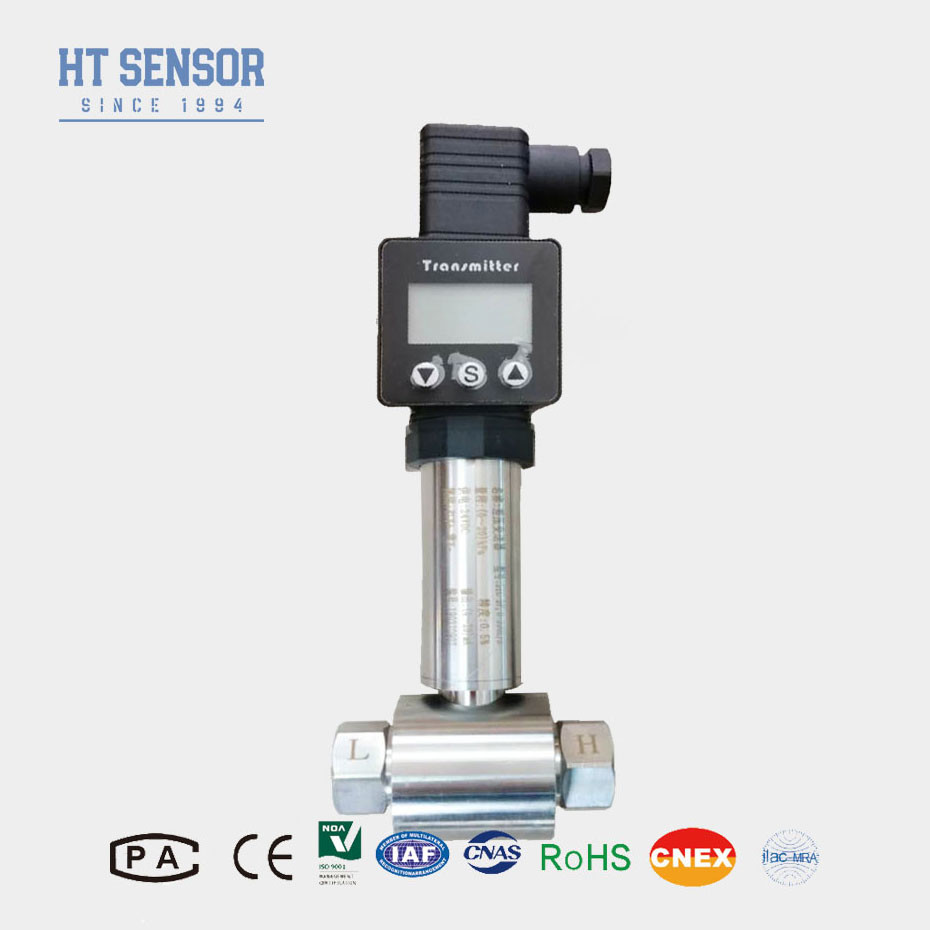

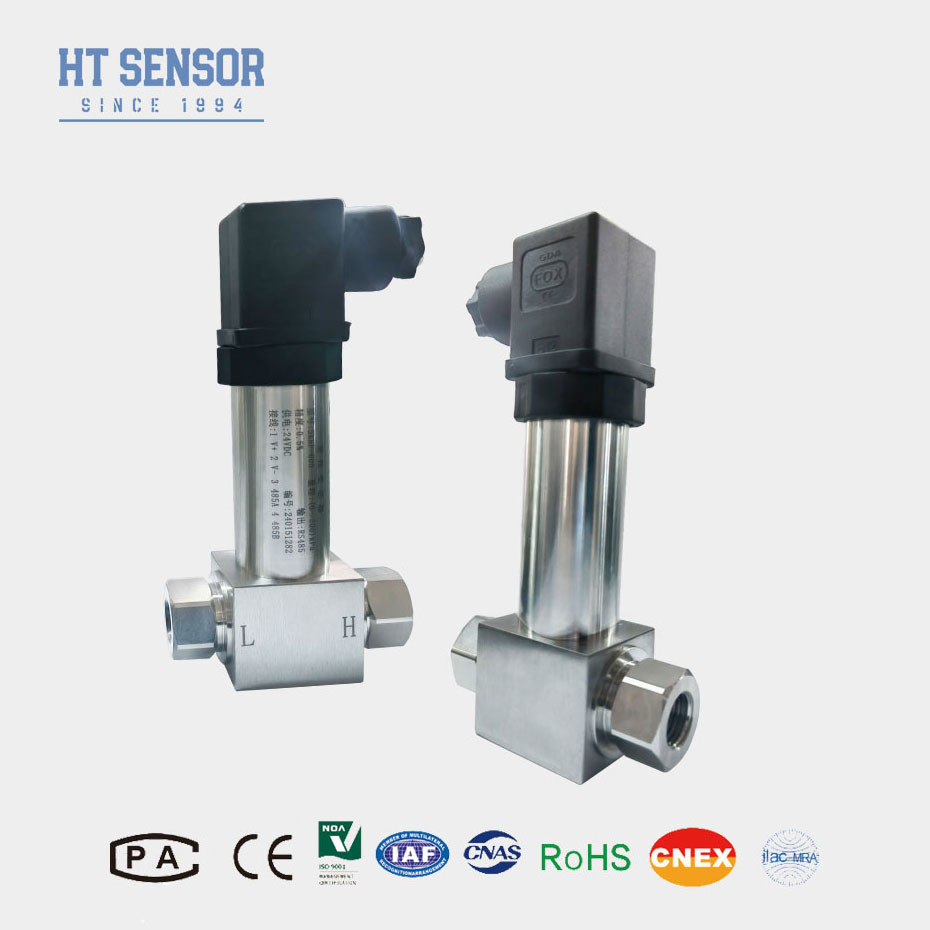

Przekaźnik ciśnienia różnicowego BP93420DIII
Wprowadzenie nadajnika ciśnienia różnicowego:
Przekaźnik ciśnienia różniczkowego BP93420DIII wykorzystuje piezorezystywny czujnik difusowego krzemu.W przypadku gdy ciśnienie różniczkowe środka pomiarowego wpływa na diafragmy faliste na obu końcach czujnika, sygnał wyjściowy z mostu Wheatstone na układzie czujnika wykazuje dobry stosunek liniowy z ciśnieniem różniczkowym, co umożliwia dokładne pomiary ciśnienia różniczkowego.Jest odpowiedni do pomiarów różnicowego ciśnienia gazu i cieczy w takich gazowych i ropopochodnych gazach., chemiczne, energetyczne i hydrologiczne dla zastosowań rurociągowych.
Cechy produktu:
1Przekaźnik posiada konstrukcję ze stali nierdzewnej, co czyni go kompaktowym.i łatwe w instalacji
2Wykonuje ścisłą rekompensatę temperatury i przesiewanie starzenia, zapewniając stabilne i niezawodne działania
3Interfejs elektryczny można wybrać jako opcję podłączenia lub bezpośredniego okablowania.
Wnioski:
1. Nadaje się do pomiaru ciśnienia różnicowego różnych gazów lub płynów w rurociągach takich przemysłów jak ropa naftowa, chemikalia, energia i hydrologia.
2. stosowane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemika, metalurgia, wytwarzanie energii i hydrologia
3Pomiar ciśnienia w rurociągach i komorach piecowych
| Parametry wydajności | |
| Zakres pomiaru | 0-10KPa...~2MPa |
| Rodzaj ciśnienia | Ciśnienie różnicowe |
| Jednostronne przeciążenie | ≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne | Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Temperatura pracy | -30oC~80oC |
| Temperatura przechowywania | -40oC-100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Bezpieczne i wybuchoodporne |
| Ocena ochrony | IP65 |
| Waga | ~ 0,45 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0.5~4.5V | 5VDC |
| Wskazówki do zamawiania: |
2W celu zapewnienia niezawodnej pracy zaleca się zainstalowanie trójzaworkowego zbiornika pomiędzy punktem pomiarowym a nadajnikiem,zapewnienie powolnego i równomiernego nacisku na komory ciśnienia dodatniego i ujemnego nadajnika.
3Podczas montażu zaleca się poziomość interfejsów ciśnieniowych na obu końcach, aby zminimalizować wpływ miejsca montażu na produkt.
4W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowych,Proszę poinformować naszą firmę i określić te wymagania w zamówieniu

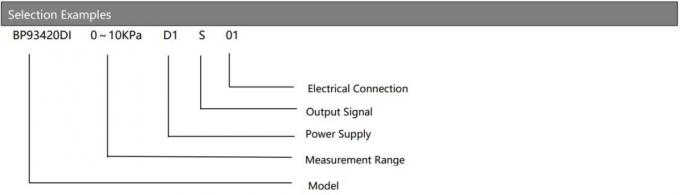

| Przewodnik zamówienia: | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| DII | Przekaźnik ciśnienia różnicowego | |||||||
| Zakres pomiaru | 0-10KPa...~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

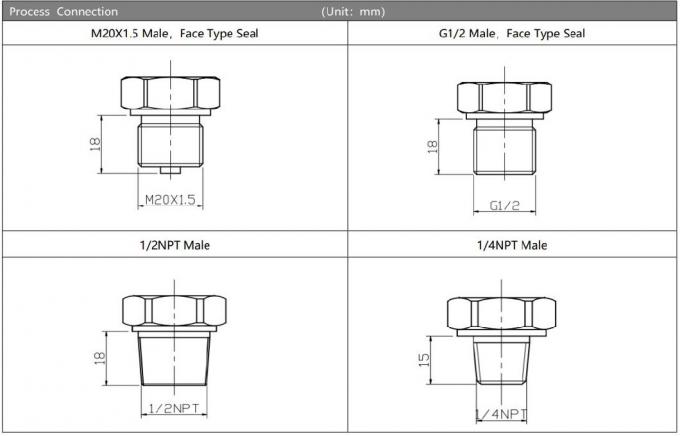

| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1,5 Mężczyzna | |||||||
| J2 | G1/2 Mężczyzna | |||||||
| J3 | G1/4 Mężczyzna | |||||||
| J4 | 1/2 NPT Mężczyzna | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
| spółka |
