BP93420-IC czujnik nadajnika ciśnienia wysokiej temperatury z czujnikiem urządzenia rozpraszającego ciepło
Product Details
| Model nr.: | BP93420-IC | Zakres ciśnienia: | -100KPA-0-10kpa-40Mpa |
|---|---|---|---|
| Produkcja: | 0,5-4,5 V DC/4-20 mA/0-5 V DC itd. | Władza: | 12-36 V prądu stałego (24 V prądu stałego) |
| Rodzaj ciśnienia: | Ciśnienie pomiarowe, ciśnienie bezwzględne, ciśnienie zamknięte | Rodzaj konstrukcji: | przetwornik ciśnienia wypełniony olejem |
| Środek pomiarowy: | Ciecz i Gaz | Stopień dokładności: | 0,5% |
| Czujnik: | Czujnik ze stali nierdzewnej | Dostosowanie: | OEM i ODM |
| Podkreślić |
high temperature pressure transmitter sensor,pressure sensor with heat dissipation,BP93420-IC pressure transmitter sensor |
||
Product Description

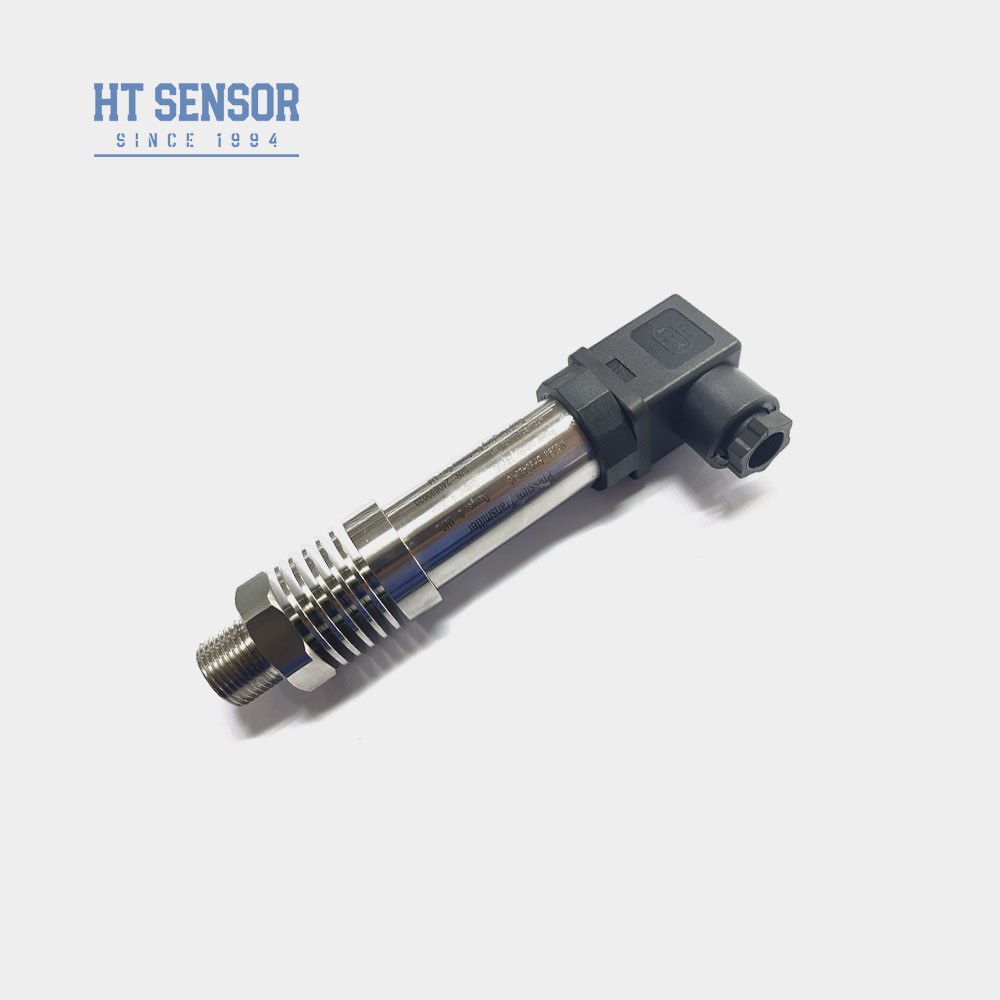

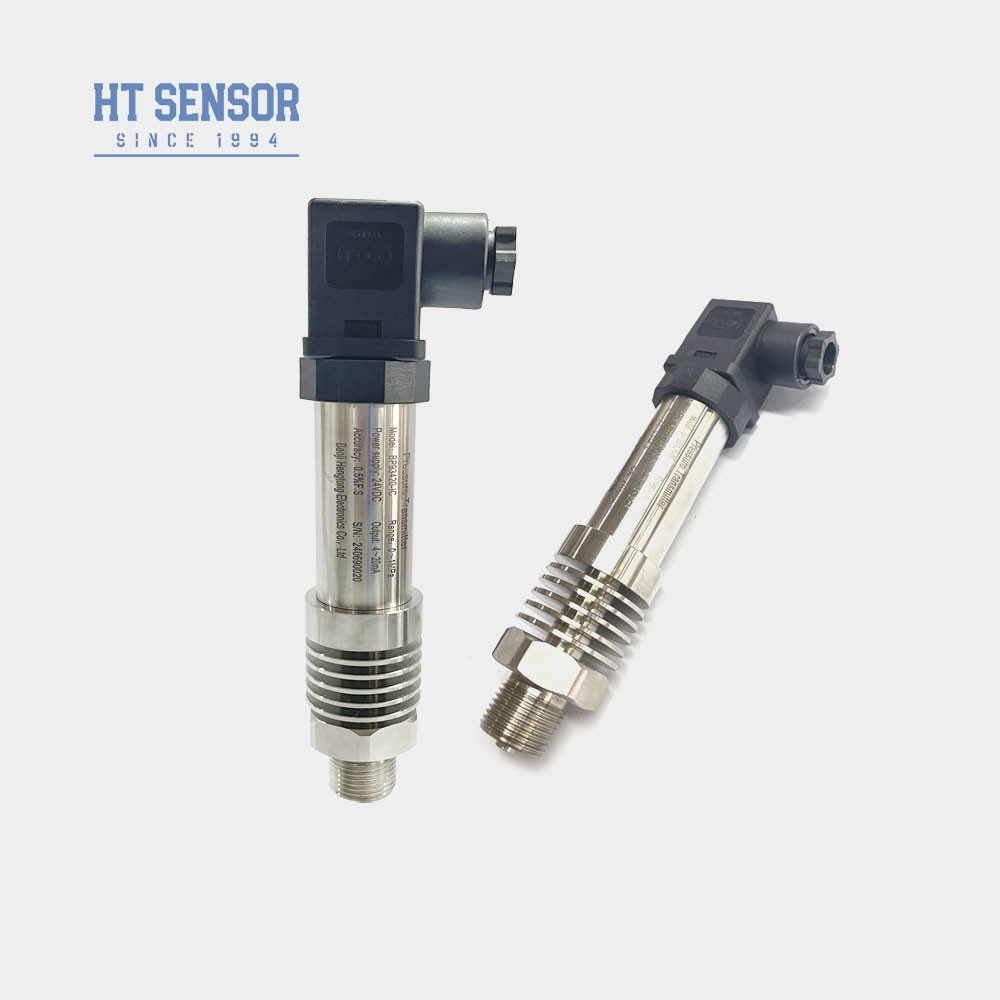

Czujnik wysokotemperaturowego nadajnika ciśnienia BP93420-IC z urządzeniem rozpraszającym ciepło
Czujnik nadajnika ciśnienia BP93420IC
Wprowadzenie czujnika ciśnienia:
BP93420-IC jest czujnikiem nadajnika ciśnienia o wysokiej temperaturze, który wykorzystuje zaawansowane rdzeń wypełniony olejem izolacji ciśnienia z krzemu serii HT19 jako rdzeniowy element pomiarowy.Urządzenie rozpraszające ciepło zostało wbudowane na przednim końcu, aby znacząco ochłodzić medium w kontakcie ze czujnikiemTa szczególna konstrukcja sprawia, że jest on odpowiedni do wymagających środowisk o wysokiej temperaturze, co czyni go idealnym do zastosowań wymagających wahań temperatury lub pracy w podwyższonych warunkach..Znajduje szerokie zastosowanie w procesach i systemach przemysłowych, gdzie dokładne i niezawodne pomiary ciśnienia są niezbędne, nawet w trudnych środowiskach o wysokich temperaturach.
Cechy produktuz czujnikiem nadajnika ciśnienia:
- 1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia.
- 2Struktura ze stali nierdzewnej o klasie ochrony IP65.
- 3Zero i pełna skalowalność.
- 4Wysoka precyzja, cała konstrukcja ze stali nierdzewnej.
Wnioskiz czujnikiem nadajnika ciśnienia:
- 1Pomiar ciśnienia gazów i płynów nieżrących ze stali nierdzewnej 316L.
- 2. stosowane w przemyśle morskim i lotniczym.
- 3Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia.
- 4Używane w systemach sterowania hydraulicznego i pneumatycznego.
| Parametry wydajności czujnika nadajnika ciśnienia | |
| Zakres pomiaru | - 100kPa... 0kPa ~ 10kPa... 40MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | 00,1% FS |
| Hysteresa | 00,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 150°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,4 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |

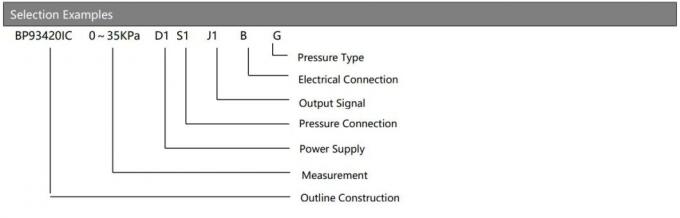

| Przewodnik w zakresie zamówienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ/IQT | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | - 0.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

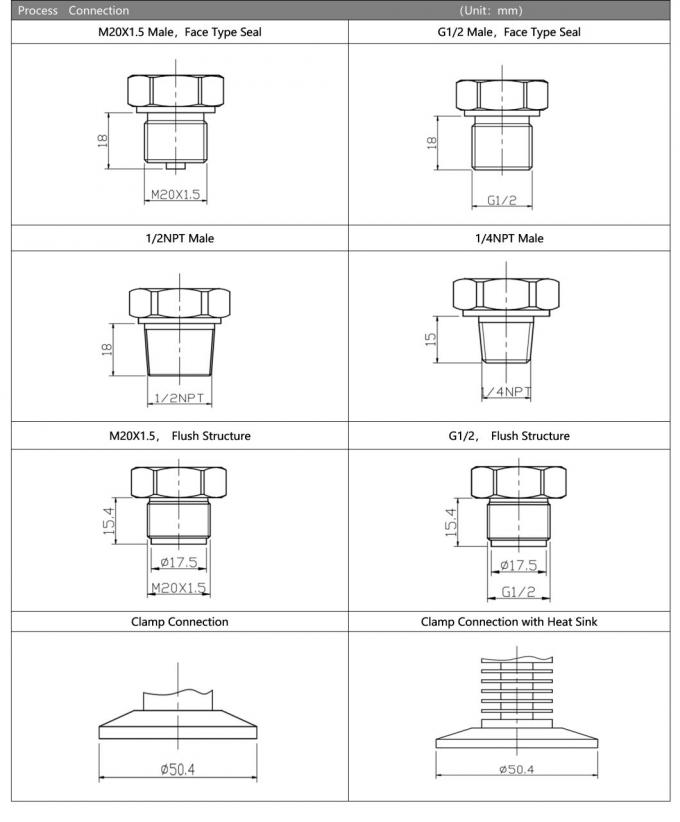

| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||

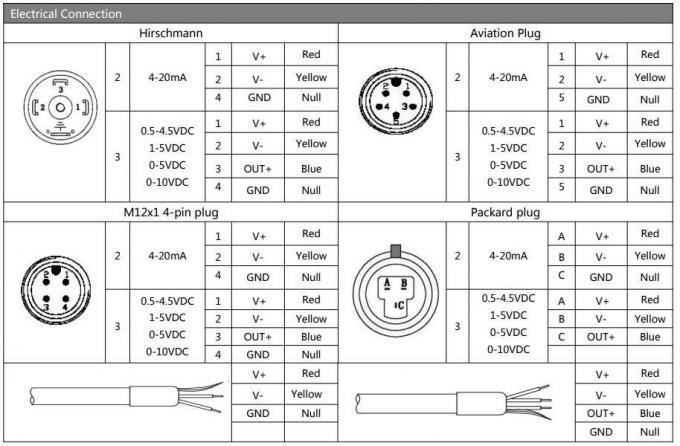

| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
Q1:Jesteś firmą produkcyjną?
A1:Jesteśmy producentami z ponad 29-letnim doświadczeniem.
Q2:Produkt dostosowany do potrzeb
O2:Oferujemy usługi OEM i Custom-Design.
Q3:Gwarancja jakości
A3: Nasze produkty mają ograniczoną gwarancję 12-18 miesięcy od daty wysyłki do pierwotnego nabywcy.Ta gwarancja nie dotyczy żadnych jednostek zostały zmodyfikowaneZaniedbany.
Q4:Przesyłka i pakowanie
A4:Produkty są zazwyczaj wysyłane międzynarodowym ekspresem, w tym UPS,FedEx,DHL i INT w przypadku przesyłki płatnej z góry,można również skorzystać z konta wysyłki do odbioru,Standardowe pakowanie eksportowe,w tym certyfikacja inspekcyjna.
P5: Skontaktuj się z nami
A5:Mamy aktywny i doświadczony zespół sprzedaży, który służy Ci w kwestii technicznej i biznesowej. Po prostu zostaw nam wiadomość lub kliknij Usługę online.
