Czujnik wysokotemperaturowego nadajnika ciśnienia BP93420-IC do dokładnych pomiarów i pomiarów
Product Details
| Model NO.: | BP93420-IC | Pressure Range: | 0-10kpa-40Mpa |
|---|---|---|---|
| Output: | 0.2-2.2V/4-20mA /0-5VDC | power: | 3.3VDC /12-36VDC |
| Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure | Structure Type: | Diffused Silicon Sensor |
| Measuring Medium: | Liquid and Gas | Accuracy Grade: | 0.5% |
| IP Rating: | IP65 | Customization: | OEM |
| Podkreślić |
high temperature pressure transmitter sensor,accurate pressure transmitter sensor,BP93420-IC pressure sensor |
||
Product Description
Czujnik wysokotemperaturowego nadajnika ciśnienia BP93420-IC do dokładnych pomiarów i pomiarów
Czujnik nadajnika ciśnienia BP93420IC
Wprowadzenie czujnika ciśnienia:

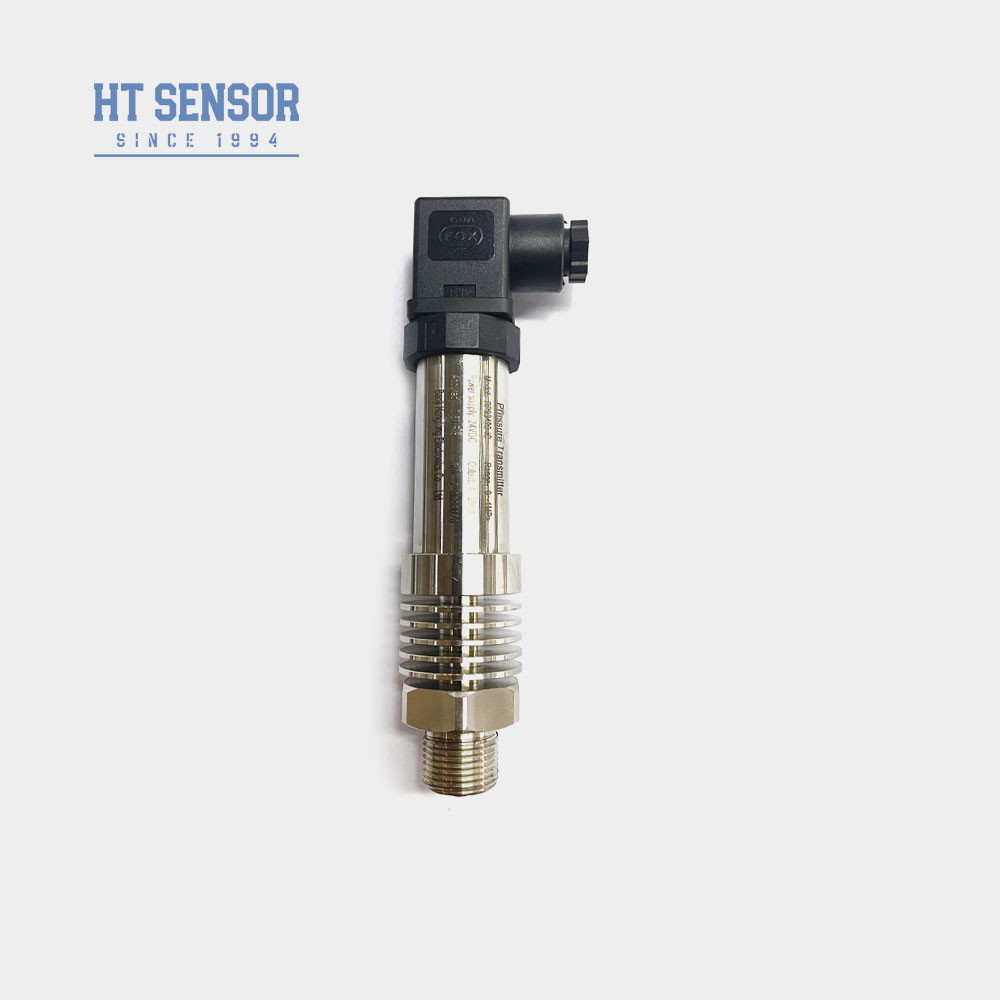

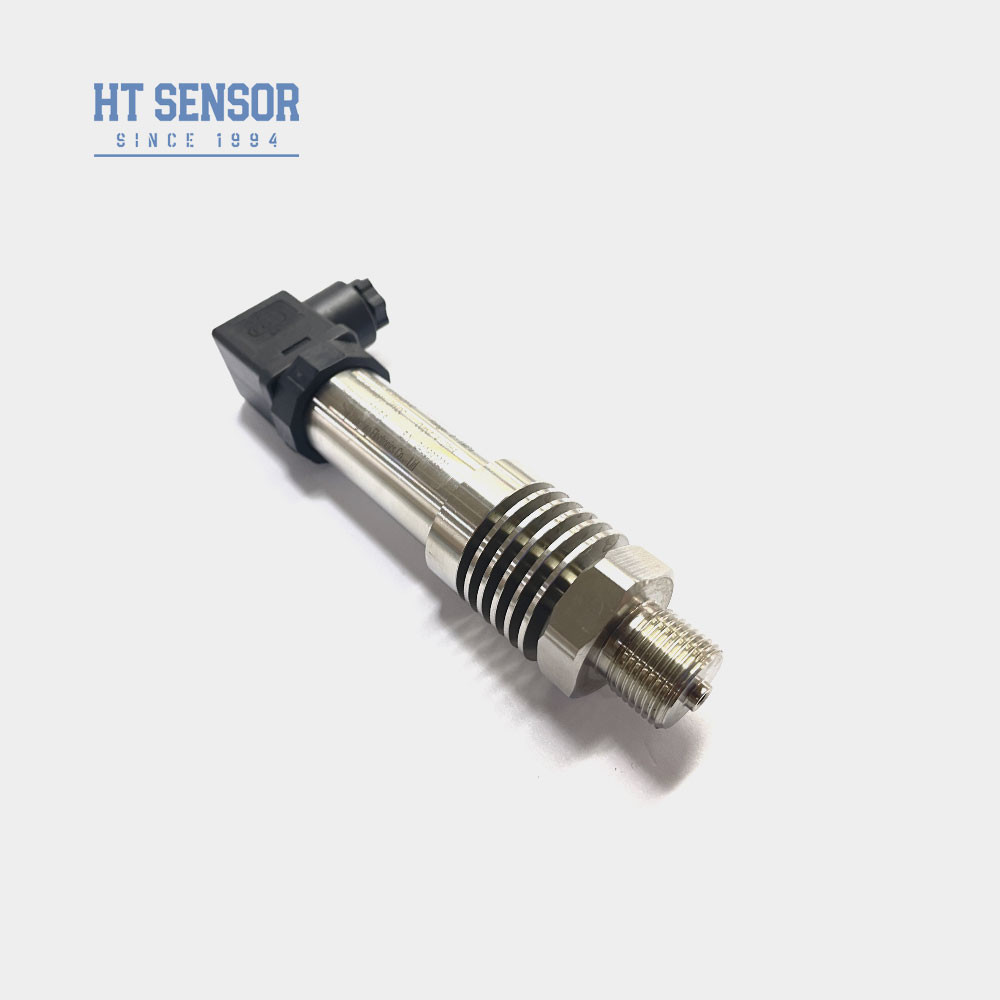

BP93420-IC to czujnik wysokotemperaturowego nadajnika ciśnienia wykorzystujący zaawansowane rdzeń wypełniony olejem izolacji ciśnieniowej z silikonu serii HT19 jako rdzeniowy element pomiarowy.Urządzenie rozpraszające ciepło jest dodane do przedniego końca, aby drastycznie schłodzić medium, które wchodzi w kontakt ze czujnikiemTa szczególna konstrukcja sprawia, że jest on dobrze nadawany do środowisk wymagających wysokich temperatur, co czyni go idealnym do zastosowań wymagających wahań temperatury lub pracy w wyższych warunkach.Jest szeroko stosowany w procesach i systemach przemysłowych, w których wymagane są dokładne i niezawodne pomiary ciśnienia nawet w trudnych środowiskach o wysokiej temperaturze.
Cechy produktuz czujnikiem nadajnika ciśnienia:
- 1Szeroki zakres pomiarów, konstrukcja ze stali nierdzewnej, różnorodne formy interfejsów ciśnienia.
- 2Struktura ze stali nierdzewnej o klasie ochrony IP65.
- 3.Wysoka precyzja, cała konstrukcja ze stali nierdzewnej.
Wnioskiz czujnikiem nadajnika ciśnienia:
- 1Pomiar ciśnienia gazów i płynów nieżrących ze stali nierdzewnej 316L.
- 2. stosowane w przemyśle morskim i lotniczym.
- 3Używane w procesach przemysłowych na miejscu, takich jak ropa naftowa, chemikalia, metalurgia, wytwarzanie energii i hydrologia.
- 4Używane w systemach sterowania hydraulicznego i pneumatycznego.
| Parametry wydajności czujnika nadajnika ciśnienia | |
| Zakres pomiaru | - 100kPa... 0kPa ~ 10kPa... 40MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | 00,1% FS |
| Hysteresa | 00,1% FS |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 150°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,4 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 przewody |
| Wskazówki dotyczące zamawiania |
1Przy wyborze produktów upewnij się, że medium jest kompatybilne z częścią kontaktu badanego produktu.
2Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają cyfrowego wyświetlacza.
3Przy zamawianiu nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4. Aby zapewnić niezawodną pracę produktu,zaleca się, aby użytkownicy instalowali urządzenia ochronne przed błyskawicami na miejscu i zapewnili niezawodne uziemienie produktu i zasilania.
5W przypadku, gdy nie ma kabla, np. potrzeba zastosowania materiału kablowego z polietylenu, jeśli potrzebujesz innego materiału kablowego, proszę wskazać w zamówieniu.
6W przypadku szczególnych wymagań, takich jak silne wibracje, natychmiastowy uderzenie, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować nas i wskazać w zamówieniu.
| Przewodnik w zakresie zamówienia | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ/IQT | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | - 0.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
