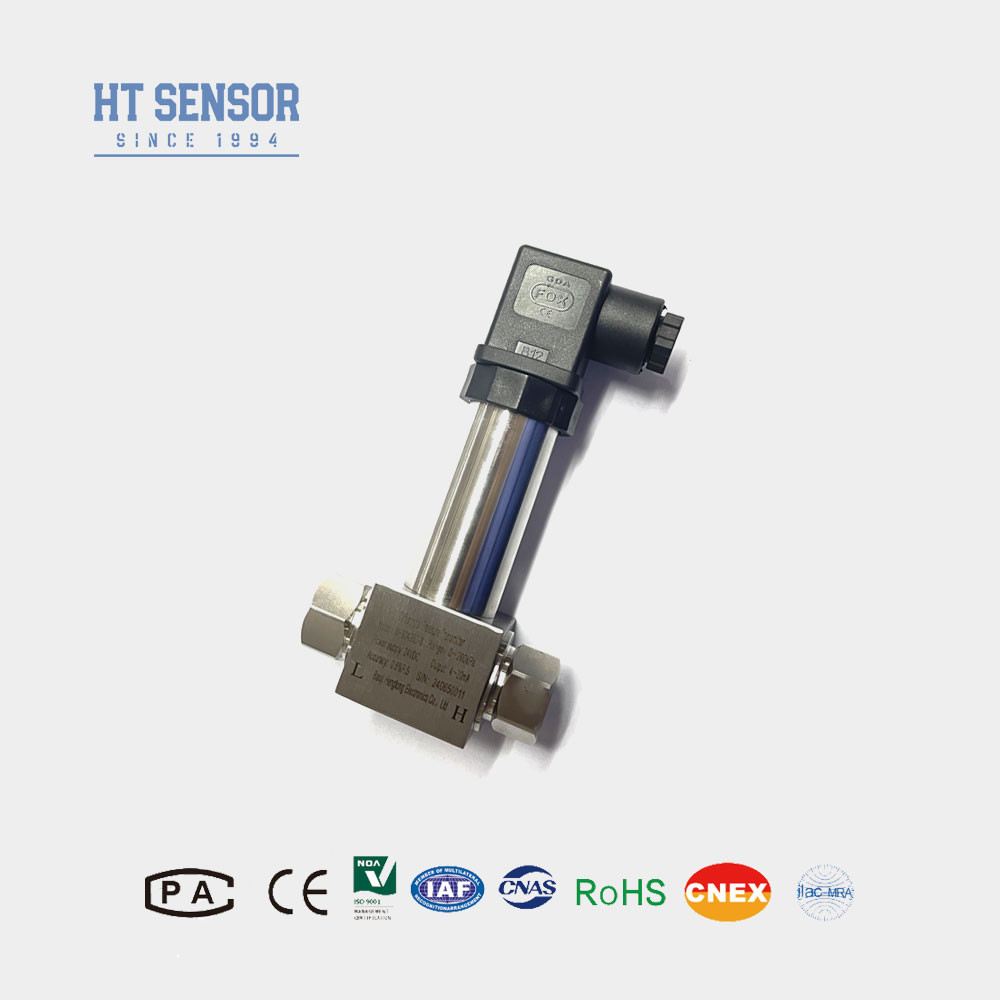

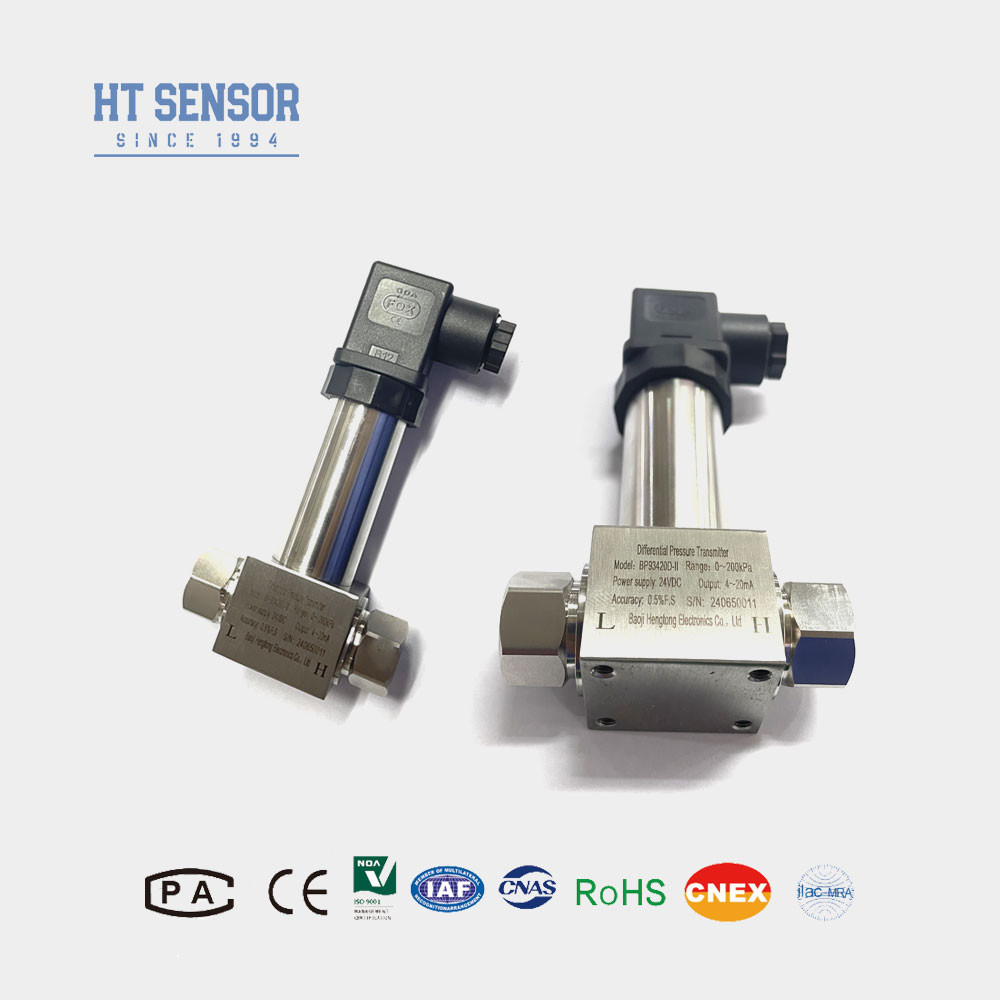

Przetwornik różnicy ciśnień BP93420DII z kompaktową i łatwą w instalacji konstrukcją Przetwornik czujnika ciśnienia
Szczegóły produktu
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| Podkreślić |
Łatwy w montażu różnicowy nadajnik ciśnienia,Przekaźnik ciśnienia różnicowego BP93420DII,Kompaktny nadajnik ciśnienia różnicowego |
||
Opis produktu
Przetwornik ciśnienia różnicowego z piezorezystancyjnym czujnikiem ciśnienia różnicowego Dwyer z krzemu dyfuzyjnego
BP93420DII Differential Pressure Transmitter
Wprowadzenie przetwornika ciśnienia różnicowego:
Przetwornik ciśnienia różnicowego BP93420DII wykorzystuje piezorezystancyjny czujnik z krzemu dyfuzyjnego. Mierzona i wyprowadzana jest różnica ciśnień gazu i cieczy, która może być wyświetlana. Ma zastosowanie do pomiaru różnicy ciśnień różnych gazów i cieczy w rurociągach w takich gałęziach przemysłu jak nafta, chemia, energetyka, hydrologia itp.
Cechy produktu przetwornika ciśnienia różnicowego:
- Przetwornik przyjmuje konstrukcję ze stali nierdzewnej, zwartą konstrukcję i łatwą instalację.
- Po ścisłej kompensacji temperatury i selekcji starzeniowej, aby zapewnić stabilną i niezawodną wydajność.
- Interfejs elektryczny może być zewnętrzny lub bezpośrednie połączenie.
Zastosowania przetwornika ciśnienia różnicowego::
- 1. Nadaje się do pomiaru różnicy ciśnień różnych gazów lub cieczy w rurociągach w przemyśle naftowym, chemicznym, energetycznym, hydrologicznym i innych.
- 2. Stosowany w przemysłowej kontroli procesów.
- 3. Pomiar ciśnienia różnicowego w rurach i piecach.ers
| Parametry wydajności przetwornika ciśnienia różnicowego: | |
|---|---|
| Zakres pomiarowy | 0-10KPa……~2MPa |
| Typ ciśnienia | Ciśnienie różnicowe |
| Przeciążenie jednostronne | ≤3 razy większe od zakresu znamionowego |
| Ciśnienie statyczne | Wartość minimalna między 5-krotnością zakresu znamionowego lub 7 MPa |
| Dokładność @ 25℃ | ±0,25% (Typowe) ±0,5% (Maksymalne) |
| Powtarzalność | ±0,03% (Typ.) ±0,05%FS (Maks.) |
| Histereza | ±0,03% (Typ.) ±0,05%FS (Maks.) |
| Długoterminowa stabilność | ±0,5%F.S/Rok(≤200KPa) ±0,2%F.S/Rok(＞200KPa) |
| Dryft temperatury zerowej | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Dryft temperatury zakresu | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Kompensacja temperatury | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Temperatura pracy | -30℃~80℃ |
| Temperatura przechowywania | -40℃~100℃ |
| Wibracje | 10g,55Hz ～ 2kHz |
| Materiał obudowy | 304,316L |
| Materiał membrany | 316L |
| Rezystancja izolacji | 100MΩ 100VDC |
| Stopień ochrony przeciwwybuchowej | Bezpieczny iskrowo i przeciwwybuchowy |
| Stopień ochrony | IP65 |
| Waga | ~0,45kg |
| Sygnał wyjściowy | Napięcie zasilania | Typ wyjścia |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 przewody |
| 0～10/20mA |
3 przewody |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Wskazówki dotyczące zamawiania przetwornika ciśnienia różnicowego: |
1. Przy wyborze produktu należy upewnić się, że medium testowe jest kompatybilne z częściami kontaktowymi produktu (stal nierdzewna 304 lub 316L).
2. W celu zapewnienia niezawodnej pracy zaleca się zainstalowanie trzech rurek zaworowych pomiędzy punktem pomiarowym a przetwornikiem, aby zapewnić powolne i równomierne ciśnienie w komorze ciśnienia dodatniego i ujemnego przetwornika. Jeśli przeciążenie jednego końca jest poważne, czujnik ulegnie uszkodzeniu.
3. Podczas instalacji interfejsy ciśnieniowe na obu końcach powinny być umieszczone poziomo, aby zminimalizować wpływ położenia instalacji na produkt.
4. W przypadku specjalnych wymagań, takich jak silne wibracje, chwilowe wstrząsy, silne zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowej, prosimy o poinformowanie nas i wskazanie w zamówieniu.
5. Przy zamawianiu przetwornika z wyświetlaczem LCD lub LED, zasilanie przetwornika nie powinno być niższe niż 20VDC.
| Przewodnik po zamówieniach przetwornika ciśnienia różnicowego: | ||||||||
| BP93420XX | Przetwornik ciśnienia | |||||||
| Kod | Budowa zewnętrzna | |||||||
| DII | Przetwornik ciśnienia różnicowego | |||||||
| Zakres pomiarowy | 0-10KPa……~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Inne | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1.5 Męskie | |||||||
| J2 | G1/2 Męskie | |||||||
| J3 | G1/4 Męskie | |||||||
| J4 | 1/2 NPT Męskie | |||||||
| J5 | Inne | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście kabla uszczelnionego | |||||||
| B4 | Inne | |||||||
| Kod | Typ ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
