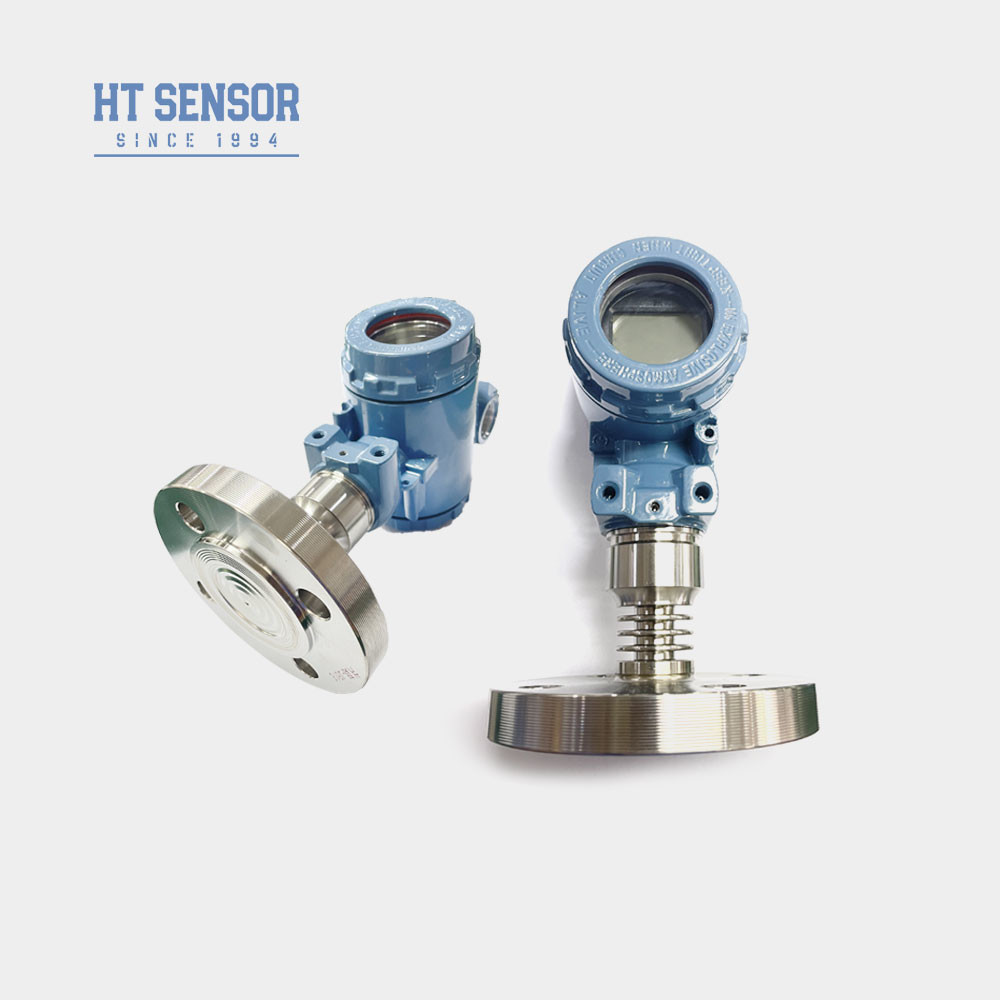

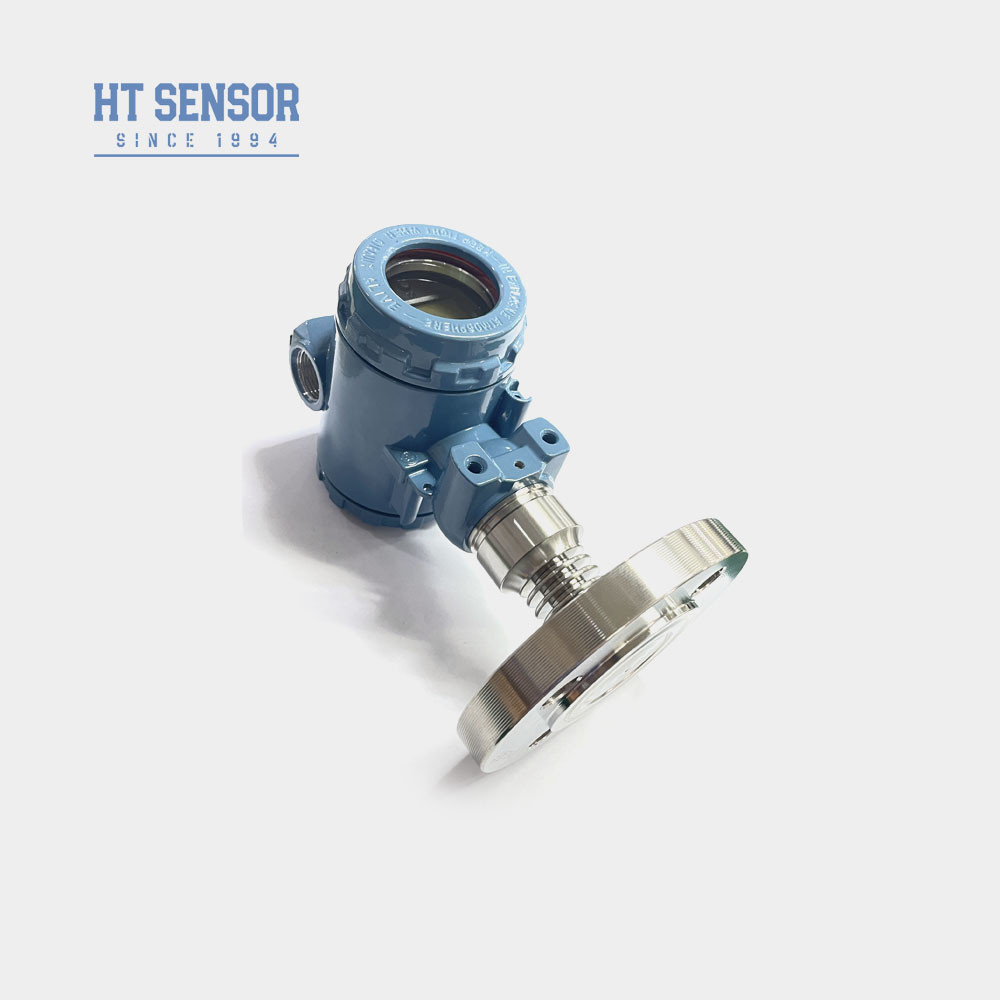

DN25 Wysokotemperaturowy nadajnik ciśnienia w brzycie 4-20mA z wyświetlanym czujnikiem ciśnienia przemysłowego
Product Details
| Model nr.: | BP93420-IIIF | Zasilanie: | 24VDC |
|---|---|---|---|
| wyciąg: | 4-20mA RS485 LUB HART | Rodzaj ciśnienia: | Ciśnienie manometryczne, absolutne, uszczelnione |
| Zakres: | 0-35 kpa ~ 20 MPa | Rodzaj konstrukcji: | Nadajnik z membraną płaską |
| Środek pomiarowy: | wysoka temperatura Ciecz lub powietrze | Stopień dokładności: | 0,5% |
| płaski: | DN25-DN50 i tak dalej | Dostosowanie: | - Tak, proszę. |
| Podkreślić |
4-20mA nadajnik ciśnienia,DN25 Przesyłowiec ciśnienia w kości,Przekaźnik wysokiej temperatury i ciśnienia |
||
Product Description
DN25 Wysokotemperaturowy nadajnik ciśnienia w brzycie 4-20mA z wyświetlaczem
BP93420-IIIFPrzekaźnik ciśnienia
WprowadzeniePrzemysłowy czujnik ciśnienia nadajnik:
Przekaźnik ciśnienia wysokiej temperatury BP93420-III wykorzystuje rdzeń wypełniony olejem z silikonowej folii oporowej serii HT jako komponent wykrywający sygnał.Połączenie procesowe obejmuje bezpośrednie spawanie diafragmy izolacyjnej 316L i pasującej flanszyWnętrze obudowy ze stali nierdzewnej jest wyposażone w urządzenie do pomiaru ciśnienia.obwód przetwarzania sygnału przekształca sygnał czujnika w standardowy sygnał wyjściowy (4-20mA)W celu zapewnienia stabilnej i niezawodnej wydajności nadajnika przeprowadzono rygorystyczne testy i badania starzenia komponentów, półproduktów i produktów gotowych.
| Parametry wydajnościPrzemysłowy czujnik ciśnienia nadajnik | |
| Zakres pomiaru | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70°C ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C~80°C |
| Temperatura przechowywania | -40°C~120°C |
| Wibracje | 10g,55Hz 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 4 kg |
Charakterystyka produktuPrzemysłowy czujnik ciśnienia:
- 1Szeroki zakres pomiarów, różne opcje interfejsu ciśnienia.
- 2Różne opcje sygnału wyjściowego.
- 3Zmienna zero i pełna skala.
- 4Wysoka dokładność, wiele sterylnych połączeń.
ZastosowaniePrzemysłowy czujnik ciśnienia:
- Odpowiedni do pomiaru gazu i płynu nieżrącego 316L.
- Stosowane do przetwarzania aseptycznego w przemyśle medycznym, biofarmaceutycznym, higienicznym żywności i innych.
- Jest stosowany w przemyśle papierniczym i chemicznym, a także w kanalizacji i napojach.
| Sygnał wyjściowy ofPrzemysłowy czujnik ciśnienia | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V |
| Wskazówki do zamawianiafPrzemysłowy nadajnik ciśnienia |
- Zapewnienie kompatybilności: Przy wyborze produktu należy sprawdzić, czy badane medium jest kompatybilne z częściami kontaktującymi się z produktem.
- Produkty odporne na wybuchy: Należy pamiętać, że produkty odporne na wybuchy nie obejmują głowic cyfrowych wyświetlaczy.
- Diafragma jest ważnym składnikiem, nie uszkadzać diafragmy deformacji.
- Ochrona przed błyskawicami: Aby zapewnić niezawodną pracę produktu, zaleca się zainstalowanie urządzeń ochronnych przed błyskawicami na miejscu i zapewnienie niezawodnego uziemienia produktu i zasilania.
- Opcje kabli: domyślna długość kabla jest zerowa, a do wyboru są trzy rodzaje materiałów kablowych.Jeżeli wymagany jest inny materiał kabla, proszę wskazać w formularzu zamówienia.
- Wymagania specjalne: W przypadku szczególnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub RF, prosimy poinformować nas i wskazać je w zamówieniu.
| Wskazówka zamówieniaPrzemysłowy czujnik ciśnienia nadajnik | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ/IQT | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
