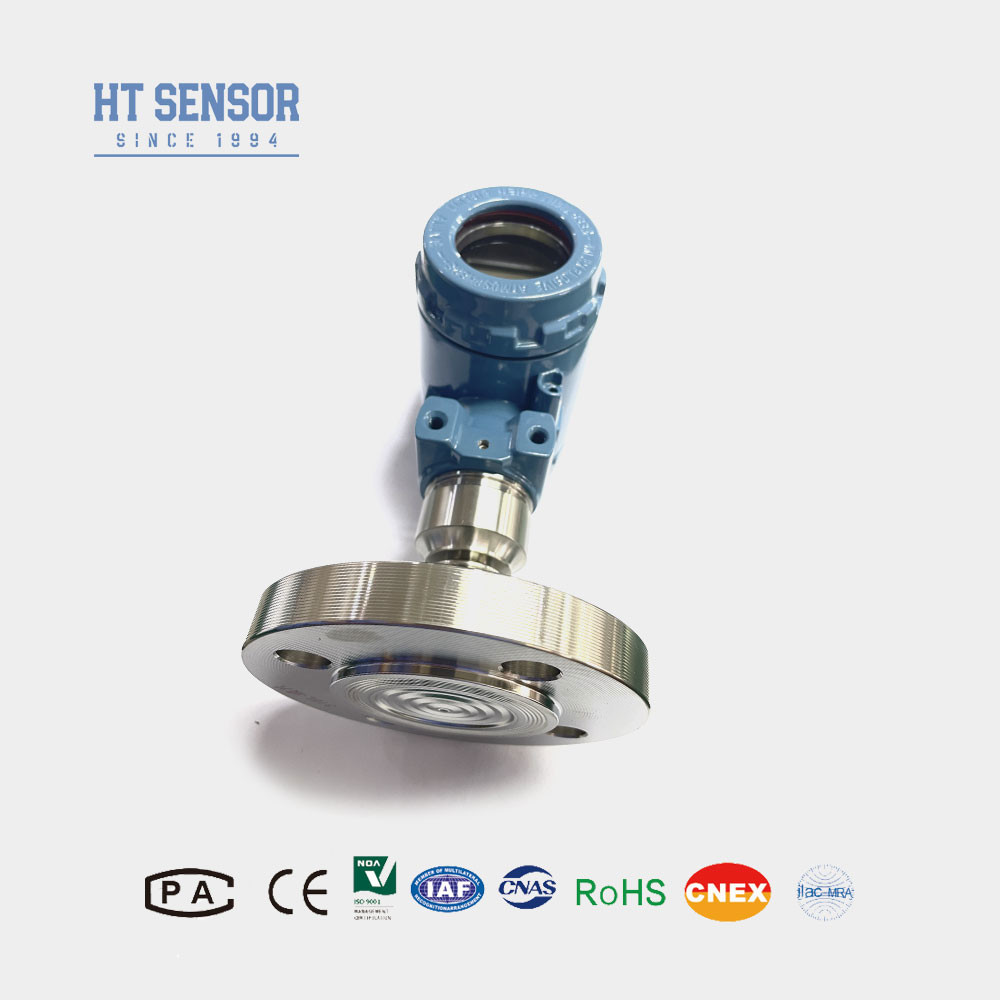

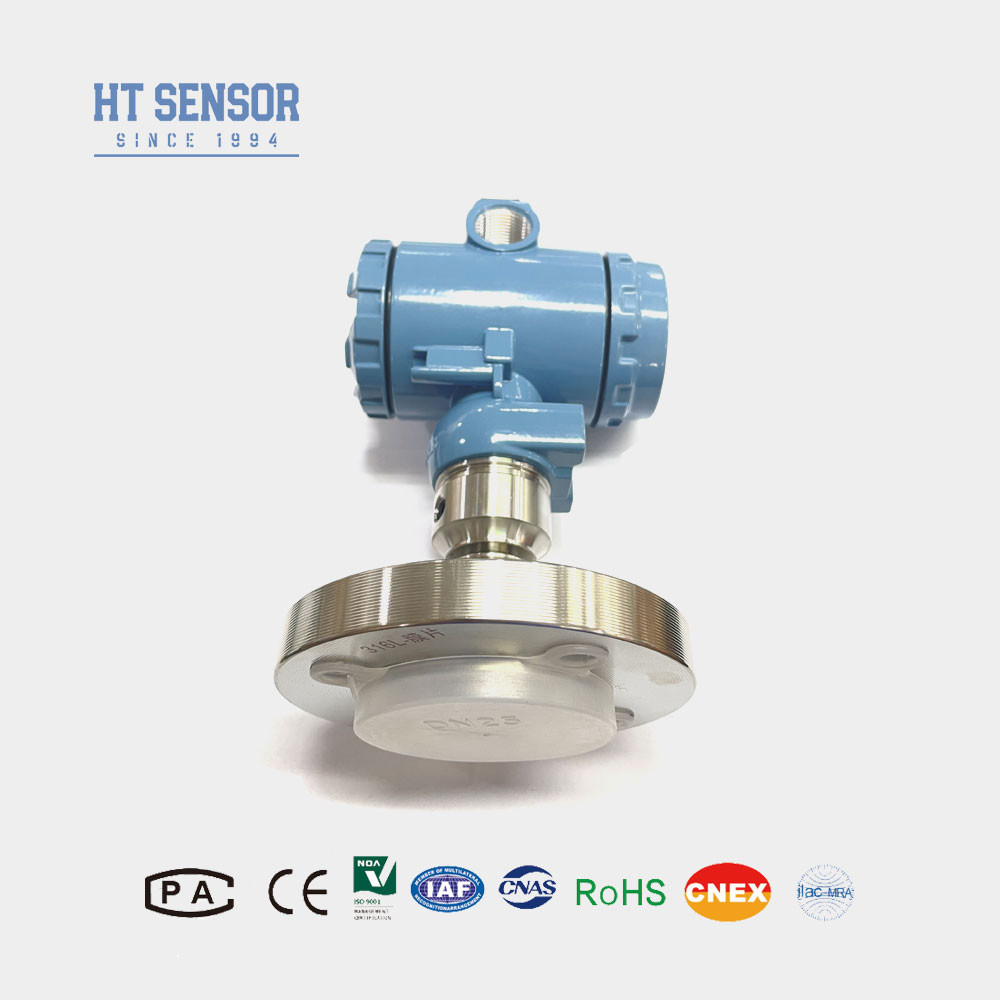

Wysokotemperaturowy przemysłowy nadajnik ciśnienia z diafragmą do zastosowań przemysłowych
Product Details
| Nr modelu: | BP93420-IIIF | Zasilanie: | 12-32 V prądu stałego (24 V prądu stałego) |
|---|---|---|---|
| wyciąg: | 4-20mA RS485 z wyświetlaczem | Typ ciśnienia: | Manometr, ciśnienie bezwzględne, uszczelnione |
| Zakres: | 0-35 kpa ~ 20 MPa | Typ struktury: | Nadajnik czujnika z membraną płaską |
| Medium pomiarowe: | wysoka temperatura cieczy | Ocena dokładności: | 0,5% |
| Płaski: | DN25-DN50 -DN100 i tak dalej | Personalizacja: | OEM |
| Podkreślić |
Przetwornik ciśnienia z membraną spłukiwaną,Przetwornik ciśnienia do zastosowań przemysłowych,Przekaźnik wysokiej temperatury i ciśnienia |
||
Product Description
Przekaźnik ciśnienia wysokiej temperatury z diafragmą do zastosowań przemysłowych
BP93420-IIIFPrzekaźnik ciśnienia
WprowadzeniePrzemysłowy czujnik ciśnienia nadajnik:
Przekaźnik ciśnienia wysokiej temperatury BP93420-III wykorzystuje rdzeń wypełniony olejem z silikonowej folii oporowej serii HT jako element pomiarowy sygnału.Połączenie procesowe obejmuje bezpośrednie spawanie diafragmy izolacyjnej 316L i pasującej flanszyWnętrze obudowy ze stali nierdzewnej jest wyposażone w urządzenie do pomiaru ciśnienia.obwód przetwarzania sygnału konwertuje sygnał czujnika na standardowy sygnał wyjściowy ((4-20mA)W celu zagwarantowania stabilnej i niezawodnej wydajności nadajnika przeprowadzono rygorystyczne testy i badania starzenia komponentów, półproduktów i produktów gotowych.
| Parametry wydajnościPrzemysłowy czujnik ciśnienia nadajnik | |
| Zakres pomiaru | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70°C ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C~80°C |
| Temperatura przechowywania | -40°C~120°C |
| Wibracje | 10g,55Hz 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex ia IIC T6 Ga |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 4 kg |
Charakterystyka produktuPrzemysłowy czujnik ciśnienia:
- 1. Szeroki zakres pomiarów,różne opcje interfejsu ciśnienia
- 2. Różne opcje sygnału wyjściowego
- 3. regulowane zero i pełna skala
- 4Wysoka dokładność, wiele sterylnych połączeń procesowych
ZastosowaniePrzemysłowy czujnik ciśnienia:
- Odpowiedni do pomiaru gazów i płynów nieżrących z 316L.
- Przemysł medyczny, biofarmaceutyczny i higieny żywności do sterylnego przetwarzania.
- Używane w przemyśle papierniczym i chemicznym, a także dla poziomu ścieków i napojów.
| Sygnał wyjściowy ofPrzemysłowy czujnik ciśnienia | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V |
| Wskazówki do zamawianiafPrzemysłowy nadajnik ciśnienia |
- 1. Zapewnienie zgodności: Przy wyborze produktu należy sprawdzić, czy badane medium jest kompatybilne z częściami kontaktowymi produktu.
- 2. Produkty odporne na wybuchy: Należy pamiętać, że produkty odporne na wybuchy nie obejmują głowic cyfrowych wyświetlaczy.
- 3. Zasilanie dla wyświetlaczy: podczas zamawiania nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być mniejsze niż 20VDC.
- 4Ochrona przed błyskawicami: Aby zapewnić niezawodną pracę produktu,zaleca się zainstalowanie urządzeń ochronnych przed błyskawicami na miejscu i zapewnienie niezawodnego uziemienia produktu i zasilania.
- 5. Opcje kabli: domyślna długość kabla jest zerowa, a do wyboru są trzy rodzaje materiałów kablowych.Jeżeli wymagany jest inny materiał kabla, proszę wskazać w formularzu zamówienia.
- 6W przypadku szczególnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać w zamówieniu.
| Wskazówka zamówieniaPrzemysłowy czujnik ciśnienia nadajnik | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| IB | Przekaźnik ciśnienia ogólnego | IX | Wyświetlacz nadajnika ciśnienia | |||||
| IE | Przesyłacz ciśnienia lotniczego odporny na wstrząsy | IIC/III | Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz | |||||
| Jeżeli | Przewodnik ciśnienia odporny na wilgoć | IIE/IIIE | Przewodnik ciśnienia | |||||
| IN | Dedykowany nadajnik ciśnienia klimatyzacji | |||||||
| IC | Przekaźnik ciśnienia wysokiej temperatury | |||||||
| IQ/IQT | Duża membrana/przekaźnik ciśnienia wysokiej temperatury | |||||||
| Zakres pomiaru | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa lub MPa | X: Wskazuje rzeczywisty zakres pomiarowy | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | 2088 Obudowa przemysłowa | |||||||
| B5 | 2088 Obudowa przemysłowa z wyświetlaczem | |||||||
| B6 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
Odpowiedź: Nasze czujniki ciśnienia charakteryzują się wysoką precyzją, trwałością i doskonałą wydajnością, z możliwością dostosowania.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb za pośrednictwem naszych usług OEM i ODM.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne są w stanie wyprodukować do 30 000 czujników ciśnienia miesięcznie, co gwarantuje, że możemy realizować zamówienia na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem dla płynnego planowania produkcji i dostawy.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: Standardowe modele zazwyczaj mają okres dostawy 5~8 dni roboczych, natomiast produkty dostosowane do potrzeb mogą się różnić.
5P: Jakie są ceny produktów?
O: Oferujemy konkurencyjne ceny z zniżkami dostępnymi w przypadku zamówień hurtowych lub długoterminowych partnerstw.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
Odpowiedź: Nasze produkty są objęte 24-miesięczną gwarancją od daty wysyłki, a nasza obsługa posprzedażna zapewnia szybkie odpowiedzi w ciągu 24 godzin wraz z zdalnym wsparciem instruktażowym za pośrednictwem sieci PC.
