Przekaźnik ciśnienia różniczkowego z czujnikiem ciśnienia różniczkowego Dwyer
Product Details
| modelka: | BP93420D-II | Zakres: | 0-20kpa~2Mpa |
|---|---|---|---|
| Władza: | 5VDC 24VDC ((12-32VDC) | Produkcja: | 0,5-4,5 V 4-20 mA RS485 i tak dalej |
| Materiał: | Stal nierdzewna | Nitka: | Męski i żeński może być OEM |
| Rodzaj ciśnienia: | Przekaźnik czujnika ciśnienia różnicowego | Klasa ochrony: | IP65 |
| Środek testowy: | Powietrze, olej i woda | Złącze: | duży DIN |
| Podkreślić |
Difuzyjny syliciowy piezoresystywny różnicowy nadajnik ciśnienia,Czujnik ciśnienia różnicowego Dwyera,Przekaźnik ciśnienia różnicowego Dwyera |
||
Product Description

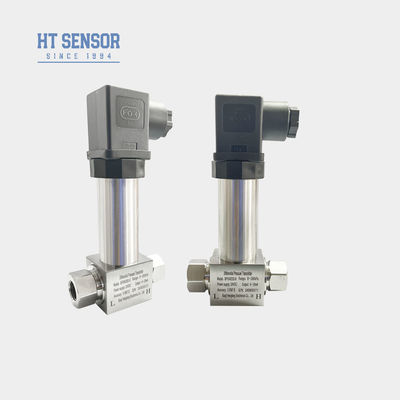

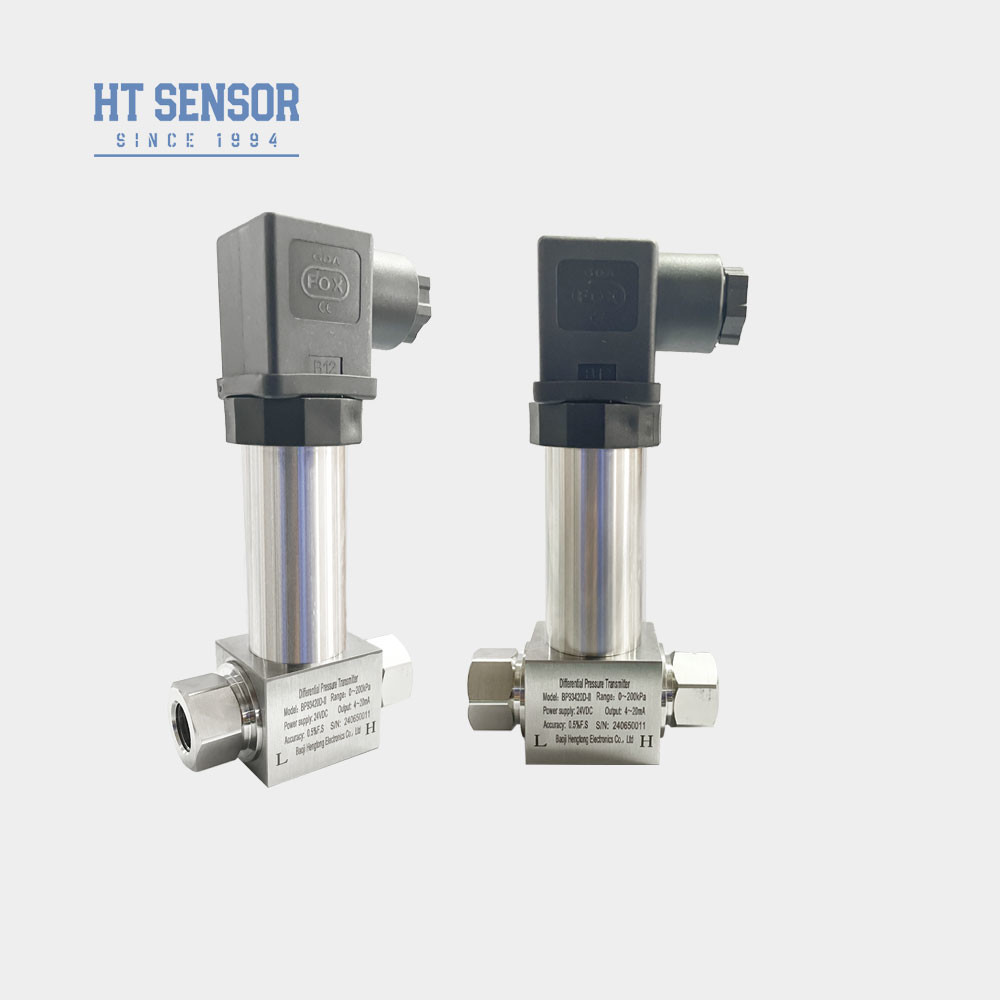

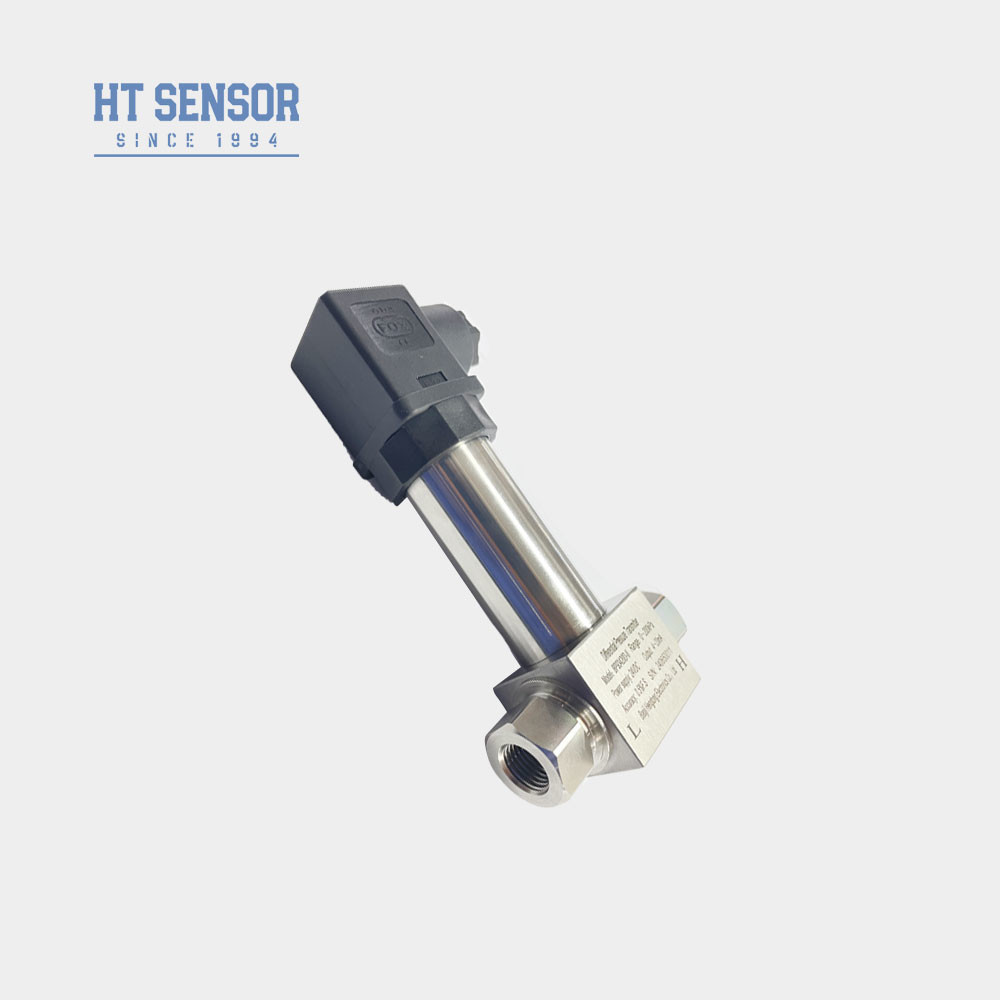

Przekaźnik ciśnienia różniczkowego z czujnikiem ciśnienia różniczkowego Dwyer z rozproszonym krzemowym piezoresystywem
BP93420DIIDróżnicowyPresurePrzekaźnik
Wprowadzenie nadajnika ciśnienia różnicowego:
Przekaźnik ciśnienia różniczkowego BP93420DII wykorzystuje czujnik piezorezystywny z difusowego krzemu.Jest stosowany do pomiaru różnicy ciśnienia różnych gazów i płynów w rurociągach w takich gałęziach przemysłu jak ropa naftowa, energetyki chemicznej, energetyki elektrycznej, hydrologii itd.
Cechy produktuz nadajnikiem ciśnienia różnicowego:
- Nadajnik przyjmuje konstrukcję konstrukcyjną ze stali nierdzewnej, kompaktową strukturę i łatwą instalację.
- Po ścisłej kompensacji temperatury i przesiewaniu starzenia, aby zapewnić stabilną i niezawodną wydajność.
- Interfejs elektryczny może być zewnętrzny lub bezpośredni.
Wnioskiz nadajnikiem ciśnienia różnicowego::
- 1Przystosowany do pomiaru ciśnienia różnicowego różnych gazów lub płynów w rurociągach w przemyśle naftowym, chemicznym, energetycznym, hydrologicznym i innych.
- 2Używane w kontroli procesów w przemyśle.
- 3Pomiar ciśnienia różniczkowego w rurach i piecach.Ery
| Parametry wydajnościz nadajnikiem ciśnienia różnicowego: | |
|---|---|
| Zakres pomiaru | 0-10KPa......~2MPa |
| Rodzaj ciśnienia | Ciśnienie różnicowe |
| Jednostronne przeciążenie | ≤ 3 razy wielkość zakresu znamionowego |
| Ciśnienie statyczne | Wartość minimalna między 5 razy zakresem znamionowym lub 7 MPa |
| Dokładność @ 25°C | ±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,5% F.S/Rok ((≤ 200KPa) ± 0,2% F.S/Rok ((> 200KPa) |
| Zwolnienie temperatury do zera | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Zmiana temperatury w przedziale | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura kompensacyjna | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura pracy | -30°C~80°C |
| Temperatura przechowywania | -40°C~100°C |
| Wibracje | 10g,55Hz 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Bezpieczne i wybuchoodporne |
| Ocena ochrony | IP65 |
| Waga | ~ 0,45 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
|---|---|---|
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 drutu |
| 010/20mA |
3 przewody |
|
| 0/1 ‡5V | ||
| 0.5·4.5V | 5VDC |
| Wskazówki dotyczące zamawianiaz nadajnikiem ciśnienia różnicowego: |
1Przy wyborze produktu należy upewnić się, że medium testowe jest kompatybilne z częściami stykującego się z produktem (cześć ze stali nierdzewnej 304 lub 316L).
2W celu zapewnienia niezawodnej pracy, it is recommended to install three valve tubes between the measuring point and the transmitter to ensure that the pressure of the positive and negative pressure chamber of the transmitter is slow and uniformJeśli przeciążenie jednego końca jest poważne, czujnik zostanie uszkodzony.
3Podczas montażu, interfejsy ciśnienia na obu końcach powinny być umieszczone poziomo, aby zminimalizować wpływ pozycji montażu na produkt.
4W przypadku szczególnych wymagań, takich jak silne drgania, natychmiastowy szok, silne zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowych, proszę poinformować nas i wskazać w zamówieniu.
5W przypadku zamówienia nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
| Przewodnik w zakresie zamówieniaz nadajnikiem ciśnienia różnicowego: | ||||||||
| BP93420XX | Przekaźnik ciśnienia | |||||||
| Kod | Projekt budowy | |||||||
| DII | Przekaźnik ciśnienia różnicowego | |||||||
| Zakres pomiaru | 0-10KPa......~2MPa | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4 ‰ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Kod | Połączenie ciśnieniowe | |||||||
| J1 | M20×1,5 Mężczyzna | |||||||
| J2 | G1/2 Mężczyzna | |||||||
| J3 | G1/4 Mężczyzna | |||||||
| J4 | 1/2 NPT Mężczyzna | |||||||
| J5 | Pozostałe | |||||||
| Kod | Połączenie elektryczne | |||||||
| B1 | Hirschmann | |||||||
| B2 | Wtyczka PG7 | |||||||
| B3 | Wyjście z przewodu kablowego | |||||||
| B4 | Pozostałe | |||||||
| Kod | Rodzaj ciśnienia | |||||||
| D | Ciśnienie różnicowe | |||||||
Częste pytania:
Q1: Czy Jesteś firmą handlową?
A1:Jesteśmy producentami z ponad 29-letnim doświadczeniem.
Q2:Produkt dostosowany do potrzeb
O2:Oferujemy usługi OEM i Custom-Design.
Q3:Gwarancja jakości
A3: Nasze produkty mają ograniczoną gwarancję 12-18 miesięcy od daty wysyłki do pierwotnego nabywcy.Ta gwarancja nie dotyczy żadnych jednostek zostały zmodyfikowaneZaniedbany.
Q4:Przesyłka i pakowanie
A4:Produkty są zazwyczaj wysyłane międzynarodowym ekspresem, w tym UPS,FedEx,DHL i INT w przypadku przesyłki płatnej z góry,można również skorzystać z konta wysyłki do odbioru,Standardowe pakowanie eksportowe,w tym certyfikacja inspekcyjna.
P5: Skontaktuj się z nami
A5:Mamy aktywny i doświadczony zespół sprzedaży, który służy Ci w kwestii technicznej i biznesowej. Po prostu zostaw nam wiadomość lub kliknij Usługę online.
