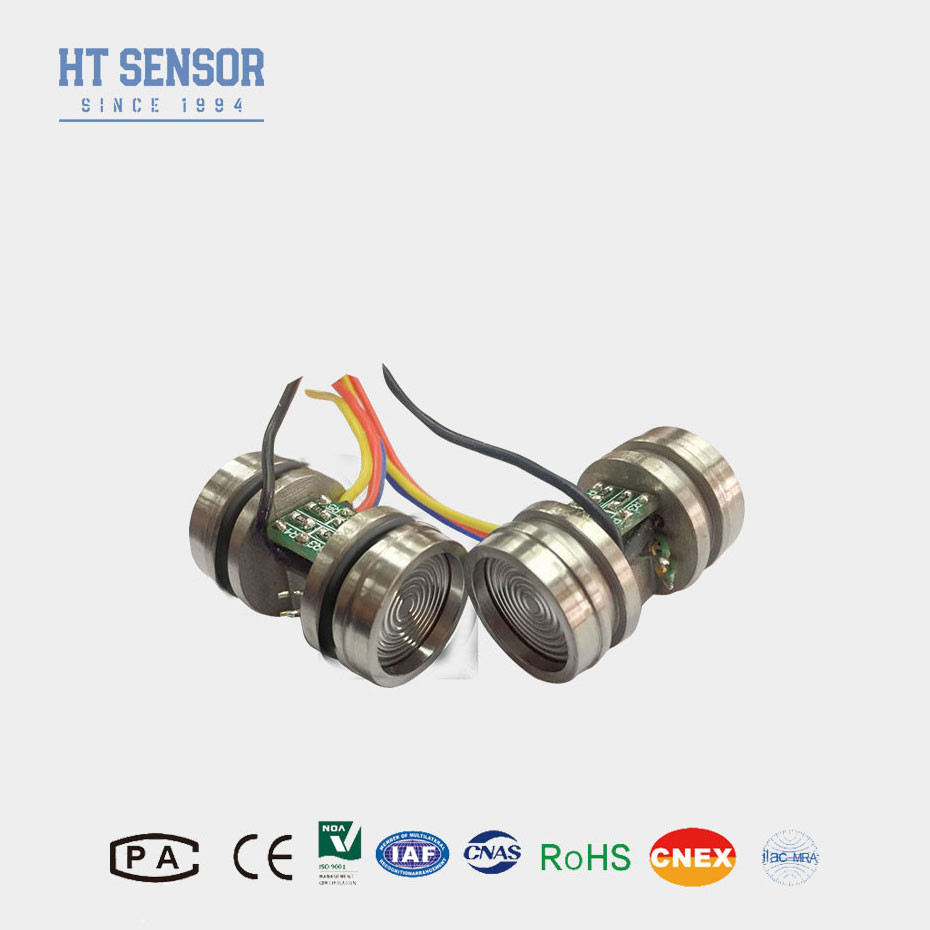

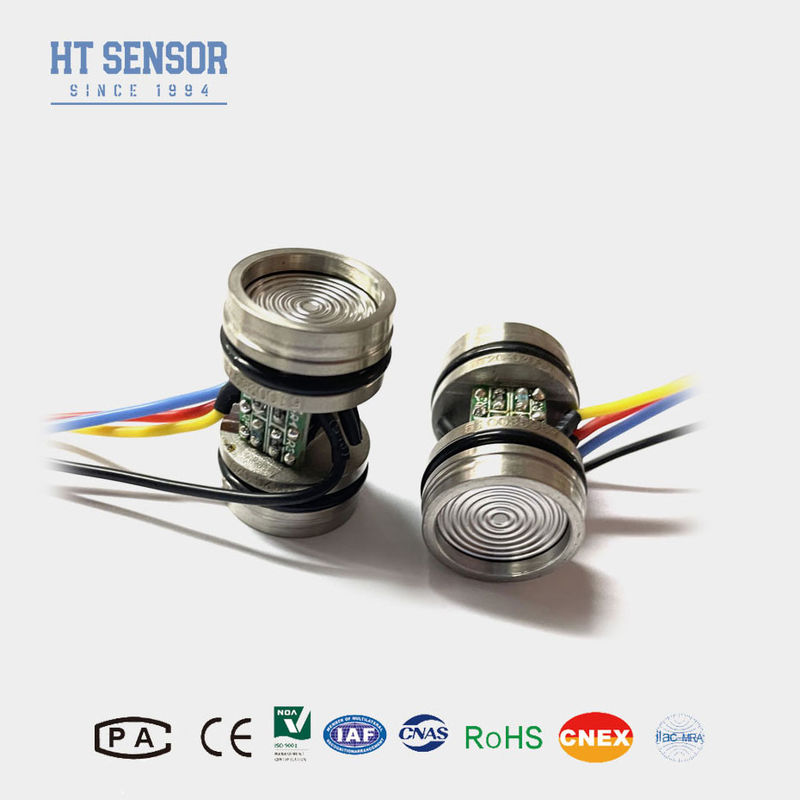

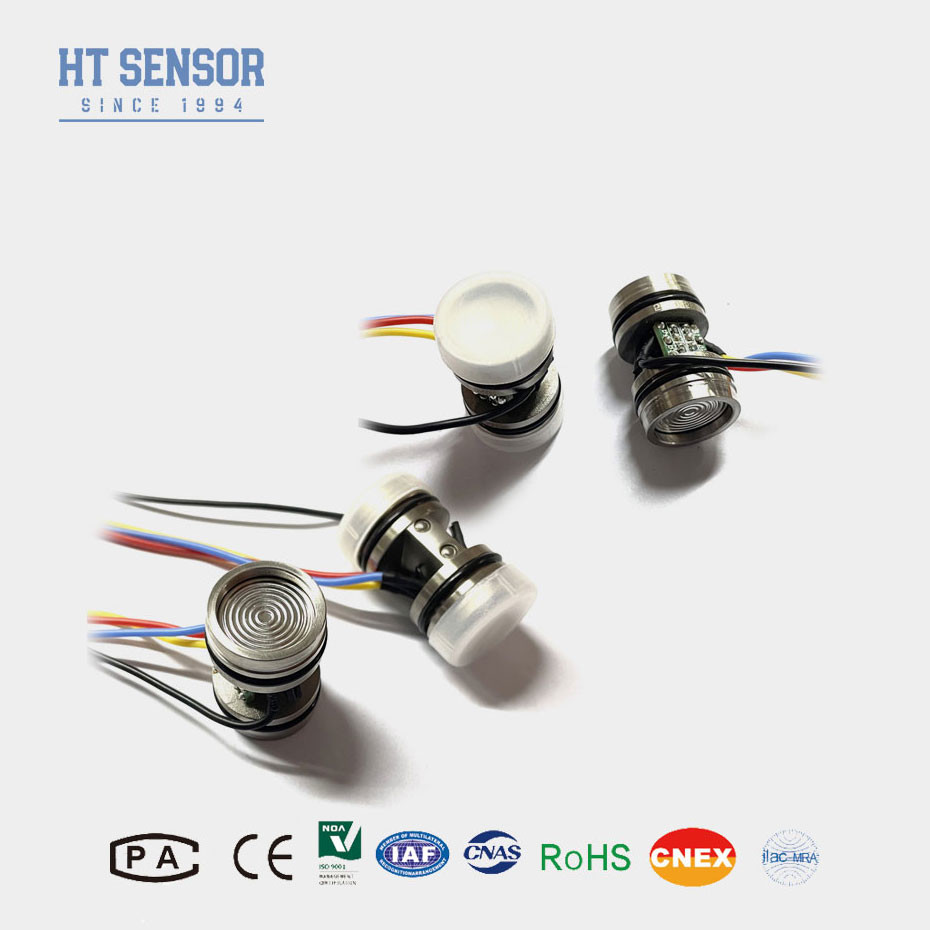

HT20V 100mv Czujnik ciśnienia 10VDC Czujnik piezoresystywny Detekcja ciśnienia różnicowego

HT20V 100mv Pressure Sensor 10VDC Piezoresistive Sensor Differential Pressure Detectiony
HT20V 100mv Pressure Sensor 10VDC Piezoresistive Sensor Differential Pressure Detectiony
HT20V 100mv Pressure Sensor 10VDC Piezoresistive Sensor Differential Pressure Detectiony HT20V 100mv Pressure Sensor 10VDC Piezoresistive Sensor Differential Pressure Detectiony HT20V 100mv Pressure Sensor 10VDC Piezoresistive Sensor Differential Pressure Detectiony
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT Sensor
Orzecznictwo: CE,RoHs,ISO9001
Numer modelu: HT20V
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk/miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT20V Typ okablowania: Czteroprzewodowy
Środek pomiarowy: Gaz i ciecz Zindywidualizowane: Zindywidualizowane
Władza: 10 V DC Pakiet transportowy: Karton
Rodzaj: Różnicowy czujnik ciśnienia piezorezystancyjnego Typ sygnału wyjściowego: Typ analogowy
Materiał: Stal nierdzewna Dostosowanie: Dostępne.
Podkreślić:

Czujnik ciśnienia 100 mV

,

10VDC czujnik ciśnienia

,

Piezorezystancyjny czujnik ciśnienia

opis produktu

HT20V 100mv Czujnik ciśnienia 10VDC Czujnik piezoresystywny Detekcja ciśnienia różnicowego 0
Wprowadzenie czujnika ciśnienia z różnicowego rozproszonego krzemu:

Czujnik ciśnienia różniczkowego został zaprojektowany w celu zapewnienia bardzo dokładnych i stabilnych pomiarów ciśnienia różniczkowego.Ten czujnik zamienia różnice ciśnienia w precyzyjne sygnały elektryczne.Jego solidna konstrukcja i kompensacja temperatury sprawiają, że nadaje się do szerokiego zakresu zastosowań przemysłowych.

Cechy produktuz czujnikiem ciśnienia z różnicowego rozproszonego krzemu:


1Wysoka dokładność: zapewnia dokładne pomiary ciśnienia różniczkowego.
2Doskonała stabilność: utrzymuje wydajność przez długi czas.
3. Szeroki zakres pomiarów: zdolny do pomiaru małych do dużych ciśnieni różnicowych.
4Kompensacja temperatury: zapewnia dokładne odczyty w szerokim zakresie temperatur.


Wnioskiz czujnikiem ciśnienia z różnicowego rozproszonego krzemu:
  1. Detekcja ciśnienia różnicowego
  2. Instrumenty kalibracyjne ciśnienia
  3. Pomiar poziomu płynu
Wydajność elektrycznaz czujnikiem ciśnienia z różnicowego rozproszonego krzemu:
  1. Zapewnienie zasilania: ≤10VDC
  2. Wyjściowe napięcie w trybie wspólnym: 50% wejścia (typowe)
  3. Impedancja wejściowa:4KΩ~20KΩ
  4. Impedancja wyjściowa:2.5KΩ~6KΩ
  5. Połączenie elektryczne: 100 mm drutu wysokotemperaturowego.
Parametry wydajnościz czujnikiem ciśnienia z różnicowego rozproszonego krzemu:
Zakres pomiaru 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
  Rodzaj Maksymalnie Jednostka
Liniowość   ± 0.15 ± 0.3 % F.S.
Powtarzalność  0.05 0.1 % F.S.
Hysteresa    0.05 0.1 % F.S.
Zerowy wynik offsetowy   0± 1 0±2 mV
Produkcja na pełną skalę   ≤ 20KPa 50±1 50±2 mV
≥ 35 kPa 100±1 100±2 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ± 2.5 % F.S.
≥ 35 kPa ± 0.8 ± 1.5 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.8 ± 1.5 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjmij mniejszą wartość pomiędzy 3 razy pełną skalę lub 4MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2%  F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 45 g
Parametry są badane w następujących warunkach: napięcie stałe 10V i temperatura otoczenia 25oC

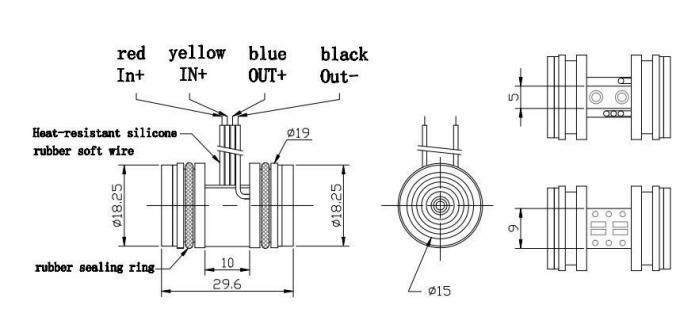

Projekt budowyz czujnikiem ciśnienia z różnicowego rozproszonego krzemu
Wymiar HT20V 100mv Czujnik ciśnienia 10VDC Czujnik piezoresystywny Detekcja ciśnienia różnicowego 1
Uwaga:Jeśli wystąpią jakiekolwiek zmiany w kolorach drutu, proszę zapoznać się z etykietą dołączoną do czujnika w celu uzyskania dokładnych informacji.

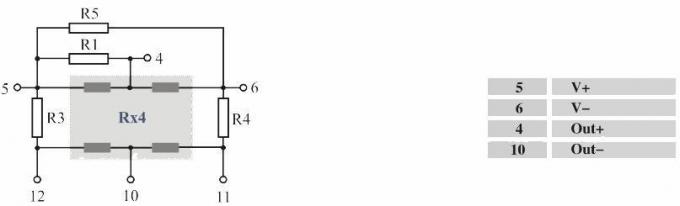

Połączenie elektryczne i rekompensataz czujnikiem ciśnienia z różnicowego rozproszonego krzemu

HT20V 100mv Czujnik ciśnienia 10VDC Czujnik piezoresystywny Detekcja ciśnienia różnicowego 2

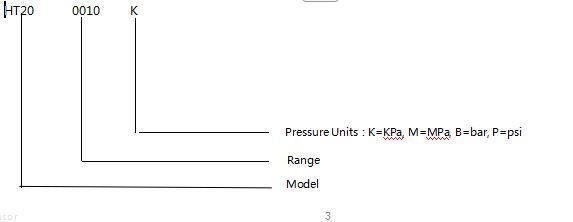

Przykłady wyboru
HT20V 100mv Czujnik ciśnienia 10VDC Czujnik piezoresystywny Detekcja ciśnienia różnicowego 3
Wskazówki dotyczące zamawiania
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzeniową i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania na przepony czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepustki.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy zastosować etykietę na rdzeniu.

spółka


HT20V 100mv Czujnik ciśnienia 10VDC Czujnik piezoresystywny Detekcja ciśnienia różnicowego 4
Pytania i odpowiedzi

1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.

2.P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM

3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.

5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub partnerów długoterminowych
.
6.P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 12 miesięcy od wysyłki, a nasze usługi posprzedażowe odpowiedzą na pytania w ciągu 24 godzin, zdalne instrukcje za pomocą sieci PC są zawsze dostępne.
