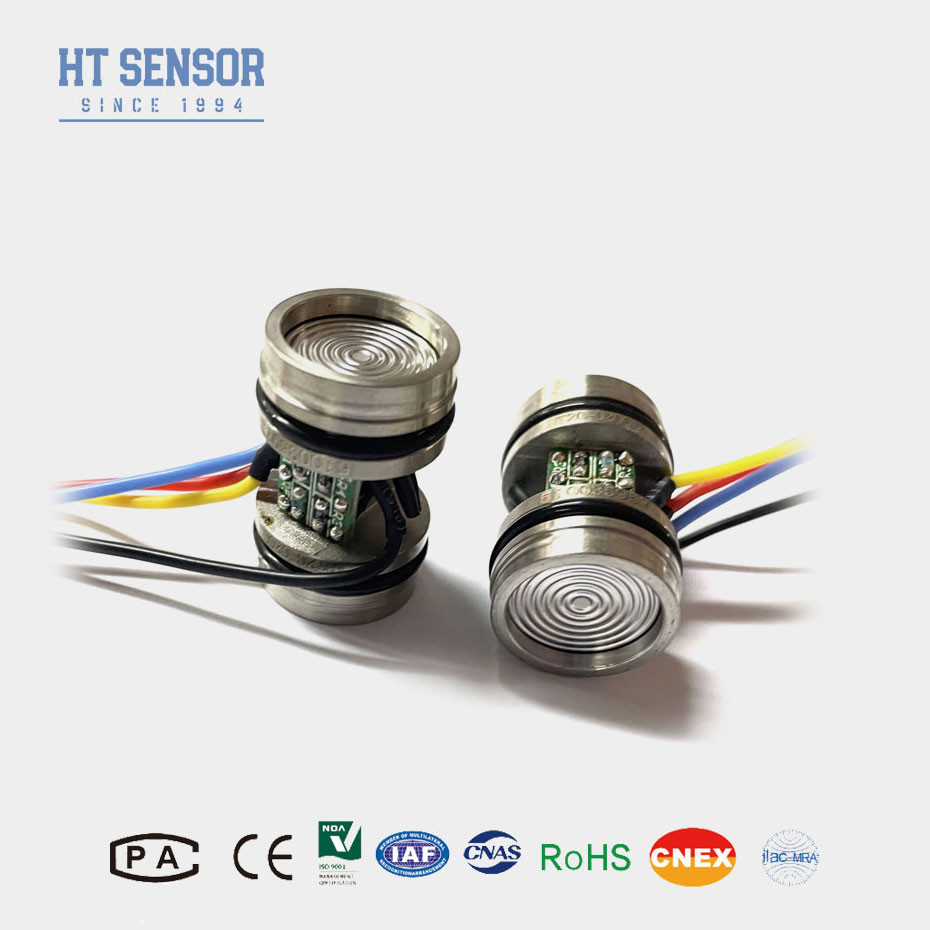

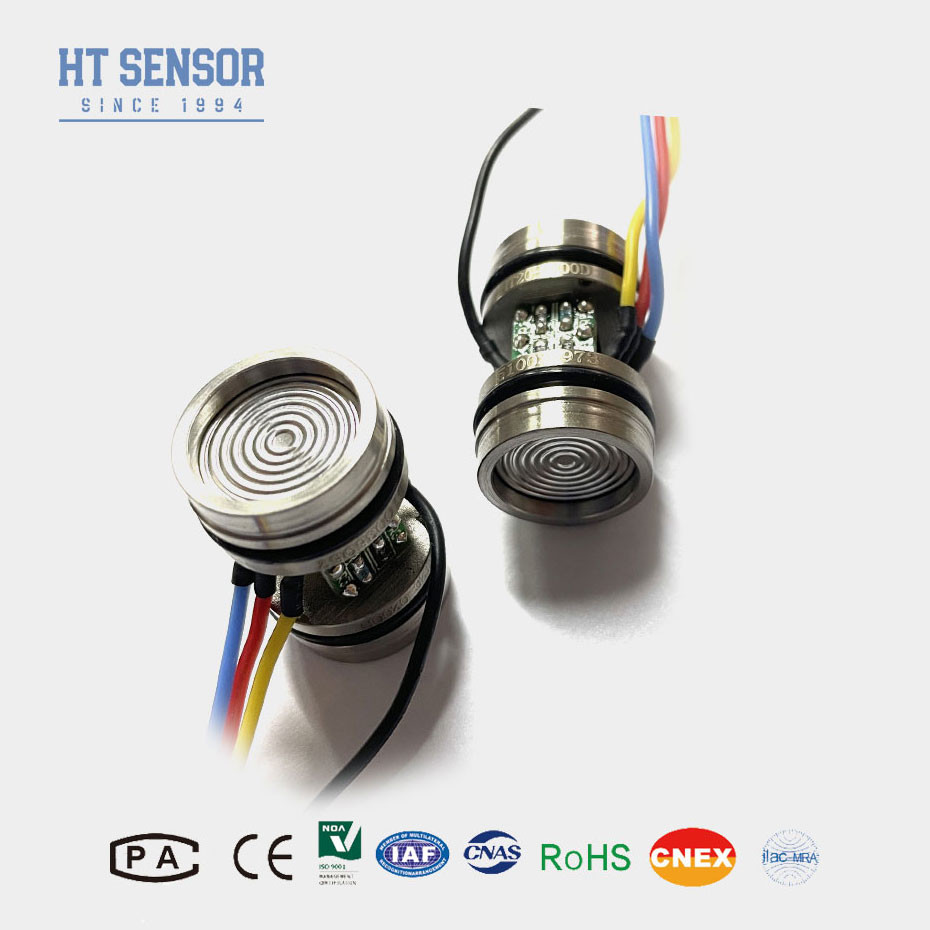

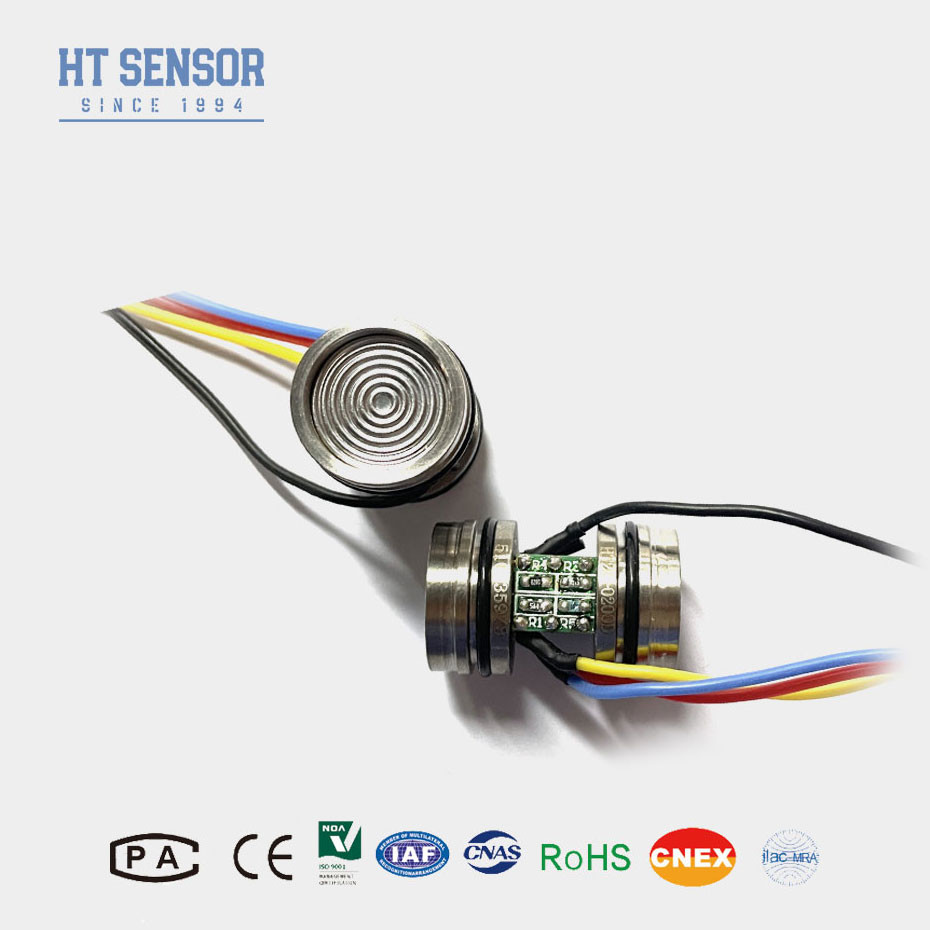

Wytrzymały czujnik ciśnienia różniczkowego piezoresystywnego 10VDC do zastosowań dostosowanych
Product Details
| Model nr.: | HT20V | Typ okablowania: | Czteroprzewodowy |
|---|---|---|---|
| Środek pomiarowy: | Gaz i ciecz | Zindywidualizowane: | Zindywidualizowane |
| Władza: | 10 V DC | Pakiet transportowy: | Karton |
| Rodzaj: | Różnicowy czujnik ciśnienia piezorezystancyjnego | Typ sygnału wyjściowego: | Typ analogowy |
| Materiał: | Stal nierdzewna | Dostosowanie: | Dostępne. |
| Podkreślić |
Zastosowane zastosowania czujnik ciśnienia różniczkowego piezoresystywnego,10VDC czujnik ciśnienia różniczkowego piezoresystywnego,Wytrzymały czujnik ciśnienia różnicowego piezoresystywnego |
||
Product Description
Wprowadzenie czujnika ciśnienia z różnicowego rozproszonego krzemu:
HT20Vjest piezoresystywny czujnik ciśnienia różniczkowego z difusowego krzemu przeznaczony do pomiaru różnicy ciśnienia między dwoma punktami.Ten rodzaj czujników wykorzystuje właściwości piezorezystywne krzemu do przekształcania różnic ciśnienia w sygnały elektryczneCzujniki te są znane ze swojej wysokiej dokładności, stabilności i niezawodności, dzięki czemu są idealne do różnych zastosowań przemysłowych i handlowych.
Cechy produktuz czujnikiem ciśnienia z różnicowego rozproszonego krzemu:
1Wysoka dokładność: zapewnia dokładne pomiary ciśnienia różniczkowego.
2Doskonała stabilność: utrzymuje wydajność przez długi czas.
3. Szeroki zakres pomiarów: zdolny do pomiaru małych do dużych ciśnieni różnicowych.
4Kompensacja temperatury: zapewnia dokładne odczyty w szerokim zakresie temperatur.
- Detekcja ciśnienia różnicowego
- Instrumenty kalibracyjne ciśnienia
- Pomiar poziomu płynu
- Zapewnienie zasilania: ≤10VDC
- Wyjściowe napięcie w trybie wspólnym: 50% wejścia (typowe)
- Impedancja wejściowa:4KΩ~20KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Połączenie elektryczne: 100 mm drutu wysokotemperaturowego.
| Parametry wydajnościz czujnikiem ciśnienia z różnicowego rozproszonego krzemu: | ||||
| Zakres pomiaru | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Rodzaj | Maksymalnie | Jednostka | ||
| Liniowość | ± 0.15 | ± 0.3 | % F.S. | |
| Powtarzalność | 0.05 | 0.1 | % F.S. | |
| Hysteresa | 0.05 | 0.1 | % F.S. | |
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | |
| Produkcja na pełną skalę | ≤ 20KPa | 50±1 | 50±2 | mV |
| ≥ 35 kPa | 100±1 | 100±2 | mV | |
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | |
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | |
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥ 35 kPa | 0 ~ 70 | oC | ||
| Temperatura pracy | -20~80 | oC | ||
| Temperatura przechowywania | -40~125 | oC | ||
| Dopuszczalne przeciążenie | Przyjmij mniejszą wartość pomiędzy 3 razy pełną skalę lub 4MPa | |||
| Ciśnienie wybuchowe | 5x pełna skala | |||
| Stabilność długoterminowa | 00,2% | F.S./Rok | ||
| Materiał przewodu | 316L | |||
| Odporność na izolację | ≥ 200MΩ 100VDC | |||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | |||
| Szok. | 100 g, 11 ms | |||
| Czas reakcji | ≤ 1 ms | |||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | |||
| Środek wypełniający | Olej krzemowy | |||
| Waga | ~ 45 g | |||
| Parametry są badane w następujących warunkach: napięcie stałe 10V i temperatura otoczenia 25oC | ||||
| Projekt budowyz czujnikiem ciśnienia z różnicowego rozproszonego krzemu | |
| Wymiar | |
| Uwaga:Jeśli wystąpią jakiekolwiek zmiany w kolorach drutu, proszę zapoznać się z etykietą dołączoną do czujnika w celu uzyskania dokładnych informacji. | |
| Połączenie elektryczne i rekompensataz czujnikiem ciśnienia z różnicowego rozproszonego krzemu |
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzeniową i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania na przepony czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepustki.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy zastosować etykietę na rdzeniu.
