Wprowadzenie czujnika ciśnienia przepływowego:

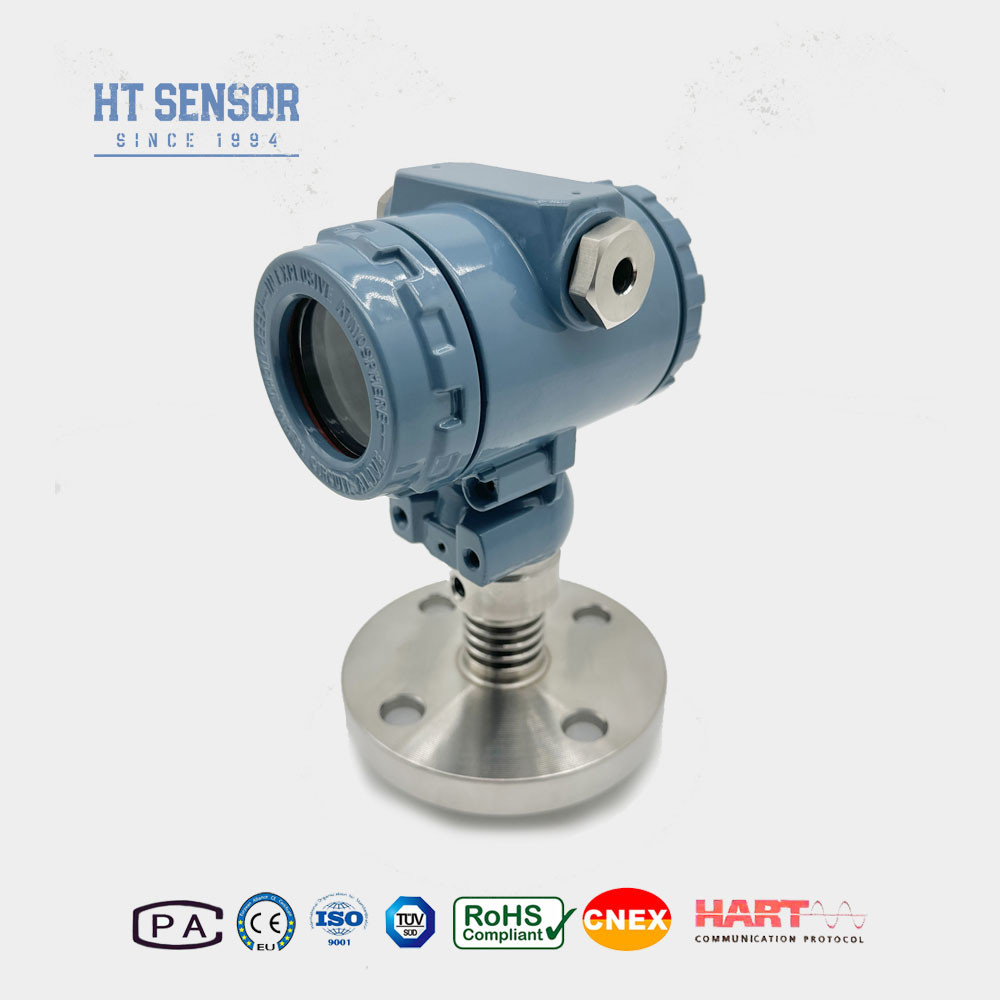

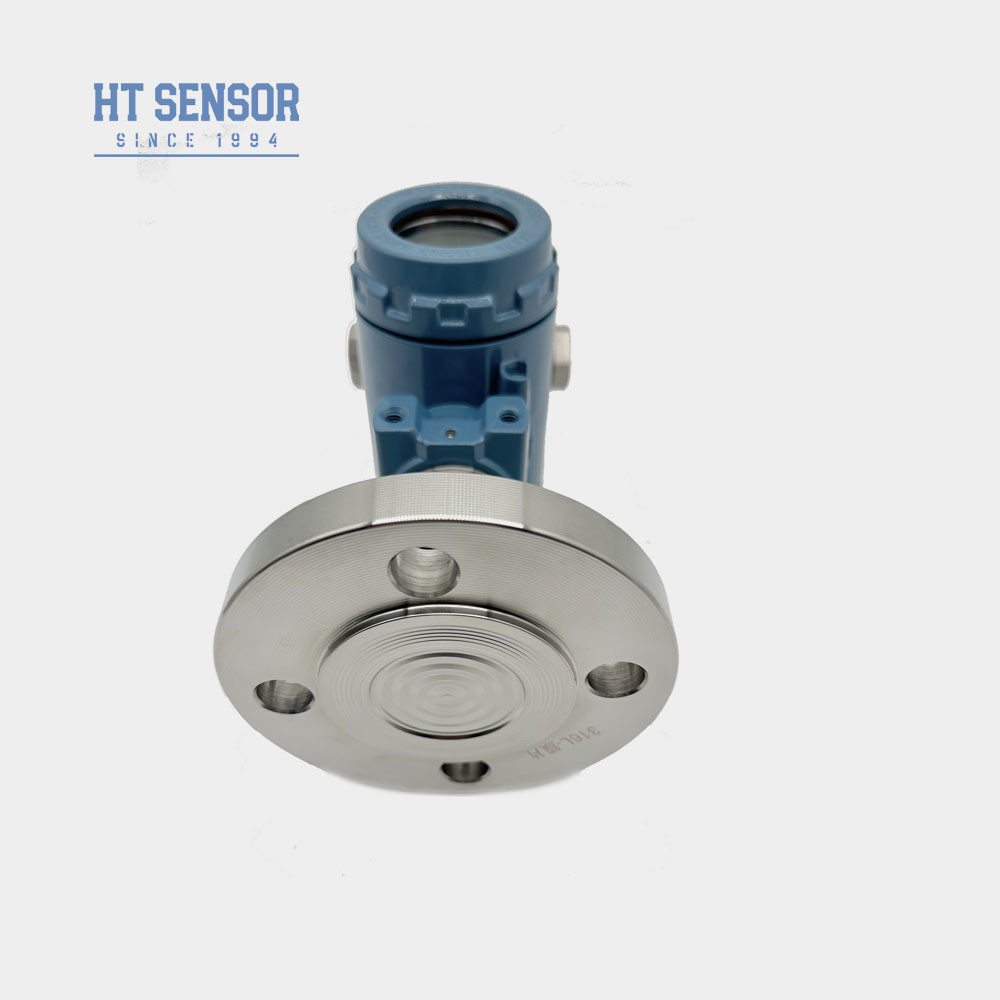

Przekaźnik ciśnienia BP93420-III-FL wykorzystuje rdzeń wypełniony olejem z silikonowej folii rezystywnej serii HT jako element pomiarowy sygnału.Połączenie procesowe obejmuje bezpośrednie spawanie diafragmy izolacyjnej 316L i pasującej flanszyWnętrze obudowy ze stali nierdzewnej jest wyposażone w urządzenie do pomiaru ciśnienia.obwód przetwarzania sygnału konwertuje sygnał czujnika na standardowy sygnał wyjściowyW celu zagwarantowania stabilnej i niezawodnej wydajności nadajnika przeprowadzono rygorystyczne testy i badania starzenia się komponentów, półproduktów i produktów gotowych.
| Parametry wydajności |
| Zakres pomiaru |
- 100 kPa... 0 kPa 35 kPa... 1 MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność i histereza |
0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70°C ((≤10mpa, dostosowywalne) |
| Temperatura pracy |
-20°C~80°C |
| Temperatura przechowywania |
-40°C~120°C |
| Wibracje |
10g,55Hz 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex ia IIC T6 Ga |
| Ocena ochrony |
IP65 |
| Pieczęć O-Ring |
Kauczuk fluorowy |
| Waga |
~ 4 kg |
Charakterystyka produktuczujnik ciśnienia diafragmy:
- 1. Szeroki zakres pomiarów,różne opcje interfejsu ciśnienia
- 2. Różne opcje sygnału wyjściowego
- 3. regulowane zero i pełna skala
- 4Wysoka dokładność, wiele sterylnych połączeń procesowych
Zastosowanieczujnik ciśnienia diafragmy:
- Odpowiedni do pomiaru gazów i płynów nieżrących z 316L.
- Przemysł medyczny, biofarmaceutyczny i higieny żywności do sterylnego przetwarzania.
- Używane w przemyśle papierniczym i chemicznym, a także dla poziomu ścieków i napojów.
| Sygnał wyjściowy ofczujnik ciśnienia diafragmy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protokół komunikacji RS485 |
3.6 ~ 30V / akumulator |
4 przewody |
| Wskazówki do zamawianiafczujnik ciśnienia diafragmy |
- 1. Zapewnienie zgodności: Przy wyborze produktu należy sprawdzić, czy badane medium jest zgodne z częściami kontaktowymi produktu.
- 2. Produkty odporne na wybuchy: Należy pamiętać, że produkty odporne na wybuchy nie obejmują głowic cyfrowych wyświetlaczy.
- 3. Zasilanie wyświetlaczy: podczas zamawiania nadajnika z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być mniejsze niż 20 VDC.
- 4Ochrona przed błyskawicami: Aby zapewnić niezawodną pracę produktu,zaleca się zainstalowanie urządzeń ochrony przed błyskawicami na miejscu i zapewnienie niezawodnego uziemienia produktu i zasilania.
- 5Wybór pierścienia uszczelniającego: nominalny zakres temperatury pracy pierścienia O z gumy fluorowej wynosi od -20°C do 250°C. Jeśli temperatura pracy produktu jest niższa niż -20°C,należy wybrać pierścień uszczelniający typu EPDM O.
- 6Opcje kabli: domyślna długość kabla wynosi 1,5 m, a do wyboru są trzy rodzaje materiałów kablowych.Jeżeli wymagany jest inny materiał kabla, proszę wskazać w formularzu zamówienia.
- 7W przypadku szczególnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub RF, proszę poinformować nas i wskazać je w zamówieniu..
| Wskazówka zamówieniaczujnik ciśnienia diafragmy |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
|
|
| IC |
Przekaźnik ciśnienia wysokiej temperatury |
|
|
| IQ/IQT |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
-100kPa...0kPa ~ 35kPa...3.5MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
