HT19V Kompensowany przez temperaturę czujnik ciśnienia piiezoresystywnego z krzemu bez rodzaju nici
Product Details
| Model nr.: | HT19V | Rodzaj nitki: | - Nie, nie. |
|---|---|---|---|
| Typ okablowania: | Czteroprzewodowy | Środek pomiarowy: | Gaz i ciecz |
| Zakres: | 0-10kpa~60mpa | Produkcja: | MV |
| Rodzaj ciśnienia: | G/A/S | Dostarczać: | 5-10 V prądu stałego |
| Kod Hs: | 9026209090 | Możliwość Supply: | 20000 sztuk / miesiąc |
| Rodzaj: | Piezorezystancyjny czujnik ciśnienia | Materiał: | Stal nierdzewna |
| Dostosowanie: | Dostępne OEM i ODM | ||
| Podkreślić |
HT19V Silisium Piezoresystywne czujnik ciśnienia,Bezprzewodowy czujnik ciśnienia piiezoresystywnego z krzemu,Czujnik ciśnienia piiezoresystywnego z kompensacją temperatury z krzemu |
||
Product Description

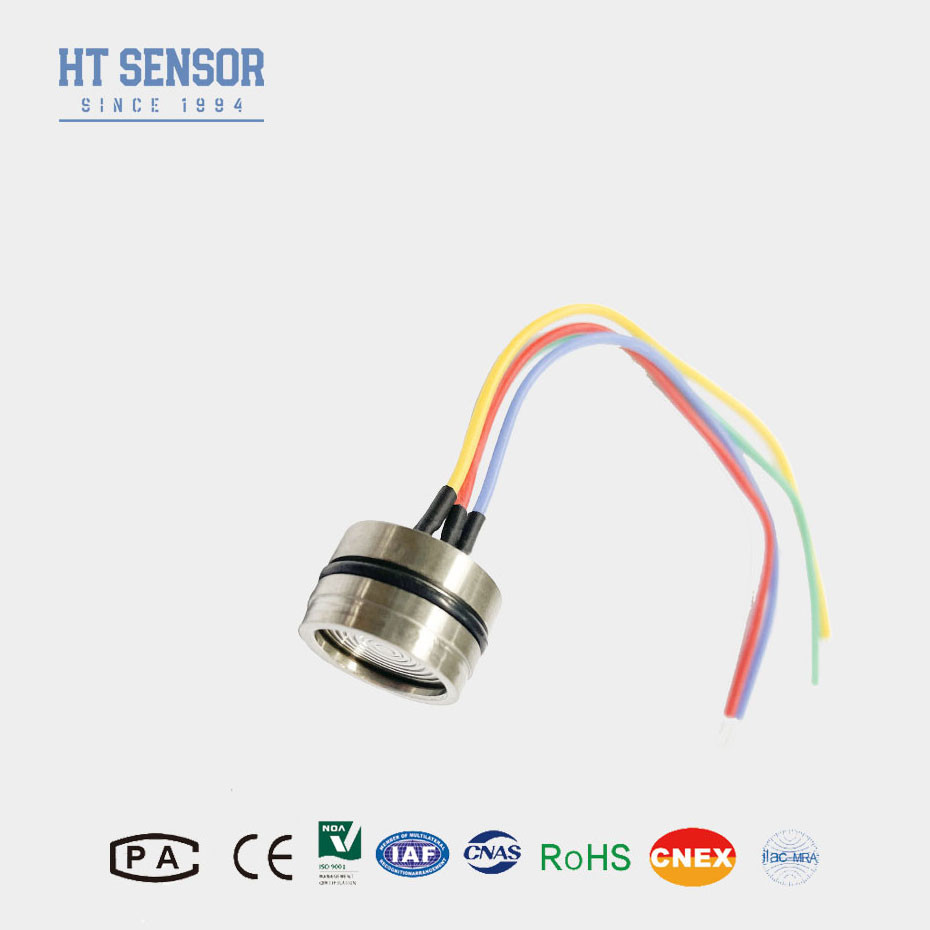

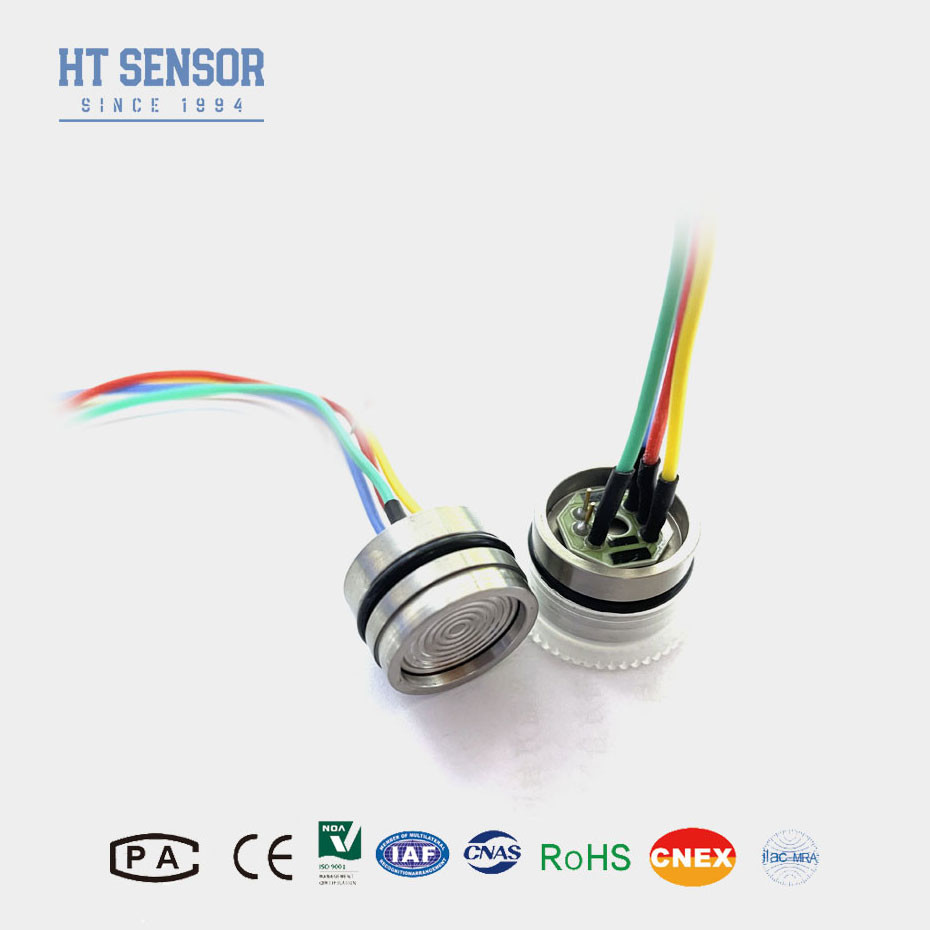

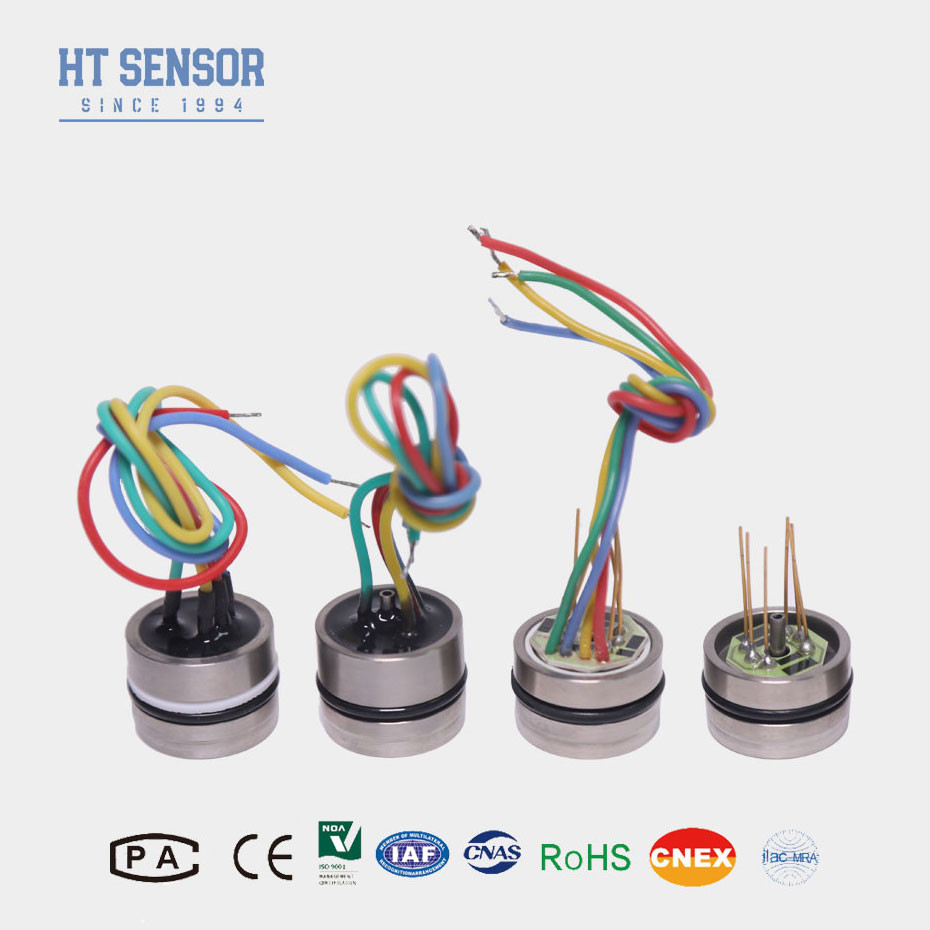

HT19V Piezoresystywny czujnik ciśnienia krzemu
Wprowadzenie krzemowego czujnika ciśnienia:
Rdzeń krzemowego czujnika ciśnienia piezorezystywnego HT19 to bardzo stabilny element z rozproszonego krzemu.czujnik ciśnienia z krzemu piezoresystywnego, opakowany w obudowie ze stali nierdzewnej o pojemności 316LKompensowany HT26 jest oferowany w opakowaniu spawalnym lub z różnorodnymi wyposażeniami z nitkami, takimi jak 1/4 i 1/8NPT, 1/4BSP, a także opracowanymi na zamówienie wyposażeniami procesowymi.
Cechy produktuzPiezoresystywny czujnik ciśnienia krzemu
• Można go zamontować z uszczelnieniem O-ring
• Powierzchnie mokre ze stali nierdzewnej
• Zwiększone
• kalibrowany ASIC
• Bezwzględny, zamknięty miernik
• Opcja kablowa
• Wyjście analogowe
• Wysyłanie wyjścia opcjonalne (kontaktuj fabrykę w celu uzyskania szczegółów)
Wnioskio pojemności nieprzekraczającej 10 W:
1- nadaje się do pomiaru ciśnienia gazu korozyjnego i cieczy, zgodny z 316 l stali nierdzewnej
2. Używane w systemach sterowania procesami do monitorowania i kontroli ciśnienia.
3Często stosowane w systemie chłodzenia i pomiar ciśnienia sprężarki powietrza.
Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
1.Zapewnienie zasilania: ≤10VDC
2.Wypływowe napięcie w trybie wspólnym: 50% wejścia (typowe)
3.Impedancja wejściowa: 4KΩ~20KΩ
4Impedancja wyjściowa:2.5KΩ~6KΩ
5Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy
| Parametry wydajnościo pojemności nieprzekraczającej 10 W/ - Nie. | ||||||
| Zakres pomiaru | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Zapełnione | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Rodzaj | Maksymalnie | Jednostka | ||||
| Nieliniowość | ± 0.15 | ± 0.3 | % F.S. | |||
| Powtarzalność | 0.05 | 0.1 | % F.S. | |||
| Hysteresa | 0.05 | 0.1 | % F.S. | |||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | |||
| Produkcja na pełną skalę | ≤ 20KPa | 50±1 | 50±2 | mV | ||
| ≥ 35 kPa | 100±1 | 100±2 | mV | |||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | |||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | |||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura pracy | -20~80 | oC | ||||
| Temperatura przechowywania | -40~125 | oC | ||||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa | |||||
| Ciśnienie wybuchowe | 5x pełna skala | |||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | ||||
| Materiał przewodu | 316L | |||||
| Odporność na izolację | ≥ 200MΩ 100VDC | |||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | |||||
| Szok. | 100 g, 11 ms | |||||
| Czas reakcji | ≤ 1 ms | |||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | |||||
| Środek wypełniający | Olej krzemowy | |||||
| Waga | ~ 28 g | |||||
| Parametry są badane w następujących warunkach: 10V @ 25oC | ||||||
| Projekt budowyo pojemności nieprzekraczającej 10 W | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Połączenie elektryczne i rekompensatao pojemności nieprzekraczającej 10 W |
|
|
| Przykłady wyboru |
| Wskazówki dotyczące zamawiania |
| Pytania i odpowiedzi |
1Jakie czynniki należy uwzględnić przy wyborze czujnika ciśnienia?
Zakres ciśnienia: maksymalne i minimalne ciśnienie, które czujnik może zmierzyć.
Dokładność: wymagany stopień dokładności pomiaru.
sygnał wyjściowy: rodzaj sygnału wyjściowego (np. 4-20mA, 0-5VDC, wyjścia cyfrowe).
Środowisko pracy: warunki takie jak temperatura, wilgotność i narażenie na działanie substancji żrących.
Kompatybilność materiałów: zapewnienie kompatybilności materiałów czujników ze środkami pomiarowymi.
Czas reakcji: szybkość reakcji czujnika na zmiany ciśnienia.
2Jak zainstalować czujnik ciśnienia?
Montowanie: bezpiecznie zamontować czujnik przy użyciu odpowiednich elementów i upewnić się, że jest prawidłowo ustawiony z źródłem ciśnienia.
Podłączenie: podłącz wyjście elektryczne do systemu sterowania lub urządzenia monitorującego zgodnie z instrukcjami producenta.
Kalibracja: wykonywanie kalibracji w celu zapewnienia dokładności odczytu.
Bezpieczeństwo: Należy przestrzegać wszystkich wytycznych bezpieczeństwa, aby zapobiec uszkodzeniu czujnika lub uszkodzeniu.
3Jak utrzymać czujnik ciśnienia?
Regularna kalibracja: okresowa kalibracja czujnika w celu utrzymania dokładności.
Inspekcja: Regularnie sprawdzaj, czy nie wystąpiły uszkodzenia lub zużycie.
Czyszczenie: czyszczenie czujnika i jego połączeń w celu zapobiegania zanieczyszczeniu.
Ochrona: Upewnij się, że czujnik jest chroniony przed czynnikami środowiskowymi, które mogą mieć wpływ na jego działanie.
4Jakie są powszechne zastosowania czujników ciśnienia?
Automatyka przemysłowa: monitorowanie i kontrolowanie ciśnienia procesów w produkcji.
Automatyka: pomiar ciśnienia oleju, paliwa i powietrza w silnikach.
Urządzenia medyczne: monitorowanie ciśnienia krwi i innych czynników fizjologicznych.
Systemy HVAC: zapewnienie odpowiedniego ciśnienia powietrza i gazu.
Kosmiczne: pomiar ciśnienia w kabinie i inne krytyczne parametry.
Monitoring środowiska: pomiar ciśnienia atmosferycznego i wody.
5Co to jest cyfrowa kompensacja w czujnikach ciśnienia?
Kompensacja cyfrowa polega na wykorzystaniu mikroprocesorów do korekty błędów i nieliniowości w pomiarach ciśnienia.Technika ta poprawia dokładność poprzez regulację mocy czujnika w oparciu o przedkalibrowane współczynniki korekcyjne i zmiany temperatury.
6Co powinienem zrobić, jeśli czujnik ciśnienia nie działa prawidłowo?
Sprawdź połączenia: Upewnij się, że wszystkie połączenia elektryczne i mechaniczne są bezpieczne.
Przegląd kalibracji: sprawdź, czy czujnik jest prawidłowo kalibrowany.
Sprawdź uszkodzenia: szukaj uszkodzeń fizycznych czujnika lub jego komponentów.
Wykonanie przeglądu dokumentacji: w instrukcji obsługi należy zapoznać się z krokami rozwiązywania problemów.
W przypadku utrzymania problemów należy skontaktować się z producentem lub dostawcą w celu uzyskania pomocy technicznej.
