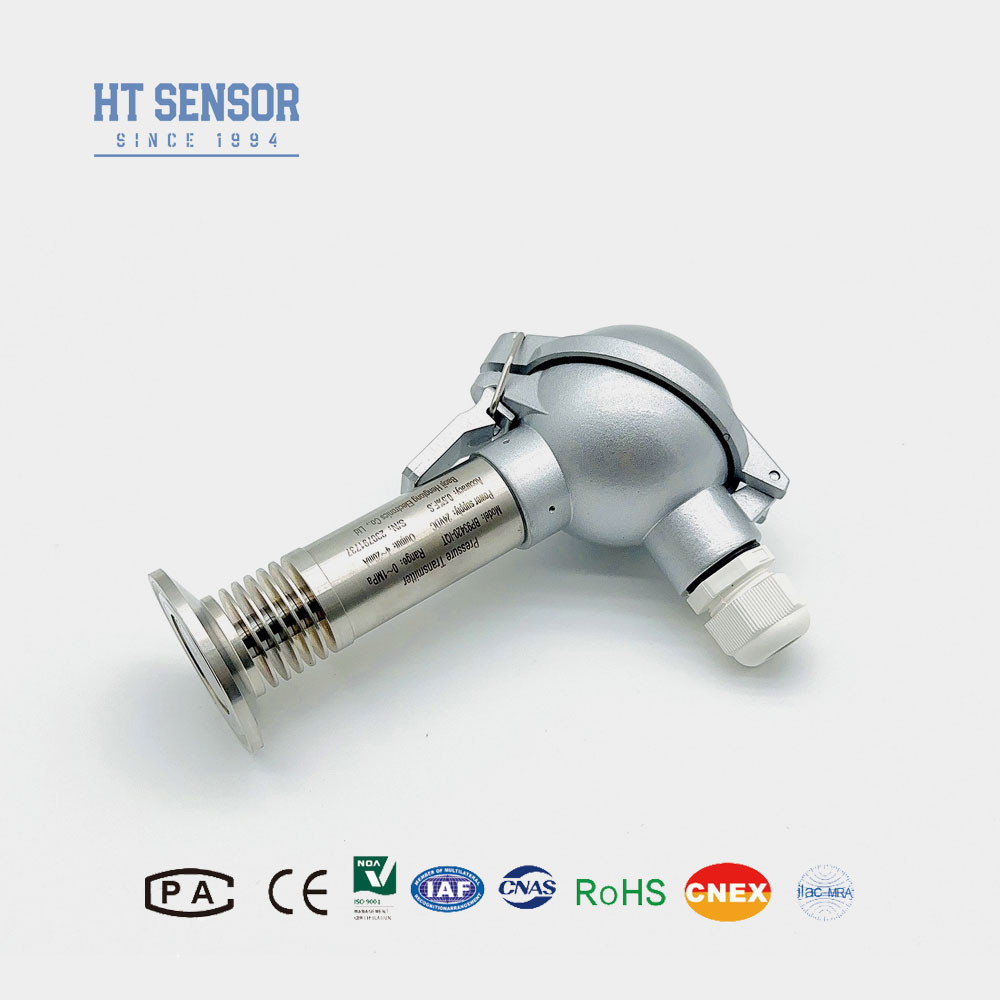

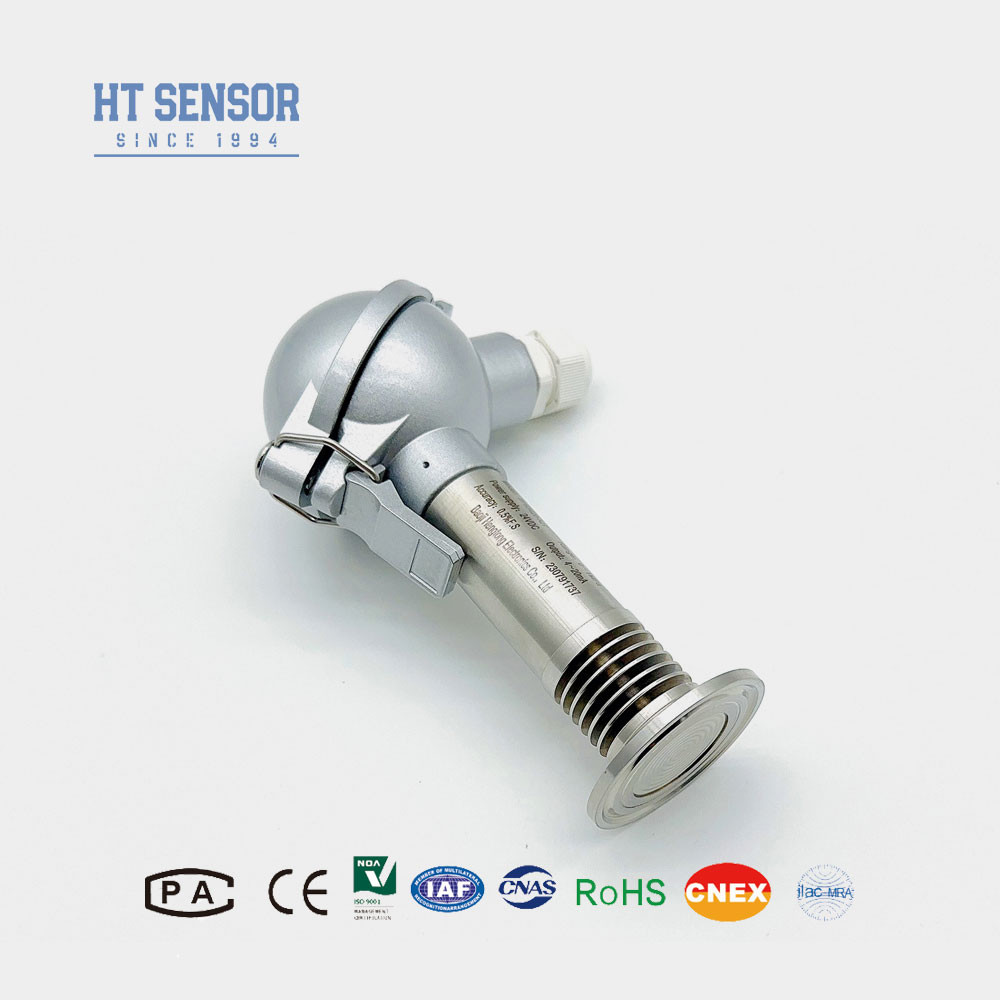

Przekaźnik ciśnienia BP93420-IQT
Wprowadzenie czujnika ciśnienia przepływowego:
Czujnik ciśnienia płaskiej błony BP93420-IQT Dzięki solidnej konstrukcji, zaawansowanej zasadzie pomiaru i wszechstronnym możliwościom zastosowania,kompaktowy czujnik ciśnienia z przepływem diafragmy BP93420-IQT wykazuje wyjątkową stabilność i niezawodnośćCechy te czynią go wszechstronnym wyborem do szerokiego zakresu zadań związanych z monitorowaniem i kontrolą ciśnienia w przemyśle, zwłaszcza w wymagających środowiskach procesowych.
| Parametry wydajnościz czujnikiem ciśnienia diafragmy: |
| Zakres pomiaru |
-100kPa...0kPa ~ 35kPa...3.5MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
≤ 0,1% FS |
| Hysteresa |
≤ 0,1% FS |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC (przystosowany) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Ocena ochrony |
IP65 |
| Waga |
~ 0,3 kg |
Cechy produktuz czujnikiem ciśnienia diafragmy:
1Szeroki zakres pomiarów, różne opcje interfejsu ciśnienia.
2Różne opcje sygnału wyjściowego.
3Zmienna zero i pełna skala.
4Wysoka dokładność, wiele sterylnych połączeń.
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protokół komunikacji RS485 |
3.6 ~ 30V / akumulator |
4 przewody |
| Wskazówki dotyczące zamawiania |
1Kompatybilność mediów
Przy wyborze produktu należy upewnić się, że pomiarowy medium jest kompatybilne z zwilżonymi elementami czujnika.Ta zgodność ma kluczowe znaczenie dla niezawodnego i prawidłowego działania urządzenia.
2Produkty odporne na wybuchy
Należy pamiętać, że produkty odporne na wybuchy nie zawierają standardowo cyfrowego wyświetlacza podczas składania zamówienia.Jest to ważny czynnik, który należy wziąć pod uwagę, jeśli aplikacja wymaga cyfrowego wyświetlacza.
3Uziemienie i ochrona przed błyskawicami
Aby zagwarantować niezawodną pracę produktu, zalecamy zainstalowanie urządzeń ochronnych przed błyskawicami na miejscu i zapewnienie prawidłowego uziemienia zarówno produktu, jak i zasilania.To pomoże chronić czujnik przed zakłóceniami elektrycznymi, utrzymując stałą wydajność.
4Opcje kablowe
Produkt nie jest wyposażony w domyślny kabel. Jeśli potrzebny jest kabel, dostępne są trzy opcje materiałów: polietylen, PVC i opancerzony.opcja kable polietylenowej zostanie użyta domyślnieJeśli potrzebujesz innego materiału kablowego, proszę wskazać to w formularzu zamówienia.
5Specjalne wymagania
Do zastosowań o szczególnych wymaganiach, takich jak silne drgania, natychmiastowa siła uderzenia lub intensywne zakłócenia elektromagnetyczne/radiofrekwencyjne,Proszę poinformować nas i podać szczegóły w zamówieniuUmożliwi to nam sprawdzenie, czy produkt jest odpowiedni dla Państwa potrzeb.
| Przewodnik zamówienia czujnik ciśnienia przewodu |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
|
|
| IC |
Przekaźnik ciśnienia wysokiej temperatury |
|
|
| IQ1/IQ2 |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
- 100 kPa... 0 kPa.~ 35kPa... 3,5MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja na Państwa produkty? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasze usługi posprzedażowe odpowiedzą na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
