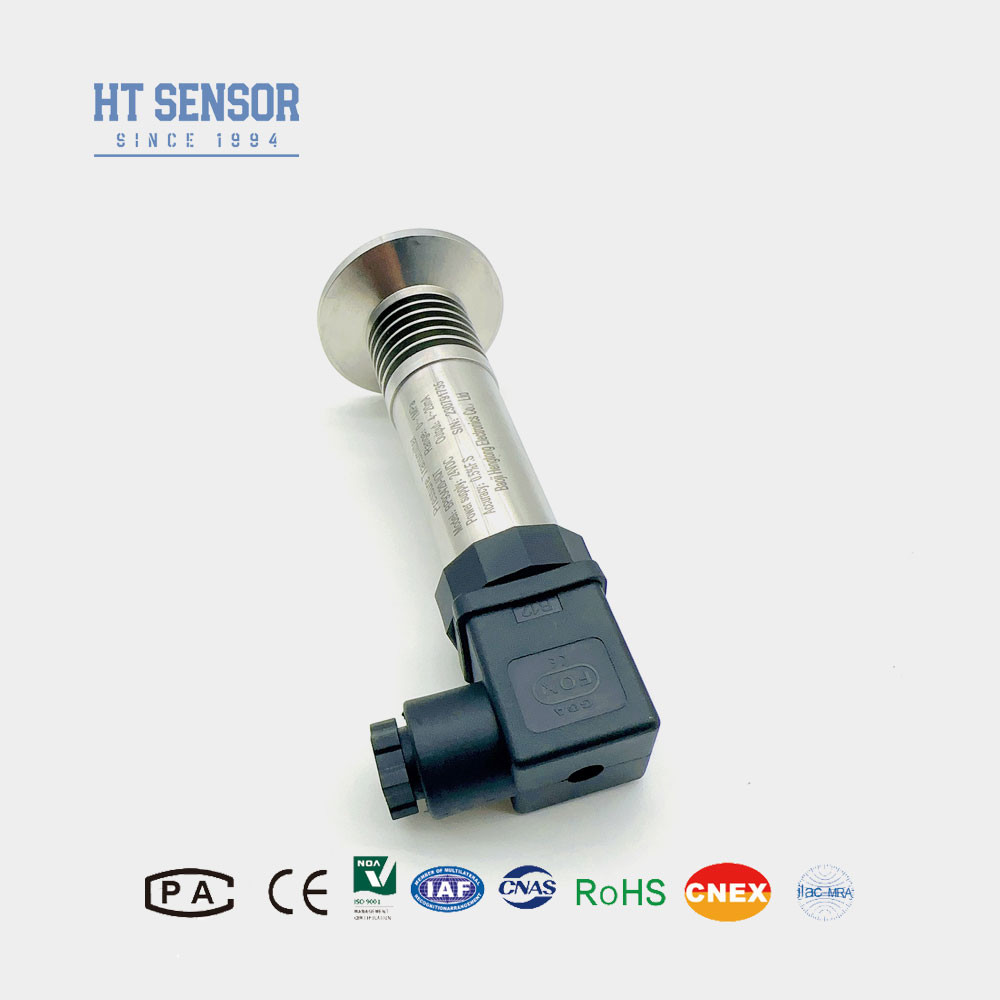

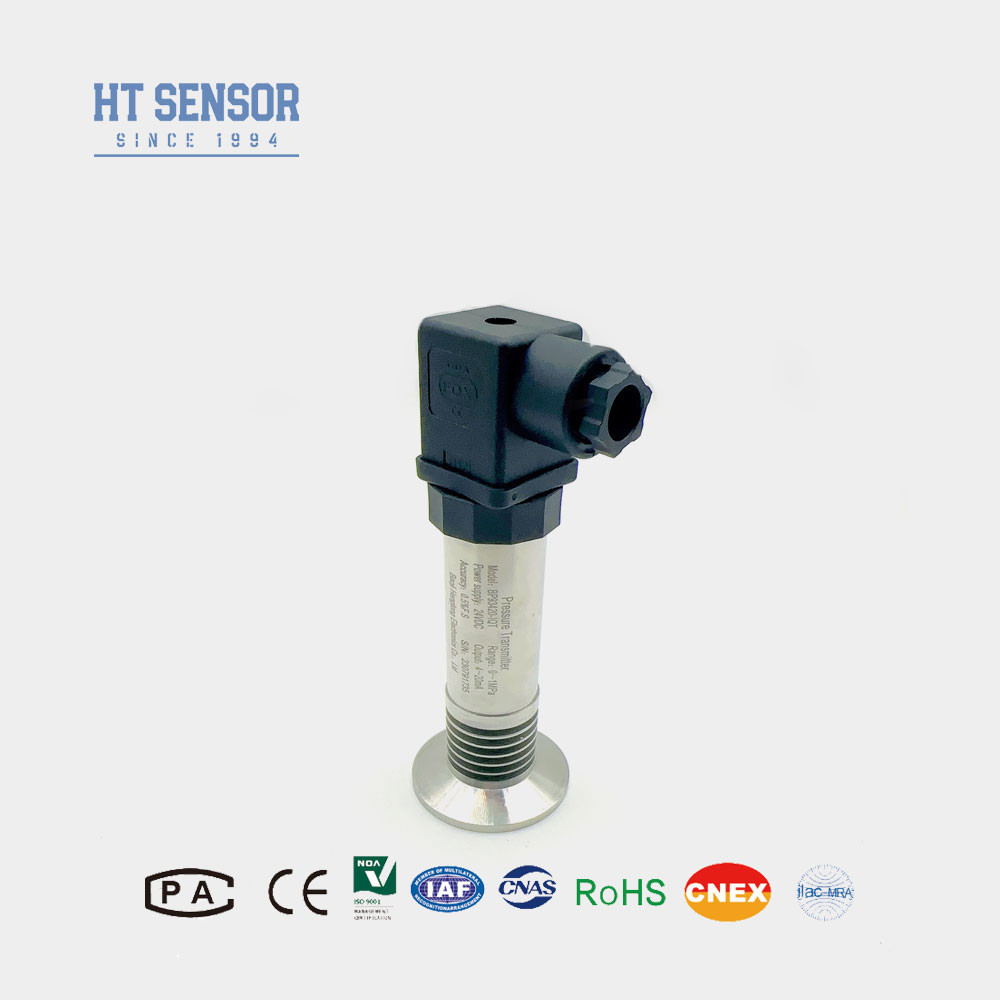

Przekaźnik ciśnienia BP93420-IQT
Wprowadzenie czujnika ciśnienia przepływowego:
Czujnik ciśnienia płaskiej błony BP93420-IQT wykorzystuje elastomer wykonany z importowanych materiałów, wraz z technologią izolacji przepony.,wyeliminowanie ryzyka zablokowania niewiściowego medium podczas pomiaru.Ta zintegrowana konstrukcja sprawia, że nadajnik nadaje się do pomiarów ciśnienia i zastosowań sterowania z wykorzystaniem warstw lepkich, takich jak powłoki chemiczne, farby, błota, asfaltu i ropy.
| Parametry wydajnościz czujnikiem ciśnienia diafragmy: |
| Zakres pomiaru |
-100kPa...0kPa ~ 35kPa...3.5MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
≤ 0,1% FS |
| Hysteresa |
≤ 0,1% FS |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC (przystosowany) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Ocena ochrony |
IP65 |
| Waga |
~ 0,3 kg |
Cechy produktuz czujnikiem ciśnienia diafragmy:
1Szeroki zakres pomiarów, różne opcje interfejsu ciśnienia.
2Różne opcje sygnału wyjściowego.
3Zmienna zero i pełna skala.
4Wysoka dokładność, wiele sterylnych połączeń.
Wnioskiz czujnikiem ciśnienia diafragmy:
1- nadaje się do pomiaru gazów i płynów nieżrących z 316L.
2Przemysł medyczny, biofarmaceutyczny i higieny żywności do przetwarzania sterylnego.
3Używane w przemyśle papierniczym i chemicznym, a także do pomiarów poziomu ścieków i ciśnienia puszek na napoje.
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protokół komunikacji RS485 |
3.6 ~ 30V / akumulator |
4 przewody |
| Wskazówki dotyczące zamawiania |
1Kompatybilność mediów
Przy wyborze produktu należy upewnić się, że pomiarowy medium jest kompatybilne z zwilżonymi elementami czujnika.Ta zgodność ma kluczowe znaczenie dla niezawodnego i prawidłowego działania urządzenia.
2Produkty odporne na wybuchy
Należy pamiętać, że produkty odporne na wybuchy nie zawierają standardowo cyfrowego wyświetlacza podczas składania zamówienia.Jest to ważny czynnik, który należy wziąć pod uwagę, jeśli aplikacja wymaga cyfrowego wyświetlacza.
3Uziemienie i ochrona przed błyskawicami
Aby zagwarantować niezawodną pracę produktu, zalecamy zainstalowanie urządzeń ochronnych przed błyskawicami na miejscu i zapewnienie prawidłowego uziemienia zarówno produktu, jak i zasilania.To pomoże chronić czujnik przed zakłóceniami elektrycznymi, utrzymując stałą wydajność.
4Opcje kablowe
Produkt nie jest wyposażony w domyślny kabel. Jeśli potrzebny jest kabel, dostępne są trzy opcje materiałów: polietylen, PVC i opancerzony.opcja kable polietylenowej zostanie użyta domyślnieJeśli potrzebujesz innego materiału kablowego, proszę wskazać to w formularzu zamówienia.
5Specjalne wymagania
Do zastosowań o szczególnych wymaganiach, takich jak silne drgania, natychmiastowa siła uderzenia lub intensywne zakłócenia elektromagnetyczne/radiofrekwencyjne,Proszę poinformować nas i podać szczegóły w zamówieniuUmożliwi to nam sprawdzenie, czy produkt jest odpowiedni dla Państwa potrzeb.
| Przewodnik zamówienia czujnik ciśnienia przewodu |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |
Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
|
|
| IC |
Przekaźnik ciśnienia wysokiej temperatury |
|
|
| IQ1/IQ2 |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
- 100 kPa... 0 kPa.~ 35kPa... 3,5MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |
Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
