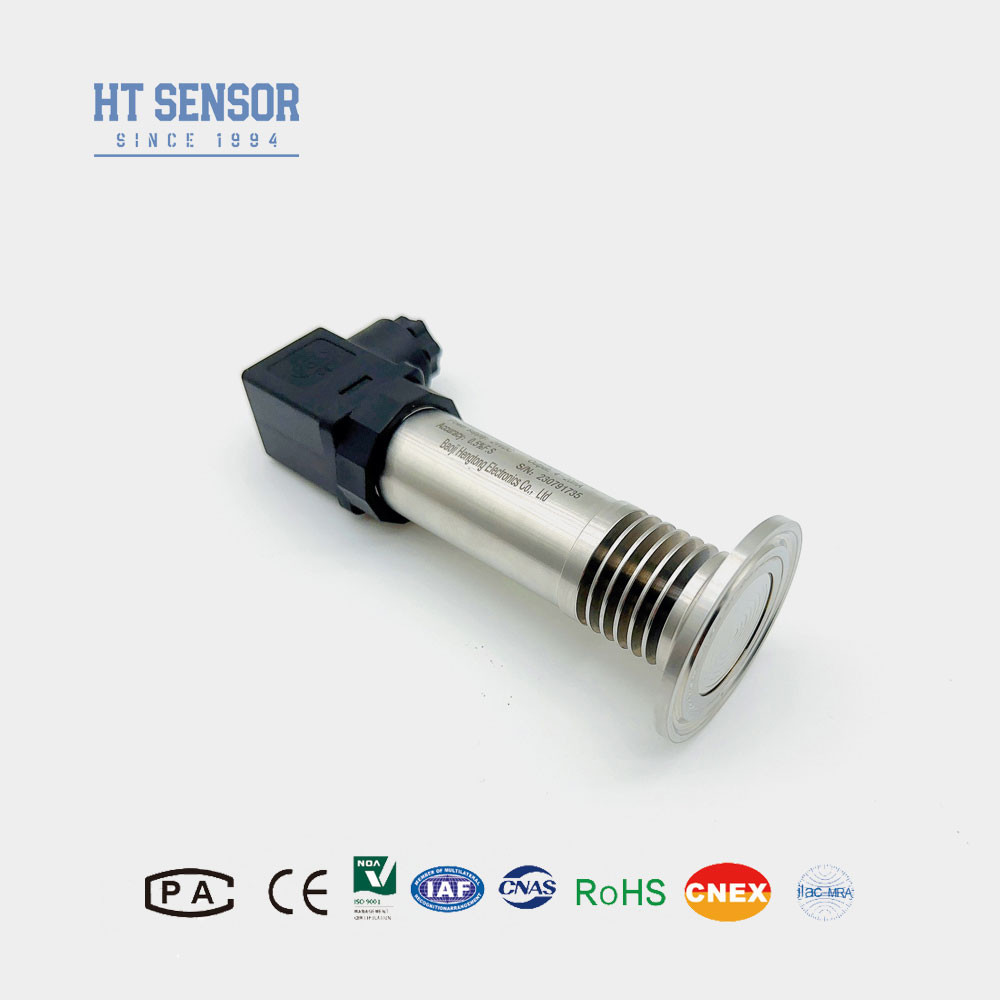

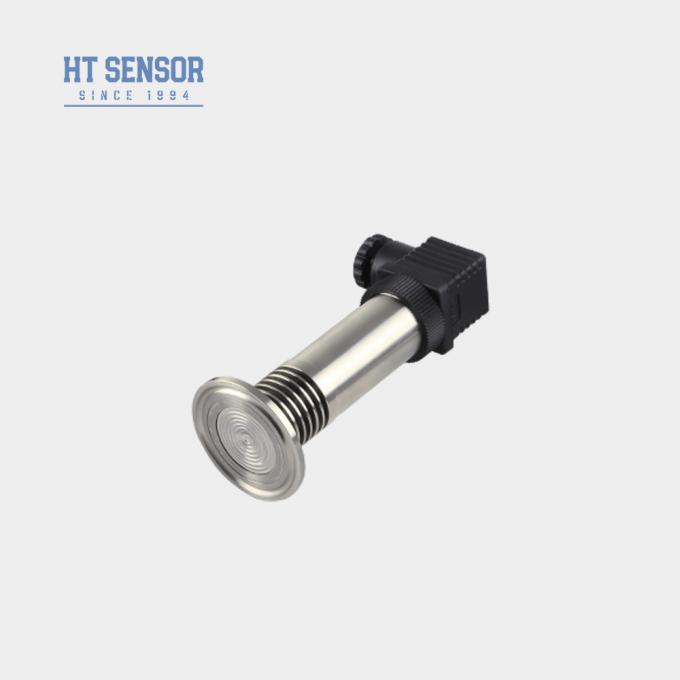

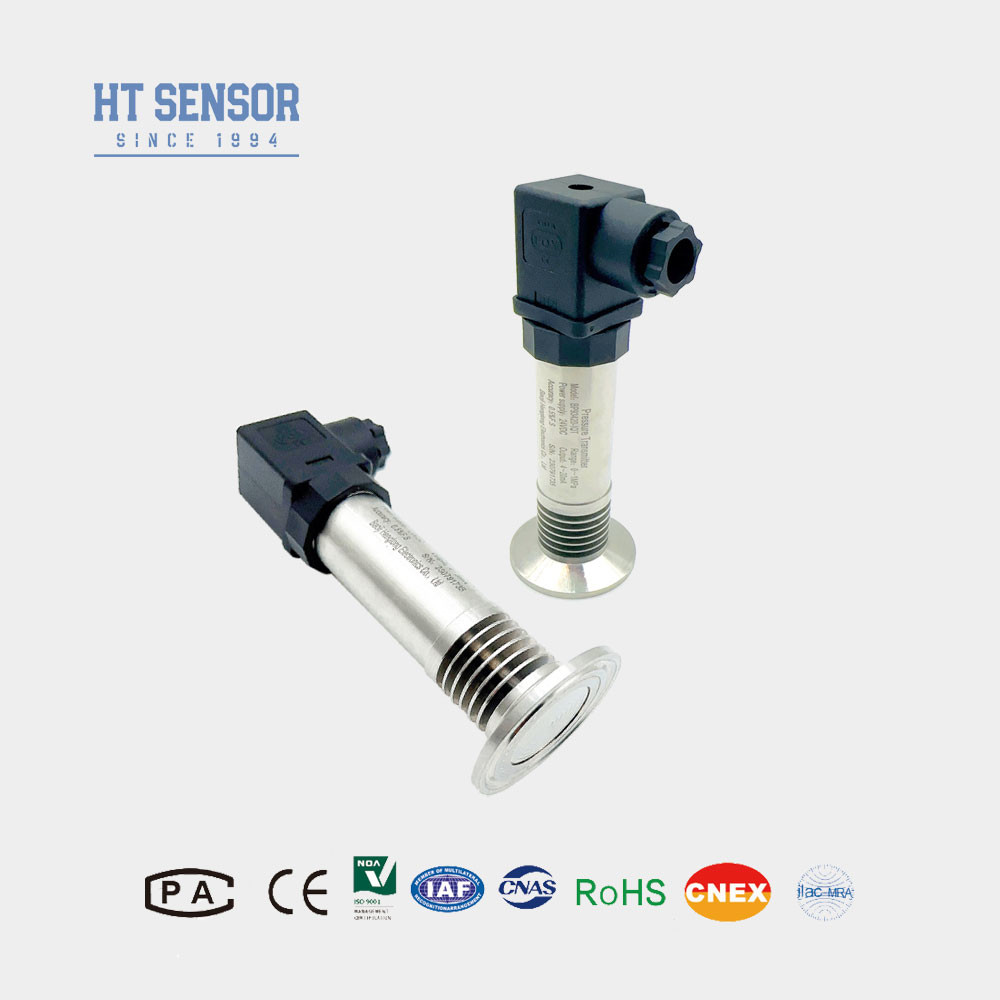

Przekaźnik ciśnienia BP93420-IQT
Wprowadzenie czujnika ciśnienia przepływowego:
Przekaźnik czujnika ciśnienia BP93420-IQT przeszedł rygorystyczne testy w różnych parametrach, zapewniając stabilną i niezawodną wydajność.Jego wystawiony duży przewód jest skuteczny w zapobieganiu zablokowaniu portu ciśnienia spowodowanego przez średnią krystalizacjęDzięki temu czujnik nadaje się do zastosowań w przemyśle spożywczym i medycznym, gdzie czystość i higiena są najważniejsze.
| Parametry wydajnościz czujnikiem ciśnienia diafragmy: |
| Zakres pomiaru |
-100kPa...0kPa ~ 35kPa...3.5MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC |
±0,25% (typowy) ±0,5% (maksymalny) |
| Powtarzalność |
≤ 0,1% FS |
| Hysteresa |
≤ 0,1% FS |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości |
2.4Khz |
| Temperatura kompensacyjna |
0-70oC (przystosowany) |
| Temperatura pracy |
-20°C do 80°C |
| Temperatura przechowywania |
-40oC do 120oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
304, 316L |
| Materiał przewodu |
316L |
| Odporność na izolację |
100MΩ 100VDC |
| Ocena ochrony |
IP65 |
| Waga |
~ 0,3 kg |
Cechy produktuz czujnikiem ciśnienia diafragmy:
1Szeroki zakres pomiarów, różne opcje interfejsu ciśnienia.
2Różne opcje sygnału wyjściowego.
3Zmienna zero i pełna skala.
4Wysoka dokładność, wiele sterylnych połączeń.
Wnioskiz czujnikiem ciśnienia diafragmy:
1- nadaje się do pomiaru gazów i płynów nieżrących z 316L.
2Przemysł medyczny, biofarmaceutyczny i higieny żywności do przetwarzania sterylnego.
3Używane w przemyśle papierniczym i chemicznym, a także do pomiarów poziomu ścieków i ciśnienia puszek na napoje.
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 przewody |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protokół komunikacji RS485 |
3.6 ~ 30V / akumulator |
4 przewody |
| Wskazówki dotyczące zamawiania |
1Kompatybilność z mediami:
Przy wyborze produktu konieczne jest zapewnienie kompatybilności badanych nośników z wilgotnymi częściami produktu.Jest to kluczowy aspekt w celu zagwarantowania prawidłowej i niezawodnej pracy czujnika.
2Produkty przeciwwybuchowe:
Przy składzie zamówienia należy pamiętać, że produkty odporne na wybuchy nie zawierają standardowego wyświetlacza cyfrowego.Jest to ważny czynnik, który należy wziąć pod uwagę, jeśli wymagane jest cyfrowe wyświetlanie dla aplikacji.
3Uziemienie i ochrona przed błyskawicami:
Aby zapewnić niezawodną pracę produktu, użytkownikom zaleca się zainstalowanie urządzeń ochronnych przed błyskawicami na miejscu oraz zapewnienie prawidłowego uziemienia produktu i zasilania.Środek ten pomoże chronić czujnik przed zakłóceniami elektrycznymi i utrzymać stałą wydajność.
4Opcje kablowe:
Produkt nie jest wyposażony w domyślny kabel. Jeśli potrzebny jest kabel, dostępne są trzy opcje materiałowe - polietylen, PVC i opancerzony.materiał kablowy z polietylenu będzie używany domyślnieJeżeli potrzebny jest inny materiał kablowy, proszę wskazać go w formularzu zamówienia.
5Specjalne wymagania:
W przypadku szczególnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia lub silne zakłócenia elektromagnetyczne/radiofrekwencyjne, prosimy o poinformowanie nas i podanie tych szczegółów w zamówieniu.Pozwoli nam to zapewnić, że produkt jest odpowiedni dla Twoich wyjątkowych wymagań aplikacyjnych.

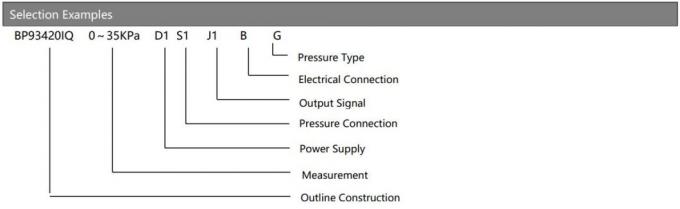

| Przewodnik zamówienia czujnik ciśnienia przewodu |
| BP93420XX |
Przekaźnik ciśnienia |
| |
Kod |
Projekt budowy |
| IB |
Przekaźnik ciśnienia ogólnego |
IX |
Wyświetlacz nadajnika ciśnienia |
| IE |
Przesyłacz ciśnienia lotniczego odporny na wstrząsy |
IIC/III |

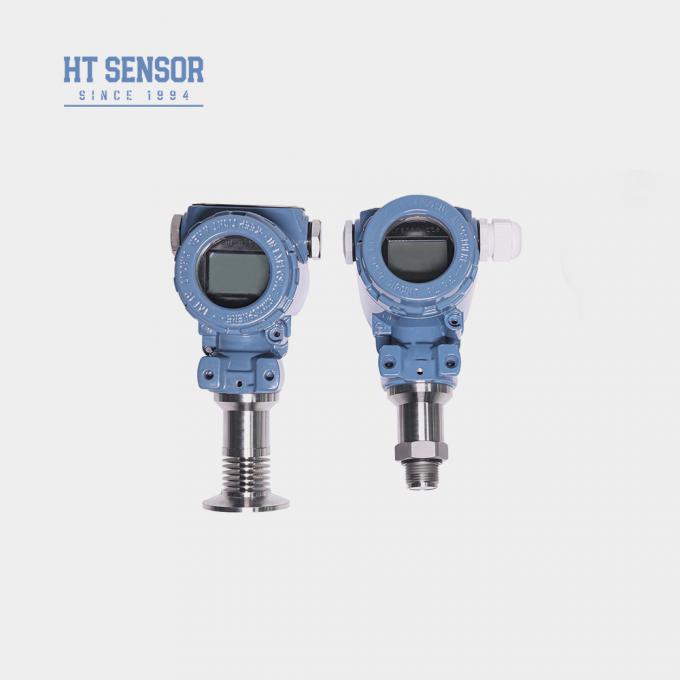

Przemysłowy nadajnik ciśnienia ogólny/wyświetlacz |
| Jeżeli |
Przewodnik ciśnienia odporny na wilgoć |
IIE/IIIE |
Przewodnik ciśnienia |
| IN |
Dedykowany nadajnik ciśnienia klimatyzacji |
|
|
| IC |

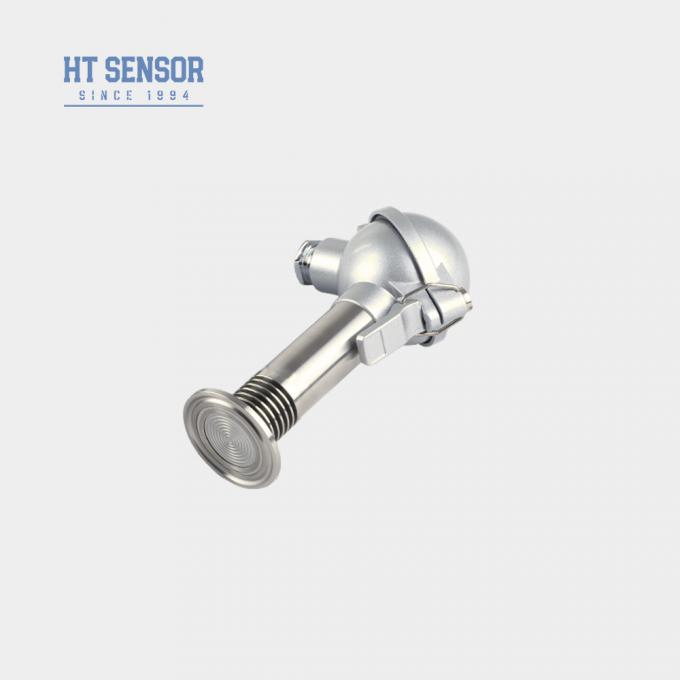

Przekaźnik ciśnienia wysokiej temperatury |
|
|
| IQ1/IQ2 |
Duża membrana/przekaźnik ciśnienia wysokiej temperatury |
|
|
| |
Zakres pomiaru |
- 100 kPa... 0 kPa.~ 35kPa... 3,5MPa |
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Połączenie ciśnieniowe |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Pozostałe |
| |
Kod |

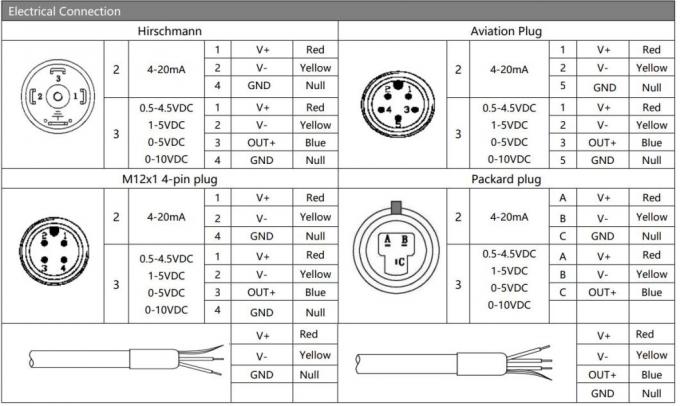

Połączenie elektryczne |
| B1 |
Hirschmann |
| B2 |
Wtyczka PG7 |
| B3 |
Wyjście z przewodu kablowego |
| B4 |
2088 Obudowa przemysłowa |
| B5 |
2088 Obudowa przemysłowa z wyświetlaczem |
| B6 |
Pozostałe |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
