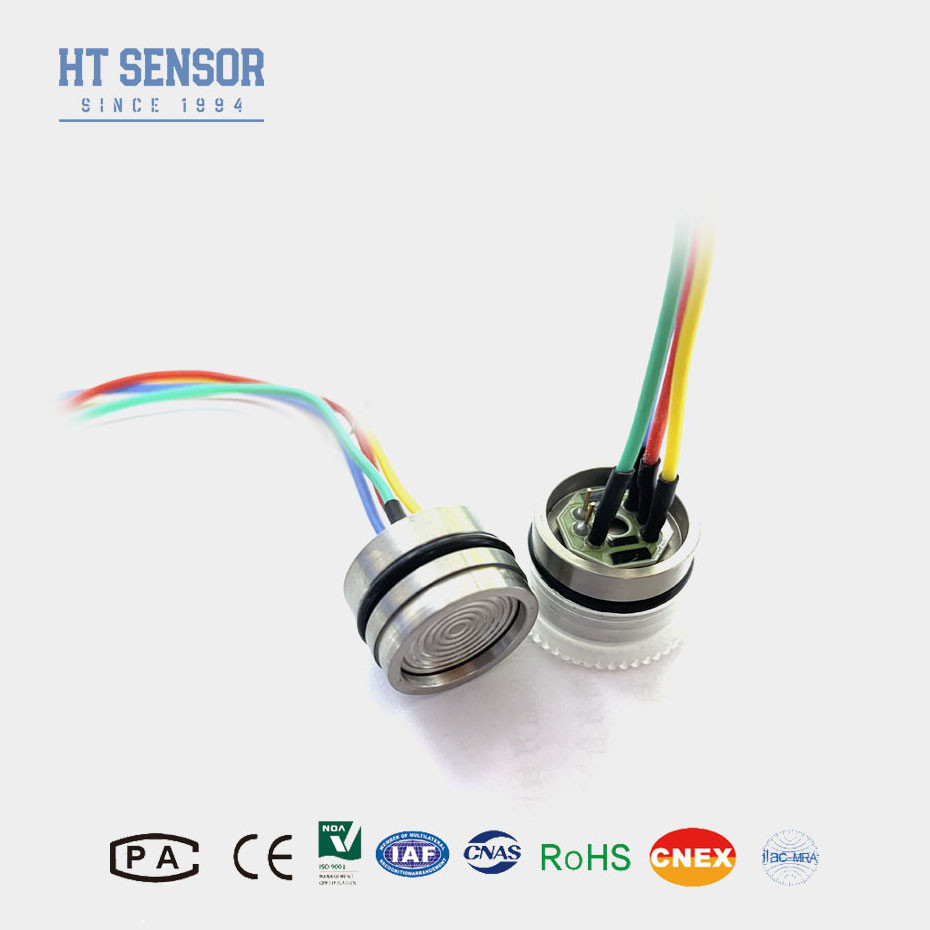

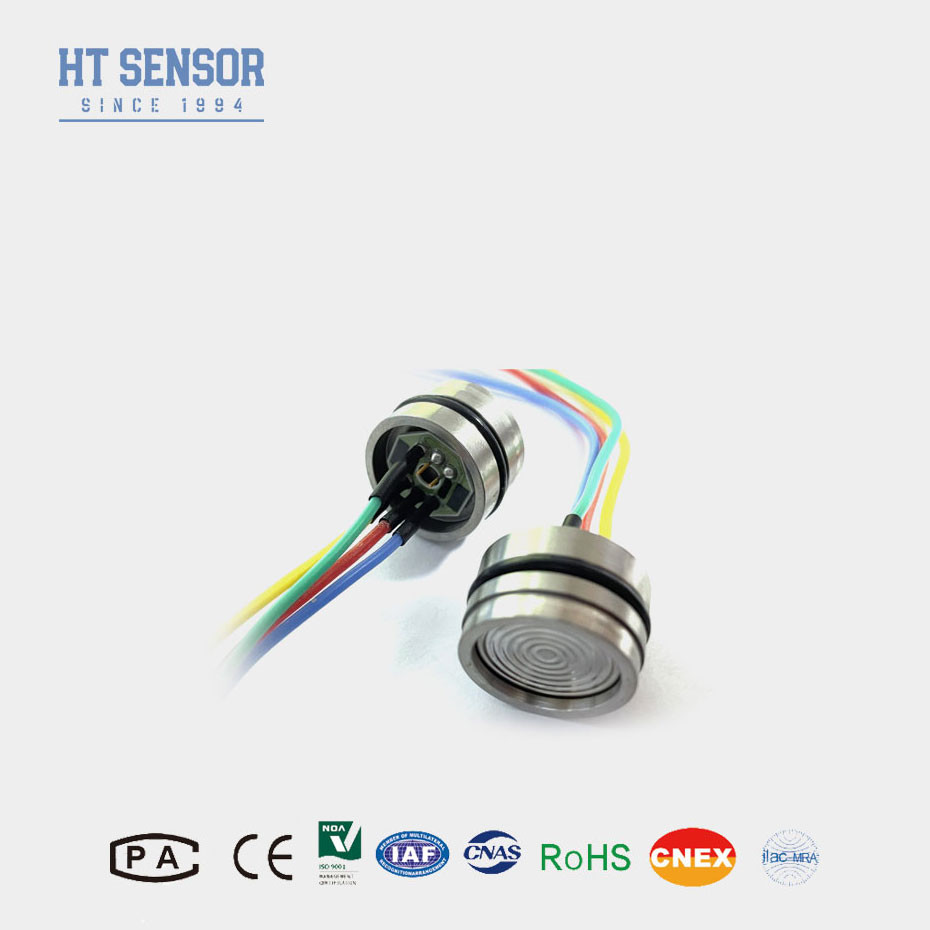

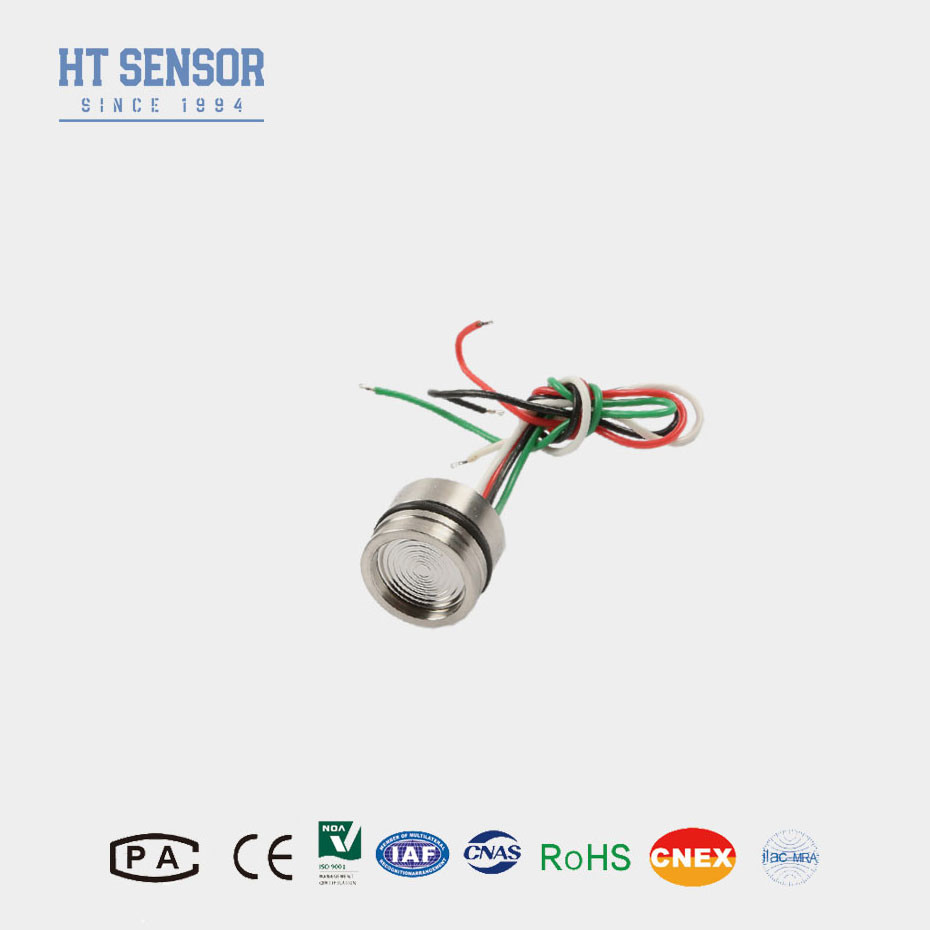

Wnioskio pojemności nieprzekraczającej 10 W:
1- nadaje się do pomiaru ciśnienia gazu korozyjnego i cieczy, zgodny z 316 l stali nierdzewnej
2. Używane w systemach sterowania procesami do monitorowania i kontroli ciśnienia.
3Często stosowane w systemie chłodzenia i pomiar ciśnienia sprężarki powietrza.
Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
1.Zapewnienie zasilania: ≤10VDC
2.Wypływowe napięcie w trybie wspólnym: 50% wejścia (typowe)
3.Impedancja wejściowa: 4KΩ~20KΩ
4Impedancja wyjściowa:2.5KΩ~6KΩ
5Połączenie elektryczne: 100 mm drut wysokotemperaturowy, kabel wstążkowy
| Parametry wydajnościo pojemności nieprzekraczającej 10 W/ - Nie. |
| Zakres pomiaru |
Rozmiar (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Absolute ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Zapełnione |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Rodzaj |
Maksymalnie |
Jednostka |
| Nieliniowość |
± 0.15 |
± 0.3 |
% F.S. |
| Powtarzalność |
0.05 |
0.1 |
% F.S. |
| Hysteresa |
0.05 |
0.1 |
% F.S. |
| Zerowy wynik offsetowy |
0± 1 |
0±2 |
mV |
| Produkcja na pełną skalę |
≤ 20KPa |
50±1 |
50±2 |
mV |
|
| ≥ 35 kPa |
100±1 |
100±2 |
mV |
|
| Zero Ofset Temp. Drift |
≤ 20KPa |
± 1 |
± 2.5 |
% F.S. |
|
| ≥ 35 kPa |
± 0.8 |
± 1.5 |
% F.S. |
|
| Całkowita temp. Drift |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
|
| ≥ 35 kPa |
± 0.8 |
± 1.5 |
% F.S. |
|
| Kompensowana czasowa. |
≤ 20KPa |
0 ~ 50 |
oC |
|
| ≥ 35 kPa |
0 ~ 70 |
oC |
|
| Temperatura pracy |
-20~80 |
oC |
|
| Temperatura przechowywania |
-40~125 |
oC |
|
| Dopuszczalne przeciążenie |
Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa |
|
|
| Ciśnienie wybuchowe |
5x pełna skala |
|
|
| Stabilność długoterminowa |
00,2% |
F.S./Rok |
|
| Materiał przewodu |
316L |
|
|
| Odporność na izolację |
≥ 200MΩ 100VDC |
|
|
| Wibracje |
Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz |
|
|
| Szok. |
100 g, 11 ms |
|
|
| Czas reakcji |
≤ 1 ms |
|
|
| O-ring Seal |
Kauczuk nitrylowy lub kauczuk fluorowy |
|
|
| Środek wypełniający |
Olej krzemowy |
|
|
| Waga |
~ 28 g |
|
|
| Parametry są badane w następujących warunkach: 10V @ 25oC |
|
| Projekt budowyo pojemności nieprzekraczającej 10 W |
| < 3,5 MPaS |
 |
≥ 3,5 MPaS
< 40 MPaS |
 |
| ≥ 40 MPaS |
 |
| Połączenie elektryczne i rekompensatao pojemności nieprzekraczającej 10 W |
|
|
| Wskazówki dotyczące zamawiania |
1Podczas montażu należy zwrócić uwagę na koordynację pomiędzy rozmiarem rdzenia a obudową nadajnika w celu osiągnięcia wymaganej szczelności.
2Przy montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równoważne ciśnienie, aby uniknąć uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzeniową i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania na przepuklę czujnika rękami lub ostrymi przedmiotami, aby uniknąć deformacji lub przebicia przepukliny i uszkodzenia rdzenia.
5. Utrzymać otwarty w stosunku do atmosfery port ciśnienia rdzenia miernika ciśnienia w celu zapobiegania przedostawaniu się wody, pary wodnej lub środków korozyjnych do komory ciśnienia ujemnego rdzenia miernika ciśnienia.
1Co to jest czujnik ciśnienia?
Czujnik ciśnienia to urządzenie mierzące ciśnienie gazów lub cieczy.Przekształca ciśnienie fizyczne w sygnał elektryczny, który może być odczytywany i przetwarzany przez systemy sterowania lub urządzenia monitorujące.
2Jak działa czujnik ciśnienia?
Czujniki ciśnienia działają przy użyciu różnych technologii, takich jak pierwiastki piezorezystywne, pojemnościowe lub piezoelektryczne, w celu wykrycia zmian ciśnienia.powoduje zmianę właściwości fizycznych elementu czujnika, który następnie przekształca się w sygnał elektryczny proporcjonalny do ciśnienia.
3Jakie są rodzaje czujników ciśnienia?
Piezoresystywne czujniki ciśnienia: do pomiaru ciśnienia używa się efektu piezoresystywnego w materiałach takich jak krzem.
Czujniki ciśnienia pojemnościowego: mierzą zmiany pojemności spowodowane deformacją membrany pod ciśnieniem.
Czujniki ciśnienia piezoelektrycznego: wykorzystują materiały generujące ładunek elektryczny w odpowiedzi na stosowane naprężenie mechaniczne.
Czujniki ciśnienia optycznego: wykorzystują modulację światła do pomiaru zmian ciśnienia.
Czujniki ciśnienia rezonansowego: mierzą ciśnienie poprzez wykrywanie zmian częstotliwości rezonansowej elementu czujnika.
