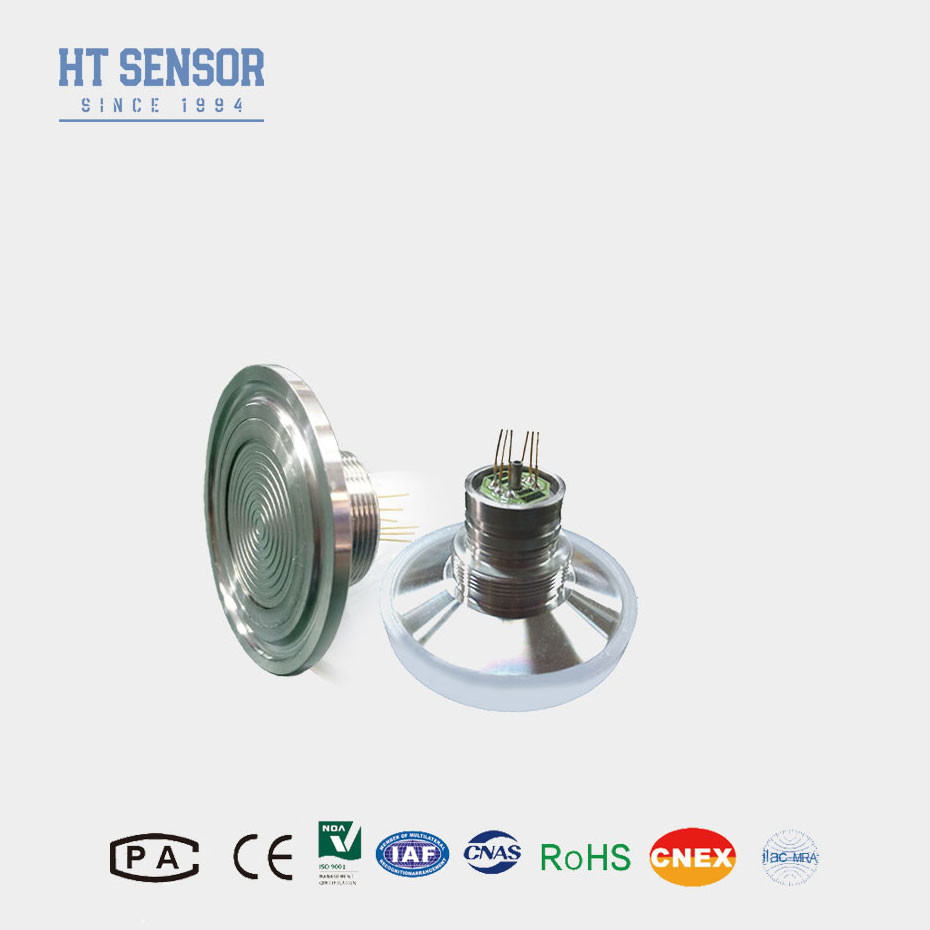

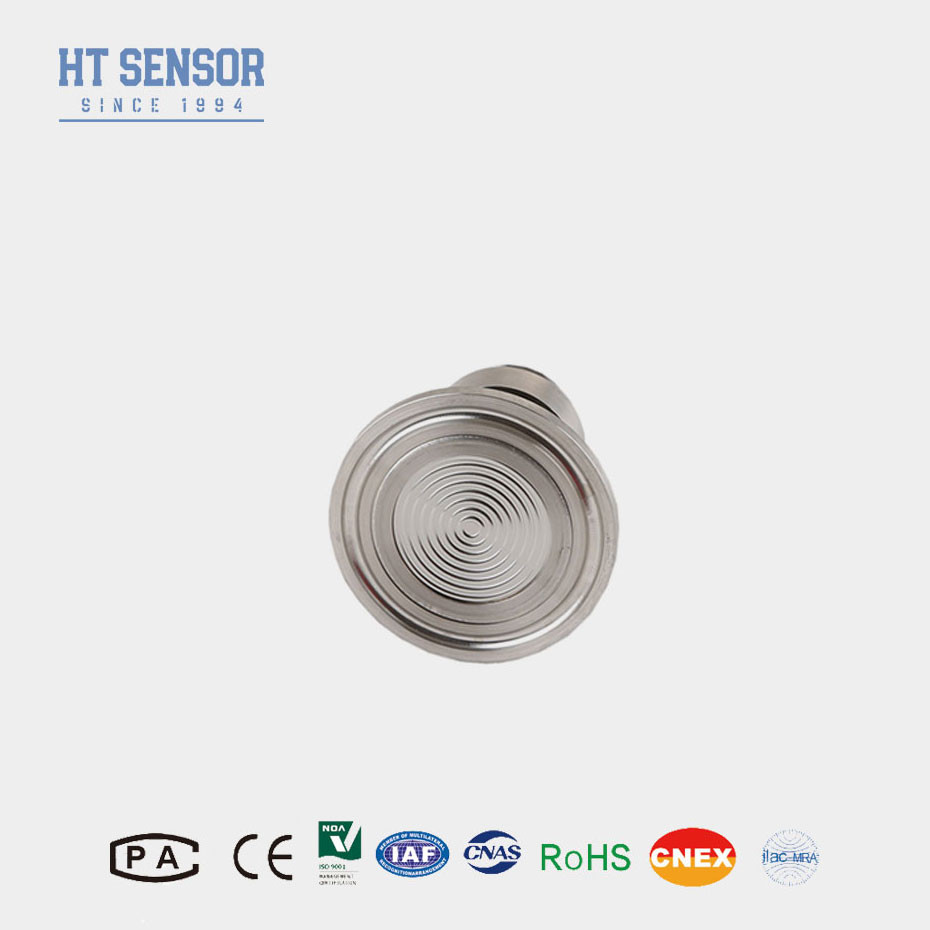

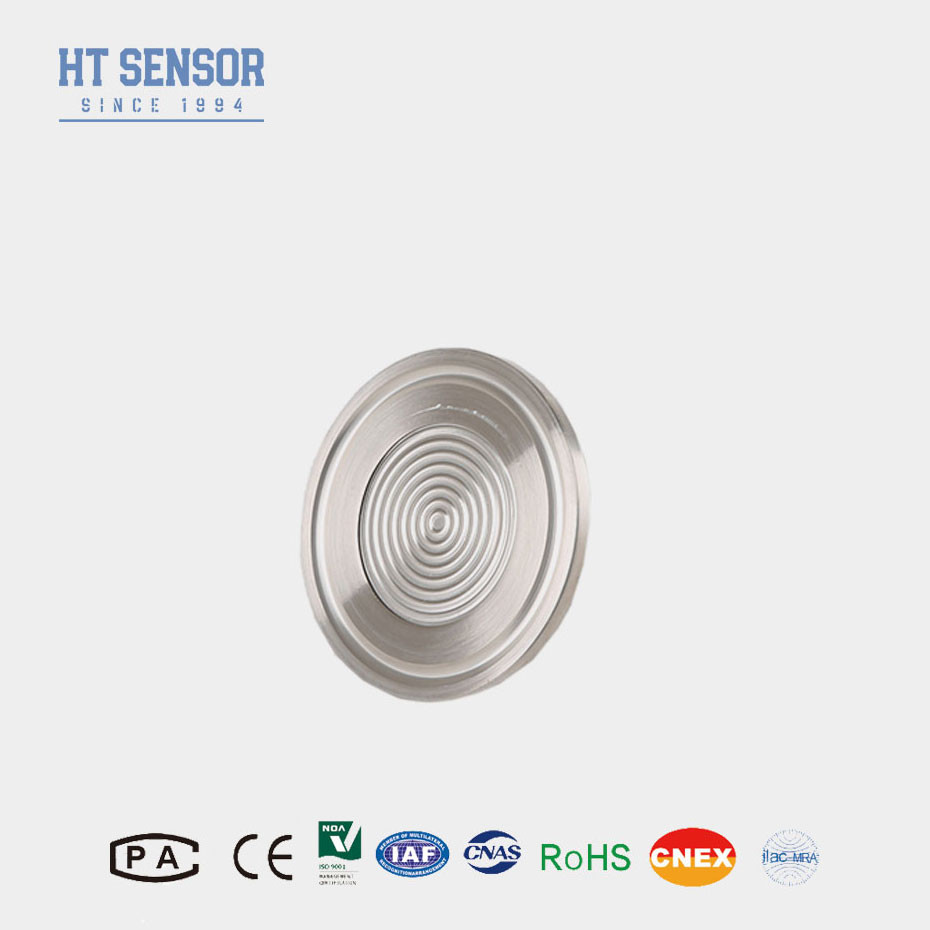

HT-IQ Silisium Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50,4 mm

HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm
HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm
HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: CE,RoHs,ISO9001
Numer modelu: HT-IQ
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk/miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT-IQ Zakres: 0-35kpa~3.5Mpa
Typ okablowania: Złote szpilki Kovar lub 4 przewody Środek pomiarowy: zaciski powietrzne i płynne
Śr: 50,4 mm Produkcja: Analogiczne 100mv+-30mv
Władza: 1,5 mA Rodzaj: Czujnik ciśnienia z rozproszonego krzemu
Materiał: Stal nierdzewna 316L Nitka: 50,4 mm
Podkreślić:

Przełącznik ciśnienia przepuszczalnika

,

Czujnik ciśnienia krzemowego

,

50.4mm czujnik ciśnienia krzemowego

opis produktu

HT-IQ czujnik ciśnienia krzemowego do badań płynów z podłączeniem klempowym o średnicy 50,4 mm

HT-IQ PiezoresystywnySilikonCzujnik ciśnienia

Wprowadzenie czujnika ciśnienia silikonowego:



HT - czujnik ciśnienia IQ to czujnik ciśnienia z diafragmy krzemowej o dyfuzji płynnej. czujnik ciśnienia z zaciskami z technologią wypełniania olejem silikonowym jednorazowego użytku. kompatybilny z mediami,czujnik ciśnienia z krzemu piezorezystywnego, opakowany w obudowie ze stali nierdzewnej o pojemności 316L. Można skonfigurować do o-kręgu
urządzenia do montażu lub przędzania i przeznaczone do zastosowań OEM, w których wymagana jest kompatybilność z środkami korozyjnymi,




HT-IQ Silisium Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50,4 mm 0HT-IQ Silisium Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50,4 mm 1

Cechy produktuz czujnikiem ciśnienia silikonowego:
  1. Zaawansowana technologia i opakowania ze stali nierdzewnej 316L
  2. 2Kompensacja temperatury i korekcja punktu zerowego poprzez grubość folii
  3. obwodu Wyjątkowa niezawodność, powtarzalność i stabilność
  4. Struktura diafragmy z wysoką temperaturą do łatwego czyszczenia
Wydajność elektrycznaz czujnikiem ciśnienia silikonowego:
  1. Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
  2. Impedancja wejściowa: 2,5KΩ~6KΩ
  3. Impedans wyjściowy: 2,5KΩ~6KΩ
  4. Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów o wysokiej temperaturze.
Parametry wydajnościo pojemności nieprzekraczającej 10 W:
Zakres pomiaru Rozmiar (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zapełnione 3500 KPaS
  Rodzaj Maksymalnie Jednostka
Nieliniowość   ± 0.15 ± 0.3 % F.S.
Powtarzalność  0.05 0.1 % F.S.
Hysteresa    0.05 0.1 % F.S.
Zerowy wynik offsetowy   0± 1 0±2 mV
Produkcja na pełną skalę   ≤ 20KPa 50±10 50±30 mV
≥ 35 kPa 100±10 100±30 mV
Zero Ofset Temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2%  F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
O-ring Seal Kauczuk nitrylowy lub kauczuk fluorowy
Środek wypełniający Olej krzemowy
Waga ~ 220 g
Parametry są badane w następujących warunkach: 1,5 mA @25°C


Projekt budowy

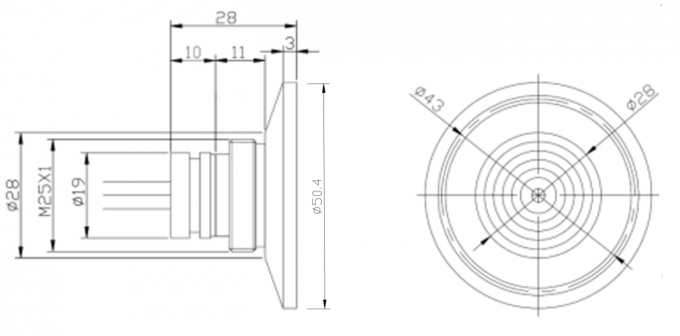

Wymiar

HT diffused silicon oil-filled pressure sensor





Połączenie elektryczne i rekompensata
HT diffused silicon oil-filled pressure sensor

Przykłady wyboru
HT diffused silicon oil-filled pressure sensor
Wskazówki dotyczące zamawiania
1. zwrócić uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu w celu osiągnięcia
wymagana szczelność
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzeniową i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania na przepony czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepustki.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy zastosować etykietę na rdzeniu.

spółka
HT diffused silicon oil-filled pressure sensorHT diffused silicon oil-filled pressure sensorHT diffused silicon oil-filled pressure sensorHT diffused silicon oil-filled pressure sensor


FQA

1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.

2.P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM

3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.

5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub partnerów długoterminowych
.
6.P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
