Przetwornik ciśnienia krzemu do zastosowań energetycznych i hydrologicznych w metalurgii chemicznej ropy naftowej
Product Details
| Materiał: | 316L | Minimalny zakres: | 10 kPa |
|---|---|---|---|
| Maksymalny zasięg: | 40 MPa | Dostarczać: | 1,5 mA |
| Produkcja: | 100 mw + 2 mw | Do wyboru: | Czterokolorowy drut silikonowy lub złote szpilki |
| Model: | HT26V | Olej: | krzem dyfuzyjny |
| Władza: | 10 V DC | ||
| Podkreślić |
Metallurgia Silikonowy przetwornik ciśnienia,Hydrologia Silikonowy przetwornik ciśnienia,Przetwornik ciśnienia krzemianowy dla ropy naftowej |
||
Product Description

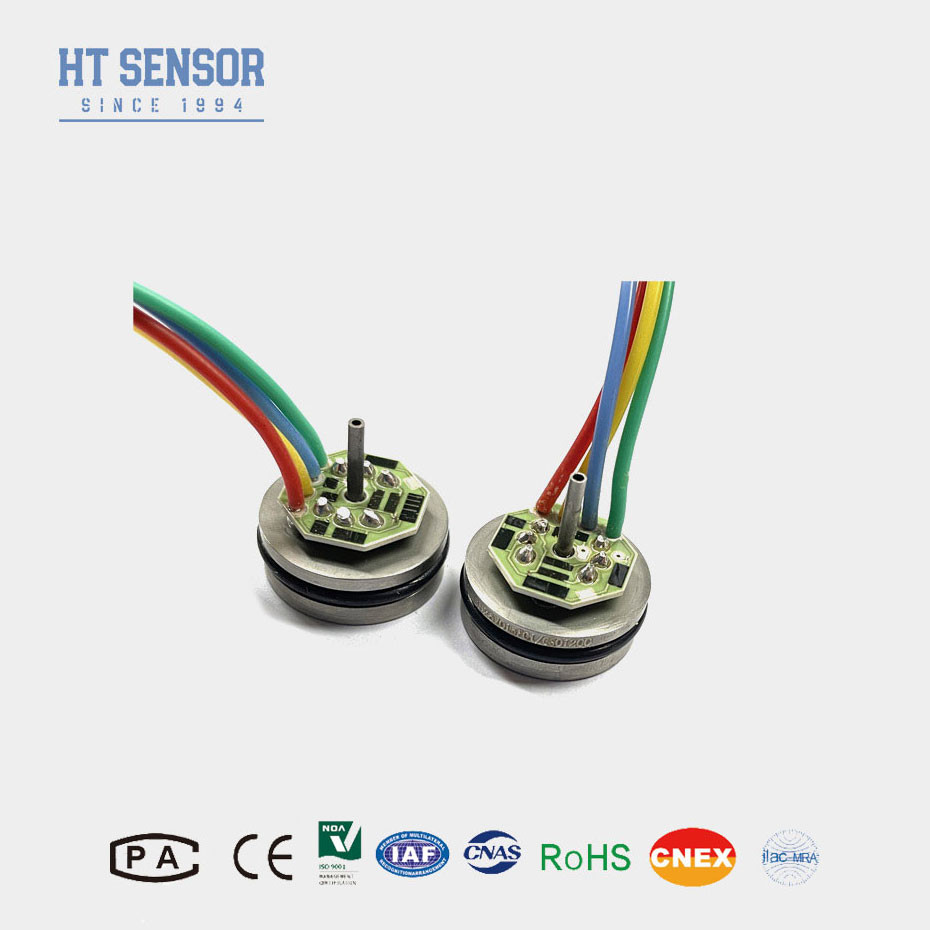

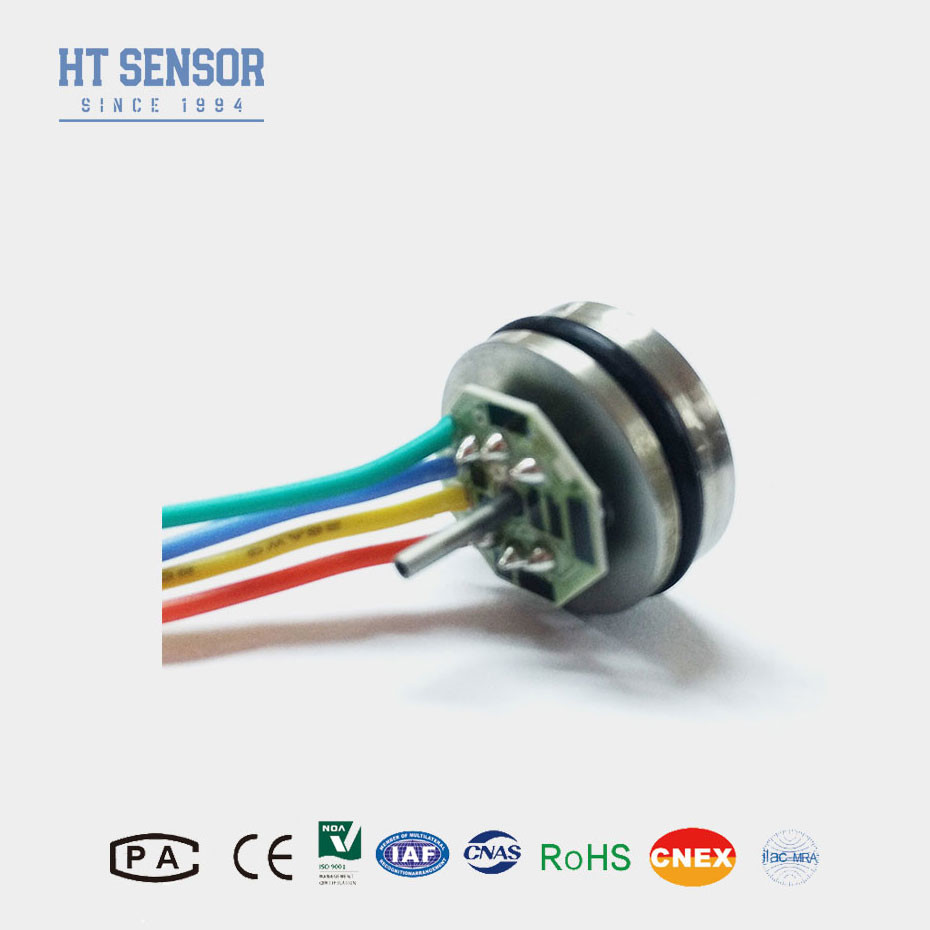

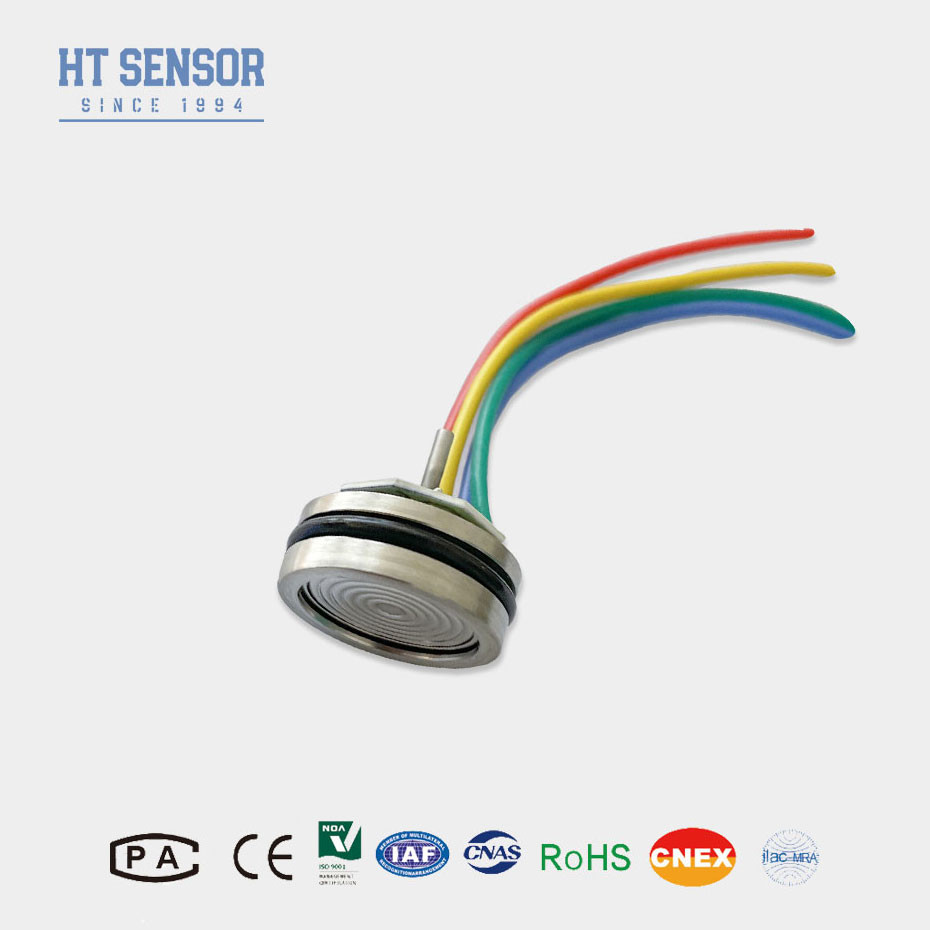

HT26 Czujnik ciśnienia z rozproszonego krzemu Czujnik ciśnienia piezoresystywny
Wprowadzenie krzemowego czujnika ciśnienia:
HT26 to wysokiej wrażliwości, piezoresystywny układ krzemowy wbudowany jako czujnik ciśnienia. Ciśnienie jest przesyłane za pośrednictwem napełnienia olejem.Diafragma oddzielająca w górnej części strumienia całkowicie izoluje układ ciśnienia od medium mierzonegoŁatwo go zainstalować.
Charakterystyka produktuczujnik ciśnienia z krzemu:
1Wykorzystując zaawansowaną technologię i obudowę ze stali nierdzewnej 316L, wraz z materiałami takimi jak tytan i Hastelloy do przewodu
2Wykorzystanie obwodów grubofilmowych do kompensacji temperatury i punktu zerowego
korekta
3Wyjątkowa niezawodność, powtarzalność i stabilność
4Wysokość 7 mm, dostosowywalna
Wnioskio pojemności nieprzekraczającej 10 W:
1. nadaje się do pomiaru ciśnienia gazu i cieczy nieżrącego z kompatybilnością ze stali nierdzewnej 316L
2. Stosowane w różnych miejscach procesów przemysłowych, w tym ropy naftowej, chemicznej, metalurgicznej, energetycznej i hydrologicznej
3Używane w przemyśle morskim i lotniczym
4.Odpowiednie do układów sterowania hydraulicznego i pneumatycznego
Dane elektryczne czujnika ciśnienia z krzemu
Zapewnienie:10VDC Impedancja wejściowa:3KΩ~6KΩ
Impedancja wyjściowa:2.5KΩ~6KΩ Opór izolacyjny:≥100MΩ/50VDC
Napięcie izolacyjne: 500VAC pomiędzy obudową a połączeniem elektrycznym nie spowoduje uszkodzenia
Kompatybilny ze średnią: płynny, gazowy, kompatybilny ze stali nierdzewnej 316L
Specyfikacja działania krzemowego czujnika ciśnienia
| Parametry działania: | ||||||
| Zakres pomiaru | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Zapełnione | 3500KPaS, 7MPaS, 10MPaS | |||||
| Rodzaj | Maksymalnie | Jednostka | ||||
| Liniowość | ± 0.15 | ± 0.3 | % F.S. | |||
| Powtarzalność | 0.05 | 0.1 | % F.S. | |||
| Hysteresa | 0.05 | 0.1 | % F.S. | |||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | |||
| Produkcja na pełną skalę | ≤ 20KPa | 50±1 | 50±2 | mV | ||
| ≥ 35 kPa | 100±1 | 100±2 | mV | |||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | |||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 1.5 | % F.S. | |||
| Kompensowana czasowa. | ≤ 20KPa | 0 ¢50 | °C | |||
| ≥ 35 kPa | 0 ¢ 70 | °C | ||||
| Temperatura pracy | -20 ¢80 | °C | ||||
| Temperatura przechowywania | -40 ¢125 | °C | ||||
| Dopuszczalne przeciążenie | 3 razy pełna skala | |||||
| Ciśnienie wybuchowe | 5x pełna skala | |||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | ||||
| Materiał przewodu | 316L | |||||
| Odporność na izolację | ≥ 200MΩ 100VDC | |||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | |||||
| Szok. | 100 g, 11 ms | |||||
| Czas reakcji | ≤ 1 ms | |||||
| O-ring Seal | Kauczuk nitrylowy lub kauczuk fluorowy | |||||
| Środek wypełniający | Olej krzemowy | |||||
| Waga | 25 g | |||||
| Parametry są badane w następujących warunkach: napięcie stałe 10V i temperatura otoczenia 25°C | ||||||
FQA:
1P: Jakie są cechy czujnika ciśnienia?
Odpowiedź: Wysoka precyzja, trwałość i doskonała wydajność.
2.P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
O: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia miesięcznie, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub partnerów długoterminowych
6.P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
