HT13 Mały Profil 100mv Silkonowy Piezoresystywny Czujnik Ciśnienia Przełącznik Ciśnienia
Product Details
| Materiał: | 316L | Minimalny zakres: | 350 kPa |
|---|---|---|---|
| Maksymalny zasięg: | 35MPa | Dostarczać: | 10 V DC |
| Produkcja: | 100mV+-20mV | Do wyboru: | Czterokolorowy przewód silikonowy |
| Model: | HT13 | Olej: | krzem dyfuzyjny |
| Nitka: | - Nie, nie. | ||
| Podkreślić |
Czujnik ciśnienia piiezoresystywnego z krzemu 100 mV,Silikonowy przemiennik ciśnienia piezoresystywny,Czujnik ciśnienia piezoresystywnego o małym profilu |
||
Product Description

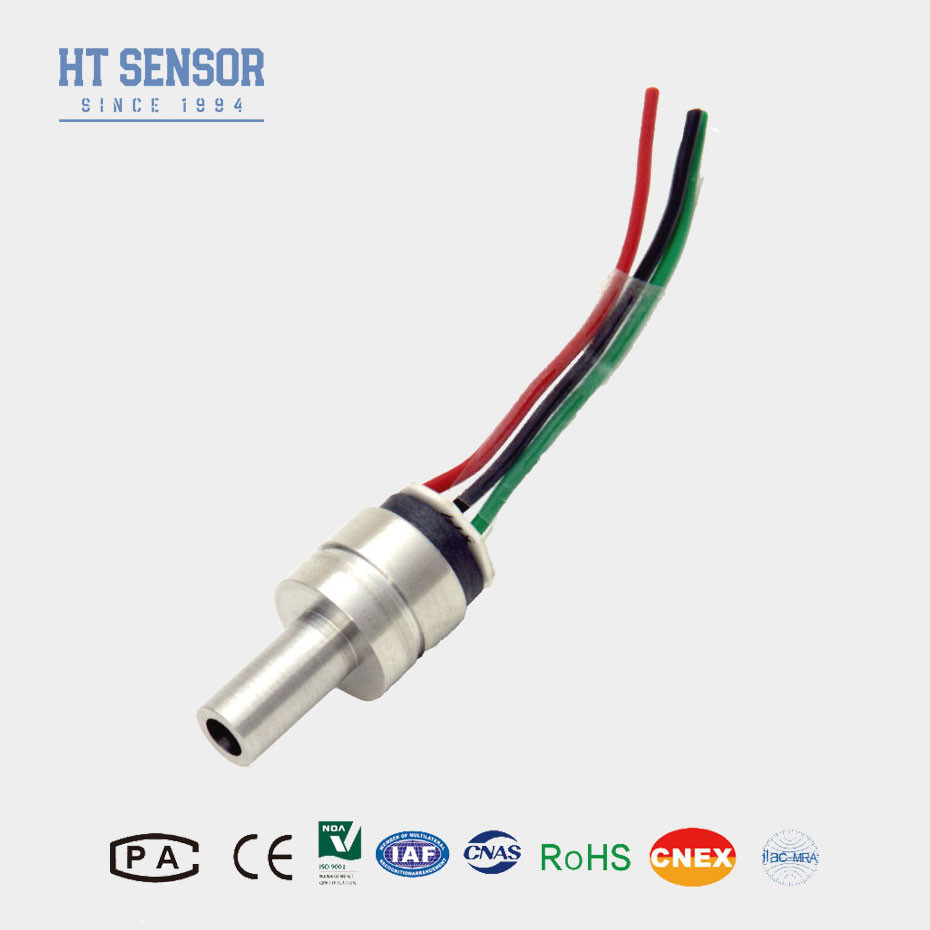

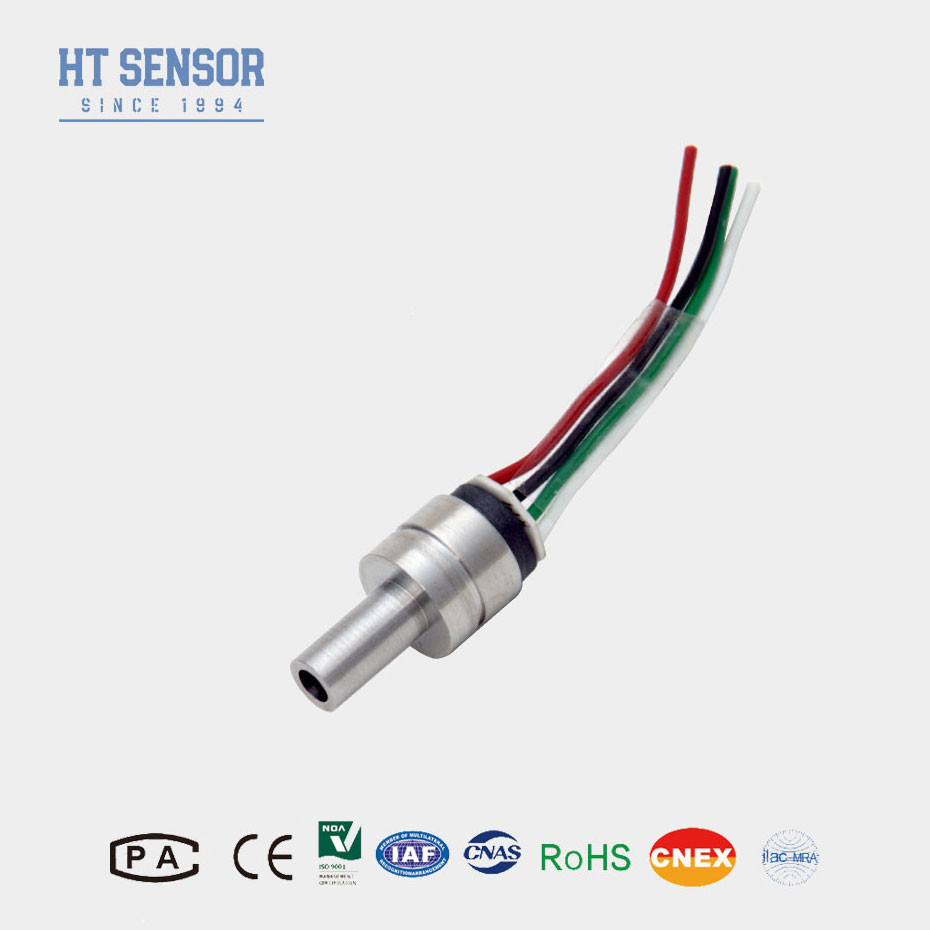

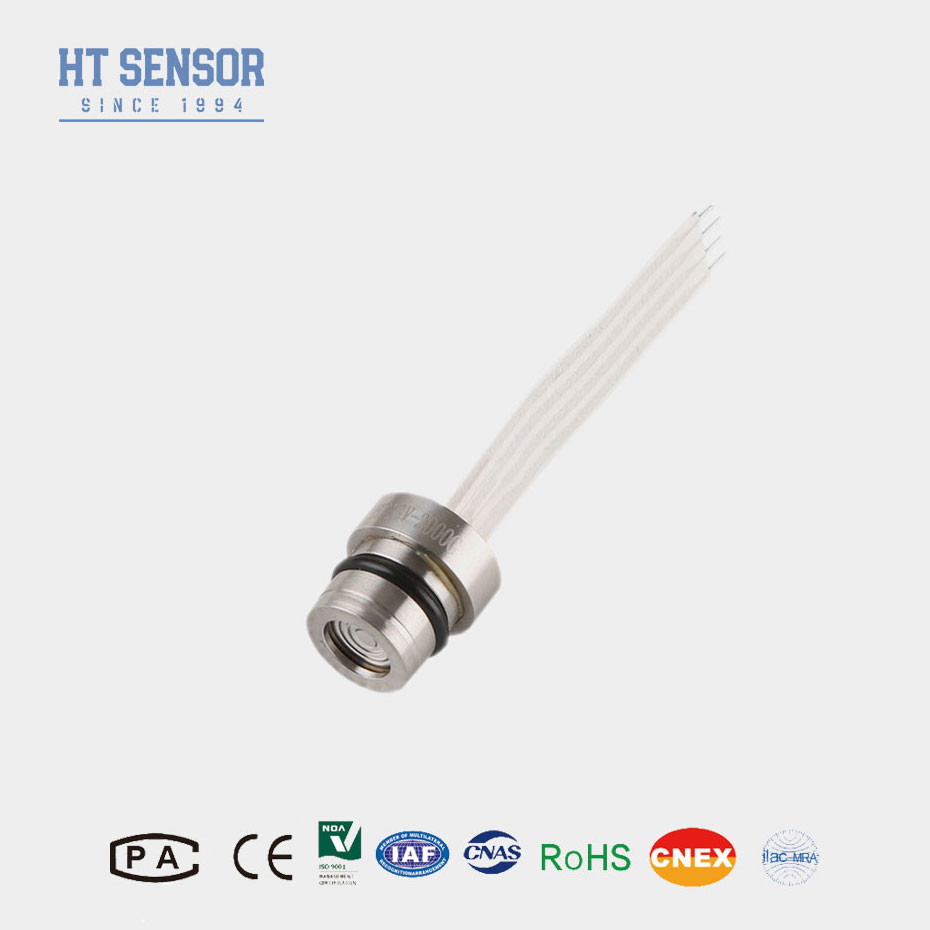

HT13 Czujnik ciśnienia z rozproszonego krzemu Czujnik ciśnienia piezoresystywny
Wprowadzenie krzemowego czujnika ciśnienia:
HT13V to krzemowy czujnik ciśnienia piezorezystywny wyposażony w bardzo stabilne rdzeń difusowego elementu krzemowego.Wykorzystuje efekt piezorezystywny rozproszonego krzemu do precyzyjnego pomiaru ciśnienia płynu i gazuTen czujnik znajduje szerokie zastosowanie w różnych zastosowaniach, w tym w sprężarkach powietrza i systemach chłodzenia
Charakterystyka produktuczujnik ciśnienia z krzemu:
1Wykorzystuje zaawansowaną technologię i jest zamknięty w obudowie ze stali nierdzewnej 316L.
2. Szeroki zakres pomiarów 0~350KPa~60MpaS
3Wysoka niezawodność i doskonała stabilność
4. Stały napięcie
Wnioskio pojemności nieprzekraczającej 10 W:
1.Instrumenty medyczne
2.Kontrola procesów
3.Pomiary wody słodkiej i ścieków
4.Pomiar gazu w próżni częściowej
5. Systemy poziomu zbiornika (RV & Industrial)
Dane elektryczne czujnika ciśnienia z krzemu
Zaopatrzenie:1.5mADC Impedancja wejściowa:3KΩ~6KΩ
Impedancja wyjściowa:2.5KΩ~6KΩ Opór izolacyjny:≥100MΩ/50VDC
Napięcie izolacyjne: 500VAC pomiędzy obudową a połączeniem elektrycznym nie spowoduje uszkodzenia
Kompatybilny ze średnią: płynny, gazowy, kompatybilny ze stali nierdzewnej 316L
Specyfikacja działania krzemowego czujnika ciśnienia
| Parametry |
Zakres: 0~350 KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa |
|||
| Typowe | Max, proszę. | Jednostki | ||
| Ciśnienie Nieliniowość |
± 0.15 |
± 0.3 | % F.S. | |
| Powtarzalność ciśnienia i histereza | 0.02 | 0.05 | % F.S. | |
| Wynik zerowy | 0± 1 | 0±2 | mV | |
| Wydajność przedziału | ≤ 20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100±10 | 100±30 | mV | |
| Błąd o temperaturze zerowy | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Okres błędu temperatury | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Ciśnienie dowodowe | 3X Zakres znamionowy lub 120MPa, zależnie od tego, który z tych parametrów jest mniejszy | - Nie, nie. | ||
| Zakres temperatury pracy | -20~80 | °C | ||
| Kompensowany zakres temperatur | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Zakres temperatury przechowywania | -40~125 | °C | ||
Uwaga:
1. Powyżej parametr w warunkach:Zapewnienie: 1,5 mATemperatura: 25°C
2. mierzone w próżni dla wartości bezwzględnej (A), otoczenia dla wartości gazowej (G).
3Najlepiej w linii prostej.
4. nad zakresem kompensacyjnej temperatury w stosunku do 25°C.
5. Odporność na obciążenie w celu zmniejszenia błędów pomiarowych spowodowanych obciążeniem wyjściowym.
6 Maksymalne ciśnienie, które można wywierać na przetwornik bez pęknięcia elementu czujnika lub przetwornika.
FQA:
1P: Jakie są cechy czujnika ciśnienia?
Odpowiedź: Wysoka precyzja, trwałość i doskonała wydajność.
2.P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
O: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia miesięcznie, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub partnerów długoterminowych
6.P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 12 miesięcy od wysyłki, a nasze usługi posprzedażowe odpowiedzą na pytania w ciągu 24 godzin, zdalne instrukcje za pomocą sieci PC są zawsze dostępne.
