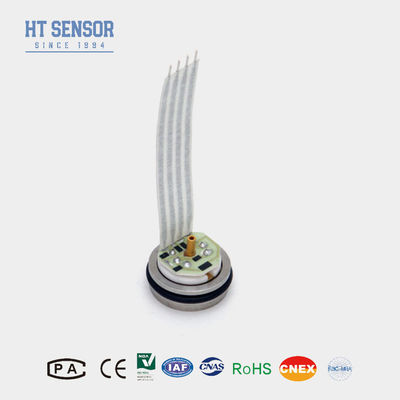

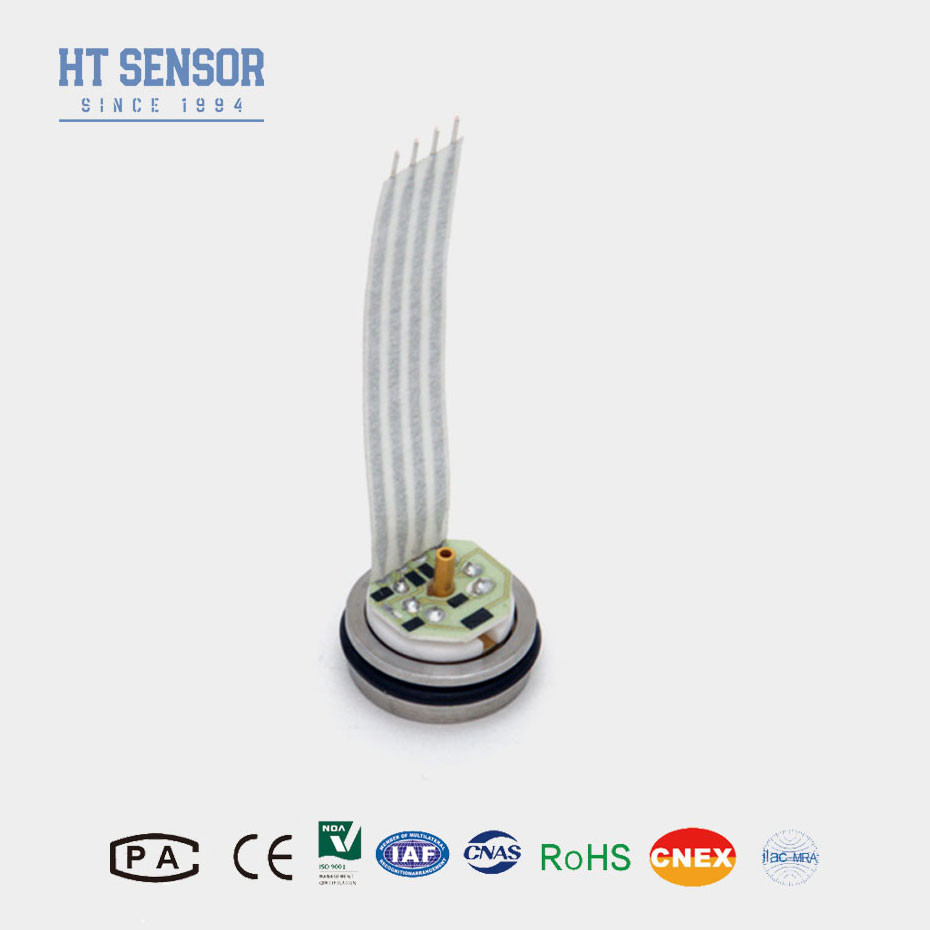

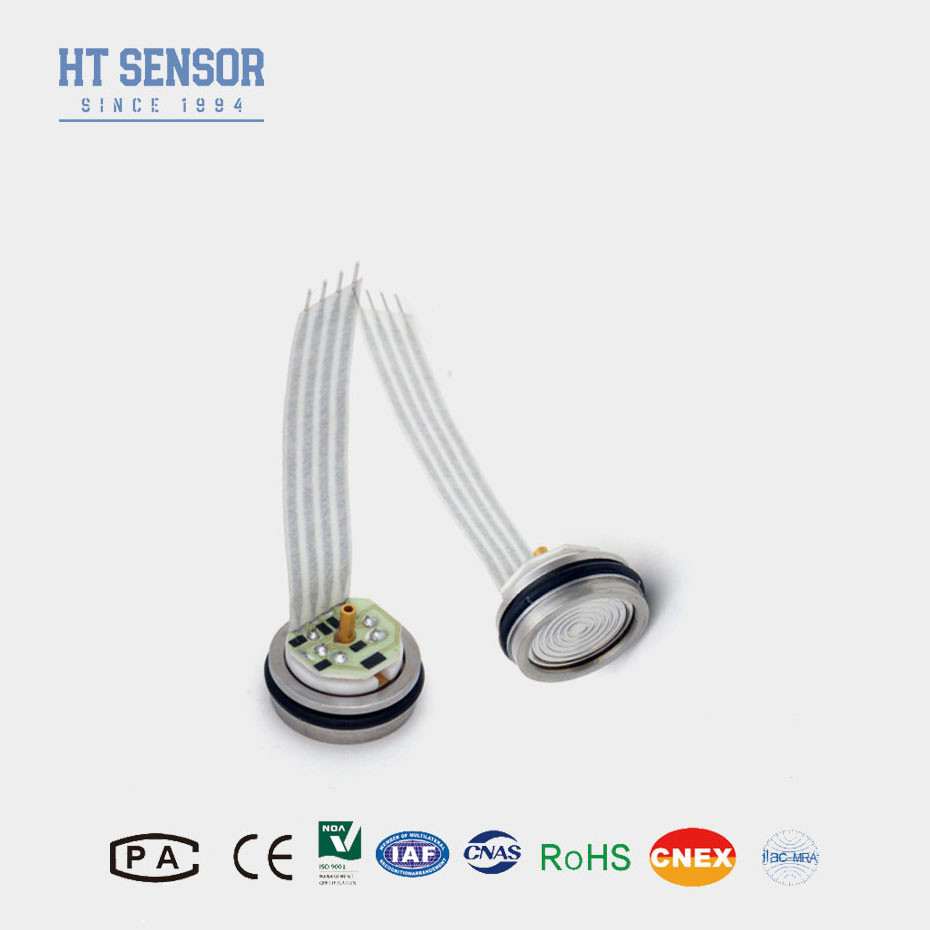

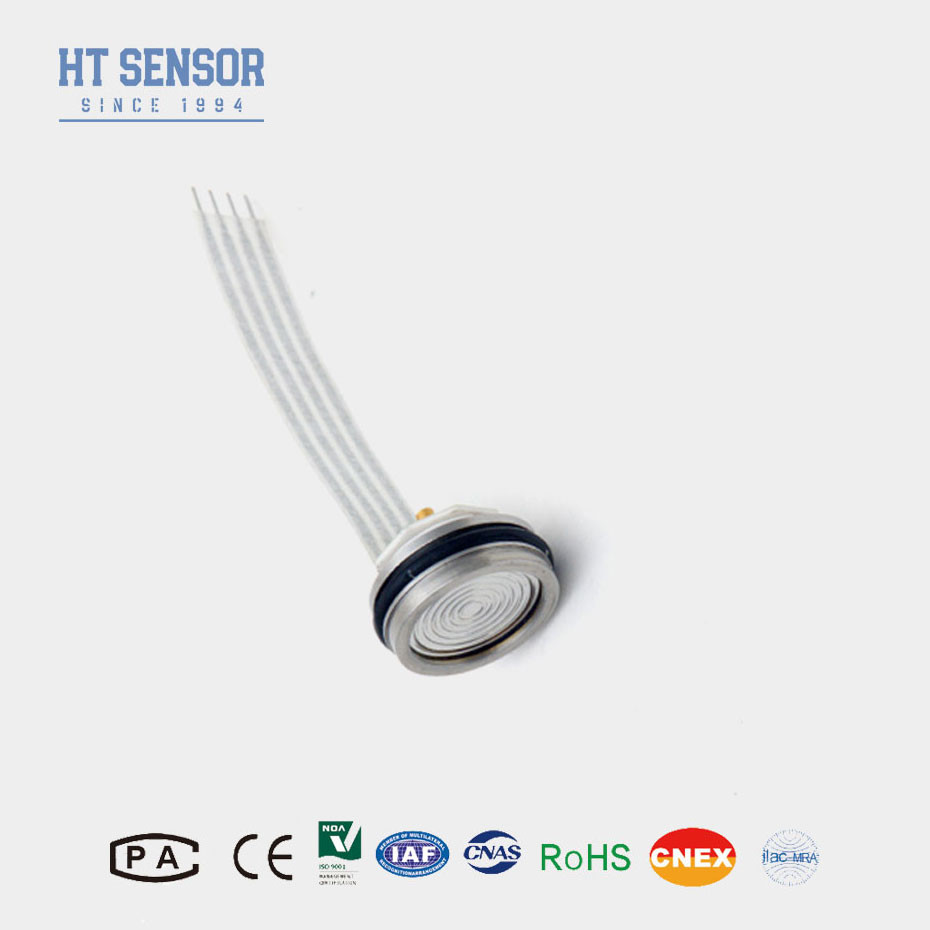

HT26 1,5mA 100mv Silisium Piezoresistive Sensor ciśnienia z wybieralnym czterokolorowym drutem silikonowym
Szczegóły produktu
| Materiał: | 316L | Minimalny zakres: | -100 kPa |
|---|---|---|---|
| Maksymalny zasięg: | 60MPa | Dostarczać: | 1,5 mA |
| Produkcja: | 100mv+-30mv | Do wyboru: | Czterokolorowy drut silikonowy lub złote szpilki |
| Model: | HT26 | Wysoki: | 11,2 mm |
| Olej: | krzem dyfuzyjny | Nitka: | - Nie, nie. |
| Podkreślić |
1Senzor ciśnienia piezoresystywnego silikonowego o mocy 0,5 mA |
||
Opis produktu
HT26 Czujnik ciśnienia z rozproszonego krzemu Czujnik ciśnienia piezoresystywny
Wprowadzenie krzemowego czujnika ciśnienia:
Rdzeń krzemowego czujnika ciśnienia piezoresystywnego HT26 to bardzo stabilny element z rozproszonego krzemu.czujnik ciśnienia z krzemu piezoresystywnego, opakowany w obudowie ze stali nierdzewnej o pojemności 316LKompensowany HT26 jest oferowany w opakowaniu spawalnym lub z różnymi elementami z przędzami, takimi jak 1/4 i 1/8NPT, 1/4BSP, a także z dopasowanymi elementami procesowymi.
Charakterystyka produktuczujnik ciśnienia z krzemu:
1Mały profil.
2Wykorzystanie obwodów grubofilmowych do kompensacji temperatury i punktu zerowego
korekta
3Wyjątkowa niezawodność, powtarzalność i stabilność
4Wysokość 7 mm, dostosowywalna
Wnioskio pojemności nieprzekraczającej 10 W:
1.Oczyszczanie wody i ścieków: monitorowanie poziomów w zbiornikach, studniach i zbiornikach.
2Przetwarzanie chemiczne: pomiar poziomu różnych substancji chemicznych w zbiornikach magazynowych.
3Zbiorniki przemysłowe: nadają się do monitorowania poziomu paliwa, ropy naftowej i innych płynów.
Dane elektryczne czujnika ciśnienia z krzemu
Zaopatrzenie:1.5mADC Impedancja wejściowa:3KΩ~6KΩ
Impedancja wyjściowa:2.5KΩ~6KΩ Opór izolacyjny:≥100MΩ/50VDC
Napięcie izolacyjne: 500VAC pomiędzy obudową a połączeniem elektrycznym nie spowoduje uszkodzenia
Kompatybilny ze średnią: płynny, gazowy, kompatybilny ze stali nierdzewnej 316L
Specyfikacja działania krzemowego czujnika ciśnienia
| Parametry |
Zakres: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typowe | Max, proszę. | Jednostki | ||
| Ciśnienie Nieliniowość |
± 0.15 |
± 0.3 | % F.S. | |
| Powtarzalność ciśnienia i histereza | 0.02 | 0.05 | % F.S. | |
| Wynik zerowy | 0± 1 | 0±2 | mV | |
| Wydajność przedziału | ≤ 20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100±10 | 100±30 | mV | |
| Błąd o temperaturze zerowy | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Okres błędu temperatury | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Ciśnienie dowodowe | 3X Zakres znamionowy lub 120MPa, zależnie od tego, który z tych parametrów jest mniejszy | - Nie, nie. | ||
| Zakres temperatury pracy | -20~80 | °C | ||
| Kompensowany zakres temperatur | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Zakres temperatury przechowywania | -40~125 | °C | ||
Uwaga:Powyższy parametr w warunkach:Zapewnienie: 1,5mA Temperatura: 25°C
Połączenie elektryczne i rekompensata
