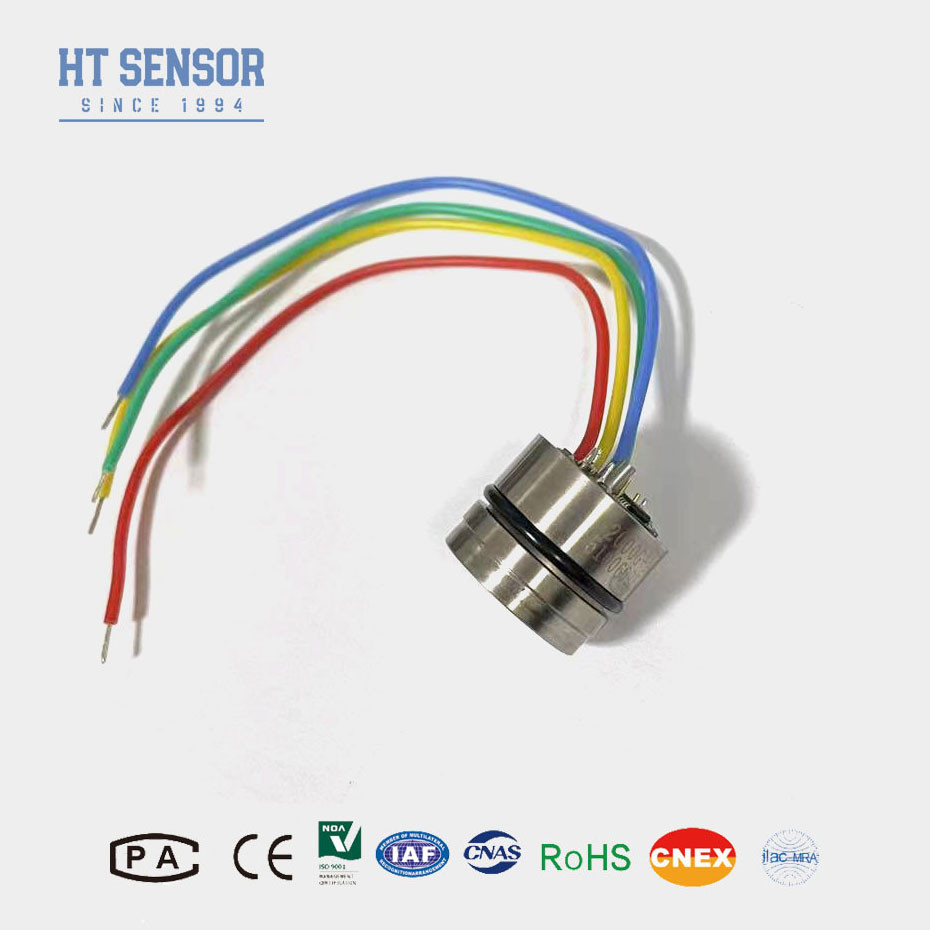

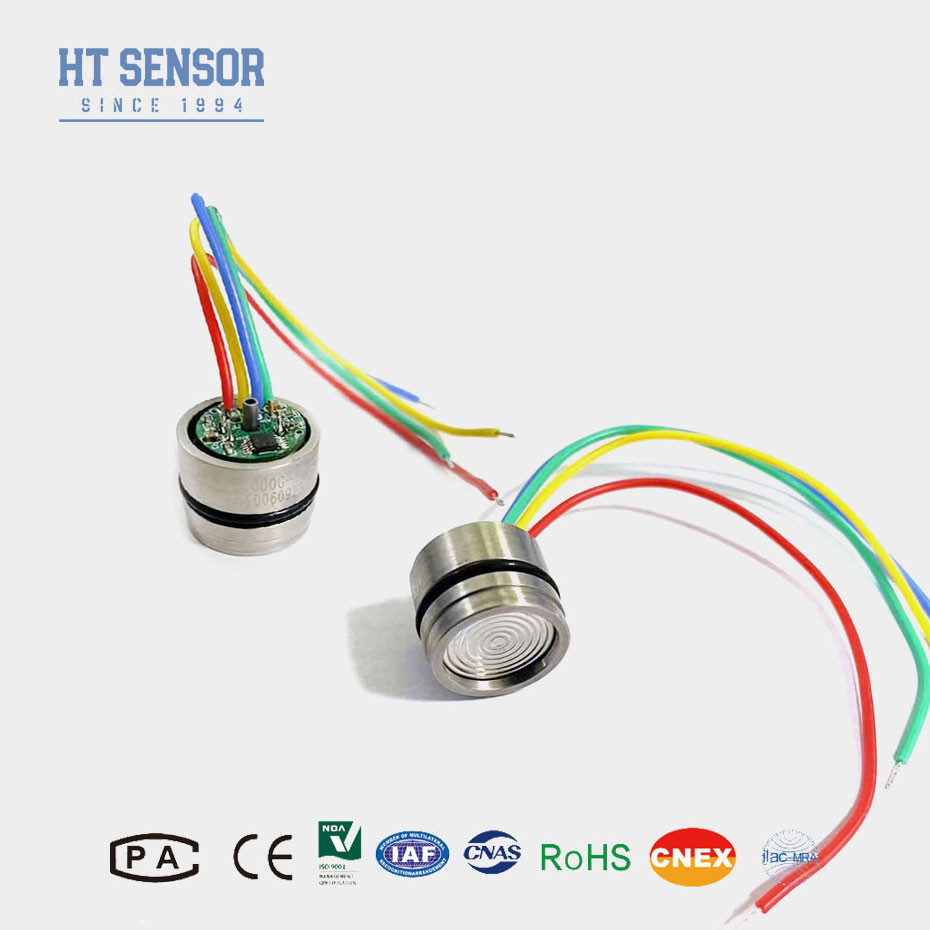

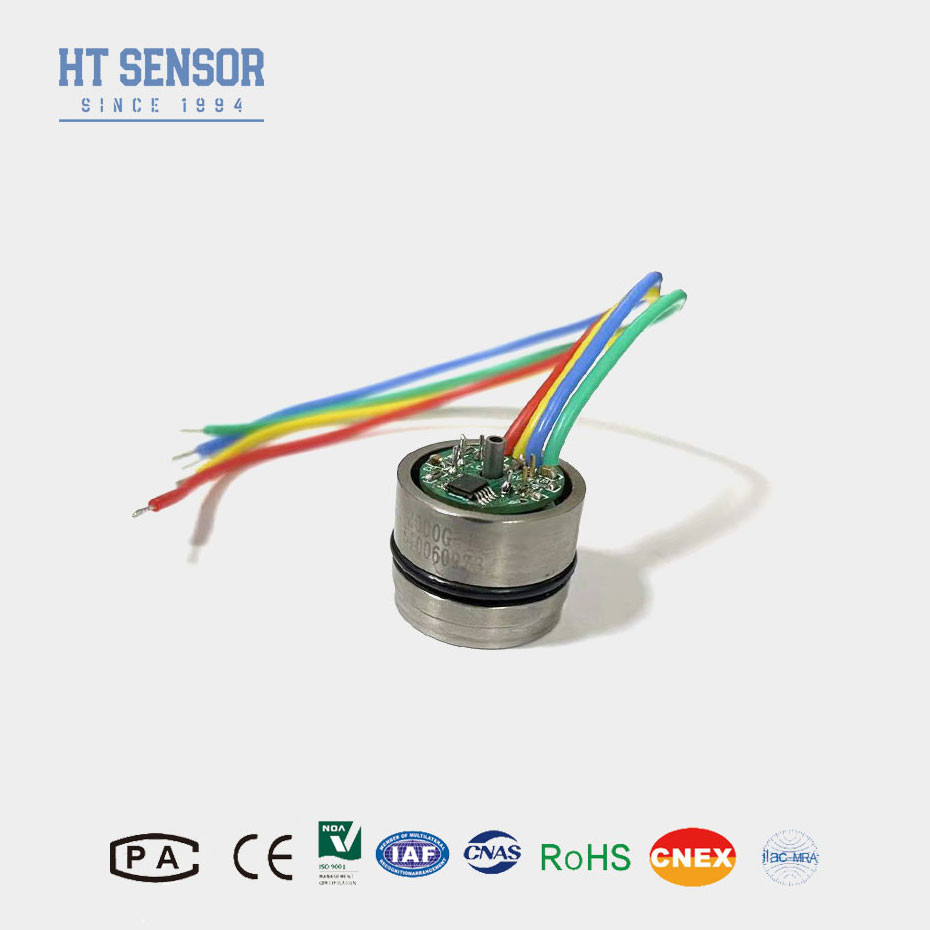

19mm 1,5mA 100mv Diffused Silicon Pressure Sensor Piezoresistive Pressure Transducer
Product Details
| Materiał: | 316L | Minimalny zakres: | -100 kPa |
|---|---|---|---|
| Maksymalny zasięg: | 60MPa | Dostarczać: | 1,5 mA |
| Produkcja: | 100mv+-30mv | Do wyboru: | Czterokolorowy drut silikonowy lub złote szpilki |
| Model: | HT19 | Wysoki: | 12 mm |
| Olej: | krzem dyfuzyjny | Nitka: | - Nie, nie. |
| Podkreślić |
Czujnik ciśnienia z rozproszonego krzemu,10,5 mA czujnik ciśnienia krzemowego |
||
Product Description
19 mm czujnik ciśnienia krzemu rozproszonego czujnik ciśnienia piezoresystywnego
Wprowadzenie krzemowego czujnika ciśnienia:
HT19 piezoresystywny czujnik ciśnienia z krzemu, głównym komponentem jest wysokiej stabilności rozproszony element czujnika z krzemu.Zestaw czujników wykorzystuje olejek silikonowy do przenoszenia ciśnienia z diafragmy ze stali nierdzewnej 316L do elementu czujnika. Wyposażone są w różnorodne połączenia ciśnienia, umożliwiające zastosowanie w szerokim zakresie urządzeń OEM (Original Equipment Manufacturer).
zastosowań, w których monitorowane są żrące cieczy lub gazy.
Charakterystyka produktuczujnik ciśnienia z krzemu:
•Niewielki rozmiar
• Niezawodna technologia półprzewodników
• Kalibrowane i zrekompensowane temperaturą
• Ciśnienie bezwzględne i ciśnienie pomiarowe
• Kompatybilne z próżnią, izolowane czujniki
• Niskie koszty
Wnioskio pojemności nieprzekraczającej 10 W:
2Systemy sterowania procesami
3Automatyka przemysłowa i kontrola przepływów
4Kalibratory ciśnienia
Dane elektryczne czujnika ciśnienia z krzemu
Zaopatrzenie:1.5mADC Impedancja wejściowa:3KΩ~6KΩ
Impedancja wyjściowa:2.5KΩ~6KΩ Opór izolacyjny:≥100MΩ/50VDC
Napięcie izolacyjne: 500VAC pomiędzy obudową a połączeniem elektrycznym nie spowoduje uszkodzenia
Kompatybilny ze średnią: płynny, gazowy, kompatybilny ze stali nierdzewnej 316L
Specyfikacja działania krzemowego czujnika ciśnienia
| Parametry |
Zakres: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typowe | Max, proszę. | Jednostki | ||
| Ciśnienie Nieliniowość |
± 0.15 |
± 0.3 | % F.S. | |
| Powtarzalność ciśnienia i histereza | 0.02 | 0.05 | % F.S. | |
| Wynik zerowy | 0± 1 | 0±2 | mV | |
| Wydajność przedziału | ≤ 20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100±10 | 100±30 | mV | |
| Błąd o temperaturze zerowy | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Okres błędu temperatury | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Ciśnienie dowodowe | 3X Zakres znamionowy lub 120MPa, zależnie od tego, który z tych parametrów jest mniejszy | - Nie, nie. | ||
| Zakres temperatury pracy | -20~80 | °C | ||
| Kompensowany zakres temperatur | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Zakres temperatury przechowywania | -40~125 | °C | ||
Uwaga:Powyższy parametr w warunkach:Zapewnienie: 1,5mA Temperatura: 25°C
Wymiar
FQA:
1Co to jest czujnik ciśnienia?
Czujnik ciśnienia to urządzenie mierzące ciśnienie gazów lub cieczy.Przekształca ciśnienie fizyczne w sygnał elektryczny, który może być odczytywany i przetwarzany przez systemy sterowania lub urządzenia monitorujące.
2Jak działa czujnik ciśnienia?
Czujniki ciśnienia działają przy użyciu różnych technologii, takich jak pierwiastki piezorezystywne, pojemnościowe lub piezoelektryczne, w celu wykrycia zmian ciśnienia.powoduje zmianę właściwości fizycznych elementu czujnika, który następnie przekształca się w sygnał elektryczny proporcjonalny do ciśnienia.
3Jakie są rodzaje czujników ciśnienia?
Piezoresystywne czujniki ciśnienia: do pomiaru ciśnienia używa się efektu piezoresystywnego w materiałach takich jak krzem.
Czujniki ciśnienia pojemnościowego: mierzą zmiany pojemności spowodowane deformacją membrany pod ciśnieniem.
Czujniki ciśnienia piezoelektrycznego: wykorzystują materiały generujące ładunek elektryczny w odpowiedzi na stosowane naprężenie mechaniczne.
Czujniki ciśnienia optycznego: wykorzystują modulację światła do pomiaru zmian ciśnienia.
Czujniki ciśnienia rezonansowego: mierzą ciśnienie poprzez wykrywanie zmian częstotliwości rezonansowej elementu czujnika.
4Jaka jest różnica między czujnikami ciśnienia absolutnego, miernika i ciśnienia różniczkowego?
Czujniki ciśnienia bezwzględnego: mierzą ciśnienie w stosunku do idealnej próżni.
Czujniki ciśnienia pomiarowego: mierzą ciśnienie w stosunku do ciśnienia atmosferycznego.
Czujniki ciśnienia różniczkowego: mierzą różnicę między dwoma punktami ciśnienia.
5Jakie czynniki należy uwzględnić przy wyborze czujnika ciśnienia?
