19 mm czujnik ciśnienia piezoresystywnego z rozproszonego krzemu do zastosowań w zakresie -100 kPa
Product Details
| Materiał: | 316L | Minimalny zakres: | -100 kPa |
|---|---|---|---|
| Maksymalny zasięg: | 60MPa | Dostarczać: | 1,5 mA |
| Produkcja: | 100mv+-30mv | Do wyboru: | Czterokolorowy drut silikonowy lub złote szpilki |
| Model: | HT19 | Wysoki: | 12 mm |
| Olej: | krzem dyfuzyjny | Nitka: | - Nie, nie. |
| Podkreślić |
Czujnik ciśnienia piezoresystywnego z rozproszonego krzemu,19 mm czujnik ciśnienia piiezoresystywnego z krzemu,-100kpa SYLICIUM PIEZORESISTYWNY czujnik ciśnienia |
||
Product Description

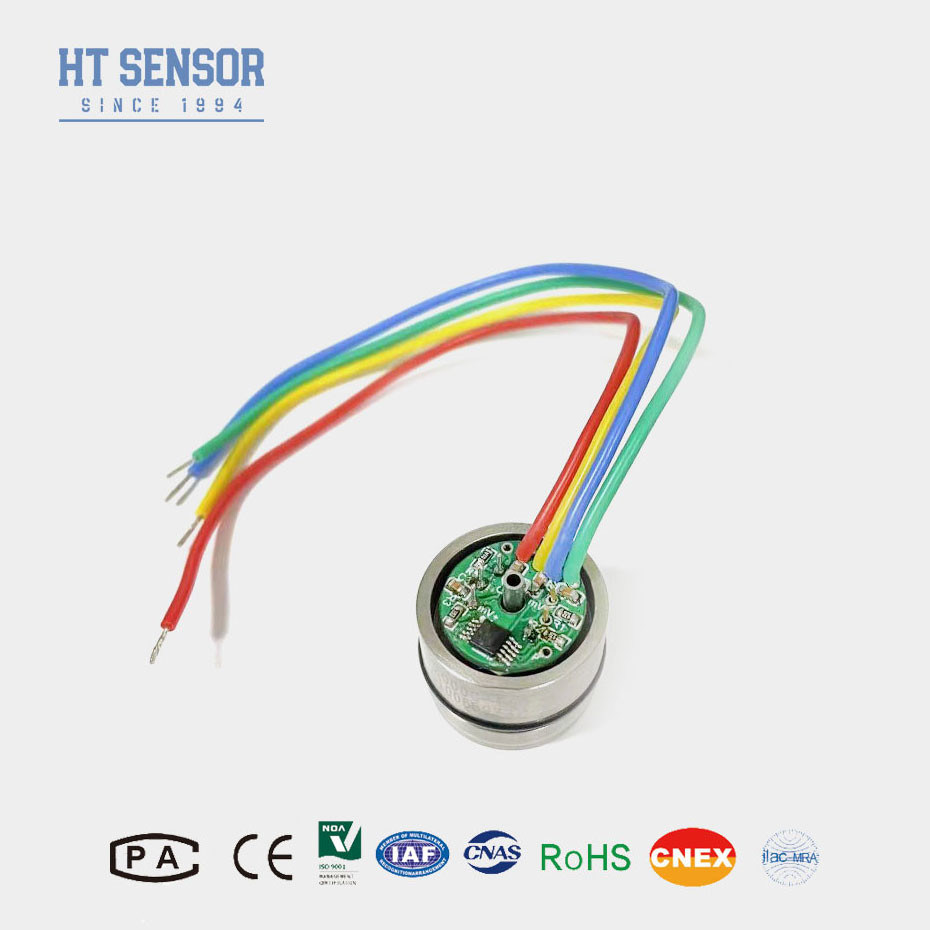

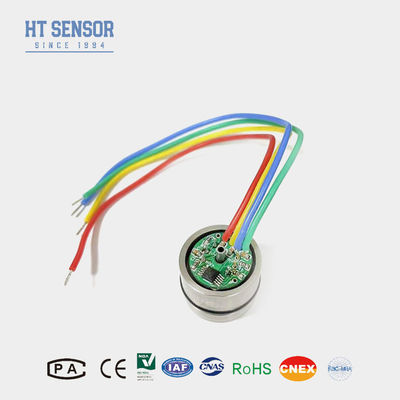

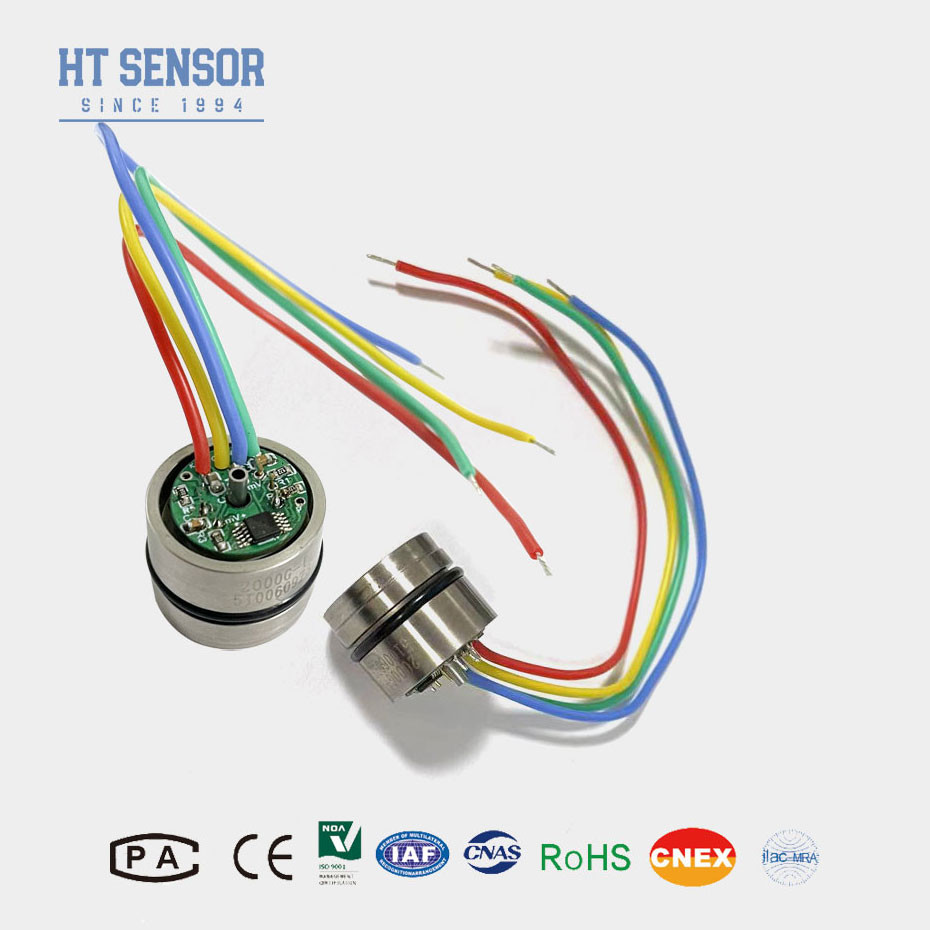

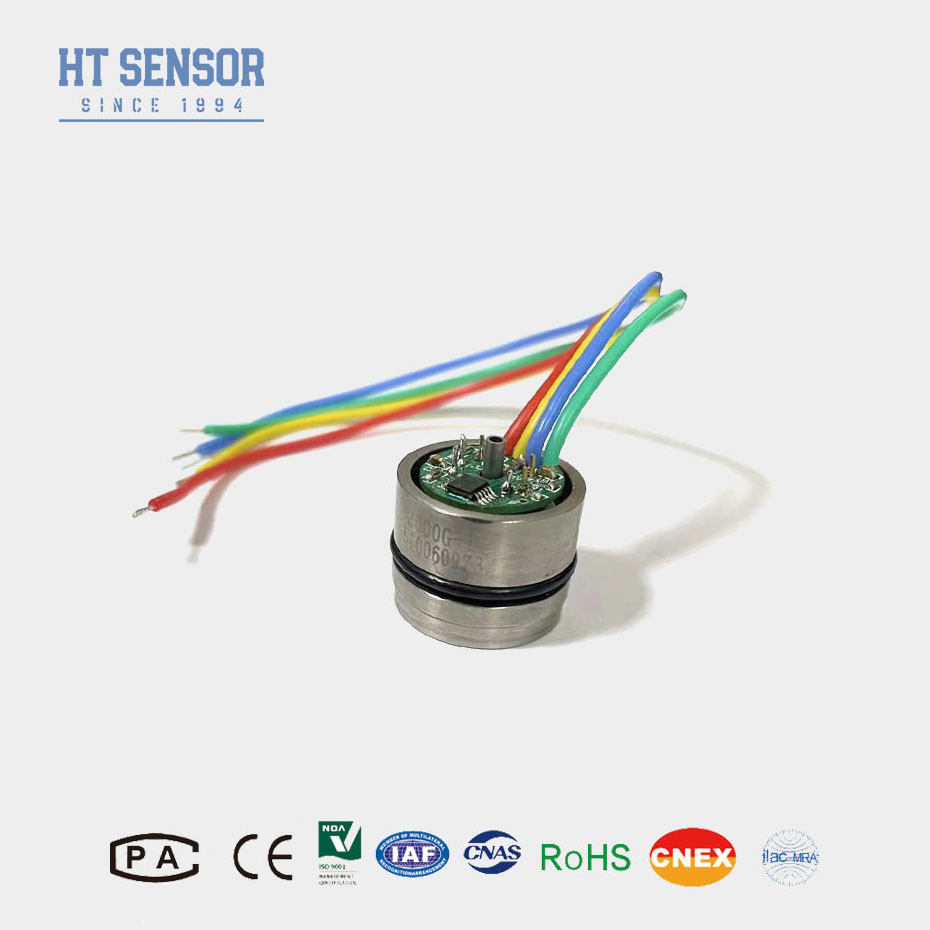

19 mm czujnik ciśnienia krzemu rozproszonego czujnik ciśnienia piezoresystywnego
Wprowadzenie krzemowego czujnika ciśnienia:
HT19 piezoresystywny czujnik ciśnienia z krzemu, głównym komponentem jest wysokiej stabilności rozproszony element czujnika z krzemu.Zestaw czujników wykorzystuje olejek silikonowy do przenoszenia ciśnienia z diafragmy ze stali nierdzewnej 316L do elementu czujnika. czujnik ciśnienia piezorezystywny przyjmuje międzynarodowy zaawansowany silikonowy układ ciśnienia o wysokiej stabilności i wysokiej precyzji, przyjmuje bazę spiekującą z zoptymalizowaną konstrukcją naprężenia i jest produkowany przez SMT,łączenie złotego drutu, spawanie membrany, wysokie próżniowe olejowanie, łagodzenie obciążenia cyklu ciśnienia, starzenie w wysokiej temperaturze, kompensacja temperatury i inne procesy.doświadczenie w produkcji i innowacje technologiczne, produkty mają doskonałą stabilność i wydajność i są powszechnie uznawane przez użytkowników.
Charakterystyka produktuczujnik ciśnienia z krzemu:
- Szeroki zakres pomiarów: 0~10KPa~100MPa
- Wymagania w odniesieniu do urządzeń objętych niniejszą pozycją:
- Przymocowanie do pierścieni O
- Wysoka dokładność i stabilność
Wnioski o pojemności nieprzekraczającej 10 W:
- Ciśnienie pomiarowe gazu i cieczy
- Wykorzystanie ropy naftowej
- Zaopatrzenie w wodę i ciepło w mieście
- System sterowania procesem
- Inspekcja lotnictwa i żeglugi
- Ciśnienie hydrauliczne
Dane elektryczne czujnika ciśnienia z krzemu
Zaopatrzenie:1.5mADC Impedancja wejściowa:3KΩ~6KΩ
Impedancja wyjściowa:2.5KΩ~6KΩ Opór izolacyjny:≥100MΩ/50VDC
Napięcie izolacyjne: 500VAC pomiędzy obudową a połączeniem elektrycznym nie spowoduje uszkodzenia
Kompatybilny ze średnią: płynny, gazowy, kompatybilny ze stali nierdzewnej 316L
Specyfikacja działania krzemowego czujnika ciśnienia
| Parametry |
Zakres: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typowe | Max, proszę. | Jednostki | ||
| Ciśnienie Nieliniowość |
± 0.15 |
± 0.3 | % F.S. | |
| Powtarzalność ciśnienia i histereza | 0.02 | 0.05 | % F.S. | |
| Wynik zerowy | 0± 1 | 0±2 | mV | |
| Wydajność przedziału | ≤ 20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100±10 | 100±30 | mV | |
| Błąd o temperaturze zerowy | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Okres błędu temperatury | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Ciśnienie dowodowe | 3X Zakres znamionowy lub 120MPa, zależnie od tego, który z tych parametrów jest mniejszy | - Nie, nie. | ||
| Zakres temperatury pracy | -20~80 | °C | ||
| Kompensowany zakres temperatur | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Zakres temperatury przechowywania | -40~125 | °C | ||
Uwaga:Powyższy parametr w warunkach:Zapewnienie: 1,5mA Temperatura: 25°C
Wymiar
Uwaga:
1. Zwróć uwagę na dopasowanie pomiędzy rozmiarem rdzenia i obudowy nadajnika podczas montażu, aby osiągnąć wymaganą szczelność powietrza
2Podczas montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli medium pomiarowe nie jest kompatybilne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składzie zamówienia.
4. Unikaj naciskania na przepony czujnika rękami lub ostrymi przedmiotami, aby zapobiec uszkodzeniu rdzenia z powodu deformacji lub przebicia przepustki.
5Utrzymać otwarty w kierunku atmosfery port ciśnienia rdzenia miernika ciśnienia i zapobiegać wprowadzaniu wody, pary wodnej lub środków korozyjnych do rdzenia komory ciśnienia ujemnego.
6Jeżeli w przewodzie szpilki wystąpią zmiany, należy zastosować etykietę na rdzeniu.
FQA:
1P: Jakie są cechy czujnika ciśnienia?
Odpowiedź: Wysoka precyzja, trwałość i doskonała wydajność.
2.P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
O: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia miesięcznie, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub partnerów długoterminowych
6.P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
