Miernik ciśnienia/przełącznik BPK-III
Wprowadzenie:
Kontrolery serii BPK-III są wyposażone w funkcje wyświetlania, sterowania i transmisji i są szeroko stosowane w różnych zastosowaniach automatycznego sterowania.
1Wsparcie dla szerokiego zakresu sygnałów wejściowych, takich jak RTDS, termopary lub sygnały standardowe (patrz tabela). Zakres wyświetlacza można kalibrować dla sygnałów nieliniowych lub ustawić dla sygnałów liniowych.
2. Wydatek izolowany z rozdzielczością 12 bitów, który umożliwia dostosowanie ustawień zakresu.
3. Dwa wyjścia przekaźnika obsługujące rodzaje działania alarmowego wysoki/niskie, wysoki/wysoki-wysoki lub niski/niskim-niskim.
Specyfikacja
1. napięcie zasilania: 220VAC(±10%);
2. temperatura otoczenia: 0~50oC; wilgotność względna: ≤ 85%
3. Sygnał wejściowy, zakres wyświetlania i odpowiednie parametry: (zob. tabela 1)
Tabela 1
| Kod sygnału wejściowego |
sygnał wejściowy |
Zakres wyświetlania |
Rozstrzygnięcie |
Dokładność |
Impedancja wejściowa |
| 00 |
T TC |
0~400oC |
1oC |
00,2% |
100K. |
| 01 |
R TC |
0~1600oC |
1oC |
00,2% |
100K. |
| 02 |
J TC |
0~1200oC |
1oC |
00,2% |
100K. |
| 03 |
WRe3-WRe25 TC |
0~2300oC |
1oC |
00,2% |
100K. |
| 04 |
B TC |
350 do 1800oC |
1oC |
00,2% |
100K. |
| 05 |
S TC |
0~1600oC |
1oC |
00,2% |
100K. |
| 06 |
K TC |
0~1300oC |
1oC |
00,2% |
100K. |
| 07 |
E TC |
0~900oC |
1oC |
00,2% |
100K. |
| 08 |
Pt100 RTD |
-200 ~ 600 °C |
0.1oC |
00,2% |
(0,2 mA) |
| 09 |
Cu50 RTD |
-50,0~150,0oC |
0.1oC |
00,2% |
(0,2 mA) |
| 10 |
Ciśnienie zdalne 0~375Ω |
Można ustawić niską i wysoką granicę zakresu od -1999 do 9999 |
Zakres wyświetlania jest ciągły od -1999 do 9999 przy użyciu 16-bitowej próbki A/D |
00,2% |
(0,2 mA) |
| 11 |
0~75mV dzielnik prądu |
00,1% |
100K. |
| 12 |
0 ~ 30 mV |
00,1% |
100K. |
| 13 |
0~5V sygnał standardowy |
00,1% |
100K. |
| 14 |
1 ~ 5V sygnał standardowy |
00,1% |
100K. |
| 15 |
0~10V sygnał standardowy |
00,1% |
100K. |
| 16 |
0 ~ 10 mA sygnału standardowego |
00,1% |
20Ω |
| 17 |
0~20 mA sygnału standardowego |
00,1% |
20Ω |
| 18 |
4 ~ 20 mA sygnału standardowego |
00,1% |
20Ω |
4.Wynik prądu analogowego i związane z nim parametry: (zob. tabela 2)
Tabela 2
| Przekazywanie sygnału wyjściowego |
Prąd wyjściowy |
Zakres przekazywania |
Włókno izolowane |
Max, proszę.
rezolucja |
Dokładność |
Pojemność ładunkowa |
Napęd o otwartym obwodzie |
| 00 |
4 ~ 20 mA |
Przekazywanie danych w zakresie do standardowego sygnału prądu |
1500 V |
12 bitów |
00,3% |
≤ 500Ω |
15 V |
| 01 |
0 ~ 20 mA |
Produkt ten jest wykonany z sygnału prądu wyjściowego 4 ~ 20 ma lub 0 do 20 ma. Jeśli użytkownik potrzebuje sygnału wyjściowego napięcia,może być dostosowany od producenta lub samodzielnie podłączone 250 lub 500 ohm rezystorów dla 1 ~ 5V lub 0 ~ 5V, napięcie i opór 0 ~ 10V (uwaga: dokładność oporu bezpośrednio wpływa na dokładność napięcia wyjściowego transmisji).
5.RElay wydajność kontaktu: ((patrz tabela 3)
Tabela 3
| |
250 V/120 V |
120 V/48 V |
< 48 V |
Żywotność przekaźnika |
| Klimatyzator |
D.C. |
Klimatyzator |
D.C. |
Klimatyzator |
D.C. |
>100000 razy |
| Maksymalny prąd (obciążenie oporowe) |
3A |
2A |
4A |
3A |
5A |
4A |
| Maks. prąd (obciążenie indukcyjne) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6E.z zewnętrzną mocą DC24V/30mAMoże dostarczać energię do nadajnika.
7Z.automatyczna funkcja kompensacji temperaturydlaczujnik termopary.
8Z.funkcja ochrony przed odłączaniem.

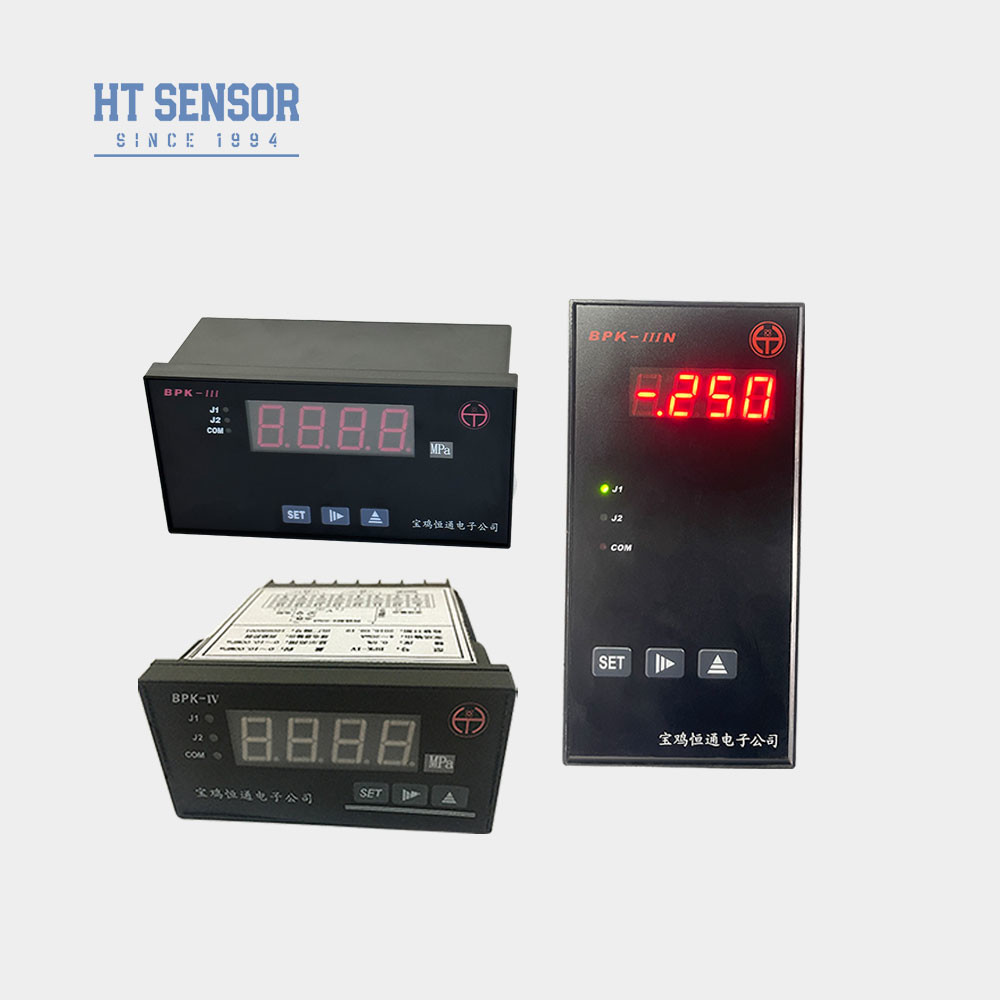

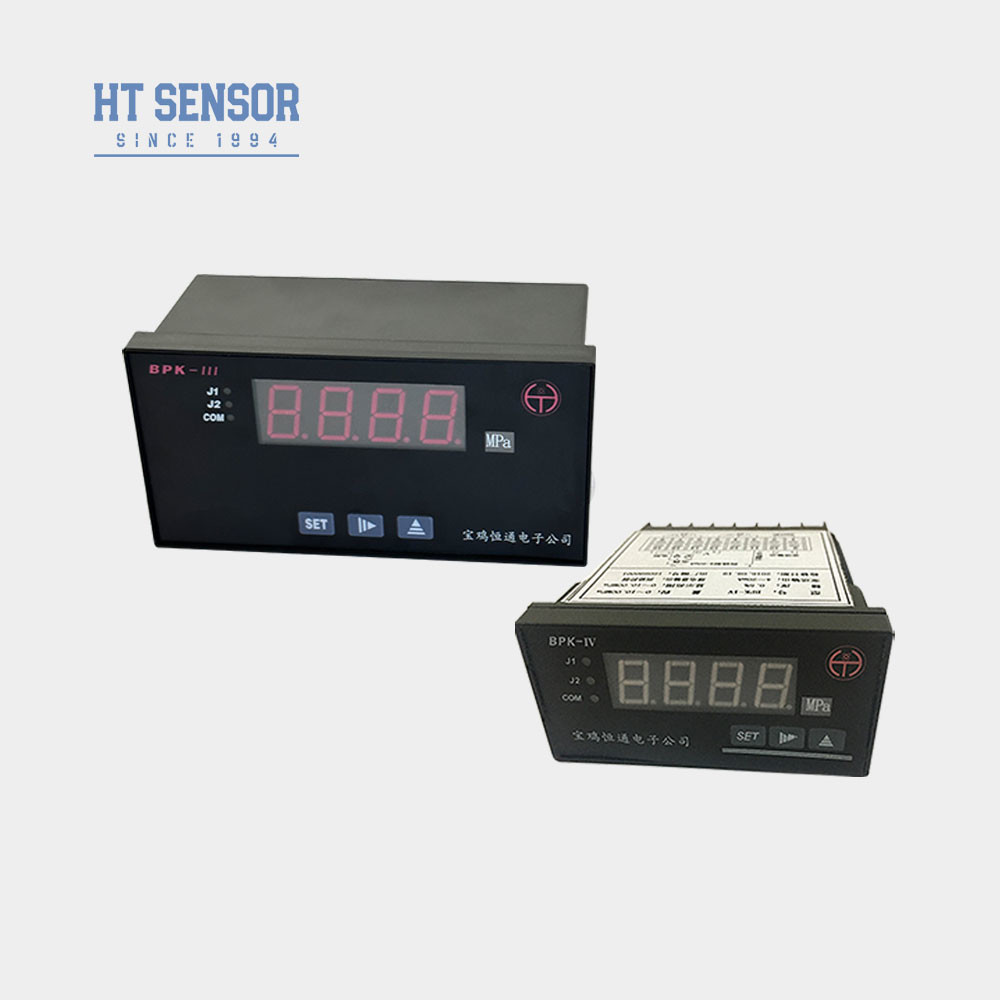

| Model |
Wymiar zarysu |
Wymiar wyjścia panela ((mm) |
Uwaga: |
| BPK-IIIS |
160×80×80 ((Horyzontalny)) |
152+0.8× 76+0.7 |
|
| BPK-IV |
96×48×112 (horyzontalnie) |
92+0.7×44+0.5 |
|
| BPK-IIIN |
80×160×80 ((pionowo) |
76+0.7×152+0.8 |
|
| BPK-IIIN2 |
48×96×112 ((pionowo) |
44+0.5×92+0.7 |
|
| BPK-IIIF1 |
96×96×112 (płaszczyzna) |
92+0.7×92+0.7 |
|
| BPK-IIIF2 |
48×48×108 (płaszczyzna) |
44+0.5×44+0.5 |
Z lampą alarmową J2 bez przekaźnika J2 |
| BPK-IIIF3 |
72x72x112 |
67+0.7× 67+0.7 |
|
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
