0-20mA Wyjście Przemysłowe cyfrowe mierniki ciśnienia z wysokoprecyzyjnym miernikiem
Szczegóły produktu
| Model nr.: | BPK-IIIN | Zastosowanie: | Przemysłowe |
|---|---|---|---|
| Struktura: | Wyświetl wskaźnik | Pakiet transportowy: | Standardowe opakowanie eksportowe z kartonem |
| Pochodzenie: | Baoji, Chiny | Gwarancja: | 2 lata |
| Skala: | Przemysłowe urządzenia średniego ciśnienia | Zmiana: | 2 przełącznik |
| Wpływ: | 4-20mA/0-10VDC/pt100 itd. | Produkcja: | 0-20 mA, 4-20 mA, 0-5 V i tak dalej |
| Podkreślić |
Przemysłowe cyfrowe mierniki ciśnienia,Cyfrowe mierniki ciśnienia o wysokiej precyzji,0-20mA Wyjściowe cyfrowe mierniki ciśnienia |
||
Opis produktu
Przemysłowe cyfrowe mierniki ciśnienia o wysokiej precyzji pomiaru

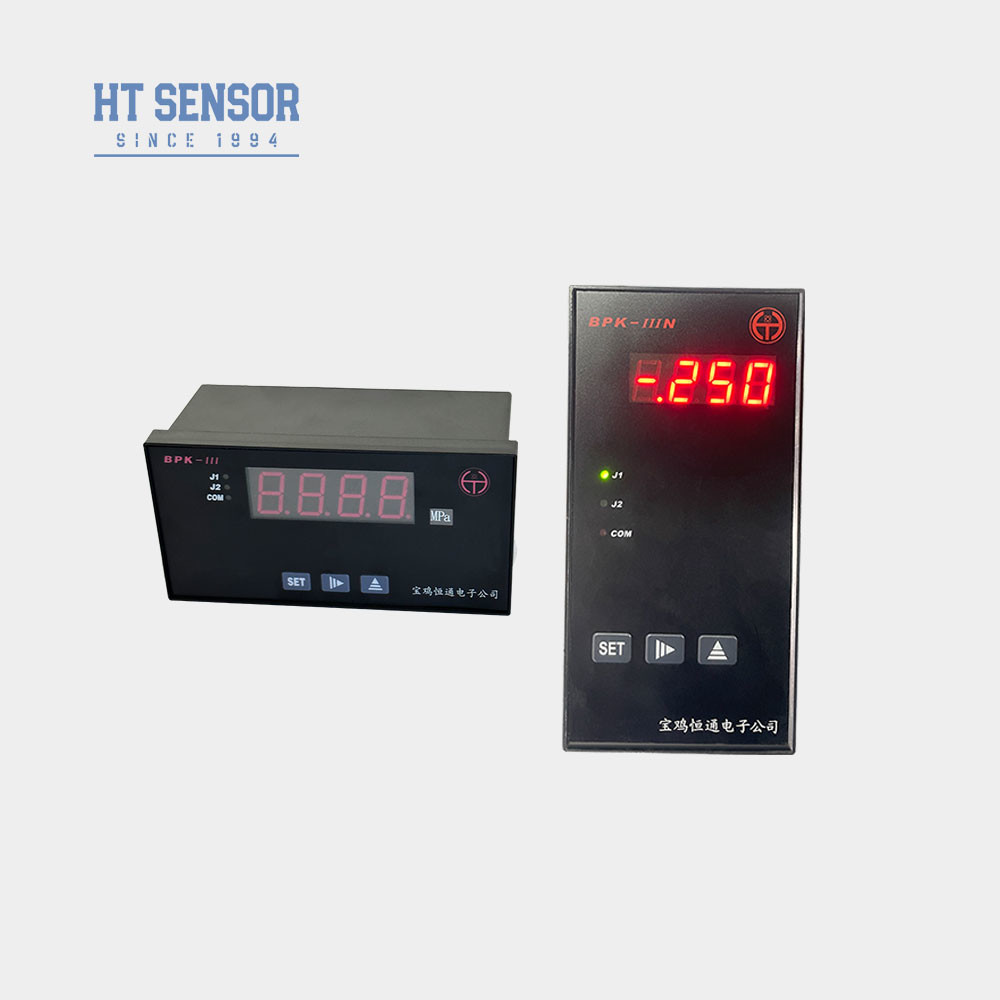

Miernik ciśnienia/przełącznik BPK-IIIN
Wprowadzenie:
Kontrolery serii BPK-III są wyposażone w funkcje wyświetlania, sterowania i transmisji i są szeroko stosowane w różnych zastosowaniach automatycznego sterowania.
1Wsparcie dla szerokiego zakresu sygnałów wejściowych, takich jak RTDS, termopary lub sygnały standardowe (patrz tabela). Zakres wyświetlacza można kalibrować dla sygnałów nieliniowych lub ustawić dla sygnałów liniowych.
2. Wydatek izolowany z rozdzielczością 12 bitów, który umożliwia dostosowanie ustawień zakresu.
3. Dwa wyjścia przekaźnika obsługujące rodzaje działania alarmowego wysoki/niskie, wysoki/wysoki-wysoki lub niski/niskim-niskim.
Specyfikacja
1. napięcie zasilania: 220VAC(±10%);
2. temperatura otoczenia: 0~50oC; wilgotność względna: ≤ 85%
3. Sygnał wejściowy, zakres wyświetlania i odpowiednie parametry: (zob. tabela 1)
Tabela 1
| Kod sygnału wejściowego | sygnał wejściowy | Zakres wyświetlania | Rozstrzygnięcie | Dokładność | Impedancja wejściowa |
| 00 | T TC | 0~400oC | 1oC | 00,2% | 100K. |
| 01 | R TC | 0~1600oC | 1oC | 00,2% | 100K. |
| 02 | J TC | 0~1200oC | 1oC | 00,2% | 100K. |
| 03 | WRe3-WRe25 TC | 0~2300oC | 1oC | 00,2% | 100K. |
| 04 | B TC | 350 do 1800oC | 1oC | 00,2% | 100K. |
| 05 | S TC | 0~1600oC | 1oC | 00,2% | 100K. |
| 06 | K TC | 0~1300oC | 1oC | 00,2% | 100K. |
| 07 | E TC | 0~900oC | 1oC | 00,2% | 100K. |
| 08 | Pt100 RTD | -200 ~ 600 °C | 0.1oC | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | -50,0~150,0oC | 0.1oC | 00,2% | (0,2 mA) |
| 10 | Ciśnienie zdalne 0~375Ω | Można ustawić niską i wysoką granicę zakresu od -1999 do 9999 | Zakres wyświetlania jest ciągły od -1999 do 9999 przy użyciu 16-bitowej próbki A/D | 00,2% | (0,2 mA) |
| 11 | 0~75mV dzielnik prądu | 00,1% | 100K. | ||
| 12 | 0 ~ 30 mV | 00,1% | 100K. | ||
| 13 | 0~5V sygnał standardowy | 00,1% | 100K. | ||
| 14 | 1 ~ 5V sygnał standardowy | 00,1% | 100K. | ||
| 15 | 0~10V sygnał standardowy | 00,1% | 100K. | ||
| 16 | 0 ~ 10 mA sygnału standardowego | 00,1% | 20Ω | ||
| 17 | 0~20 mA sygnału standardowego | 00,1% | 20Ω | ||
| 18 | 4 ~ 20 mA sygnału standardowego | 00,1% | 20Ω |
Tabela 2
| Przekazywanie sygnału wyjściowego | Prąd wyjściowy | Zakres przekazywania | Włókno izolowane | Max, proszę. rezolucja |
Dokładność | Pojemność ładunkowa | Napęd o otwartym obwodzie |
| 00 | 4 ~ 20 mA | Przekazywanie danych w zakresie do standardowego sygnału prądu | 1500 V | 12 bitów | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 ~ 20 mA |
Jeśli użytkownik potrzebuje napięcia wyjściowego sygnału przesyłowego wyjściowego,może być dostosowany od producenta lub samodzielnie podłączony 250 lub 500 ohm oporu dla 1 ~ 5V lub 0 ~ 5V, napięcie i opór 0 ~ 10V (uwaga: dokładność oporu bezpośrednio wpływa na dokładność napięcia wyjściowego transmisji).
5.RElay wydajność kontaktu: ((patrz tabela 3)
Tabela 3
| 250 V/120 V | 120 V/48 V | < 48 V | Żywotność przekaźnika | ||||
| Klimatyzator | D.C. | Klimatyzator | D.C. | Klimatyzator | D.C. | >100000 razy |
|
| Maksymalny prąd (obciążenie oporowe) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Maks. prąd (obciążenie indukcyjne) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6E.z zewnętrzną mocą DC24V/30mAMoże dostarczać energię do nadajnika.
7Z.automatyczna funkcja kompensacji temperaturydlaczujnik termopary.
8Z.funkcja ochrony przed odłączaniem.

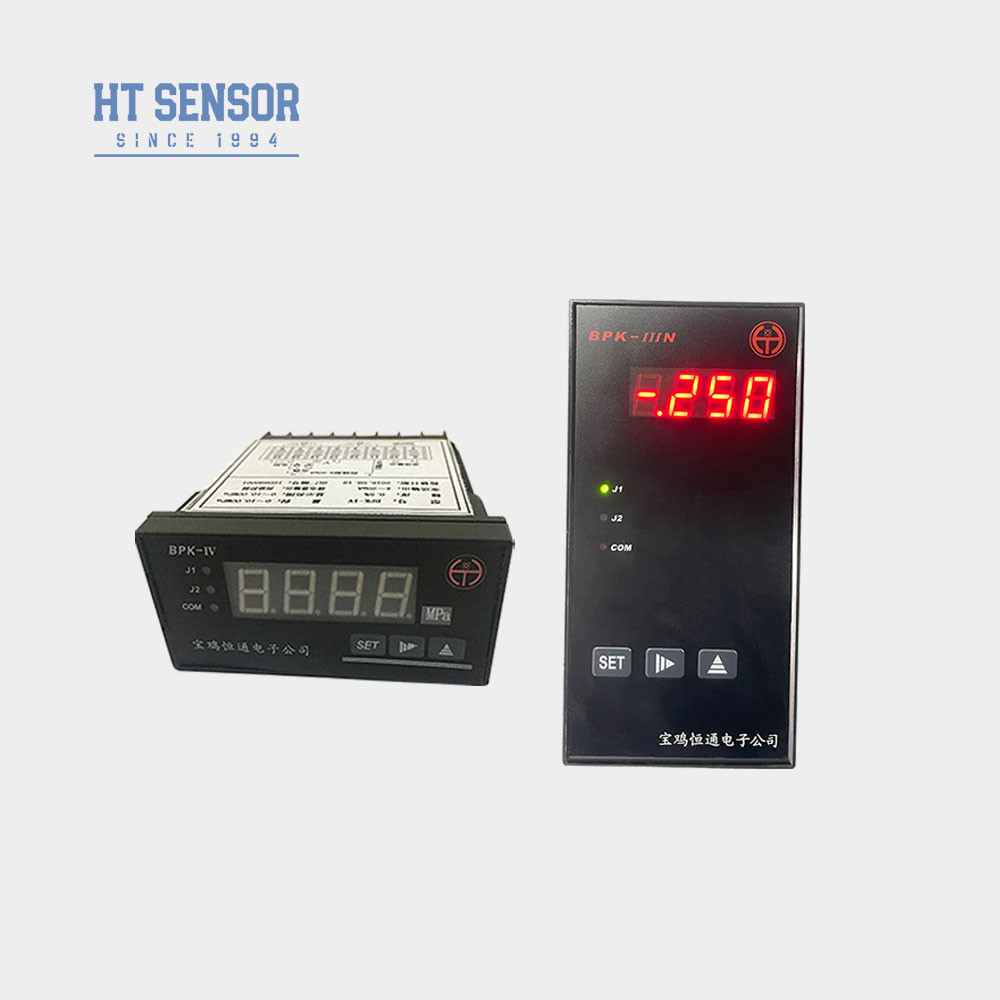

| Model | Wymiar zarysu | Wymiar wyjścia panela ((mm) | Uwaga: |
| BPK-IIIS | 160×80×80 ((Horyzontalny)) | 152+0.8× 76+0.7 | |
| BPK-IV | 96×48×112 (horyzontalnie) | 92+0.7×44+0.5 | |
| BPK-IIIN | 80×160×80 ((pionowo) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 ((pionowo) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 (płaszczyzna) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 (płaszczyzna) | 44+0.5×44+0.5 | Z lampą alarmową J2 bez przekaźnika J2 |
| BPK-IIIF3 | 72x72x112 | 67+0.7× 67+0.7 |
| spółka |
| Pytania i odpowiedzi |
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
Odpowiedź: Nasze czujniki ciśnienia charakteryzują się wysoką precyzją, trwałością i doskonałą wydajnością, z możliwością dostosowania.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb za pośrednictwem naszych usług OEM i ODM.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne są w stanie wyprodukować do 30 000 czujników ciśnienia miesięcznie, co gwarantuje, że możemy realizować zamówienia na dużą skalę.Zaleca się skontaktować się z naszym zespołem sprzedaży z wyprzedzeniem dla płynnego planowania produkcji i dostawy.
4P: Jaki jest typowy czas dostawy?
Odpowiedź: Standardowe modele zazwyczaj mają okres dostawy 5~8 dni roboczych, natomiast produkty dostosowane do potrzeb mogą się różnić.
5P: Jakie są ceny produktów?
O: Oferujemy konkurencyjne ceny z zniżkami dostępnymi w przypadku zamówień hurtowych lub długoterminowych partnerstw.
6. P: Jaka jest gwarancja na Państwa produkty? I usługa posprzedażna?
Odpowiedź: Nasze produkty są objęte 24-miesięczną gwarancją od daty wysyłki, a nasza obsługa posprzedażna zapewnia szybkie odpowiedzi w ciągu 24 godzin wraz z zdalnym wsparciem instruktażowym za pośrednictwem sieci PC.
