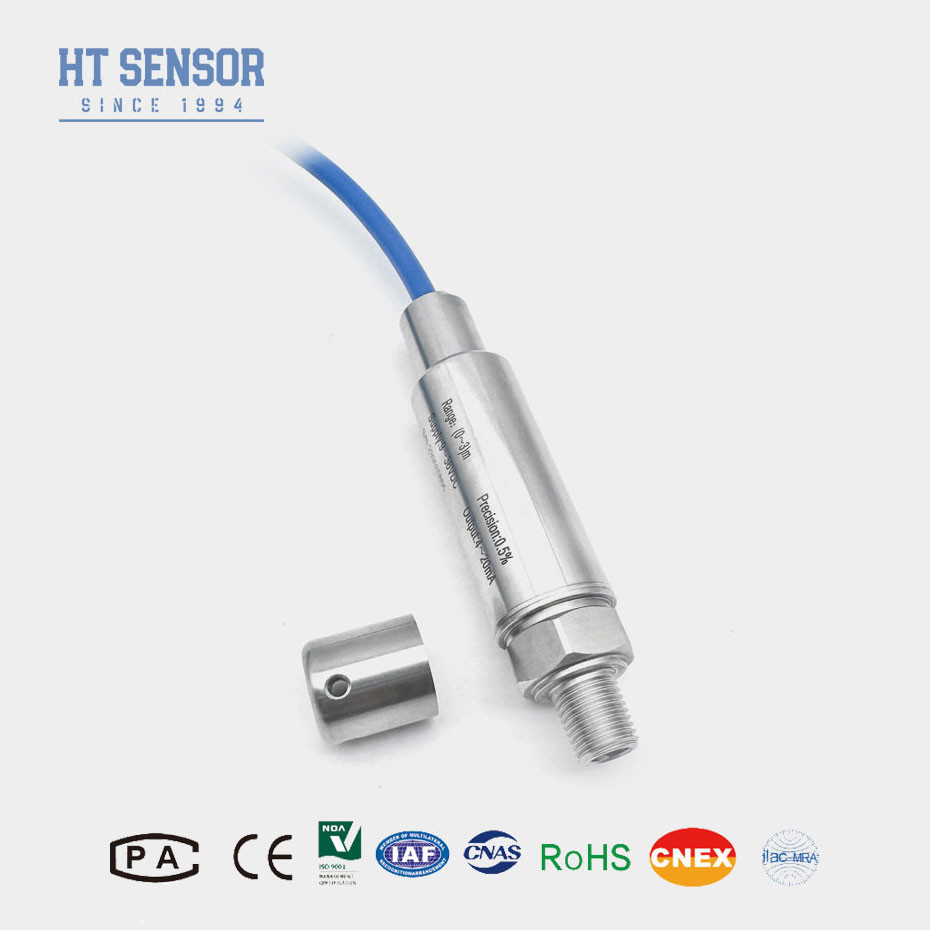

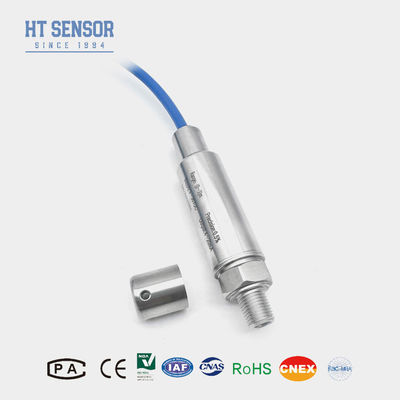

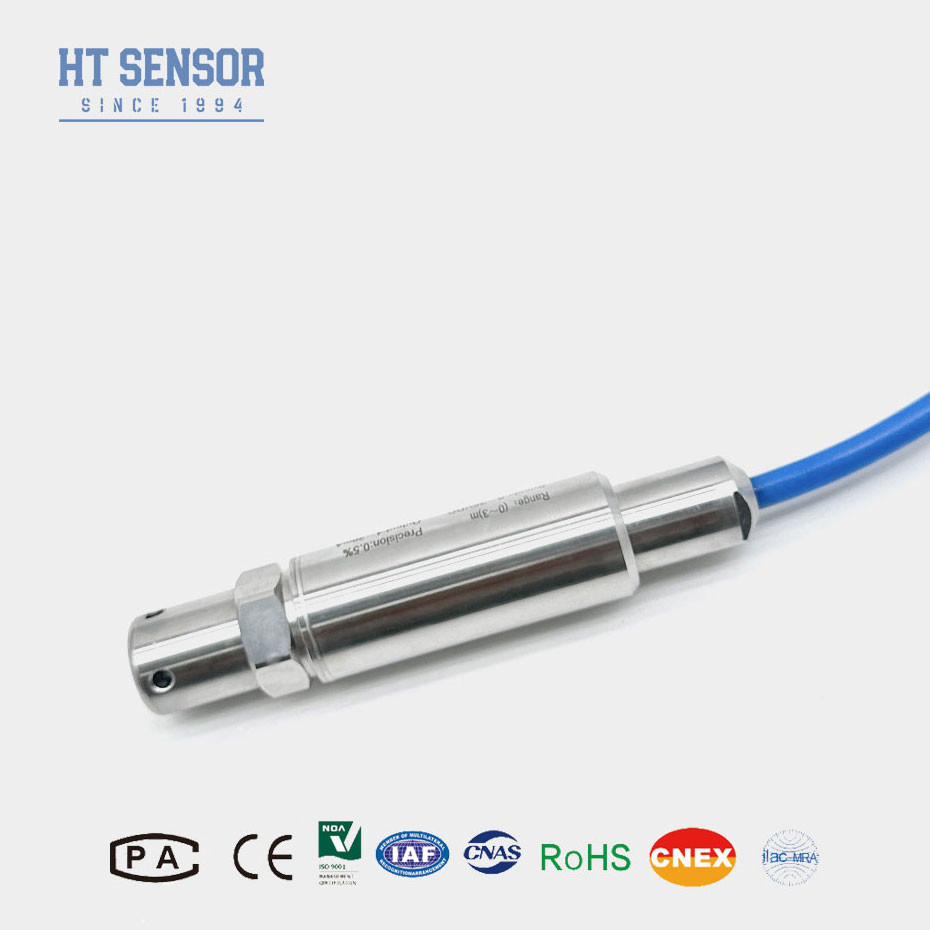

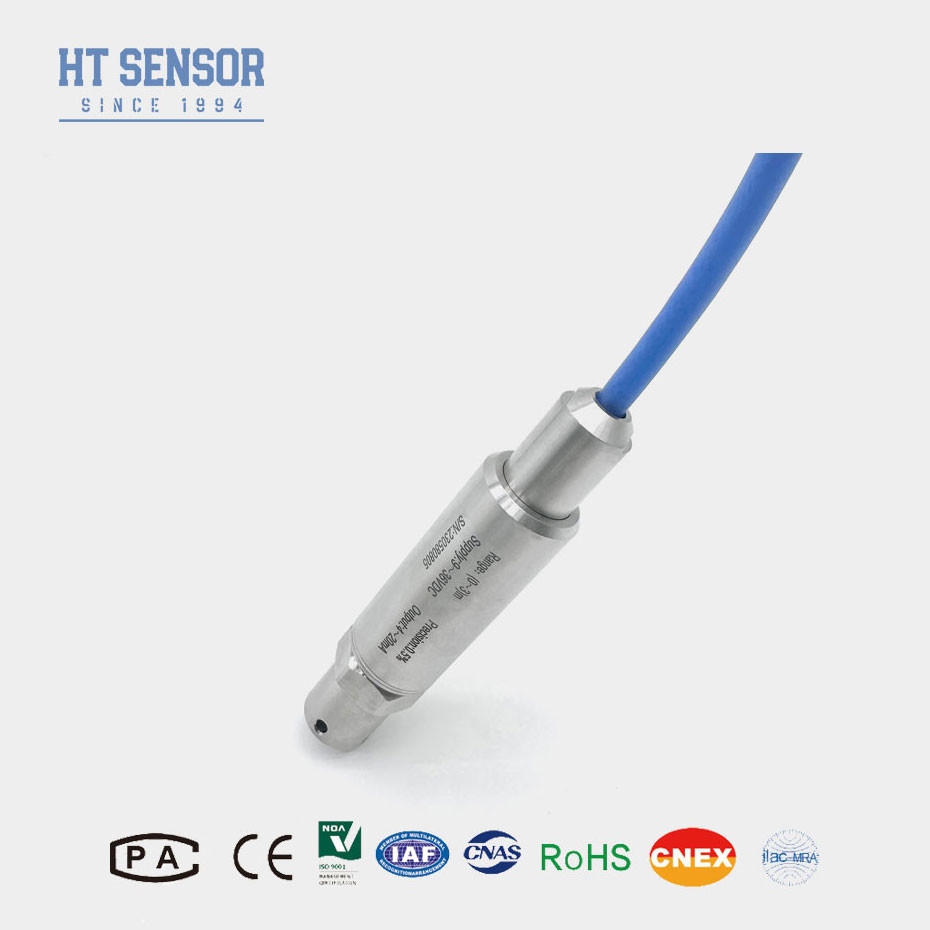

BH93420-I Hydrostatyczne podwodne paliwo czujnik poziomu wody ciekłej 4-20mA Diffued Silicon 19mm
Product Details
| Model nr.: | BH93420-I | Formularz wyjściowy: | 4-20mA lub RS485 |
|---|---|---|---|
| Ocena IP: | IP68 | Dokładność: | ≤ ± 0,5%F.S. |
| Materiał membrany: | 316L Stal nierdzewna | Waga netto: | 00,3 kg bez kabla |
| Pakiet transportowy: | Karton | Pochodzenie: | Shaan Xi |
| Kod Hs: | 90261000 | Możliwość Supply: | 1000-3000 |
| Rodzaj instalacji: | Rodzaj podwodny | Proces produkcji: | Czujnik krzemu rozproszonego |
| Typ sondy: | Typ sondy | ||
| Podkreślić |
Czujnik poziomu wody w płynie paliwa,czujnik poziomu wody w krzemu |
||
Product Description
BH93420-I 4-20mA Kompensacja cyfrowa Wysokiej Precyzji Diffued Silicon Water Level Transmitter
Wprowadzenie nadajnika poziomu wody:
BH93420-I nadajnik poziomu wody z difusowanego krzemu wykorzystujący szereg HT z difusowanego krzemuWykorzystuje się jądro wypełnione olejem jako element pomiarowy sygnału.Odczuwająca część urządzenia jest zestawiona z elementami o charakterze kompaktowym.nadajnik, który jest zanurzony w wodzie jest całkowicie uszczelniony nierdzewnymStal, zapewniająca doskonałą wodoodporność.Kompensacja cyfrowa zwiększa wydajność i niezawodność nadajników ciśnienia poprzez wykorzystanie zaawansowanych algorytmów i technik przetwarzania cyfrowego.i dostosowalne rozwiązania pomiarowe ciśnienia dla szerokiego zakresu zastosowań.
Charakterystyka produktu:
1Całkowita obudowa ze stali nierdzewnej, odpowiednia do różnych środowisk testowych
2. pomiar sondy typu zanurzenia, łatwa instalacja
3. Różne opcje sygnału wyjściowego
4- oznakowanie przeciwwybuchowe: ExiaIICT6
5Wysoka stopa ochrony: IP68
6. Kabel PE lub PU
Zastosowanie:
1Automatyzacja przemysłowa: zapewnienie precyzyjnej kontroli ciśnienia w procesach produkcyjnych.
2- Lotnictwo: utrzymywanie dokładnych pomiarów ciśnienia w różnych warunkach temperatury.
3. motoryzacja: monitorowanie i regulacja ciśnienia w silnikach i układach hamulcowych.
4Urządzenia medyczne: Zapewnienie wiarygodnych odczytów ciśnienia w sprzęcie medycznym.
5Monitoring środowiska: dokładne pomiary ciśnienia w stacjach meteorologicznych i badaniach środowiskowych.
|
Parametry działania:
|
|
| Zakres pomiaru | 0~10m...400m |
| Przesyłka | ≤ 2 X zakres znamionowy |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa | ±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa | ± 0,2% F.S/rok (maks.) |
| Zmiana temperatury punktu zerowego | ±1,5% F.S. (typowy) ±2% F.S. (maksymalny) |
| Zmiany temperatury w pełnej skali | ±1,5% F.Sr ((typu) ± 2% F.S. (maks.) |
| Temperatura kompensacyjna | 0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura pracy | -20~80oC |
| Temperatura przechowywania | -30~100oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 1Cr18Ni9Ti |
| Materiał przewodu | 316L ze stali nierdzewnej |
| Odporność na izolację | >=100MΩ@100VDC |
| Klasyfikacja odporna na wybuch | ExiaIICT6 |
| Ocena ochrony | IP67, IP68 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,3 kg (bez kabel) |
| Materiał kablowy | Polietylen, poliuretany |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 drut |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protokół komunikacji RS485 | 3.6 ~ 30V / akumulator | 4 drut |
Wskazówki do zamawiania:
Wskazówka dotycząca zamówienia nadajnika poziomu płynu podwodnego
Przy zamawianiu podwodnego nadajnika poziomu płynu ważne jest, aby wziąć pod uwagę kilka czynników, aby upewnić się, że wybrany produkt spełnia specyficzne wymagania aplikacji.Oto kompleksowy przewodnik, który pomoże Ci w procesie zamawiania:
1. Określ zakres pomiaru
Określ zakres pomiaru: Określ maksymalny i minimalny poziom płynu, który należy zmierzyć.
2. Określ wymagania dotyczące dokładności
Poziomy dokładności: Określ wymaganą dokładność dla aplikacji.
3. Z zgodnością materiału
Materiał obudowy i kabla: Upewnij się, że materiały stosowane w nadajniku (np. stal nierdzewna, PVC, PTFE) są kompatybilne z mierzonym płynem,zwłaszcza w przypadku stosowania substancji żrących lub agresywnych.
4Typ sygnału wyjściowego
Wybierz sygnał wyjściowy: Wybierz odpowiedni sygnał wyjściowy dla systemu, taki jak 4-20mA, 0-5VDC lub wyjścia cyfrowe, takie jak RS485 lub Modbus,w celu zapewnienia zgodności z systemami pozyskiwania danych lub systemami kontroli.
5Warunki środowiskowe
Środowisko pracy: Zastanów się nad środowiskiem pracy, w tym nadmierną temperaturą, wilgotnością i możliwym narażeniem na działanie substancji żrących lub niebezpiecznych.Wybierz nadajnik z odpowiednimi ocenami ochrony środowiska (e.g., IP68).
6. Długość kabla
Określ długość kabla: Należy określić wymaganą długość kabla w zależności od głębokości zbiornika lub studni, w której zostanie zainstalowany nadajnik.W celu wprowadzenia do systemu sterowania może być potrzebna dodatkowa długość.
7Wymagania dotyczące montażu i instalacji
Opcje montażu: Zidentyfikuj metodę montażu, niezależnie od tego, czy wymaga ona zawieszenia, montażu kołnierza lub innych konfiguracji.
| Rozkaz Przewodnik: | ||||||||
| BH93420 | Kod | Projekt budowy | ||||||
| Ja... | Przekaźnik ciśnienia | |||||||
| Zakres pomiaru | 0~10m...400m | |||||||
| Kod | Zasilanie | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Pozostałe | |||||||
| Kod | Sygnał wyjściowy | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| Kod | Rodzaj ciśnienia | |||||||
| G | Ciśnienie pomiarowe | |||||||
| A | Bezwzględna presja | |||||||
| S | Ciśnienie odniesienia zamknięte | |||||||
| Kod | Materiał | |||||||
| 01 | 304 ze stali nierdzewnej | |||||||
| 02 | 316L ze stali nierdzewnej | |||||||
| Kod | Materiał kablowy | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb. Świadczymy usługi OEM i ODM
3P: Jaka jest wasza zdolność produkcyjna?
A: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w ciągu miesiąca, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb dużych zamówień.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4.A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
