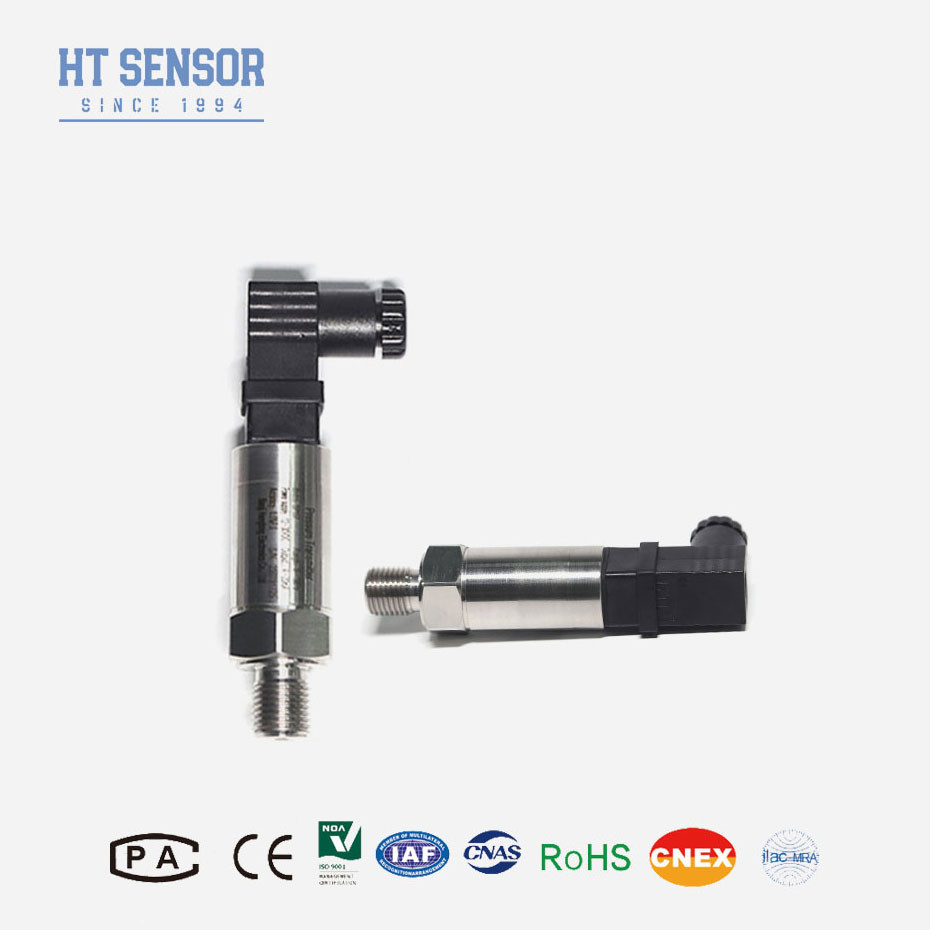

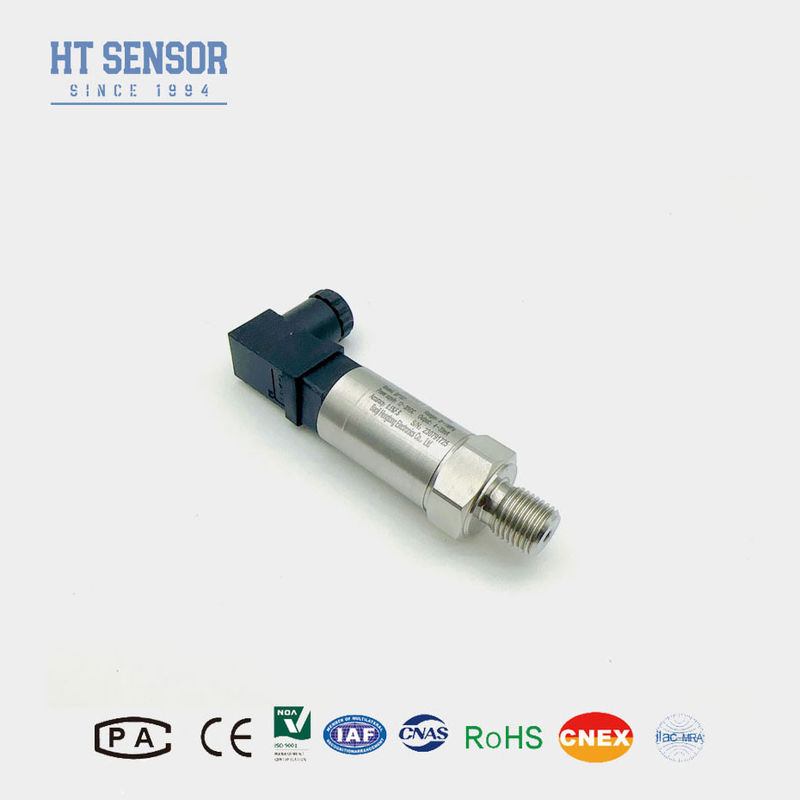

BP157 Przewodnik ciśnienia z rozproszonego krzemu piezoresystywnego
Wprowadzenie:
Czujnik zawiera cienką krzemową przeponę, która pełni rolę czujnika.rezystory piezoresystywne są dyfuzowane do diafragmy krzemowejOpory te zmieniają swoją odporność, gdy prześcieradło deformuje się pod ciśnieniem.Deformacja powoduje zmianę naprężenia na pierwiastkach piezorezystywnych.Napięcie wywołane ciśnieniem zmienia opór pierwiastków piezorezystywnych w mostku Wheatstone.Napęd wywołany przez ciśnienie zmienia opór pierwiastków piezorezystywnych w mostku Wheatstone.Sprzęt wyjściowy z mostu Wheatstone jest zazwyczaj bardzo mały i wymaga wzmocnienia.0-5VDC, lub wyjścia cyfrowego).
Charakterystyka produktu:
Kompaktna i solidna konstrukcja
Interferencje anty-elektromagnetyczne.
Wyposażenie na zewnątrz
Ochrona IP65
Wielokrotne sygnały wyjściowe
Niezawodna konstrukcja
Łatwość integracji
Zastosowanie:
Kompatybilne z stali nierdzewnej 316L, gazem i płynami nieżrącym
Petrochemika i inne dziedziny przemysłu
Sprzęt kompresorowy
Systemy sterowania hydraulicznego i pneumatycznego
Parametry działania:
| Zakres pomiaru |
-100KPa~0kPa~10kPa...10MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Ciśnienie przeciążenia |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C |
±0,25% (typowe), ±0,5% (maksymalne) |
| Powtarzalność i histereza |
0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Błąd temperatury - Zero |
± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Błąd temperatury -Pokres |
± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Temperatura kompensacyjna |
0-50°C ((<35KPa), 0-70°C ((standardowe)) -20~80 ((przystosowalne) |
| Temperatura pracy |
-20°C~80°C |
| Temperatura przechowywania |
-40°C~120°C |
| Materiały mieszkaniowe |
304 SS |
| Materiał przewodu |
316L SS |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex db IIC T6 Gb |
| Ocena ochrony |
IP65 |
| Materiał uszczelniający |
Kauczuk fluorowy lub pieczęć całkowitej spawania |
| Ważyć |
~ 0,20 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ̊20 mA |
12 ̊30VDC |
2/3/4 drutu |
| 010/20mA |
3 przewody
|
| 0/1 ‡5V |
| 0/1 ∆10V |
| 0.5·4.5V |
5VDC |
Wskazówki dotyczące zamawiania
1Określenie zakresu ciśnienia: Określenie całego zakresu ciśnienia, który nadajnik będzie musiał zmierzyć.Upewnij się, że nadajnik wybrany może dokładnie mierzyć w tym zakresie, aby uniknąć błędów i potencjalnych uszkodzeń.
2. Poziomy dokładności: Zrozum wymagania dotyczące dokładności dla Twojej aplikacji. Różne nadajniki oferują różne poziomy dokładności, więc wybierz taki, który spełnia Twoje konkretne potrzeby dokładnych danych.
3Opcje montażu: Zidentyfikuj, w jaki sposób nadajnik zostanie zamontowany w Twojej aplikacji, czy wymaga bezpośredniego montażu, montażu w uchwytach, czy integracji z panelem.
4W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu.
5Opcje montażu: Zidentyfikuj, w jaki sposób nadajnik zostanie zamontowany w Twojej aplikacji, czy wymaga bezpośredniego montażu, montażu w uchwytach, czy integracji z panelem.
Częste pytania:
P: Czy jest pan producentem?
A: Tak, jesteśmy profesjonalnym producentem czujników ponad 29 lat!
P: Czy akceptujesz usługi OEM?
O: Tak, akceptujemy OEM i ODM.
Czy mogę być twoim dystrybutorem?
A: Tak, szukamy dystrybutorów na rynku zagranicznym.
P: Jaki jest czas realizacji?
A: Zwykle 3-5 dni. Dla ilości powyżej 100 sztuk, potrzebujemy dodatkowych 5-7 dni roboczych.
