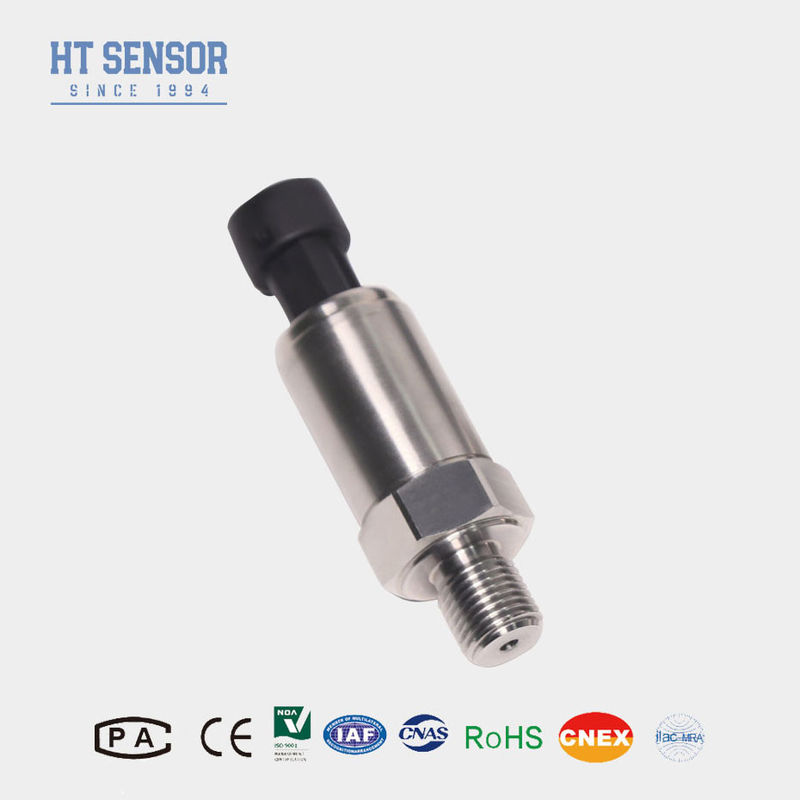

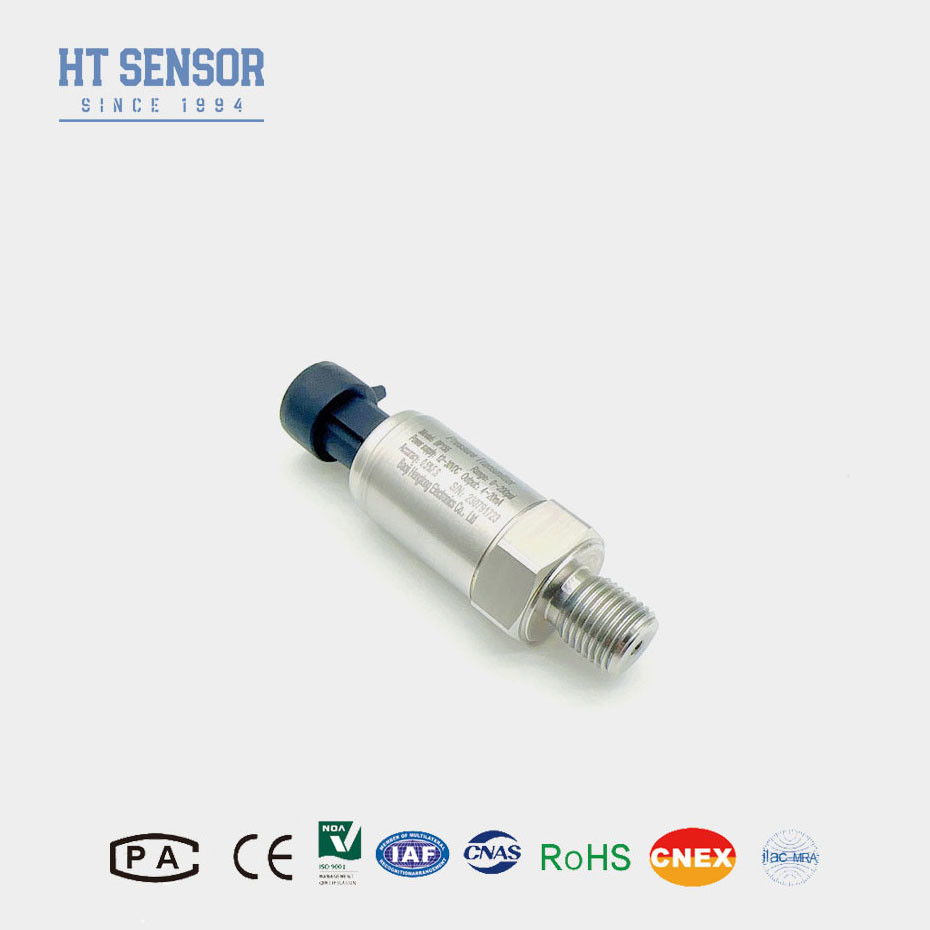

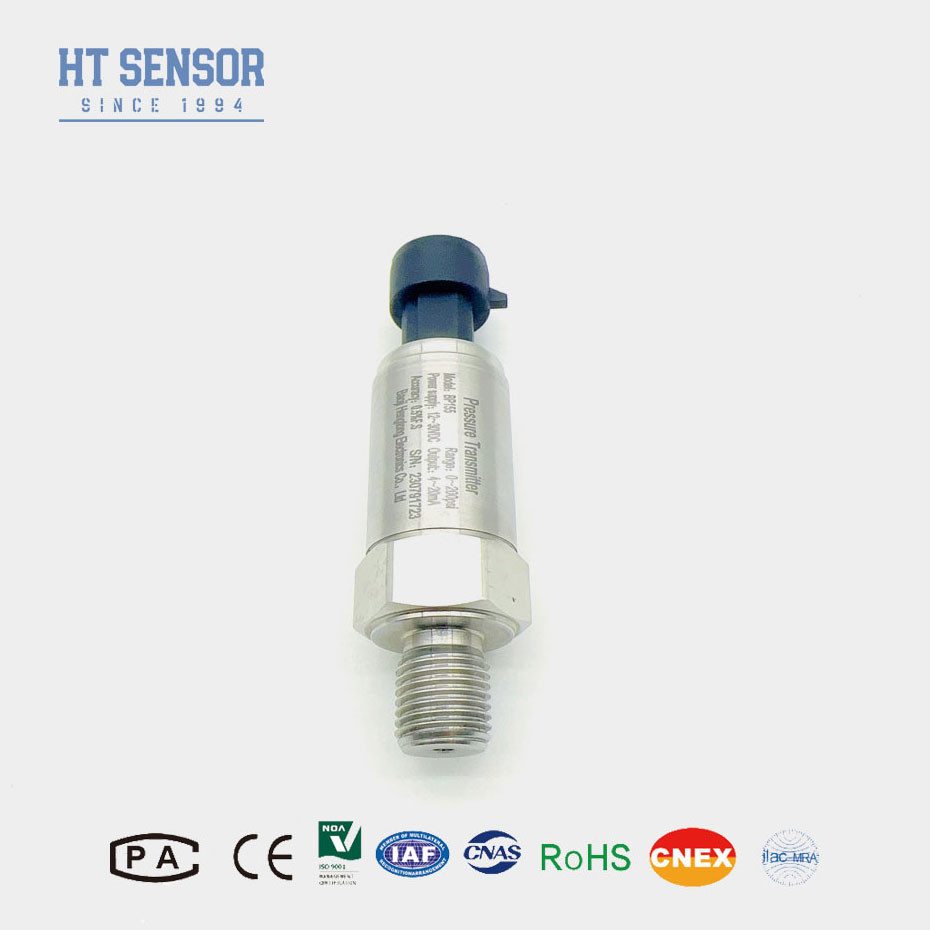

BP155 Przewodnik ciśnienia krzemu rozproszonego piezoresystywnego
Wprowadzenie:
BP155 Pizorezystywny dyfuzyjny silnik ciśnieniowyCzujniki te są szeroko stosowane ze względu na ich wysoką dokładność, niezawodność i zdolność do pomiaru szerokiego zakresu ciśnienia.
wykorzystuje jako element pomiarowy sygnał olejowo wypełnionego rdzenia silikonowej membrany izolacyjnej odpornej na ciśnienie. Obwód przetwarzania sygnału znajduje się w obudowie ze stali nierdzewnej,przekształcanie sygnału czujnika w standardowy sygnał wyjściowy. Produkt ma
zostały poddane rygorystycznym badaniom i badaniom starzenia się komponentów, półproduktów i produktów gotowych w celu zapewnienia stabilnej i niezawodnej wydajności.
Właściwości piezorezystywne krzemu są zależne od temperatury.
Difuzyjne czujniki ciśnienia z krzemu wykorzystują efekt piezorezystywny w krzemu, aby zapewnić dokładne, niezawodne i wszechstronne pomiary ciśnienia.w połączeniu z solidną i kompaktową konstrukcją, czyni je idealnymi do szerokiego zakresu zastosowań przemysłowych i handlowych.
Charakterystyka produktu:
Kompaktna i solidna konstrukcja
Interferencje anty-elektromagnetyczne.
Wyposażenie na zewnątrz
Ochrona IP65
Wielokrotne sygnały wyjściowe
Niezawodna konstrukcja
Łatwość integracji
Zastosowanie:
Kompatybilne z stali nierdzewnej 316L, gazem i płynami nieżrącym
Petrochemika i inne dziedziny przemysłu
Sprzęt kompresorowy
Systemy sterowania hydraulicznego i pneumatycznego
Parametry działania:
| Zakres pomiaru |
-100KPa~0kPa~10kPa...10MPa |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Ciśnienie przeciążenia |
≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25°C |
±0,25% (typowe), ±0,5% (maksymalne) |
| Powtarzalność i histereza |
0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa |
± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Błąd temperatury - Zero |
± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Błąd temperatury -Pokres |
± 0,02%F.S/°C ((≤ 100KPa) ± 0,01%F.S/°C ((> 100KPa) |
| Temperatura kompensacyjna |
0-50°C ((<35KPa), 0-70°C ((standardowe)) -20~80 ((przystosowalne) |
| Temperatura pracy |
-20°C~80°C |
| Temperatura przechowywania |
-40°C~120°C |
| Materiały mieszkaniowe |
304 SS |
| Materiał przewodu |
316L SS |
| Odporność na izolację |
100MΩ 100VDC |
| Klasyfikacja odporna na wybuch |
Ex db IIC T6 Gb |
| Ocena ochrony |
IP65 |
| Materiał uszczelniający |
Kauczuk fluorowy lub pieczęć całkowitej spawania |
| Ważyć |
~ 0,20 kg |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ̊20 mA |
12 ̊30VDC |
2/3/4 drutu |
| 010/20mA |
3 przewody
|
| 0/1 ‡5V |
| 0/1 ∆10V |
| 0.5·4.5V |
5VDC |
Wskazówki dotyczące zamawiania
1Określenie zakresu ciśnienia: Określenie całego zakresu ciśnienia, który nadajnik będzie musiał zmierzyć.Upewnij się, że nadajnik wybrany może dokładnie mierzyć w tym zakresie, aby uniknąć błędów i potencjalnych uszkodzeń.
2. Poziomy dokładności: Zrozum wymagania dotyczące dokładności dla Twojej aplikacji. Różne nadajniki oferują różne poziomy dokładności, więc wybierz taki, który spełnia Twoje konkretne potrzeby dokładnych danych.
3Opcje montażu: Zidentyfikuj, w jaki sposób nadajnik zostanie zamontowany w Twojej aplikacji, czy wymaga bezpośredniego montażu, montażu w uchwytach, czy integracji z panelem.
4W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu.
5Opcje montażu: Zidentyfikuj, w jaki sposób nadajnik zostanie zamontowany w Twojej aplikacji, czy wymaga bezpośredniego montażu, montażu w uchwytach, czy integracji z panelem.
Częste pytania:
P. Czym jest sygnalizacja ciśnienia z rozproszonego krzemu?
Przesycznik ciśnienia z rozproszonego krzemu jest urządzeniem mierzącym ciśnienie przy użyciu przepływu krzemowego z elementami piezorezystywnymi.powodując zmianę oporu elektrycznego, który jest przekształcany w odpowiednie odczyty ciśnienia.
P. Jakie są zalety wykorzystania szeroko rozproszonego silnikowego nadajnika ciśnienia?
A. Zalety obejmują wysoką dokładność, doskonałą stabilność długoterminową, możliwości szerokiego zakresu ciśnienia, solidną konstrukcję i zdolność do pracy w trudnych warunkach.Są również znane z szybkiego czasu reakcji i niskiego zużycia energii.
P: Czy jest pan producentem?
A: Tak, jesteśmy profesjonalnym producentem czujników ponad 29 lat!
P: Czy akceptujesz usługi OEM?
O: Tak, akceptujemy OEM i ODM.
P: Jaki jest czas realizacji waszych nadajników ciśnienia?
Czas realizacji zależy od modelu produktu i zamówionej ilości.Dokładamy wszelkich starań, aby szybko zrealizować zamówienia i zapewnić konkretne szacunki czasu realizacji na podstawie wymagań w momencie złożenia zamówienia.
