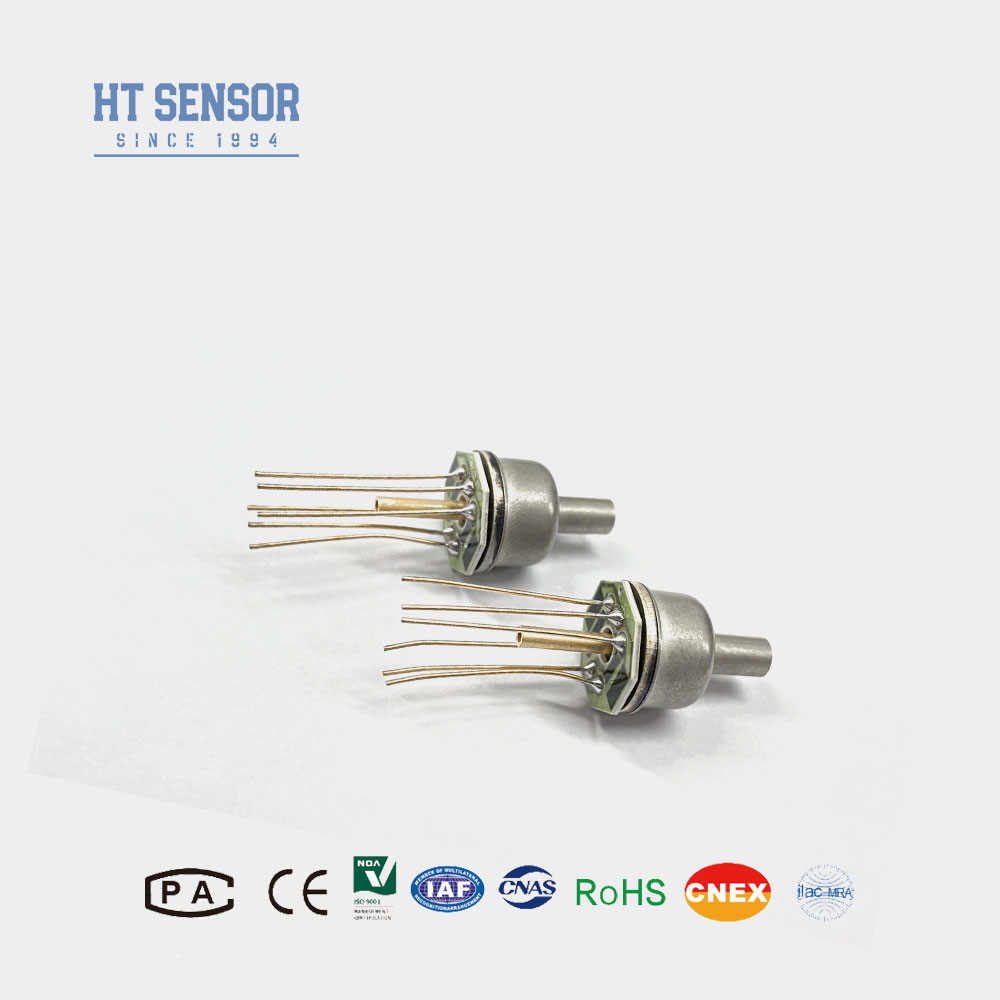

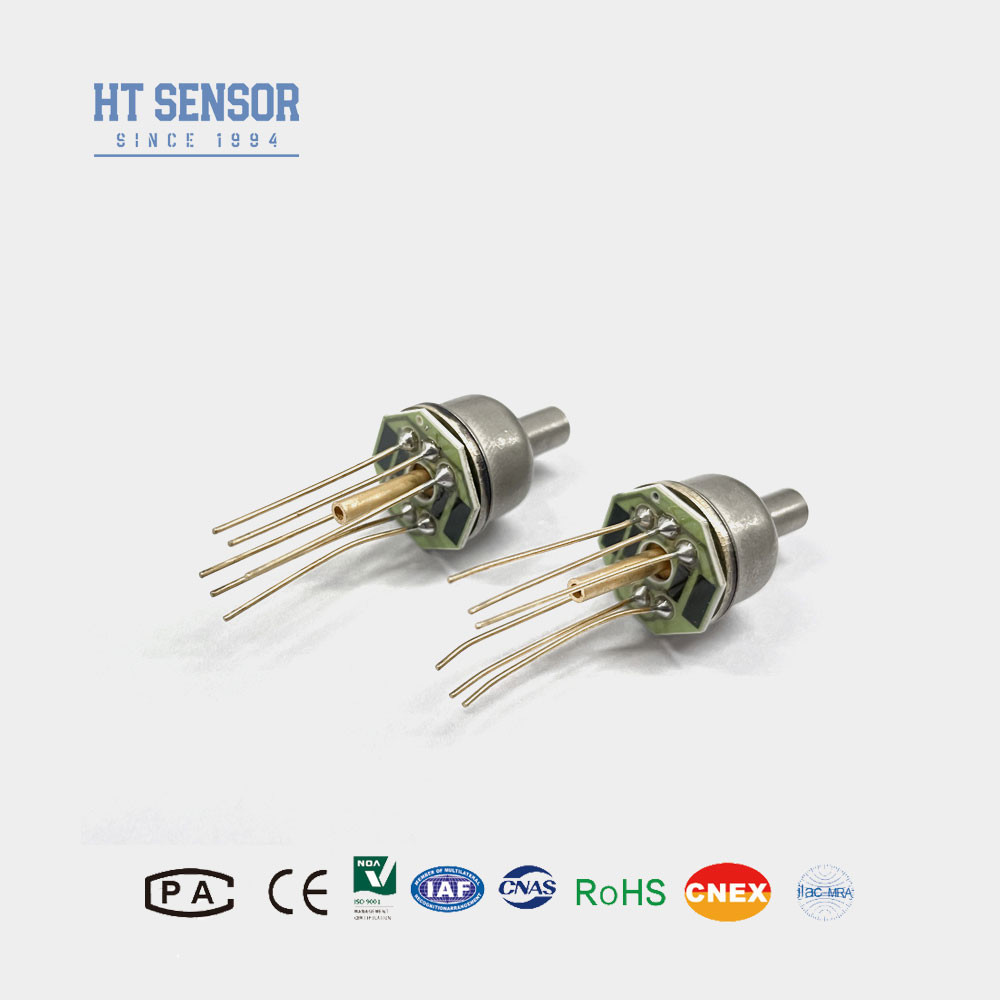

TO8 Technologia kapsułowania czujnik ciśnienia krzemu do zastosowań lotniczych i kosmicznych

TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
Podstawowe informacje
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: HT SENSOR
Orzecznictwo: ISO9001
Numer modelu: HT12
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-8 dni roboczych
Zasady płatności: Western Union, L/C, T/T
Możliwość Supply: 5000 sztuk/miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: HT12 Rodzaj nitki: TO8
Typ okablowania: Pozłacane piny Kovar lub drut silikonowy Środek pomiarowy: suche powietrze gazowe
Zakres: 0-10 kpa ~ 200 kpa Produkcja: Sygnał analogowy
Władza: 1,5 mA Kod Hs: 9026209090
Do: czujnik ciśnienia Dostosowanie: Dostępne OEM i ODM
Podkreślić:

Dźwiękowy czujnik ciśnienia

,

TO8 Kapsułowy czujnik ciśnienia krzemowego

,

Czujnik ciśnienia krzemowego do przestrzeni kosmicznej

opis produktu

TO8 Technologia kapsułowania czujnik ciśnienia krzemu do zastosowań lotniczych i kosmicznych

HT12Silisium piezoresystywne czujnik ciśnienia

Wprowadzenie krzemowego czujnika ciśnienia:



HT12 krzemowy czujnik ciśnienia piezoresystywnego jest wysoce stabilnym elementem z krzemu dyfuzyjnego opakowanym z wykorzystaniem zaawansowanej technologii opakowania TO8.Rdzeń nie napełniony olejem eliminuje błędy profilu i znacznie zwiększa stabilność małego zakresu, co czyni go szczególnie skutecznym do pomiaru ciśnienia suchego gazu nieżrącego.

Charakterystyka produktu czujnika ciśnienia z krzemu:
  1. Zakres pomiarów jest szeroki od 0 do 10KPa do 2Mpa.
  2. Wysoka niezawodność, dobra stabilność.
  3. Technologia kapsułowania TO8.
  4. Aplikacje lotnicze.
TO8 Technologia kapsułowania czujnik ciśnienia krzemu do zastosowań lotniczych i kosmicznych 0

Wnioskio pojemności nieprzekraczającej 10 W:
  1. Zmierzono ciśnienie gazu suchego, nieżrącego.
  2. System sterowania pneumatycznegoMedyczne zastosowania inżynierii biomedycznej.
  3. Kontrolki HVAC.
  4. lotnictwo lotnicze związane z celem eksperymentu.
Wydajność elektrycznao pojemności nieprzekraczającej 10 W:
  1. Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
  2. Impedancja wejściowa:3KΩ~6KΩ
  3. Impedancja wyjściowa:2.5KΩ~6KΩ
  4. Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
Parametry wydajnościo pojemności nieprzekraczającej 10 W:
Zakres pomiaru Rozmiar (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Zakres z TO8   Min:7kpa Max:200kpa
  Rodzaj Maksymalnie Jednostka
Liniowość   ± 0.15 ± 0.3 % F.S.
Powtarzalność  0.05 0.1 % F.S.
Hysteresa    0.05 0.1 % F.S.
Zerowy wynik offsetowy   0± 1 0±2 mV
Produkcja na pełną skalę   ≤ 20KPa 50±10 50±30 mV
≥ 35 kPa 100±10 100±30 mV
Zero Ofset Temp. Drift   ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Całkowita temp. Drift ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Kompensowana czasowa. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura pracy -20~80 oC
Temperatura przechowywania -40~125 oC
Dopuszczalne przeciążenie Przyjmij mniejszą wartość pomiędzy 3 razy pełną skalę lub 4MPa
Ciśnienie wybuchowe 5x pełna skala
Stabilność długoterminowa 00,2%  F.S./Rok
Materiał przewodu 316L
Odporność na izolację ≥ 200MΩ 100VDC
Wibracje Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz
Szok. 100 g, 11 ms
Czas reakcji ≤ 1 ms
Waga ~ 12,5 g
Parametry są badane w następujących warunkach: stały prąd 1,5 mA i temperatura otoczenia 25°C

TO8 Technologia kapsułowania czujnik ciśnienia krzemu do zastosowań lotniczych i kosmicznych 1TO8 Technologia kapsułowania czujnik ciśnienia krzemu do zastosowań lotniczych i kosmicznych 2
Projekt budowy
Wymiar TO8 Technologia kapsułowania czujnik ciśnienia krzemu do zastosowań lotniczych i kosmicznych 3
Połączenie elektryczne i rekompensata




TO8 Technologia kapsułowania czujnik ciśnienia krzemu do zastosowań lotniczych i kosmicznych 4






Wskazówki dotyczące zamawiania




1Należy zwrócić szczególną uwagę na ustawienie i dopasowanie pomiędzy rdzeniem czujnika a obudową podczas montażu, aby zapewnić wymaganą szczelność powietrza.

2Utrzymać prawidłowe ustawienie pionowe i stosować równomierne ciśnienie podczas montażu, aby zapobiec zatarciu lub uszkodzeniu płyty kompensacyjnej.

3. Utrzymać kanał powietrza w rdzeniu czujnika ciśnienia podłączony do atmosfery i zapobiegać wprowadzaniu wody, wilgoci lub środków korozyjnych do komór ciśnienia dodatniego i ujemnego.

4W przypadku jakichkolwiek zmian w przewodzie szpilki należy zapoznać się z etykietą dołączoną do rdzenia w celu dokładnej identyfikacji.


spółka
TO8 Technologia kapsułowania czujnik ciśnienia krzemu do zastosowań lotniczych i kosmicznych 5TO8 Technologia kapsułowania czujnik ciśnienia krzemu do zastosowań lotniczych i kosmicznych 6



TO8 Technologia kapsułowania czujnik ciśnienia krzemu do zastosowań lotniczych i kosmicznych 7TO8 Technologia kapsułowania czujnik ciśnienia krzemu do zastosowań lotniczych i kosmicznych 8TO8 Technologia kapsułowania czujnik ciśnienia krzemu do zastosowań lotniczych i kosmicznych 9

Pytania i odpowiedzi


1P: Jakie są cechy waszych czujników ciśnienia?

A: Wysoka precyzja, trwałość i doskonała wydajność.



2P: Czy mogę dostosować specjalne specyfikacje?

O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.



3P: Jaka jest wasza zdolność produkcyjna?

Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..



4P: Jaki jest typowy czas dostawy?

Odpowiedź: 5~8 dni roboczych dla modeli standardowych.



5P: Jakie są ceny produktów?

A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.



6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?

A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
