Technologia enkapsułowania TO8 Sensor ciśnienia powietrza suchego do zastosowań lotniczych i kosmicznych
Product Details
| Nr modelu: | HT12 | Typ wątku: | TO8 |
|---|---|---|---|
| Typ okablowania: | Pozłacane piny Kovar lub drut silikonowy | Pomiar pomiarowy: | suche powietrze gazowe |
| Zakres: | 0-10 kpa ~ 200 kpa | Wyjście: | Sygnał analogowy |
| Moc: | 1,5 mA | Kod Hs: | 9026209090 |
| Dla: | Czujnik ciśnienia | Personalizacja: | Dostępne OEM i ODM |
| Podkreślić |
Dźwiękowy czujnik ciśnienia,TO8 Kapsułowy czujnik ciśnienia krzemowego,Czujnik ciśnienia krzemowego do przestrzeni kosmicznej |
||
Product Description

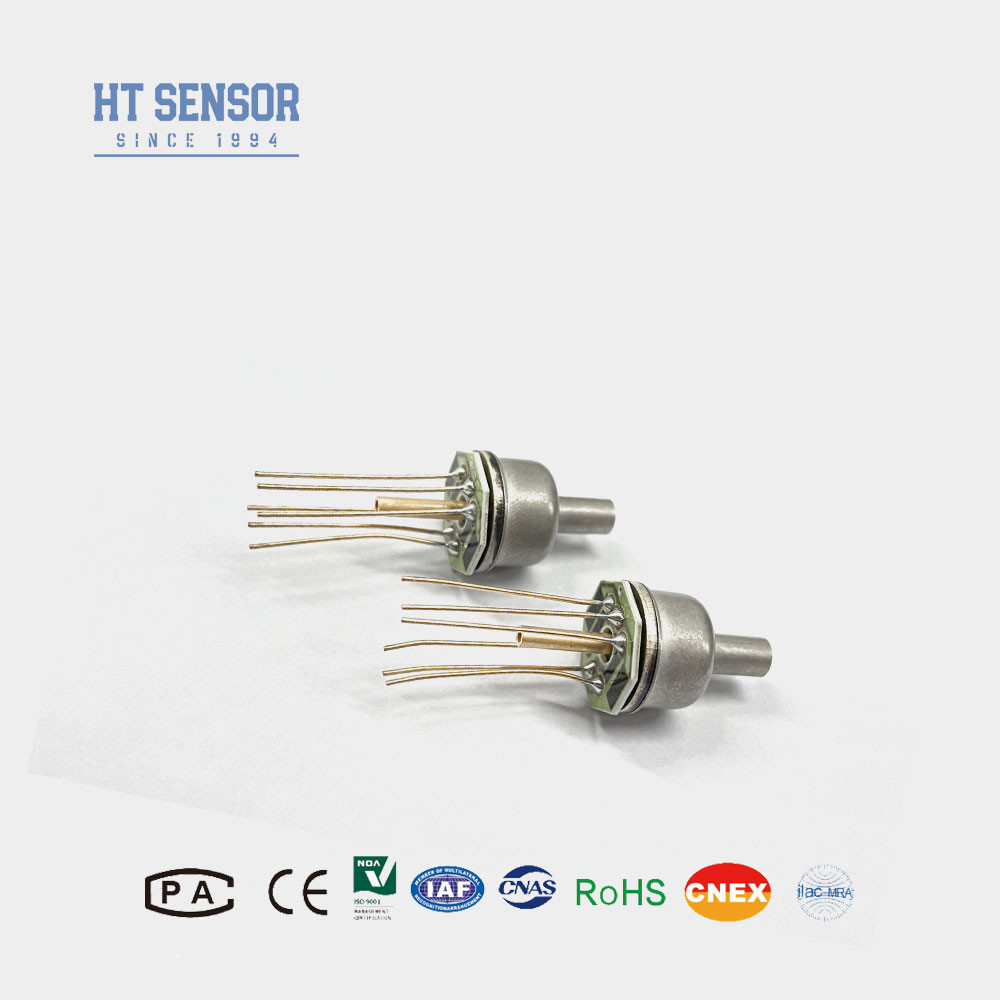

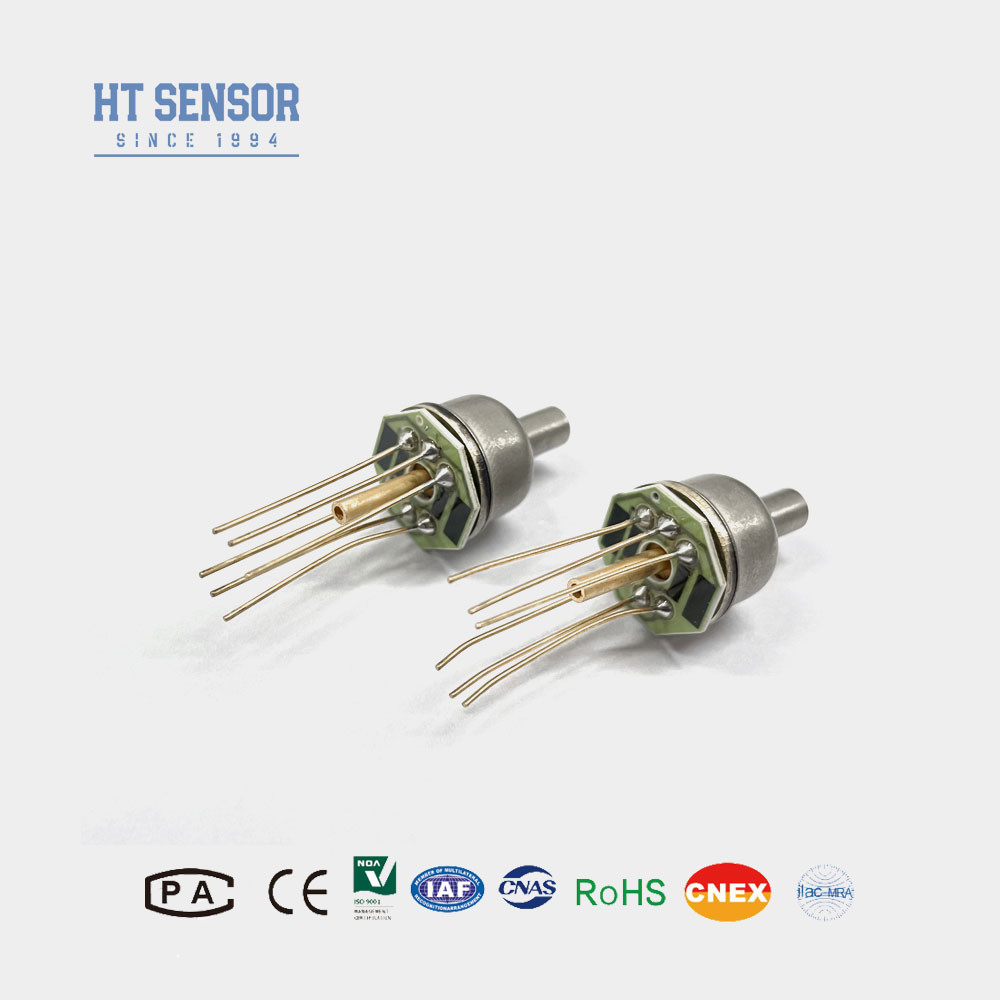

TO8 Technologia kapsułowania czujnik ciśnienia krzemu do zastosowań lotniczych i kosmicznych
HT12 krzemowy czujnik ciśnienia piezoresystywnego jest wysoce stabilnym elementem z krzemu dyfuzyjnego opakowanym z wykorzystaniem zaawansowanej technologii opakowania TO8.Rdzeń nie napełniony olejem eliminuje błędy profilu i znacznie zwiększa stabilność małego zakresu, co czyni go szczególnie skutecznym do pomiaru ciśnienia suchego gazu nieżrącego.
Charakterystyka produktu czujnika ciśnienia z krzemu:- Zakres pomiarów jest szeroki od 0 do 10KPa do 2Mpa.
- Wysoka niezawodność, dobra stabilność.
- Technologia kapsułowania TO8.
- Aplikacje lotnicze.
Wnioskio pojemności nieprzekraczającej 10 W:
- Zmierzono ciśnienie gazu suchego, nieżrącego.
- System sterowania pneumatycznegoMedyczne zastosowania inżynierii biomedycznej.
- Kontrolki HVAC.
- lotnictwo lotnicze związane z celem eksperymentu.
- Zasilanie: ≤2mA prądu stałego (typowy 1,5mA prądu stałego)
- Impedancja wejściowa:3KΩ~6KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Połączenie elektryczne: Złote szpilki Kovar lub 100 mm drutów wysokotemperaturowych
| Parametry wydajnościo pojemności nieprzekraczającej 10 W: | ||||||
| Zakres pomiaru | Rozmiar (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Zakres z TO8 | Min:7kpa Max:200kpa | |||||
| Rodzaj | Maksymalnie | Jednostka | ||||
| Liniowość | ± 0.15 | ± 0.3 | % F.S. | |||
| Powtarzalność | 0.05 | 0.1 | % F.S. | |||
| Hysteresa | 0.05 | 0.1 | % F.S. | |||
| Zerowy wynik offsetowy | 0± 1 | 0±2 | mV | |||
| Produkcja na pełną skalę | ≤ 20KPa | 50±10 | 50±30 | mV | ||
| ≥ 35 kPa | 100±10 | 100±30 | mV | |||
| Zero Ofset Temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Całkowita temp. Drift | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Kompensowana czasowa. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura pracy | -20~80 | oC | ||||
| Temperatura przechowywania | -40~125 | oC | ||||
| Dopuszczalne przeciążenie | Przyjmij mniejszą wartość pomiędzy 3 razy pełną skalę lub 4MPa | |||||
| Ciśnienie wybuchowe | 5x pełna skala | |||||
| Stabilność długoterminowa | 00,2% | F.S./Rok | ||||
| Materiał przewodu | 316L | |||||
| Odporność na izolację | ≥ 200MΩ 100VDC | |||||
| Wibracje | Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz | |||||
| Szok. | 100 g, 11 ms | |||||
| Czas reakcji | ≤ 1 ms | |||||
| Waga | ~ 12,5 g | |||||
| Parametry są badane w następujących warunkach: stały prąd 1,5 mA i temperatura otoczenia 25°C | ||||||
| Projekt budowy | |
| Wymiar | |
| Połączenie elektryczne i rekompensata |
|
|
| Wskazówki dotyczące zamawiania |
1Należy zwrócić szczególną uwagę na ustawienie i dopasowanie pomiędzy rdzeniem czujnika a obudową podczas montażu, aby zapewnić wymaganą szczelność powietrza.
2Utrzymać prawidłowe ustawienie pionowe i stosować równomierne ciśnienie podczas montażu, aby zapobiec zatarciu lub uszkodzeniu płyty kompensacyjnej.
3. Utrzymać kanał powietrza w rdzeniu czujnika ciśnienia podłączony do atmosfery i zapobiegać wprowadzaniu wody, wilgoci lub środków korozyjnych do komór ciśnienia dodatniego i ujemnego.
4W przypadku jakichkolwiek zmian w przewodzie szpilki należy zapoznać się z etykietą dołączoną do rdzenia w celu dokładnej identyfikacji.
| spółka |
| Pytania i odpowiedzi |
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
