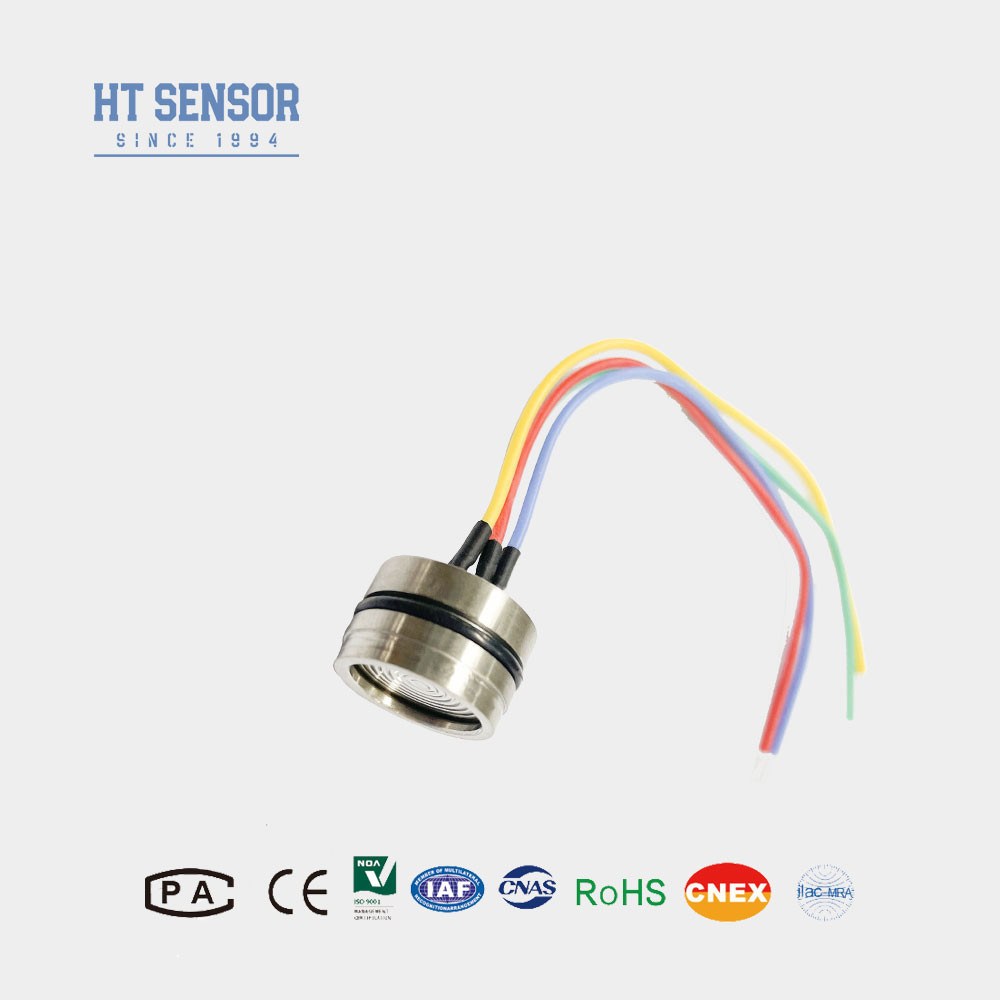

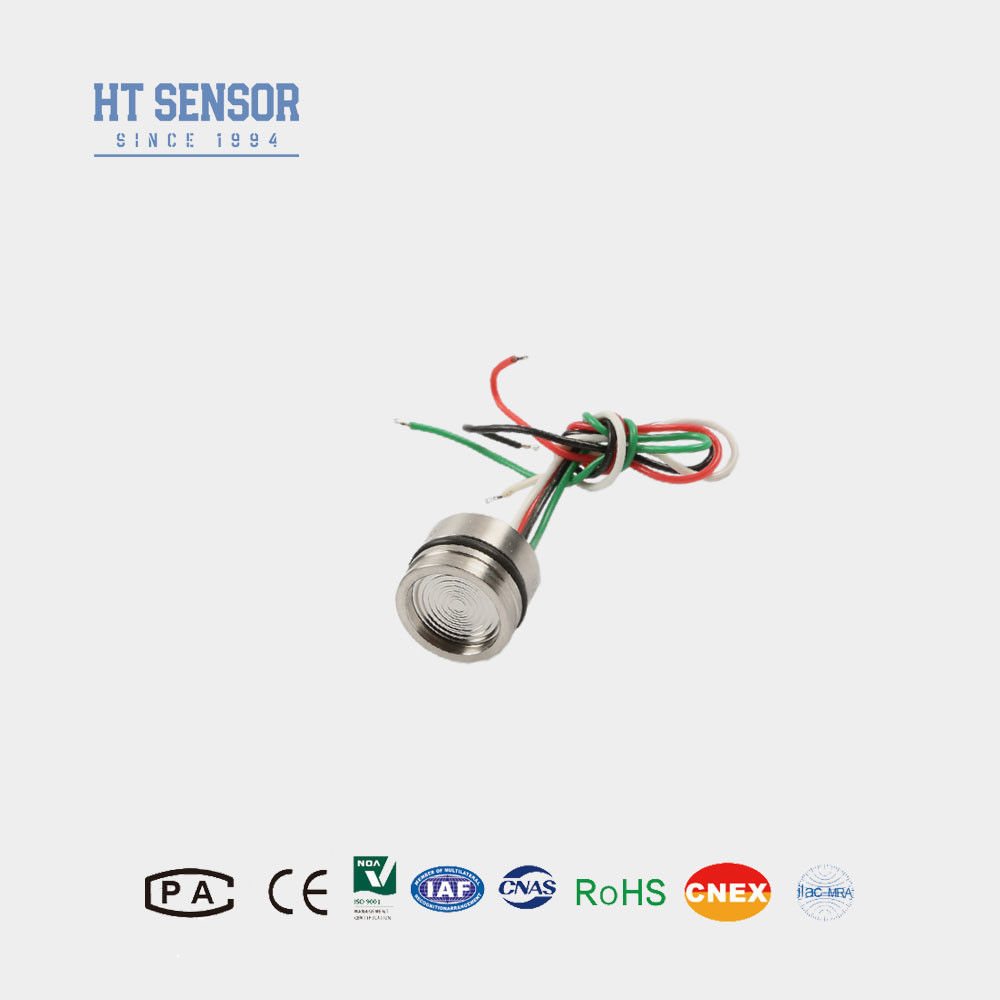

19mm Piezoresystywny czujnik ciśnienia krzemu spawanie przewodu z czujnikiem poziomu 316l.S.S.
Product Details
| Tworzywo: | 316L stali nierdzewnej | Minimalny zakres: | 10kpa |
|---|---|---|---|
| Maksymalny zakres: | 100mpa | Dostarczać: | 1,5 mA (0,4–2,0 mA) |
| OEM: | Tak | Do wyboru: | Pozłacana szpilka lub czterokolorowy drut silikonowy |
| model: | HT19 | Wysoki: | 12mm/15mm |
| Olej: | krzemu dyfuzyjnego | Nitka: | nie /OEM |
| Podkreślić |
19 mm czujnik ciśnienia krzemowego,Czujnik ciśnienia krzemowego do spawania membrany,Piezorezystancyjny krzemowy czujnik ciśnienia |
||
Product Description
19mm Piezorezystancyjne procesy spawania membrany czujnika ciśnienia krzemowego zapewniają wydajność
HT19 Ciśnienie krzemowe Czujnik
Wprowadzenie olejowego czujnika ciśnienia krzemowego:
- Czujnik zawiera wysokiej jakości, wysoce stabilny i precyzyjny chip ciśnieniowy z krzemu.
- Zastosowano zaawansowane algorytmy kompensacji temperatury, aby zapewnić dokładne i niezawodne pomiary w szerokim zakresie temperatur pracy.
- Wykorzystując ponad 30-letnie doświadczenie w rozwoju i produkcji, czujnik przechodzi rygorystyczne procesy kontroli jakości, aby zapewnić wyjątkową niezawodność i wydajność.
- Doskonała stabilność i możliwości produktu zyskały szerokie uznanie i zaufanie użytkowników na całym świecie.
- Te zoptymalizowane opisy podkreślają zaawansowaną konstrukcję, precyzyjną inżynierię i rygorystyczne środki kontroli jakości, które przyczyniają się do wyjątkowej wydajności i niezawodności piezorezystancyjnego czujnika ciśnienia krzemowego HT19.
Cechy produktu olejowego czujnika ciśnienia krzemowego:
- Szeroki zakres pomiarowy: 0~10KPa~100Mpa
- Piezorezystancyjny element pomiarowy krzemowy
- Pełna membrana 316LSS, pełny tytan lub Hastelloy
- Mocowanie O-ring
- Wysoka dokładność i stabilność.
Zastosowania olejowego czujnika ciśnienia krzemowego:
- Pomiar ciśnienia gazu i cieczy
- Eksploatacja ropy naftowej
- Zaopatrzenie w wodę, ciepło miejskie
- System kontroli procesów
- Kontrola lotnictwa i nawigacji
- Ciśnienie hydrauliczne
Dane elektryczne czujnika ciśnienia krzemowego
- Zasilanie: 1,5mADC
- Impedancja wejściowa: 3KΩ~6KΩ
- Impedancja wyjściowa: 2,5KΩ~6KΩ
- Rezystancja izolacji: ≥100MΩ/50VDC
- Napięcie izolacji: 500VAC między obudową a połączeniem elektrycznym nie spowoduje uszkodzenia
- Medium kompatybilne: ciecz, gaz kompatybilny ze stalą nierdzewną 316L
Specyfikacja wydajności olejowego czujnika ciśnienia krzemowego
| Parametry wydajności: | |||||
| Zakres pomiarowy | Wskaźnik (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Bezwzględny (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Uszczelniony (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Typ | Maks. | Jednostka | |||
| Liniowość | ±0,15 | ±0,3 | %F.S | ||
| Powtarzalność | 0,05 | 0,1 | %F.S | ||
| Histereza | 0,05 | 0,1 | %F.S | ||
| Wyjście przesunięcia zerowego | 0±1 | 0±2 | mV | ||
| Wyjście pełnej skali | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Dryft temperatury przesunięcia zerowego | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Dryft temperatury pełnej skali | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Kompensowana temperatura | ≤20KPa | 0～50 | ℃ | ||
| ≥35kPa | 0～70 | ℃ | |||
| Temperatura pracy | -20～80 | ℃ | |||
| Temperatura przechowywania | -40～125 | ℃ | |||
| Dopuszczalne przeciążenie | Przyjąć mniejszą wartość między 3-krotnością pełnej skali lub 120MPa | ||||
| Ciśnienie rozrywające | 5X pełnej skali | ||||
| Długoterminowa stabilność | 0,2 % | F.S/Rok | |||
| Materiał membrany | 316L | ||||
| Rezystancja izolacji | ≥200MΩ 100VDC | ||||
| Wibracje | Brak zmian w warunkach 10gRMS, od 20Hz do 2000Hz | ||||
| Wstrząsy | 100g, 11ms | ||||
| Czas reakcji | ≤1ms | ||||
| Uszczelka O-ring | Guma nitrylowa lub guma fluorowa | ||||
| Medium wypełniające | Olej silikonowy | ||||
| Waga | ～28g | ||||
| Parametry są testowane w następujących warunkach: Stały prąd 1,5mA i temperatura otoczenia 25°C | |||||
Wymiar
UWAGA:
1. Podczas montażu należy zwrócić uwagę na koordynację rozmiaru rdzenia i obudowy nadajnika, aby uzyskać wymaganą szczelność.
2. Podczas procesu montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i wywierać równomierny nacisk, aby uniknąć zacięcia lub uszkodzenia płyty kompensacyjnej.
3. Jeśli testowane medium jest niezgodne z membraną rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje przy składaniu zamówienia.
4. Unikać naciskania membrany czujnika rękami lub ostrymi przedmiotami, aby uniknąć deformacji lub przebicia membrany i uszkodzenia rdzenia.
5. Utrzymywać port ciśnieniowy rdzenia wskaźnika otwarty na atmosferę, aby zapobiec przedostawaniu się wody, pary wodnej lub mediów korozyjnych do ujemnej komory ciśnieniowej rdzenia wskaźnika.
6. W przypadku jakiejkolwiek zmiany w pinie, należy zapoznać się z etykietą na rzeczywistym produkcie.
FAQ:
P1: Czy jesteś firmą produkcyjną?
A1: Jesteśmy producentem z około 30-letnim doświadczeniem.
P2: Produkt dostosowany do potrzeb klienta
A2: Świadczymy usługi OEM i Custom-Design.
P3: Gwarancja jakości
A3: Nasze produkty objęte są ograniczoną 12- do 18-miesięczną gwarancją od daty wysyłki do pierwotnego nabywcy. Hengtong wymieni lub naprawi wadliwe produkty bezpłatnie. Niniejsza gwarancja nie ma zastosowania do żadnych jednostek, które zostały zmodyfikowane, niewłaściwie użyte lub zaniedbane.
P4: Wysyłka i pakowanie
A4: Produkty są zazwyczaj wysyłane przez międzynarodowy Express, w tym UPS, FedEx, DHL i INT za fracht z góry, można również użyć swojego konta wysyłkowego do odbioru, standardowe opakowanie eksportowe, w tym certyfikat kontroli.
P5: Skontaktuj się z nami
A5: Mamy aktywny i doświadczony zespół sprzedaży, który służy pomocą w kwestiach technicznych i biznesowych. Po prostu zostaw nam wiadomość lub kliknij Usługa online.
