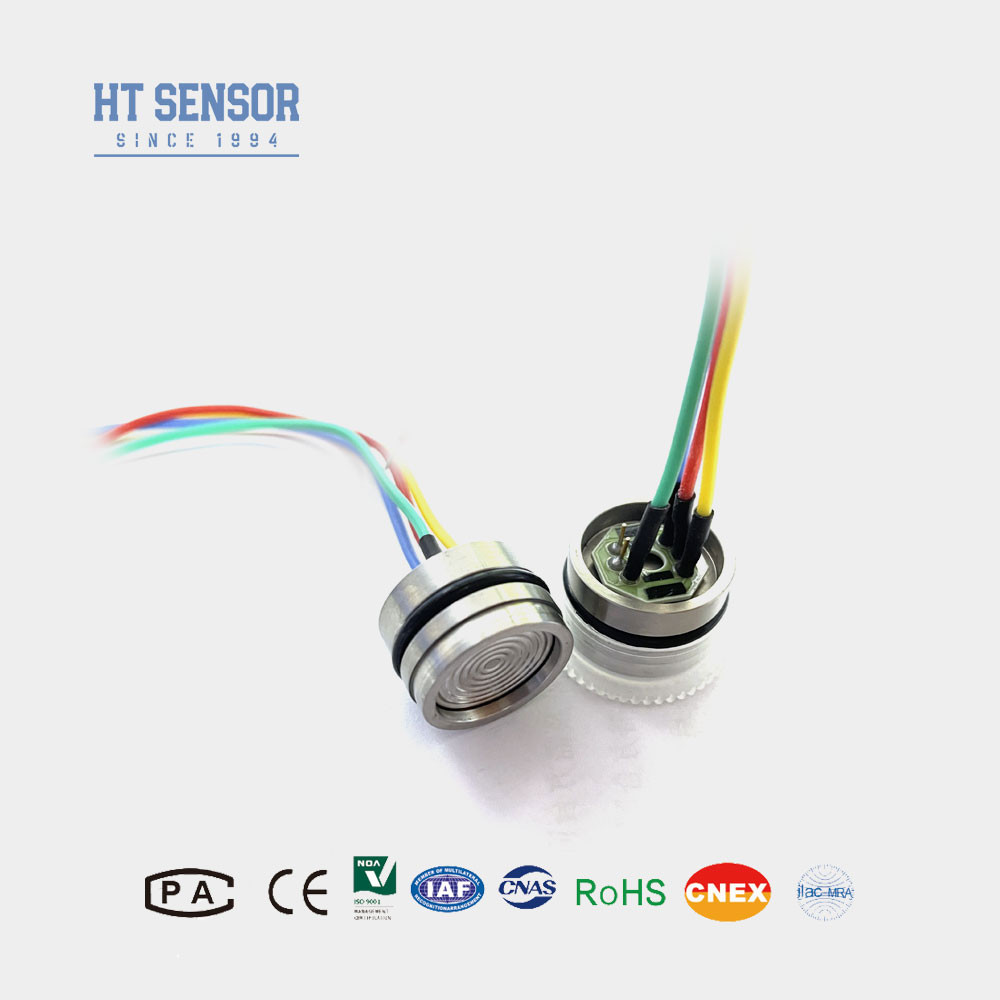

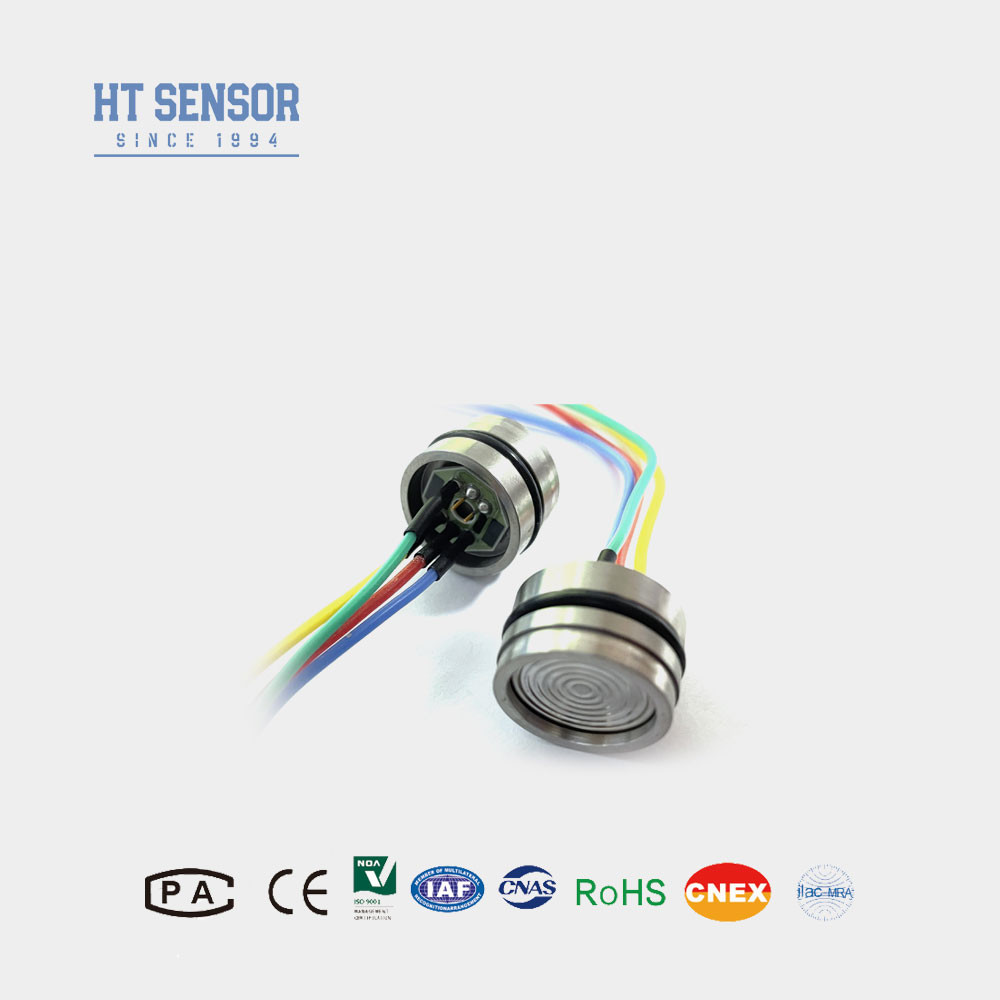

HT19 Piezoresystywna komórka czujnika ciśnienia krzemu do pomiaru wysokiej dokładności czujnika ciśnienia
HT19 Ciśnienie krzemuCzujnik
Wprowadzenie czujnika ciśnienia siliciowego wypełnionego olejem:
Zaawansowany projekt optymalizowany pod względem stresu
- Czujnik wykorzystuje zoptymalizowaną konstrukcję naprężenia w spiekanej bazie, zapewniając zwiększoną stabilność i precyzję.
- W celu zapewnienia niezawodnej wydajności wykorzystuje się najnowocześniejsze technologie SMT (Surface Mount Technology), łączenie złotego drutu i spawanie diafragmy.
- Połowa pod wysoką próżnią, eliminacja napięć cyklu ciśnienia oraz oczyszczanie pod wysoką temperaturą jeszcze bardziej zwiększają stabilność i powtarzalność czujnika.
Charakterystyka produktuczujnik ciśnienia siliciowego wypełniony olejem:
- Szeroki zakres pomiarów: 0~10KPa~100Mpa
- Piezorezystywny układ czujnikowy z krzemu
- Wymagania w odniesieniu do urządzeń objętych niniejszą pozycją:
- Przymocowanie do pierścieni O
- Wysoka dokładność i stabilność.
Wnioski z czujnikiem ciśnienia siliciowego wypełnionego olejem:
- Ciśnienie pomiarowe gazu i cieczy
- Wykorzystanie ropy naftowej
- Zaopatrzenie w wodę i ciepło w mieście
- System sterowania procesem
- Inspekcja lotnictwa i żeglugi
- Ciśnienie hydrauliczne
Dane elektryczne czujnika ciśnienia z krzemu
- Zaopatrzenie:1.5mADC
- Impedancja wejściowa:3KΩ~6KΩ
- Impedancja wyjściowa:2.5KΩ~6KΩ
- Oporność izolacyjna:≥100MΩ/50VDC
- Napięcie izolacyjne: 500VAC pomiędzy obudową a połączeniem elektrycznym nie spowoduje uszkodzenia
- Kompatybilny ze średnią: płynny, gazowy, kompatybilny ze stali nierdzewnej 316L
Specyfikacja czujnika ciśnienia siliciowego wypełnionego olejem
| Parametry działania: |
| Zakres pomiaru |
Rozmiar (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Absolute ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Zapełnione |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Rodzaj |
Maksymalnie |
Jednostka |
| Liniowość |
± 0.15 |
± 0.3 |
% F.S. |
| Powtarzalność |
0.05 |
0.1 |
% F.S. |
| Hysteresa |
0.05 |
0.1 |
% F.S. |
| Zerowy wynik offsetowy |
0± 1 |
0±2 |
mV |
| Produkcja na pełną skalę |
≤ 20KPa |
50±10 |
50±30 |
mV |
| ≥ 35 kPa |
100±10 |
100±30 |
mV |
| Zero Ofset Temp. Drift |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
| Całkowita temp. Drift |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
| Kompensowana czasowa. |
≤ 20KPa |
0 ¢50 |
°C |
| ≥ 35 kPa |
0 ¢ 70 |
°C |
| Temperatura pracy |
-20 ¢80 |
°C |
| Temperatura przechowywania |
-40 ¢125 |
°C |
| Dopuszczalne przeciążenie |
Przyjąć mniejszą wartość pomiędzy 3 razy pełną skalę lub 120MPa |
|
| Ciśnienie wybuchowe |
5x pełna skala |
|
| Stabilność długoterminowa |
00,2% |
F.S./Rok |
| Materiał przewodu |
316L |
|
| Odporność na izolację |
≥ 200MΩ 100VDC |
|
| Wibracje |
Brak zmiany w warunkach 10gRMS, od 20 Hz do 2000 Hz |
|
| Szok. |
100 g, 11 ms |
|
| Czas reakcji |
≤ 1 ms |
|
| O-ring Seal |
Kauczuk nitrylowy lub kauczuk fluorowy |
|
| Środek wypełniający |
Olej krzemowy |
|
| Waga |
28 g |
|
| Parametry są badane w następujących warunkach: stały prąd 1,5 mA i temperatura otoczenia 25°C |
Wymiar
UWAGA:
1Podczas montażu należy zwrócić uwagę na koordynację rozmiaru rdzenia i obudowy nadajnika w celu osiągnięcia wymaganej szczelności powietrza.
2Podczas procesu montażu obudowy należy upewnić się, że jest ona ustawiona pionowo i zastosować równomierne ciśnienie, aby uniknąć zatarcia lub uszkodzenia płyty kompensacyjnej.
3Jeżeli badane medium jest niezgodne z diafragmą rdzenia i materiałem obudowy (316L), należy podać specjalne instrukcje podczas składania zamówienia.
4. Unikaj naciskania na przepony czujnika rękami lub ostrymi przedmiotami, aby uniknąć deformacji lub przebicia przepustki i uszkodzenia rdzenia.
5. Utrzymać otwartą na atmosferę komorę ciśnienia rdzenia miernika, aby zapobiec wprowadzeniu wody, pary wodnej lub środków korozyjnych do komory ciśnienia ujemnego rdzenia miernika.
6Jeżeli w pigule nastąpiła jakaś zmiana, należy zapoznać się z etykietą na rzeczywistym produkcie.
Częste pytania:
1P: Jakie są cechy waszych czujników ciśnienia?
A: Wysoka precyzja, trwałość i doskonała wydajność.
2P: Czy mogę dostosować specjalne specyfikacje?
O: Tak, nasi inżynierowie mogą dostosować produkty do konkretnych potrzeb.
3P: Jaka jest wasza zdolność produkcyjna?
Odpowiedź: Nasze zakłady produkcyjne mogą produkować do 30 000 czujników ciśnienia w miesiącu, więc jesteśmy w pełni zdolni do zaspokojenia potrzeb zamówień na dużą skalę.Zaleca się skontaktowanie się z naszym zespołem sprzedaży z wyprzedzeniem, aby zapewnić płynne planowanie produkcji i dostawy..
4P: Jaki jest typowy czas dostawy?
Odpowiedź: 5~8 dni roboczych dla modeli standardowych.
5P: Jakie są ceny produktów?
A: Konkurencyjne ceny z rabatami dla zamówień hurtowych lub długoterminowych partnerów.
6. P: Jaka jest gwarancja produktów? I usługa posprzedażna?
A: Nasz czas gwarancji wynosi 24 miesiące po wysyłce, a nasza obsługa posprzedażna odpowie na Twoje pytania w ciągu 24 godzin, zdalna instrukcja przez sieć PC jest zawsze dostępna.
