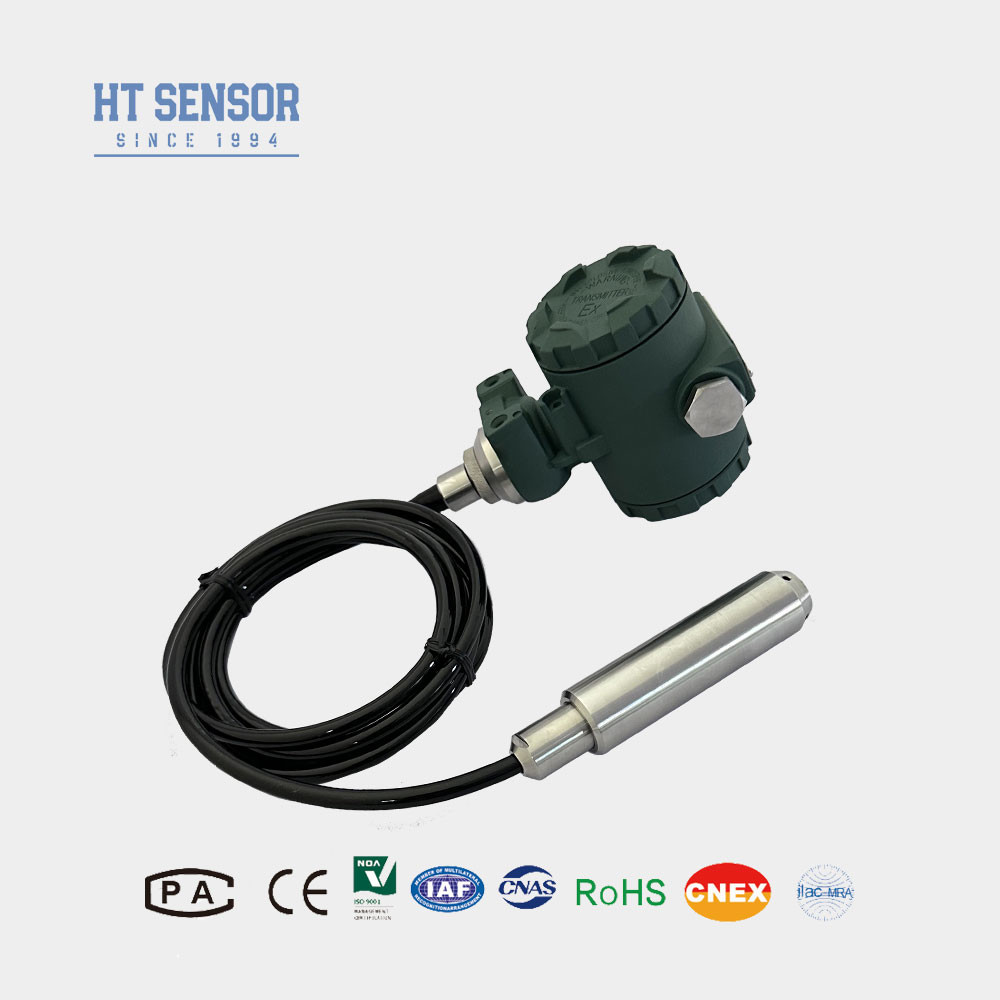

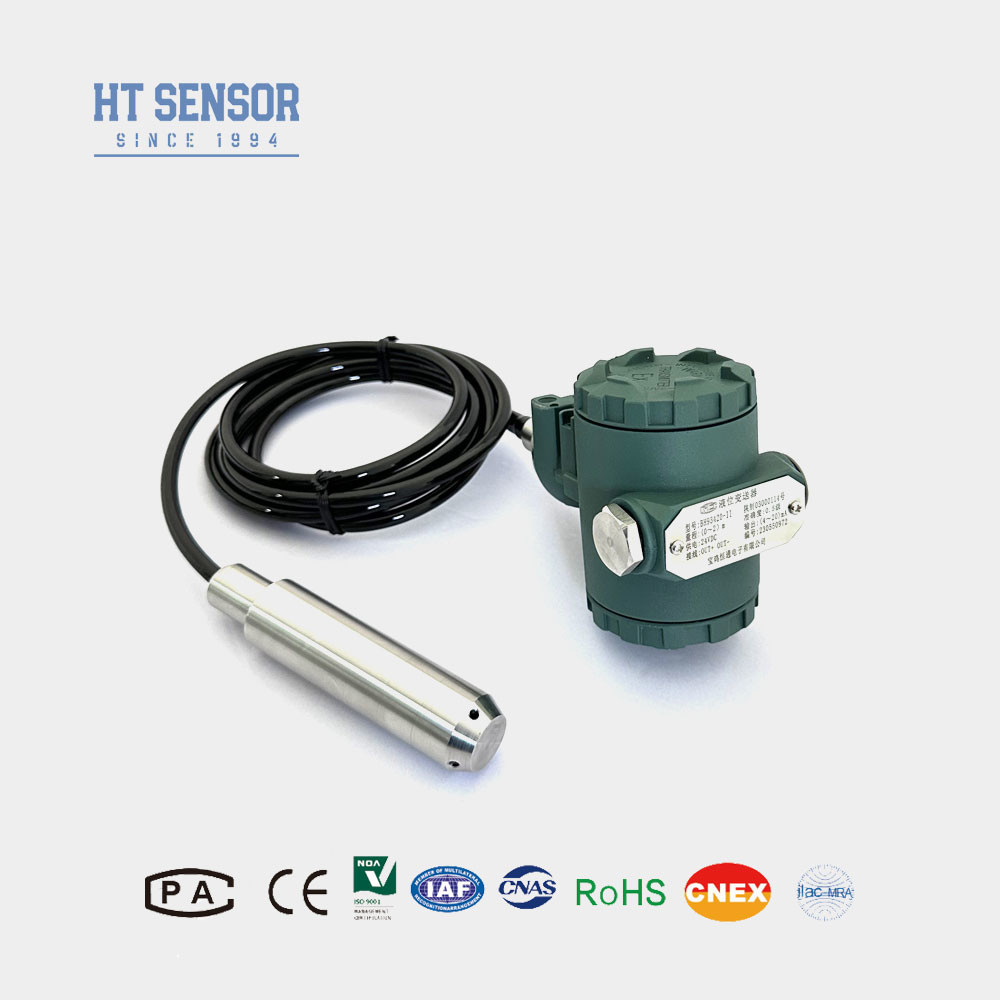

BH93420IB Wpływowy nadajnik poziomu płynu
Wprowadzenie czujnika poziomu płynu:
BH93420-I jest statycznym nadajnikiem poziomu płynu wprowadzanego ciśnieniem (lub miernikiem poziomu płynu) nadającym się do stosowania w sektorze petrochemicznym, metalurgicznym, energetycznym, farmaceutycznym, wodociągowym i kanalizacyjnym,ochrona środowiska, i różnych innych systemów przemysłowych. nadajnik wykorzystuje czujnik ciśnienia serii HT i napełniony olejem jako komponent pomiaru sygnału,z częścią czujnika uszczelnioną ze stali nierdzewnej dla lepszej ochrony wodoodpornej IP68.
Cechy produktuz czujnikiem poziomu płynu:
- Oznakowanie przeciwwybuchowe: ExiaIICT6, zapewniające bezpieczną obsługę w obszarach niebezpiecznych.
- Wysoka ocena ochrony: IP68, zapewniająca solidną wodoodporność.
Wnioskiz czujnikiem poziomu płynu/ - Nie.
1Kompatybilny z 316LSS, nieżrące płynów.
2Monitorowanie poziomu wody w różnych zastosowaniach, takich jak ścieki, woda przemysłowa i komunalna, zbiorniki wody, studnie, rzeki, woda morska, jeziora itp.
3Pomiar poziomu paliwa w zbiornikach oleju napędowego i paliwa.
| Parametry wydajnościz czujnikiem poziomu płynu |
| Zakres pomiaru |
0~10m...400m |
| Rodzaj ciśnienia |
Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka |
≤ 2X zakres znamionowy |
| Dokładność @ 25oC |
±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność |
±0,03% (typowe) ±0,05%FS (maksymalne) |
| Hysteresa |
±0,03% (typowe) ±0,05%FS (maksymalne) |
| Stabilność długoterminowa |
± 0,2% F.S/rok (maks.) |
| Zwolnienie temperatury do zera |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Zmiana temperatury w przedziale |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura kompensacyjna |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura pracy |
-20~80oC |
| Temperatura przechowywania |
-30~100oC |
| Wibracje |
10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe |
1Cr18Ni9Ti |
| Materiał przewodu |
316L ze stali nierdzewnej |
| Odporność na izolację |
>=100MΩ@100VDC |
| Klasyfikacja odporna na wybuch |
ExiaIICT6 |
| Ocena ochrony |
IP67, IP68 |
| Pieczęć O-Ring |
Kauczuk fluorowy |
| Waga |
~ 0,3 kg (bez kabel) |
| Materiał kablowy |
Polietylen, poliuretany |
| Sygnał wyjściowy |
Napięcie zasilania |
Rodzaj wyjścia |
| 4 ~ 20 mA |
12~30VDC |
2/3/4 drutu |
| 0~10/20mA |
3 drut |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protokół komunikacji RS485 |
| Wskazówki dotyczące zamawiania |
- Zainstalować urządzenia ochronne przed błyskawicami na miejscu w celu zapewnienia niezawodnej pracy produktu.
- Upewnij się, że produkt i zasilanie są niezawodnie uziemione.
| Rozkaz Przewodnik |
| BH93420 |
Kod |
Projekt budowy |
| |
Ja... |
Przekaźnik ciśnienia |
| |
Zakres pomiaru |
0~10m...400m |
| |
Kod |
Zasilanie |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Pozostałe |
| |
Kod |
Sygnał wyjściowy |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Kod |
Rodzaj ciśnienia |
| G |
Ciśnienie pomiarowe |
| A |
Bezwzględna presja |
| S |
Ciśnienie odniesienia zamknięte |
| |
Kod |
Materiał |
| 01 |
304 ze stali nierdzewnej |
| 02 |
316L ze stali nierdzewnej |
| |
Kod |
Materiał kablowy |
| C1 |
PE |
| C2 |
PU |
