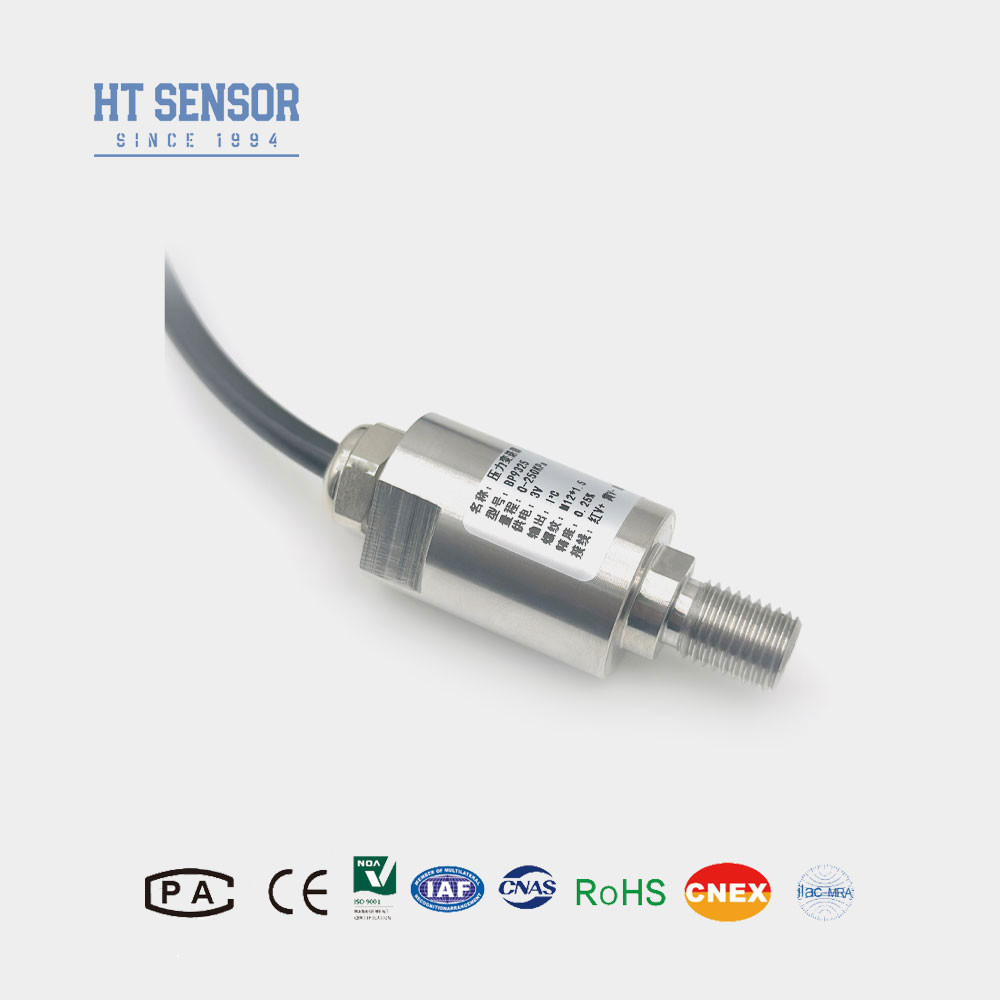

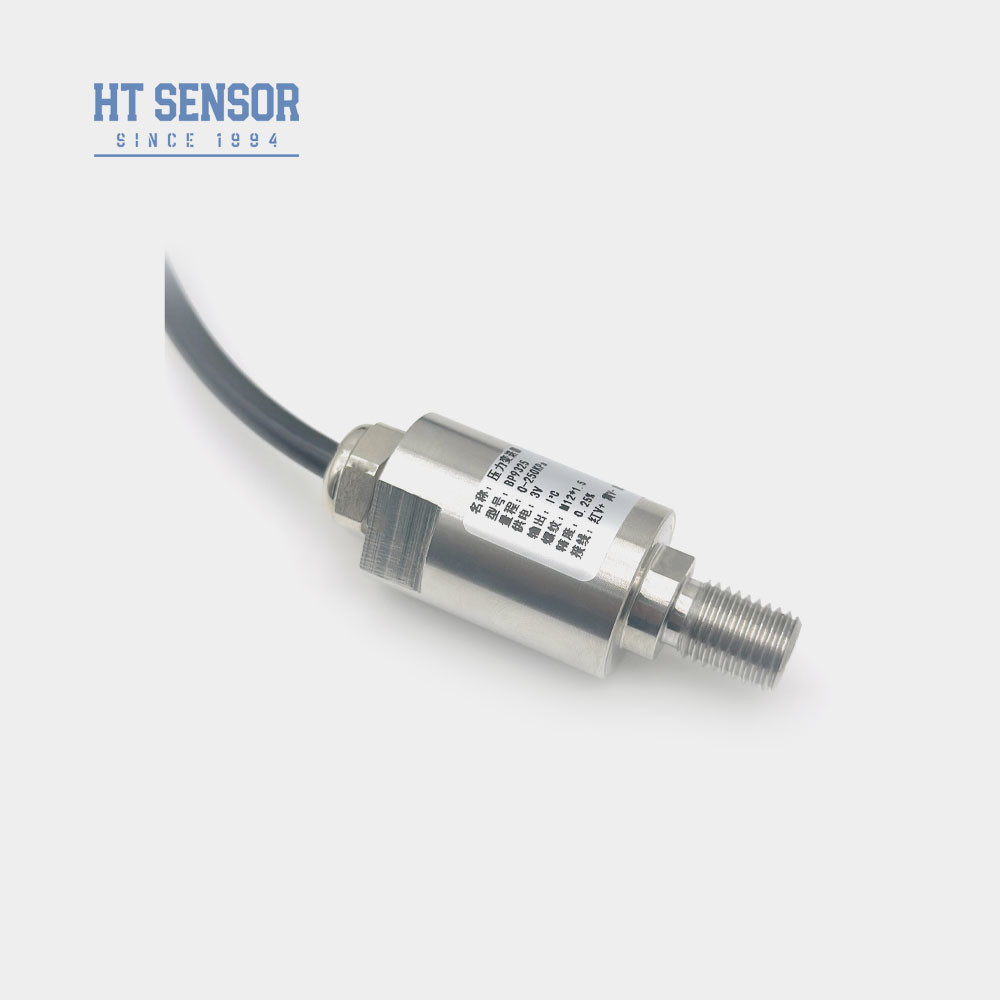

| Place of Origin: | Baoji,China |
|---|---|
| Nazwa handlowa: | HT sensor |
| Orzecznictwo: | CE,RoHs,ISO9001 |
| Numer modelu: | BP156 |
| Minimum Order Quantity: | 1 |
| Cena: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Model NO.: | BP156 | Customized: | Customized |
|---|---|---|---|
| Protection Rating: | IP65 | Compensation Temperature: | -10~70℃ |
| Housing Material: | 316L | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Transport Package: | Standard Export Packing with Carton | Specification: | Diffused Silicon Pressure sensor |
| Origin: | Baoji, China | Kod Hs: | 9026209090 |
| Supply Ability: | 2000PCS/Month | Rodzaj konstrukcji: | Spawane |
| Measuring Medium: | Liquid or Gas | Stopień dokładności: | 00,25%, 0,5% |
| Pressure range: | 0kpa~10kpa...20MPa | ||
| Podkreślić: | Oem Silicon Digital Sensor ciśnienia,316L czujnik ciśnienia ze stali nierdzewnej,316L czujnik prądu ze stali nierdzewnej |
||
Parametry działania:
| Zakres pomiaru | 0kPa ~ 10kPa...20MPa |
| Rodzaj ciśnienia | Ciśnienie pomiarowe, ciśnienie absolutne, ciśnienie zamknięte |
| Przesyłka | ≤ 1,5-krotność zakresu znamionowego |
| Dokładność @ 25oC | ±0,25% (typowe) ±0,5% (maksymalne) |
| Powtarzalność i histereza | 0.02% F.S. (typowy) 0.05% F.S. (maksymalny) |
| Stabilność długoterminowa | ± 0,1% F.S./Rok (typowy) ± 0,2% F.S./Rok (maksymalny) |
| Zmiana temperatury punktu zerowego | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Zmiany temperatury w pełnej skali | ± 0,02%F.S/oC ((≤ 100KPa) ± 0,01%F.S/oC ((> 100KPa) |
| Odpowiedź częstotliwości | 2.4Khz |
| Temperatura kompensacyjna | 0-70oC ((≤10mpa, dostosowywalne) |
| Temperatura pracy | -20°C do 80°C |
| Temperatura przechowywania | -40oC do 120oC |
| Wibracje | 10g,55Hz ~ 2kHz |
| Materiały mieszkaniowe | 304, 316L |
| Materiał przewodu | 316L |
| Odporność na izolację | 100MΩ 100VDC |
| Klasyfikacja odporna na wybuch | Ex db IIC T6 Gb |
| Ocena ochrony | IP65 |
| Pieczęć O-Ring | Kauczuk fluorowy |
| Waga | ~ 0,05 kg |
| Sygnał wyjściowy | Napięcie zasilania | Rodzaj wyjścia |
| 4 ~ 20 mA | 12~30VDC | 2/3/4 drutu |
| 0~10/20mA | 3 przewody |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |

![]()
Przykłady wyboru:
Wskazówki do zamawiania:1Przy wyborze produktu należy upewnić się, że medium mierzone jest kompatybilne z częściami kontaktującymi się z produktem.
2Przy składzie zamówienia należy pamiętać, że produkty typu wybuchoodpornego nie zawierają głowic cyfrowych.
3Przy zamawianiu nadajników z głowicą wyświetlacza LCD lub LED zasilanie nadajnika nie powinno być niższe niż 20 VDC.
4Aby zapewnić niezawodną pracę produktu, zaleca się, aby użytkownicy zainstalowali urządzenia ochronne przed błyskawicami na miejscu i upewnili się, że produkt i zasilanie są niezawodnie uziemione.
5W przypadku, gdy temperatura pracy produktu jest niższa niż -20oC, należy wybrać uszczelniacz O-ring EPDM.
6W przypadku, gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy, w przypadku gdy wymagany jest inny materiał kablowy.Proszę określić w kolejności.
7W przypadku specjalnych wymagań, takich jak silne drgania, natychmiastowa siła uderzenia, silne zakłócenia elektromagnetyczne lub częstotliwości radiowych, proszę poinformować naszą firmę i określić je w zamówieniu.
| Przewodnik zamówienia: | |||||||||
| BP15X | Analogiczny nadajnik ciśnienia | ||||||||
| Kod | Projekt budowy | ||||||||
| 5 | Wtyczka Packarda | 6 | Zamknięty kabel bezpośredniego wyjścia 1,5 metra | ||||||
| 7 | Mini złącze Hirschmanna | 8 | Duży złącze Hirschmanna | ||||||
| Zakres pomiaru | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa lub MPa |
X: Wskazuje rzeczywisty zakres pomiarowy | ||||||||
| Kod | Zasilanie | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Pozostałe | ||||||||
| Kod | Sygnał wyjściowy | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Połączenie ciśnieniowe | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Pozostałe ((¢50.4 Flanka) | ||||||||
| Kod | Połączenie elektryczne | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel zamknięty wylot 1,5 metra | ||||||||
| B4 | Pozostałe | ||||||||
| Kod | Rodzaj ciśnienia | ||||||||
| G | Ciśnienie pomiarowe | ||||||||
| A | Bezwzględna presja | ||||||||
| S | Ciśnienie odniesienia zamknięte | ||||||||
